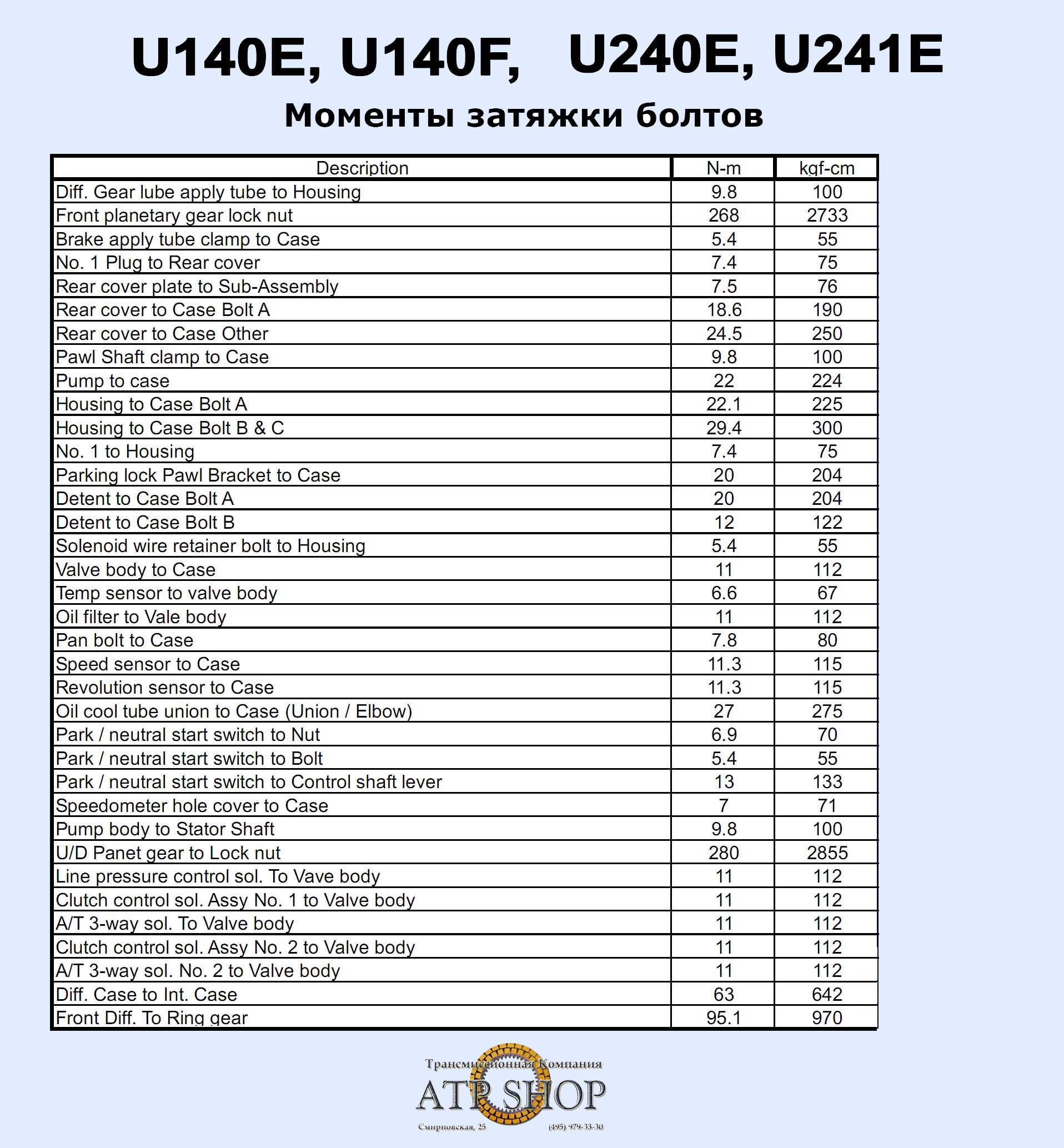

Моменты затяжки болтов АКПП U140 / U240 / U241 / U250Моменты затяжки болтов АКПП U140 / U240 / U241 / U250

Диагностика соленоидов АКПП U140 / U240 / U241 / U250Диагностика соленоидов АКПП U140 / U240 / U241 / U250

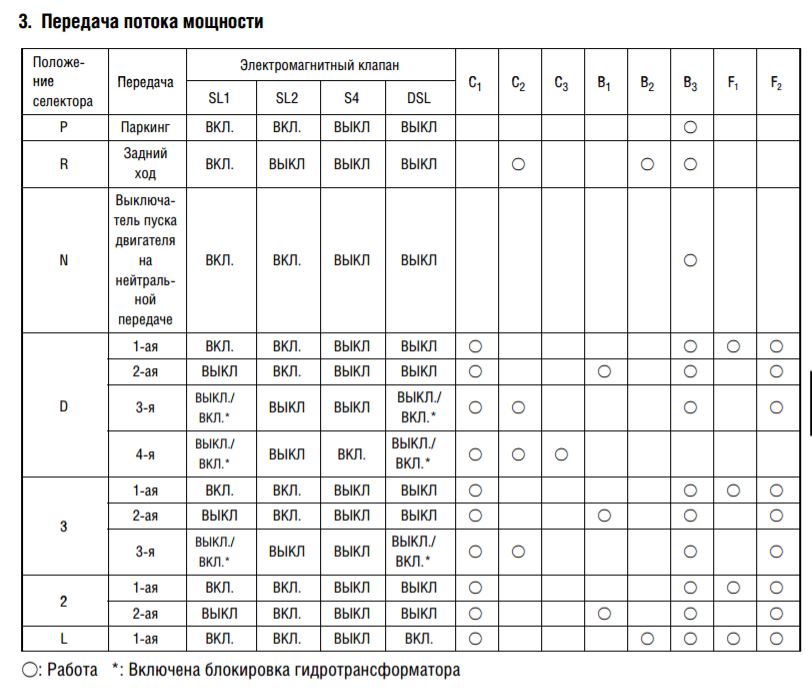

Работа пакетов U140E...U240EРабота пакетов U140E...U240E

Схема гидроблока U241EСхема гидроблока  U241E

Схема гидроблока (гидроплиты клапанной) U241EСхема гидроблока (гидроплиты клапанной) U241E

Раскладка клапанной плиты U240Раскладка клапанной плиты U240

Все АКПП

АКПП Toyota / Aisin U140, U140E, U140F, U240, U240E, U241, U241E -340-

табличка АКПП А246Е

4-х скоростные АКПП U140E , U240 , U241 и все семейство этих трансмиссий от Aisin Co является самым популярным и самым массовым в ремонте. Конструкция U140E строилась с перспективой расширения до 5-ти скоростей (для чего в конструкцию ввели дополнительный (третий) планетарный ряд Underdrive.)

Пилотная U140E была выпущена в 1998 г. для Лексуса RX330 (под айсиновским именем AW90-40LS) с двигателем 2.4 л. Первый же год эксплуатации дал положительные отзывы и на следующий год 90-40LS (U140) опробовали уже на Лексус ES300 с 6-ти цилиндровым 3-х литровым двигателем.

А с 2000-го года вышла чуть усиленная модификация U240 (для Лексуса - 91-40LS) и началось массовая установка U140\ U240 на весь ряд популярных машин Тойоты для японского рынка (Caldina, Harrier, Highlander итд.)

Модификация для полноприводных авто (4WD - FullWeelDrive) носит литеру F - U140F. Но с 3-х литровыми моторами эта серия не пошла и ее вскоре (в 2003-м) заменили на более крепкие и морально современные пятиступки U250. А с моторами до 2.5 литров U140 стала неубиваемой.

Работа пакетов U140-240U241E (U240E) успешно и надежно работают с 2000 года на переднеприводных (и полно-приводных) автомобилях среднего класса с двигателями от 2 до 3-х литров.  Это - популярные Camry, RAV4, Avensis, Highlander, Celica, итд (полный список - внизу). U241 несколько усилена по сравнению с U240E (усилены некоторые узлы "железа" - насоса, осей, барабанов, планет) чтобы уверенно передавать чуть больший момент. Разница между близнецами - в пакете Underdrive, самом нагруженном (справа).

 Конструкция этих автоматов настолько надежна и современна, даже имея ненужное ослабляющее звено в виде третьей планеты, автоматы U240-241 до сих пор устанавливаются в самой Японии на мегапопулярные Короллы, Камри и RAV4. (полный список - внизу

Kогда "детские болезни" U140 были изучены и излечены, Айсин в 2001-м выпустила на этой конструктивной базе более комфортную 5-ступенчатую семью АКПП:  U150- U250.

Замена масла

Самый популярный сервис  U140 \U241 - смена масла и фильтра (№340010) с прокладкой поддона.фильтр U140 U240 U241 (35330-06010)

масло Тойота WS

До 2004-2005 годов Тойота-Лексус применяли масло T-IV, потом Тойота постепенно стала переводить все АКПП на синтетическое "несменяемое" масло WS с соответствующими изменениями программ управления электроники. А с новыми гидроблоками 2006 года рекомендуется применять только WS. Нужно ли менять "несменяемое" масло АКПП и когда это стоит делать - здесь.

Самые продаваемые Прокладки поддона - пробковые №340300.

Фильтр - одноразовый с фетровой двойной мембраной, на 100% выполняет свои функции первые 150-180 ткм, #340010. Но желательно менять его с каждой второй сменой масла. И по мере старения трансмиссии, когда изношенные узлы начинают интенсивно "пачкать" масло - с каждой сменой масла.

Кстати, если масло ATF становится непрозрачным уже после 20-30 ткм пробега, то это - один из признаков того, что пришло время для диагностики и плановой переборки коробки, гидротрансформатора (340001) и замены расходников.

Типичные неисправности U240\U141

Оверол Кит

Подобрать ремкомплекты - нажми клавишу слева.

Для полной переборки часто заказывают полный комплект расходников - Мастеркит №340007.

С мастеркитом обычно заказывают:  фильтр, втулку насоса 330034 и поршни Директ и Андедрайв  340960 и 340965. Вскрытие может показать необходимость замены планетарного ряда Output, реже — задней крышки с барабаном Direct, масляного насоса.

Ремкомплект АТОК U140-240Из Ремкомплектов прокладок и сальников мастера заказывают только неоригинальные Оверолы. В основном берут АТОК, реже - Пресижн: - №340002.

Фрикционы всем комплектом - №340003 заказывают когда машина пришла в ремонт с горелым маслом. Фрикционы, пропитанные горелым маслом, значительно меняют свои характеристики, хуже отводят тепло, включаются с толчками, что неумолимо приближает "большой" капремонт.

"Железо" Айсин всегда отличалось неприхотливостью и надежностью и семейство автоматов U140 - U240 встречаются с пробегами в миллион км и с одним капремонтом.

Слабые места железа АКПП серии U140, U241E:

В группе риска находятся машины с 3-х литровыми двигателями, у которых железо нагружено до предела и срок первых капремонтов водитель может приблизить даже раньше 300 ткм. У них обычно требует ремонта гидротрансформатор - 340001.

 Основной объект проверки «железа» возрастных АКПП (U140 попадают в ремонт чаще):

Узнать цену - нажми номер на желтом фоне

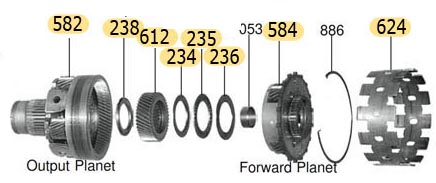

- Планетарный Ряд Передний, (Output Planet) 340582(справа)
У него, как правило, от предельных нагрузок разбиваются оси шестерен-сателлитов.  В результате уменьшается пятно контакта между шестернями-сателитами и солнечной шестерни (340612), что приводит к ускоренному разрушению "зубов".

Причина обычная для всех авто с мощным (3л) двигателем - Передний планетарный ряд первым не выдерживает высокого крутящего момента в условиях недостатка масла. Поэтому владельцам таких авто стоит избегать неоправданных агрессивных разгонов и ненужных испытаний машины пробуксовками.

планетарные ряды U140Если на магнитах поддона есть ежики стружки - это скорее всего передний планетарный ряд. Если обнаружены крошки крупнее 1 мм - это знак, что началась цепная реакция разрушения шестерен, когда изношенный планетарный ряд начинает убивать насос и другие планеты. Чем раньше произведена замена этой планетарки, тем в лучшем состоянии остаются остальные узлы этой замечательной коробки.

Планетарный Ряд, Передний (Output Planet) U140/150/240/250 на 4-е сателита

Шестерня солнечная, U140/150/240/250 Output Planet (на 43 зуба)Вместе с сателлитами планеты 340582 зеркально разбивается и солнечная шестерня (340612).

Подшипник , U140/150/240/250 Output Planet (на 43 зуба)

С ними вместе меняют и подшипник (340238). Если машину с такой неисправностью продолжали эксплуатировать дальше, то процесс разрушения идет дальше:  крошками металла разбивает и Коронную шестерню планеты (340592).

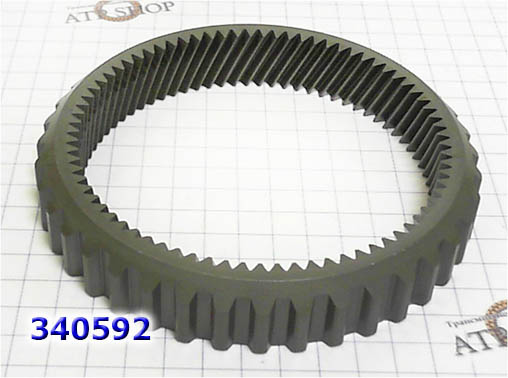

Шестерня коронная, U140/150/240/250 Output Planet (на 43 зуба)
Узнать цену - нажми номер на желтом фоне

На следующем этапе разрушений, осколками раскрошившегося металла переднего планетарного ряда разбивает - Задний Планетарный Ряд U140, 340584.

Ступица (Hub) U140|241С ним вместе меняют: Барабан-Ракушка (Шелл) (340624). (Output Planet).

Также в цепочку повреждений, следующей за задней планетой иногда попадает:

- Ступица под фрикционы (Hub), 340576.

Или солнечная шестерня на барабане 340575. Все зависит от того - куда занесет маслом металлические крошки.

Барабан (shell) с солнечной шестернёй, U140/150/240/250 1998-up

задняя крышка U140-240 Задняя Крышка 340759,  - второе "слабое звено" -  головная боль Айсин: она в конструкции U140-240 выполняет роль суппорта.

Эта проблема характерна для мощных двигателей как RAV-4, так и для Camry, Lexus RX300. И в большей части для выпусков последних лет, где компьютер (в погоне за характеристиками ДСГ) позволяет водителю нагружать трансмиссию до предела.

Кольцо компрессионное задней крышки, U140/150/240/250 тефлоновое

Многие машины приходят в сервис с задней крышкой, разбитой клинящим тефлоновым кольцом (340179AT). От потери давления масла через этот узел, начинают проскальзывать и гореть фрикционы пакета сцепления Директ.

Этот узел долго искал своего решения, так как мягкий сплав крышки не выдерживал предельных боковых нагрузок. Практически ежегодно с 1999 года конструкция (и материал) задней крышки для тяжелых авто совершенствовалась и сейчас на рынке существует несколько модификаций крышек - 340759.Узнать цену - нажми номер на желтом фоне

Проблема связана со значительной изгибающей нагрузкой, передаваемой на вал барабана Директ от дифференциала (№340720) при агрессивной езде (высоких крутящих моментах) и дополнительно провоцируется грязным маслом. Водителю надо понимать замысел конструкторов, предложивших 3 варианта коробок: 4-х, 5-ти (U150) и 6-ти (U660) ступенчатых. Если "неубиваемая"  4-х ступенчатая АКПП рассчитана на спокойный стиль вождения, то чтобы почувствовать себя "шумахером" за свои деньги - выпускается 6-ти ступенчатый автомат U660.

Задняя крышка АКПП U140 U240 Toyota RAV4
Задняя крышка АКПП U140 U240 Toyota RAV4

фрикционы Директ U140Замену фрикционов и стальных дисков в пакете Direct по статистике производят в 3-4 раза чаще, чем в остальных. В типичный заказ входят фрикционы Директ - 340106 и стальные диски 340126. В половине случаев к ним заказывают еще второй по нагруженности пакет - Форвард  № 340108 (фрикционы) со стальными дисками 340128.

Часто причина как и упомянуто выше -  компрессионное тефлоновое кольцо (340179AT) симметрично разбивает кроме крышки и посадочное место  Барабана  (Direct) -#340555 (справа).

Узнать цену - нажми номер на желтом фоне

Что и является причиной ухода давления из пакета, недостаточного прижимания фрикционов и выгорания всего пакета Директ. Поэтому при первых же признаках пробуксовки пакета Директ (стол-тест) стоит не дожидаясь фатальных последствий для Барабана или Задней крышки менять кольца и другие расходники, чтобы не доводить дело до замены железа - крышки и барабана.

И стоит иметь ввиду, что настройки компьютера на тяжелых машинах часто позволяют нагружать ее свыше предельного крутящего момента.

Барабан С Валом, Drum W/Shaft, Direct RX300

Барабан Директ U241

Еще одна популярная замена в этом же пакете сцепления Директ:

Узнать цену - нажми номер на желтом фоне

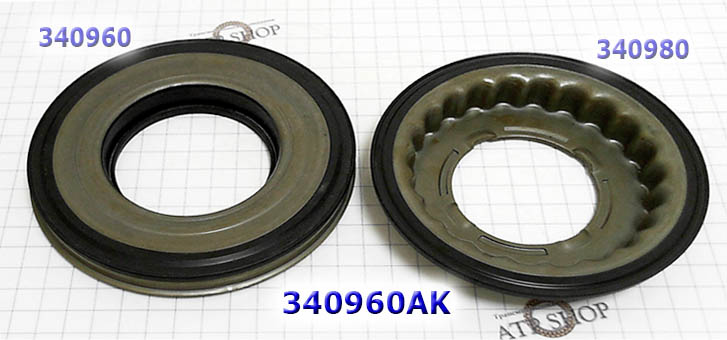

- Поршень обрезиненный с держателем, (Direct Clutch) 340965AK.

Резина ускоренно стареет, не выдерживаея повышенной температуры, работы всухую и с вибрациями.

Поршень обрезиненный с держателем, (Direct Clutch)

масло насос U140-240Втулка насоса, A40 подходит на все АКПП Toyota, кроме A442F и U660EОдна из частых замен, связанных с долгой эксплуатацией с грязным маслом и недостатком масла или с разбитой планетой:

- замена втулки насоса 330034.

А если водитель долго эксплуатировал АКПП с подтекающим сальником насоса 340070 то заказывают и  Масляный насос 340510.(справа

С разбитой втулкой насоса всегда ремонтируют гидротрансформатор - 340001.

масляный насос АКПП U140E - U240E №340510

Для капремонта возрастных  автоматов также часто меняют:

- Поршень, Piston U240/ U241 Underdrive Clutch#1 в комплекте с с ретейнером (обрезиненный) - 340960AK

Поршень, Piston U240/U241 Underdrive Clutch #1 с ретейнером (обрезиненный) 1999-Up

Типичная "детская болезнь" Электронных Блоков Управления от Фуджитсу первых лет (Engine Control Unit - ECU) - 340450. Непропайка контактов, из-за чего непредсказуемо горели пакеты, скачет давление. Ремонт блока несложен, недорог и надежно решает эту фабричную недоделку без демонтажа коробки.

Проблема встречалась как детская болезнь в основном на RAV4 первых лет выпуска.

Блок управления РАВ4 (Control Engine RAV4)
сальник насоса U140-U240

Практически при каждом приходе в ремонт не обходится без профилактической  замены Сальника-манжеты насоса - 340070 слева.

Узнать цену - нажми номер на желтом фоне

И - Сальника левой полуоси со стороны корпуса (нар. диаметр 80.26мм) 340077.

Сальники полуоси пр\лев. различаются для U240 - U140Е - U246 - 141F.

Если на возрастной машине начинают течь сальники при прочей нормальной работе коробки - сигнал, что наступило время для самого недорогого планового капремонта.


сальник полуоси лев U140-U240

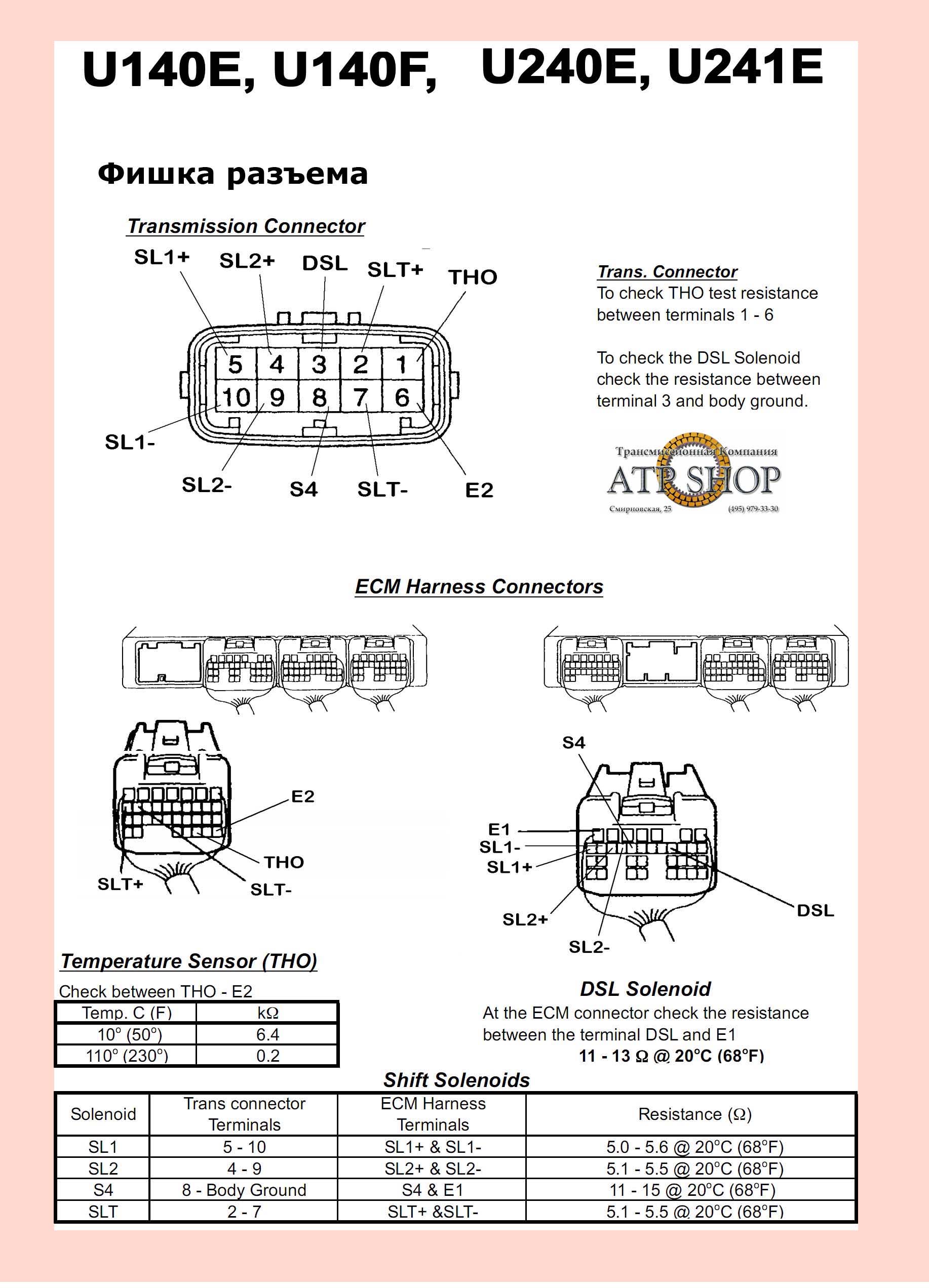

Слабые места электрики U140А (H) - U240/1:

Соленоиды PWM U241E схема работы

Часто проблемы этих коробок начинаются с "атеросклероза мозгов", которые живут относительно долго, но ...

  ...   раздел "электрика U140-241" читать подробнее  ..

  ... существуют модификации гидроплиты U241, где вместо linear соленоидов -регуляторов используются 3-way соленоиды - клапаны (слева схема гидроблока для Тойота Пикник, Авенсис Версо, Эстимы, Харриера...)."

подробнее об электрике U240-140 (соленоид PWM 340422)

Справедливости ради стоит отметить, что рекордное количество ремонтов этого семейства АКПП связано не с тем, что эти коробки - неудачные и ненадежные. Просто этот автомат выбрали для миллионов "долгоиграющих" и популярных автомобилей, а водители за долгие годы безупречной работы авто забывают следить за маслом в акпп и к тому же любят испытать на прочность 3-х литровый мотор, надеясь, что трансмиссия такая же "неубиваемая", как и сама Тойота. Тойота в последние годы стоит на первом месте в России по количеству эксплуатируемых машин с автоматом.

график капремонтов  АКПП Тойоты 2012 Россия

Другая причина столь частых поломок - рынок 21 века потребовал от автоматов прыгнуть выше головы - чтобы коробки ездили как "чипованные", не отставая от широкоразрекламированных ДСГ и чтобы переключались незаметно, не отставая от взорвавших рынок вариаторов и ДСГ.

Эта "паническая" погоня за громкокричащими о своих скорых победах ДСГ и привела к тому, что автоматы стали разгоняться быстрее, переключаться незаметнее, но при этом и служить стали не как старые добрые четырехступки до миллиона км, а чуть ближе к ДСГ и вариаторам.

 Другую машину давно бы уже продали или выбросили на свалку, а на Тойотах ездят до тех пор, когда скорости совсем перестают переключаться и масло АКПП почернеет как квадрат Малевича. И только тогда едут в ремонт, чтобы послушать историю как игла подшипника, пропутешествовав по внутренностям АКПП, всего за несколько недель разбила планетарки, барабаны, ступицы этой неубиваемой коробки.

После капремонта с заменой расходников и "железа" срок службы этих АКПП продлевают еще на несколько лет. Если, конечно, ремонт делал добросовестный мастер.

 Мануал АТСГ по электрике U140 - здесь
