АКПП Hyundai- Mitsubishi V5A51 (R5A51), V4A51 (R4A51)




табличка АКПП4-х ступенчатая R4A51 (V4A51) использовалась с 1997 г. для заднеприводных Монтеро с двигателем от 3-х литров. Через пару лет  запустили 5-ступенчатую  R5A51 (2000-2006 гг) и полноприводную V5A51, отличающуюся только выходом на раздатку, а не на коленвал. Табличка может находиться под капотом, под лобовым стеклом или выбита на корпусе.

Конструкция максимально унифицирована с переднеприводным семейством F4A51. Модифицированы насос, барабаны, планеты (кроме O.D.). Фрикционы во всех пакетах - тоже идентичны.

V5A5A - V5A51 plates,  табличка АКППМаркировка Мицубиши R4A51 (V4A51) расшифровывается как: R4.. - задний привод (rear),  4-х ступенчатая АКПП.

V5...- полный привод, на базе заднего, 5-ступенчатая трансмиссия (в отличии от W - когда полноприводная модификация основана на конструкции переднеприводной трансмиссии)

...51 - некие цифры производителя, обозначающие класс по крутящему моменту, который эта АКПП способна передавать. 51 - это класс Heavy-duty (максимальный крутящий момент).

Это семейство коробок конкурировало с айсиновской заднеприводной 4-й AW30-40LE. Для более дорогих моделей Паджеро японского рынка ставили айсиновскую коробку, а для менее требовательных клиентов Юго-восточной Азии и Латинской Америки устанавливали собственную V4A51. Эта семья автоматов стала "лебединой песней" трансмиссионщиков Мицубиши. После завершения работы над ней подразделение АТ(автоматических трансмиссий) Мицубиши влилось всем составом в Джатко.

до 27-03

запчасти для ремонта этой акпп (Интернет-магазин)

Подобрать ремкомплекты - нажми клавишу слева.

(Ремкомплект\ Оверол кит\ Overhaul Kit), R4/V4A51, R5/V5A51

Ремкомплекты для 4-х ступок и 5-ти ступок -№363002С (R4/V4A51, R5/V5A51 ) - одинаковы в отличии от переднеприводных братьев. И вместе с фильтрами и являются самой заказываемой запчастью для этих неубиваемых коробок. Обычно ремонты этого семейства заключаются в чистке гидроблока, ремонте ГДТ - 363001 и замене масла.

Комплект фрикционов

Переборка коробки обычно включает в себя кроме Ремкомплекта прокладок и сальников еще :

-  Комплект фрикционов №363003 и

- Комплект стальных дисков, №363004. (Эти три комплекта в сумме составляют Мастеркит 363007.)

Узнать цену - нажми номер на желтом фоне

Износу подвержен и довольно долгоживущий фрикцион блокировки гидротрансформатора. У некоторых владельцев он доживает до 200 ткм. Несвоевременная замена фрикциона приводит к биениям, повреждению сальника насоса, а позже - и втулки насоса 363034.

Сама трансмиссия проста и довольно надежна и только после 6-8 лет жесткой эксплуатации могут проявляться следующие

Типичные болезни R4A51 (V4A51)

Фильтр R4A51/V4/R5/V5A51 1999-Up Фильтр для коробки заднеприводных машин имеет две модификации:

разрез фильтра

- с 97 года 363010E - с мелким поддоном\заборником ,

и 363010F - с глубоким поддоном- с 1999 года. Наиболее популярный.

Фильтры - одноразовые с тонкой фетровой мембраной. Рекомендуется менять с каждой сменой масла после пробегов в 100 ткм. К маслу неприхотлива, масло меняется по мере загрязнения.

 Фильтр акпп  R4A51, V4A51 1997-Up

Планетарные ряды

Планетарный ряд выходной, (Output Planet) R4A51,V4A51,R5A51,V5A51 (4 сателлита по 15 зубьев с одной насечкой, солнечная шестерня на 42 зуба) 2001-Up

- (O.D.) входящий 363580 справа и - Планетарный ряд выходящий (Output Planet) 363584 слева. Осью разбивает их корпуса.

Шестерня Солнечная выходного планетарного ряда, R5/V5A51

чуть позже - Планетарный ряд Выходящий 363584 (4 сат.). С ними вместе разбивает - Солнечную шестерню - 363614.

Металл крошится от возраста, высоких нагрузок и грязного масла. Показателем этого обычно являются ежики на магнитах поддона. Если при смене масла железная крошка в поддоне крупнее 1мм - маркер для переборки и ремонта.

Планетарный ряд входящий, (O.D) R4/V4/R5/V5A51 (3 сателлита по 21 зубу без насечек) 1999-Up

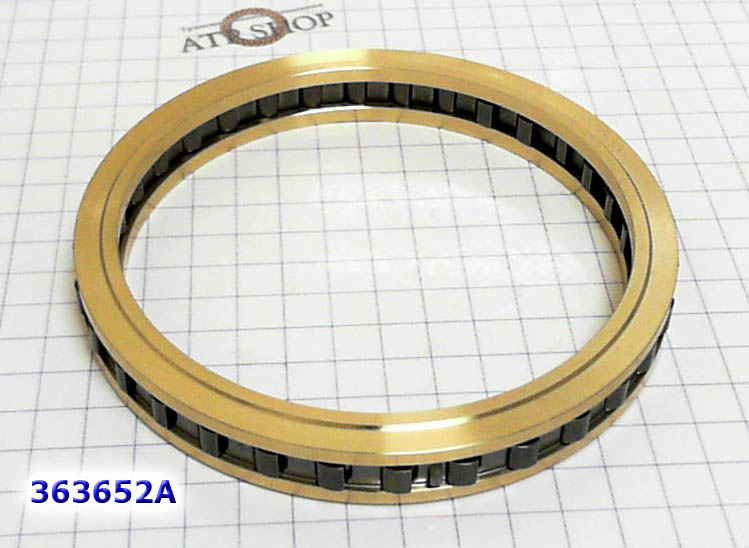

Сепаратор обгонной муфты (Low Sprag)

- Сепаратор обгонной муфты (Low Sprag) -№363652A.

Узнать цену - нажми номер на желтом фоне

- Планетарный ряд с выходным валом для 5-ти ступенчатых АКПП, (Direct Planet)  V5A51 AWD  - №363586.

 Планетарный ряд с выходным валом, (Direct Planet)  V5A51 AWD

 Датчик выходных оборотов, Sensor F4A41/ F4A42/F4A51/W4A42/F5A5 (надпись на детали: G4T08371) 1996-UpДатчик-селектор положения передач, R5/V5A51 PRNDLОт старости из электрики выходят из строя датчики входного вала - Sensor Input -№ 363438

и Датчик выходного вала  Output Speed Sensor (VSS) -№ 363436.

А также - Свитч-переключатель (Ингибитор) MLPS - № 363410.

Датчик входных оборотов, Sensor F4A41/ F4A42/F4A51/W4A42/F5A5 (надпись на детали: G4T08371) 1996-Up

Узнать цену - нажми номер на желтом фонеЛента тормозная, Reduction Brake F5A51/R4A51/V4A51/R5A51/V5A51/A5HF1 (ширина 38,1 мм Замечена проблема фрикционов Реверса (363110B). Осыпаются, забивая бумагой гидроблок. Поэтому рекомендуется менять их на фрикционы Борг Ворнер.

Первыми вырабатываются и горят фрикционы и стальные диски первого пакета Овердрайв. № 363100, 363120.

В случае долгой эксплуатации с горелым маслом рекомендовано менять все фрикционы комплектом и тормозную ленту - № 363020A.

 Фрикционный Диск, Реверс (Reverse Clutch) F4/R4/V4A51, F5/R5/V5A51 [30Tx1,70x166] 1999-Up

Расходниками первой очереди являютсяТрубки-манжеты между гидроплитой и корпусом - 363342A. Ломаются от старости и перегрева, входят в Ремкомплект. Но отдельно от Оверол кита заказываются из-за ошибок демонтажа: если разбирать "железо" коробки, не сняв предварительно гидроблок с этими трубками, то концы обеих трубок ломаются.

Входят в Ремкомплект прокладок и сальников - 363002.

 Манжета-трубка, (Center Support) R4/V4/R5/V5A51 клапанной плиты к центральному суппорту

Где ремонтировать АКПП?

Рекомендуем сервисы по ремонту АКПП Mitsubishi - Hyundai. (слева)

 Перед консультацией по поводу ремонта АКПП ответьте предварительно  на вопросы: (Марка авто?, г.в.? пробег? тип АКПП? ... см. по ссылке)

 Точные цены и наличие запчастей для АКПП можно посмотреть внизу страницы или в Интернет-магазине, нажав номер требуемой позиции выделенный оранжевым фоном  в поле для поиска.



На каких авто устанавливалось это семейство АКПП:

Авто  Модель Год выпуска Страна сборки   Двигатель Модель
MITSUBISHI AIRTREK 01-08 JPN 5 SP AWD L4 2.0L W5A51
MITSUBISHI CHALLENGER 01-11 JPN 4 SP R/AWD V6 3.0L V4A51
MITSUBISHI CHALLENGER 00-01 JPN 5 SP RWD V6 3.5L V5A51
MITSUBISHI G WAGON 01-05 THA 4 SP FWD L4 2.8L V4A51
MITSUBISHI GALANT 00-06 IDN JPN 5 SP AWD V6 2.5L W5A51
MITSUBISHI L200 00-11 BRA EHY 4 SP RWD L4 3.2L V6 3.5L V4A51
MITSUBISHI LANCER 05-11 JPN VEN BRA 5 SP AWD L4 2.0L W5A51
MITSUBISHI LEGNUM 00-02 JPN 5 SP AWD V6 2.5L W5A51
MITSUBISHI MONTERO XLS 01-02   4 SP RWD/4X4 V6 3.5L R4A51/V4A51
MITSUBISHI MONTERO LIMITED 01-02   5 SP RWD/4X4 V6 3.5L R5A51/V5A51
MITSUBISHI MONTERO 03-06   5 SP 4X4 V6 3.8L V5A51
MITSUBISHI MONTERO SPORT 99-04   4 SP RWD/4X4 V6 3.0/3.5L R4A51/V4A51
MITSUBISHI PAJERO/PAJERO SPORT 00-11 CHN IDN PHL BRA THA 4 SP R/AWD L4 2.5L 2.8L  3.2L V6 3.0L 3.5L V4A51
MITSUBISHI PAJERO/PAJERO SPOTR 06-11 CHN JPN 5 SP R/AWD L4 3.2L V6 3.5L 3.8L V5A51
MITSUBISHI PAJERO WAGON 00-04 JPN 4 SP R/AWD L4 2.8L V4A51
MITSUBISHI PAJERO WAGON 00-06 JPN 5 SP R/AWD L4 3.2L V6 3.5L 3.8L V5A51
MITSUBISHI RVR 00-02 JPN 4 SP FWD L4 2.0L W4A51
MITSUBISHI STRADA 00-08 THA 4 SP RWD L4 2.8L 3.2L V4A51
MITSUBISHI TRITON 05-11 ZAF THA 4 SP R/AWD L4 2.4L 2.5L 2.8L 3.2L V6 3.5L V4A51
LIEBAO LEIBAO 04-11 CHN 4 SP RWD V6 3.0L V4A51

Примерный ассортимент запчастей для ремонта этой АКПП

Актуальную цену и наличие - можно узнать, нажав номер детали.

Полное наименование # детали
Комплект Прокладок и Сальников (Ремкомплект\ Оверол кит\ Overhaul Kit), F4A51 1997-Up (Alto) 363002A
Комплект Прокладок и Сальников (Ремкомплект\ Оверол кит\ Overhaul Kit), F4A51 1997-Up 363002A
Комплект Прокладок и Сальников (Ремкомплект\ Оверол кит\ Overhaul Kit), F4A51 1997-Up 363002A
Комплект Прокладок и Сальников (Ремкомплект\ Оверол кит\ Overhaul Kit), F5A51 1999-Up (Alto) 363002B
Комплект Прокладок и Сальников (Ремкомплект\ Оверол кит\ Overhaul Kit), F5A51 1999-Up (Transtec) 363002B
Комплект Прокладок и Сальников (Ремкомплект\ Оверол кит\ Overhaul Kit), R4/V4A51, R5/V5A51 1997-Up (Alto) 363002C
Комплект Прокладок и Сальников (Ремкомплект\ Оверол кит\ Overhaul Kit), R4/V4A51, R5/V5A51 1997-Up (Transtec) 363002C
Комплект Прокладок и Сальников (Ремкомплект\ Оверол кит\ Overhaul Kit), A5HF1 05-Up 363002E
Комплект Фрикционов, Combo, F5A51 99-00, R5A51/V5A51 1999-Up (также подходит на F4A51, R4A51, V4A51) 363003A
Комплект Фрикционов, Combo, F5A51 99-00, R5A51/V5A51 1999-Up (также подходит на F4A51, R4A51, V4A51) 363003A
Комплект Фрикционов, Combo, F5A51 99-00, R5A51/V5A51 1999-Up (также подходит на F4A51, R4A51, V4A51) 363003A
Комплект Фрикционов, F4A51/R4A51/V4A51 1997-Up 363003
Комплект Фрикционов, F4A51/R4A51/V4A51 1997-Up 363003
Комплект Фрикционов, F4A51/R4A51/V4A51 1997-Up 363003
Комплект Стальных дисков, F4A51/R4A51/V4A51 1997-Up 363004A
Комплект Стальных дисков, F5A51/R5A51/V5A51 1999-2000 363004B
Фильтр, F4A42/F4A51/F5A51 на Huyndai/KIA (На половину из металла и пластмассы со скошенным углом) 1997-Up, Aftermarket 363010B
Фильтр АКПП, F4A51/F5A51, (Пластмассовый) 1999-Up, Aftermarket 363010C
Фильтр,  R4A51, V4A51 1997-Up 363010E
Фильтр,  R4A51, V4A51, R5A51, V5A51 Глубокий поддон (Трубка 15mm) 2000-Up 363010F
Лента тормозная, Reduction Brake F5A51/R4A51/V4A51/R5A51/V5A51/A5HF1 (ширина 38,1 мм) 2001-Up (ALTO) 363020A
Лента тормозная, Reduction Brake F5A51/R4A51/V4A51/R5A51/V5A51/A5HF1 (ширина 38,1 мм) 2001-Up (BW) 363020A

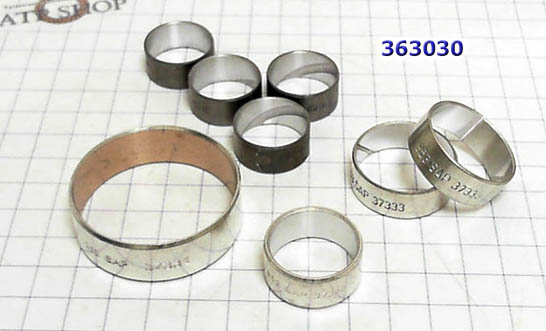

Комплект из 9-ми втулок, Bushing Kit, V4A51/V5A51 363030A
Комплект  втулок, Bushing Kit,  F4A51 363030
Втулка крышки насоса, [46,1x13,9x43,1] F4A42/F4A51/F5A51/V4A51/V5A51 SONNAX 1996-Up 363034
Сальник (манжета) хвостовика, (Extension Housing) V4/V5A51/A40D/R4A51 4x4 (68,6x43,6) 1999-Up 363074AB
Фрикционный Диск, (O.Dr. Clutch) F4/F5A51/R4/V4/R5/V5A51 [30Tx1,7x148] 1996-Up 363100
Фрикционный Диск, (O.Dr. Clutch) F4/F5A51/R4/V4/R5/V5A51 [30Tx1,7x148] 1996-Up 363100
Фрикционный Диск, (Underdrive Clutch) F4/R4/V4/F5/R5/V5A51 (на 10 волн)  [30Tx1,7x148] 1997-Up 363102W
Фрикционный Диск, (2nd Brake Clutch) F4/F5A51/R4/V4/R5/V5A51  [30Tx1,7x179] 1997-Up 363104A
Фрикционный Диск, (2nd Brake Clutch) F4/F5A51/R4/V4/R5/V5A51  [30Tx1,7x179] 1997-Up 363104A
Фрикционный Дискмуфты Директ, A5GF1 direct   (30Tx1.8x80.9x101.5 )  ALLOMATIC 363106A
Фрикционный Диск, (Direct Clutch) F5A51/R5/V5A51 (5-я скорость) [30Tx1,7x122] 1997-Up 363106
Фрикционный Диск, (Reverse Clutch) F4/R4/V4A51, F5/R5/V5A51 [30Tx1,70x166] 1999-Up 363110B
Фрикционный Диск, (Reverse Clutch) F4/R4/V4A51, F5/R5/V5A51 [30Tx1,70x166] 1999-Up 363110B
Фрикционный Диск, F4/R4/V4A51/F5/R5/V5A51 Low/Reverse Clutch [30Tx1,7x178] 1997-Up, Borgwarner 363114A
Фрикционный Диск, (Low / Rev Clutch) F4/R4/V4A51/F5/R5/V5A51 [30Tx1,7x178] 1997-Up 363114A
Стальной диск, (O.Dr. Clutch) F4/F5A51/R4/V4/R5/V5A51 [20Tx3,0x123] 1996-Up 363120A
Стальной диск, (O.Dr. Clutch) F4/F5A51/R4/V4/R5/V5A51 [20Tx2,5x123] 1996-Up 363120
Стальной диск, (Underdrive Clutch) F4/R4/V4/F5/R5/V5A51 [20Tx1,8x123] 1997-Up 363122
Стальной диск, (2nd Brake Clutch) R4/V4/R5/V5A51  [16Tx3,9x153] 1997-Up 363124B
Стальной диск, (Reverse Clutch) F4/R4/V4A51, F5/R5/V5A51 [20Tx1,8x153]1997-Up 363130
Стальной диск, (Low / Rev Clutch) F4/R4/V4A51/F5/R5/V5A51 [16Tx1,0x160] 1997-Up 363134A
Диск Упорный, Pressure Plate, (O.Dr. Clutch) F4/F5A51/R4/V4/R5/V5A51 (такой же как 363142) [20Tx4x123] 1997-Up 363140
Диск Упорный, Pressure Plate, (Low/Rev и 2nd Brake Clutch) F4/F5A51/R4/V4/R5/V5A51 [16Tx2,0x160] 1997-Up 363155C
Подшипник c кольцами, (Output Planet) F4/F5A51 (56,9х4,1х38,6) 1999-Up 363248B
Подшипник игольчатый, (5 Speed Only; Pinion) Bearing, F5A5A/A5GF1/A5HF1 Roller Bearing To Pinion 2004-Up 363275A
Прокладка поддона, R4/V4/R5/V5A51 99-Up 363300
Прокладка Насоса,  (Pump) F4A51/F5A51 96-Up 363310A
Прокладка Насоса,  (Pump) R4A51/R5A51 99-Up 363310B
Прокладка масляного насоса, Gasket A5GF1/A5HF1 Oil Pump 2005-Up 363310E
Манжета-трубка, (O.Dr. Hub) R4/V4/R5/V5A51 клапанной плиты к 2-й скорости №956 (длина 44,45 мм) 1999-Up 363342A
Манжета-трубка, (Center Support) R4/V4/R5/V5A51 клапанной плиты к центральному суппорту №632 (длина 52,4 мм) 1999-Up 363342AB
Манжета-трубка клапанной плиты A5HF1/F4A51,W4A51 2005-Up 363342F
Датчик-селектор положения передач, V4A51 PRNDL 1995-Up 363410C
Датчик-селектор положения передач, R5/V5A51 PRNDL (на 2 болта и 10 контактов) 1999-Up 363410V
Масляный насос в сборе, F4A51/F5A51/A5HF1 (На алюминиевом статоре №299) 363500B
Масляный насос в сборе, F4A51/F5A51/A5HF1  (На алюминиевом статоре №299) 363500B
Барабан, (Direct Clutch Drum) R5/V5A51/F5A51/A5GF1/A5HF1 (на 5 фрикционов) с солнечной шестернёй на 32 зуба с 1-й насечкой 2001-Up 363555C
Планетарный ряд задний, (O.Dr. Planet) F4A51/F5A51 (3 сателлита по 21 зубу) 1996-Up 363580B
Планетарный ряд выходной передний, (Output Planet) F4A51/F5A51 на 4 сателлита, солнечная шестерня на 38 зубов, коронная шестерня на 68 зубов, на 34 шлица, без втулки(высота 127мм)   2001-Up 363584A
Планетарный Ряд, (Output Planet) R4/V4A51 (4 сателлита по 17 зубьев с тремя насечками, солнечная шестерня на 38 зубов) 1999-02 363584C
Планетарный ряд выходной передний, Planet A5HF1 Output (Front) 2005-up 363584H
Планетарный ряд с выходным валом, (Direct Planet) V5A51 (4x4) (3 сателлита по 21 зубу с 1-й насечкой (длина 263мм) 2001-Up 363586
Шестерня Солнечная выходного планетарного ряда, R4/V4/R5/V5A51  на 38 зубов, без насечек, 89мм длина и 68,5мм диам.солнца,  1999-02 363614B
Комплект сателлитов дифференциала (4шт),  F4A42/F4A42/F4A51  2000-up 363717AК
Пружина демпферная монолитная, F4A51/F5A51 Low/Reverse ( нар диаметр 173 мм) 1997-Up 363857AA
