АКПП GM 4L60E, 4L65E, 4L70E (700R4)

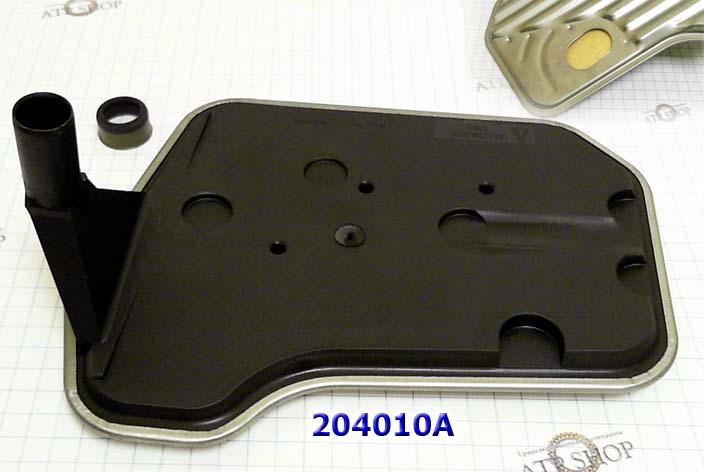

Фильтры - одноразовые, имеют фетровый мешок и выпускались множества модификаций:

Самый популярный в ремонте - (204010C) - Фильтр высокий для глубокого поддона 4L60E с 1993 г.

другой вариант: 204010E— для глубокого поддона, низкий.

- (204010B) - Фильтр, 4L60E/ 4L65E (глубокий поддон 4X4), тонкий , металл/пластик с ребром с 1997г. Остальные фильтры можно посмотреть здесь.

Масло меняется способом частичной или полной замены. Применяется масло типа Дексрон 6, но эта трансмиссия к типу масла неприхотлива - контроль за уровнем и качеством осуществляется на прогретой машине с помощью щупа. Для возрастных авто проверку прозрачности масла рекомендуется делать с каждым приходом авто в сервис и менять его, как только масло ATF стало непрозрачным.

Из расходников для «быстрых» (косметических) ремонтов часто заказывают отдельно Комплект прокладок гидроблока -  №204320K. И тефлоновые уплотнительные кольца (204199).

Для переборки АКПП заказывают Комплект подшипников - 204201.

Также часто в заказ на переборку входит Комплект шайб - № 204200

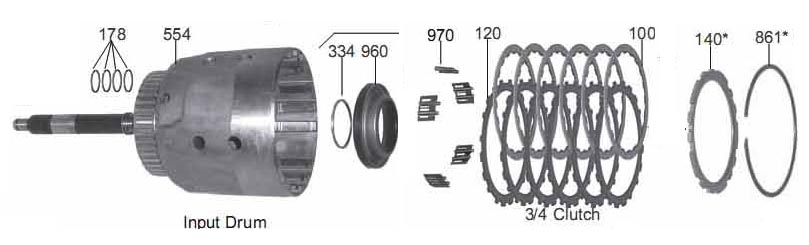

Для замены дисков в пакете 3-4 всегда берут усиленный комплект односторонних или двусторонних фрикционов Z-Pak (№204100Z).

Эту конструктивную "болезнь" унаследовали с генами от  700R4. Вызвано сгорание этого пакета обычно тем, что в режиме "кикдаун" это сцепление (3-4) работает на пределе и при малейшем снижении характеристик PWM соленоидов (EPC) фрикционы начинают проскальзывать и гореть.

Проблема связана с тем, что для быстрых разгонов по городу требуются одного типа фрикционы (204100ZC), для езды по бездорожью дольше служат другого типа фрикционы (204100ZB), а для скоростной езды по хайвею — третьи (204100ZA). Поэтому рынок предлагает усиленные фрикционы для каждого психотипа владельцев.

С фрикционами этого пакета горит и поршень 3-4 - 204960.

Мастера обычно предупреждают, что после переборки с усиленным пакетом 3-4 нежелательно эксплуатировать отремонтированный автомат так же нещадно, как только что сошедший с конвейера. Возраст и общий износ втулок, люфты и усталость металла требуют уважительного отношения к «старому коню».


В 2 раза реже меняются фрикционы и стальные диски пакета Forward и  Low/Reverse, реже заказывают фрикционы- Overrun.

Но чаще эти фрикционы заказывают не по отдельности, а в Полном комплекте фрикционов (204003), в который входят усиленные (HEG) фрикционы пакета 3-4 и нормальные фрикционы других пакетов: Forward - 204108. Оверран, Лоу/Реверс и Реверс\Инпут...

С фрикционами этих пакетов меняют и подгоревшие поршни 204964 (Форвард) и 204969(Overrun), которые входят в типичный комплект поршней из 3-х штук.

- Барабан сцепления, (Rev Input Drum) №204556-AF. Вместе с тормозной лентой 204020.

Эта проблема является головной болью для Хаммеров H2  и H3 с двигателями свыше 5 литров. На 3.5 тонные 6-литровые Хаммеры в 2002-2006-х устанавливали слабоватую для них 4L60 вместо устаревшей и простенькой, но по-ветерански крепкой 3L80 (на армейских авто до 93г.) или 4L80 (на Хаммер1 с 93г.), выдерживающих больший крутящий момент (597 N·m).

С 2006 года Хаммер 2 (и Хаммер 3) с 6л моторами перешли уже на 6-ступенчатые АКПП класса 80 - 6L80. И все встало на свои места.

Первые капремонты 4L60 заключаются в чистке гидроблока, соленоидов, ремонте гидротрансформатора с заменой фрикциона блокировки и некоторых расходников.

Электрика этой трансмиссии довольно надежна. Недаром многие удачные решения по электрике копировались для "родственников" со стороны младшей 4L30 и со стороны "старшего брата" -  4L80.

Соленоиды меняются, когда выходит срок их службы (7-10 лет) всем комплектом. Первыми сходят с дистанции самые нагруженные - ЕРС (204435), сразу за ними: "3-2"  204418 и "shift" - 204421. (справа - нажмите чтобы увеличить). Быстро изнашивается и соленоид скольжения блокировки гидротрансформатора ТСС 206425A, через который идет грязное и горячее масло из главного пачкуна этой трансмиссии - гидротрансформатора.

Соленоид блокировки с пластиковым носиком, входящий в комплект проводки соленоидов, выходит из строя при демонтаже. Ломается хрупкий от перегревов носик соленоида. Выпускается ремонтный соленоид 204425, который врезается в существующую проводку. Меняют и саму проводку - 204425N. Проводка до 2003 года отличается фишкой EPC от предшественника.

Вырабатывается плата гидроблока - Переключатель селектора передач с датчиком TFT \температуры, (Switch Manifold Pressure) - 204442. Неисправность датчика TFT определяется кодом ошибки P0502. Таблицы для проверки электрики - слева.

После пробегов 150-200 ткм выходят из строя по старости (и в первую очередь из-за грязного масла)

- Сепараторная пластина клапанной плиты (№204747). Проблема: шариками (5 шт) разбивает отверстия в пластине.

Также для ремонта используют различные ремкомплекты жиклеров сепараторной пластины (204741К).

- Сепаратор Обгонной Муфты, Forward (Input) Clutch и  Low/Reverse, (204654 и 204658)

 Уникальный масляный насос не очень популярной конструкции - с лепестками-лопатками, которые движутся поступательно в пазах ротора, неплохо ходит первые 100 ткм. Загрязнение и износ трущихся поверхностей абразивной фрикционной взвесью в масле.

Ремонт заключается в смене комплекта 13-ти лопаток (204531), который различен для модификаций до и после 96 года. Эта конструкция чувствительна к качеству масла и превышению скорости и является частой причиной ремонта в этом семействе, точно так же как у своего европейского родственника - 5L40E.

На долгожителях, переживших масляное голодание и работу с изношенной блокировкой бублика и биением вала хаба, меняют втулку крышки насоса №204034.

Более серьезные пробеги и вибрации заставляют мастеров заказывать и менять весь комплект втулок №204030

На возрастных авто меняют самый напряженно работающий Задний планетарный ряд  № 204584.

До 2001 года выпускался планетарный ряд на 4 сателлита, а после 2002 года его усилили - на 5 сателлитов.
