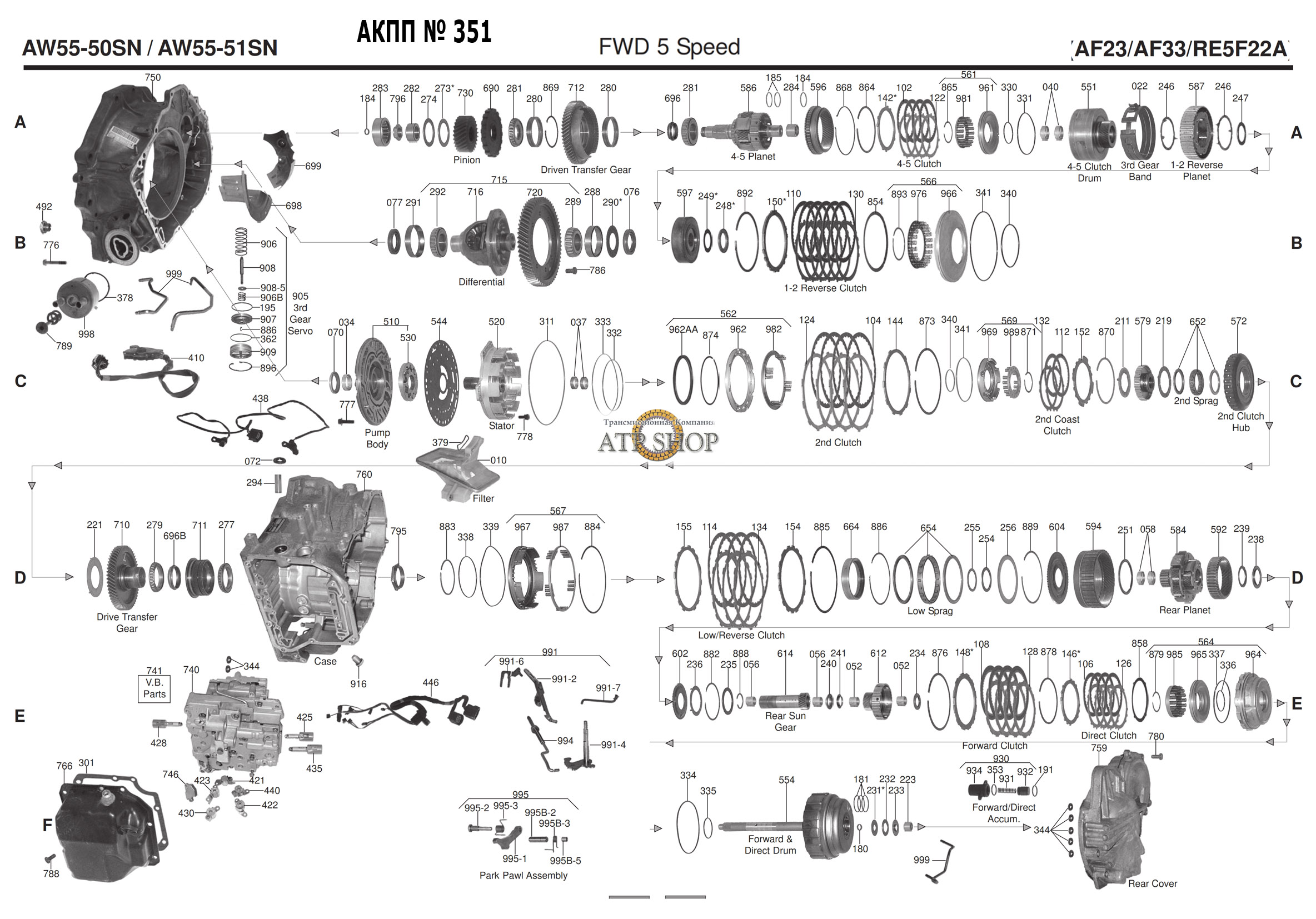

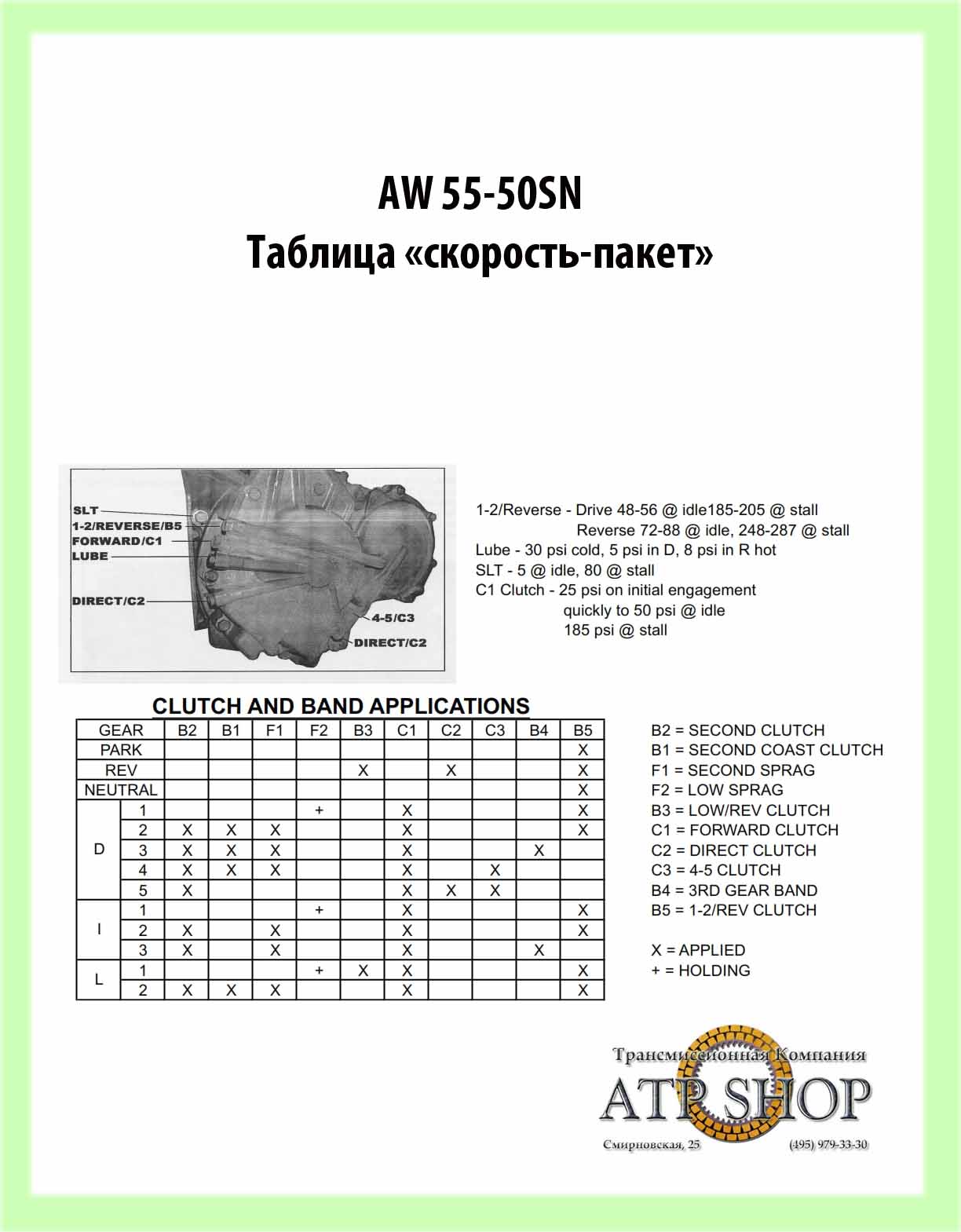

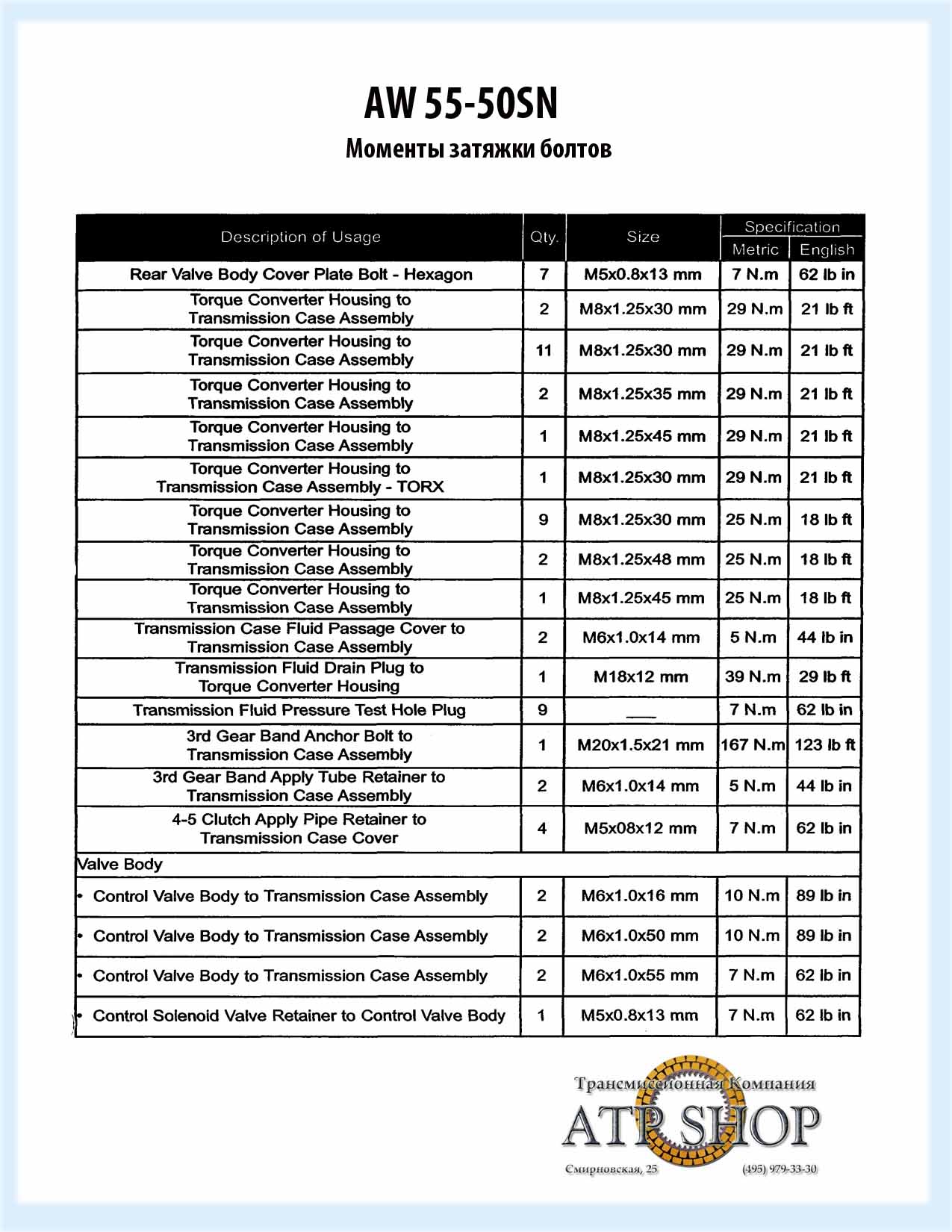

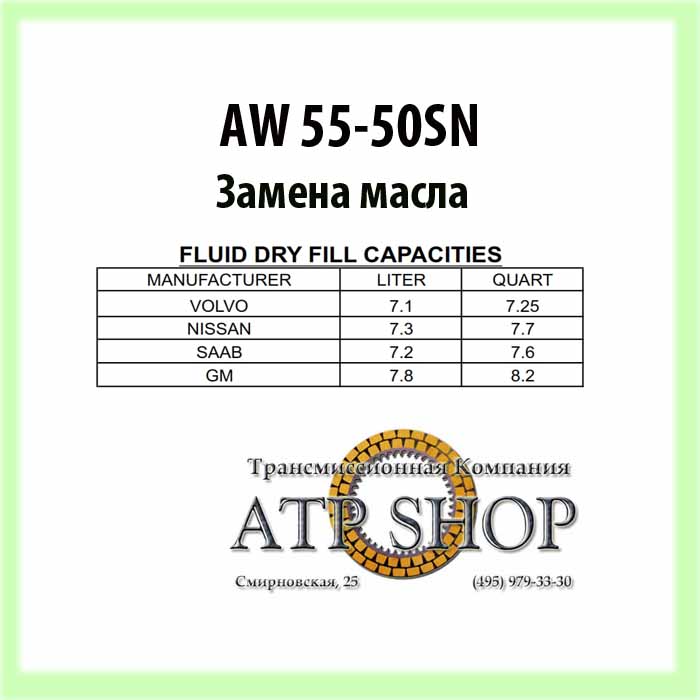

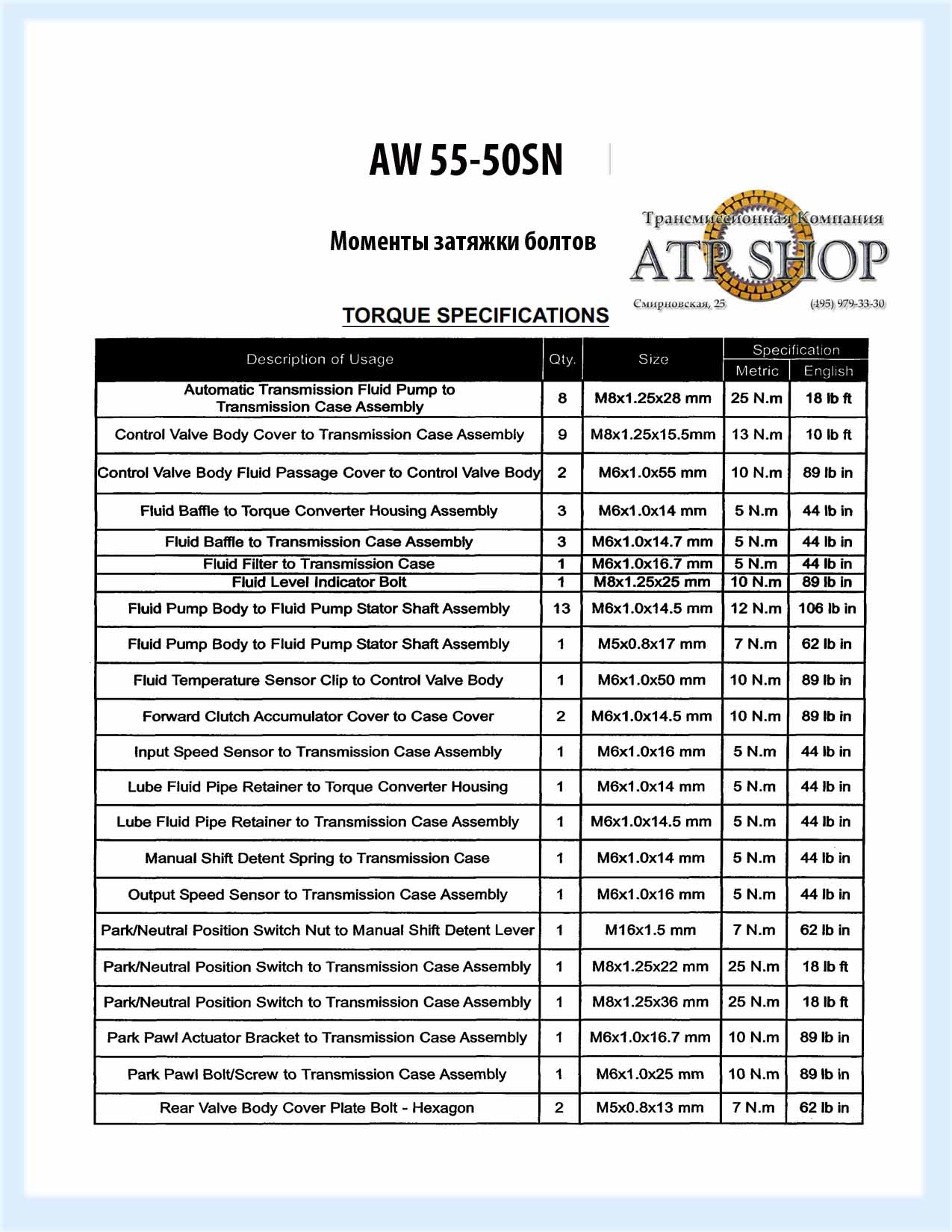

АКПП Aisin Warner AW55-50SN, AW55-51SN (AF33, RE5F22A)

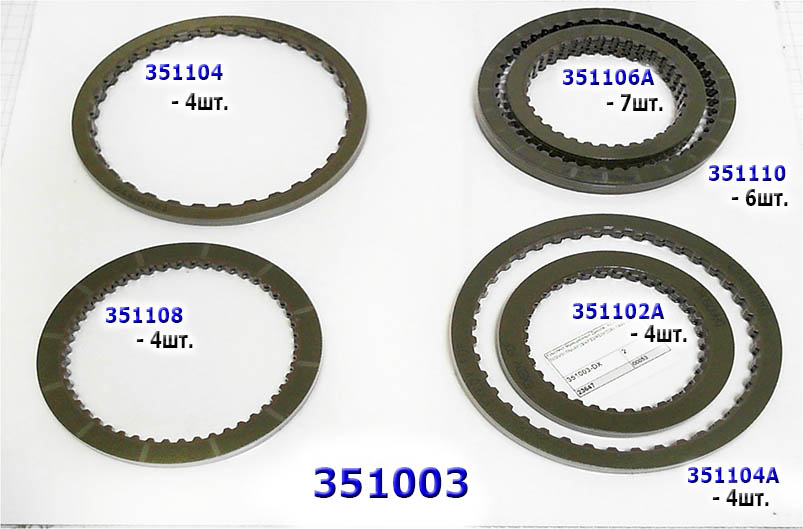

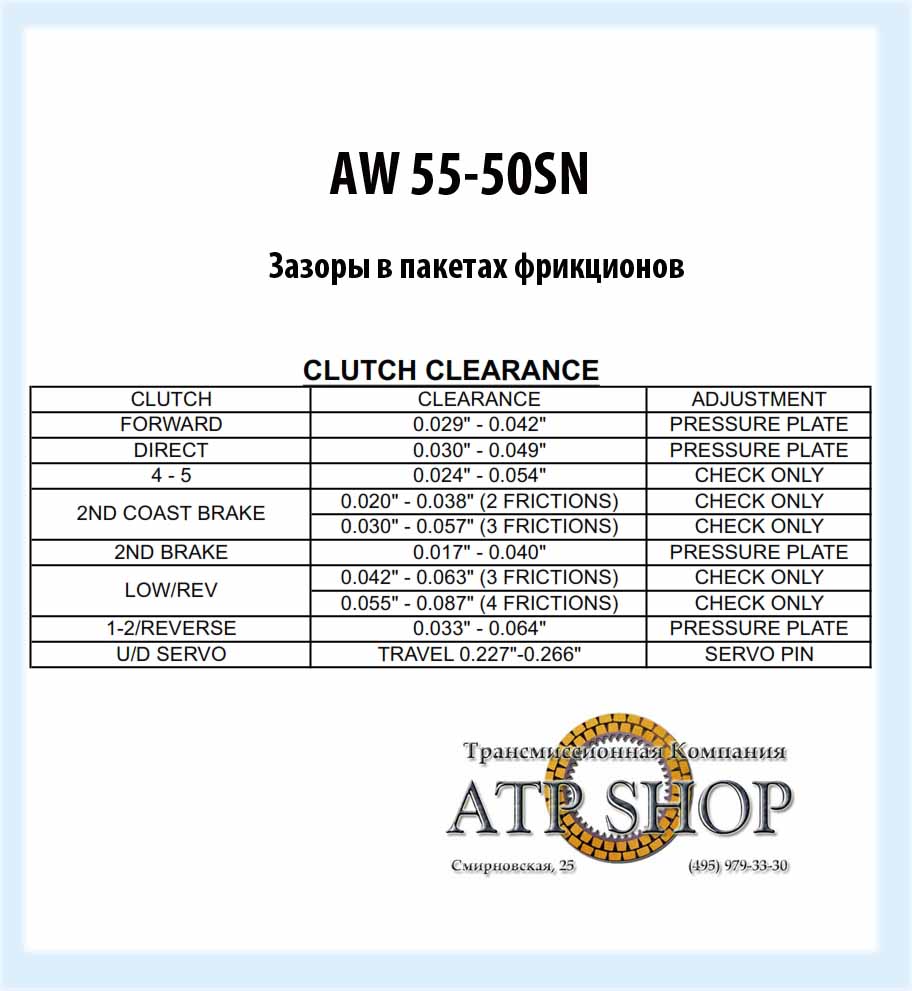

Кроме комплекта фрикционов (351003) при горелом масле одновременно идет под замену (из-за того что фрикционные накладки пропитаны горелым маслом):

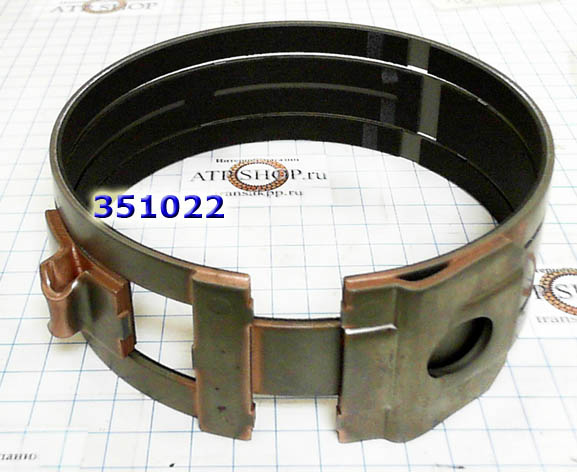

 - Лента тормозная, (3rd Gear Band)  351022.

Заказывают уже почти всегда неоригинальную ленту.

Самая популярная замена - Сальник насоса 351070  (340070) и Втулка крышки насоса 351034 —  первая проблема в случае работы в режиме масляного голодания с изношенным гидротрансформатором.

Практически при каждом капремонте режется и ремонтируется гидротрансформатор. Довольно быстро съедается фрикционная накладка блокировки, износ которой и служит источником основных проблем AW55-50.

Недостаток давления масла, поступающего от забитого гидроблока, сказывается на втулках. В первую очередь вырабатывается втулка крышки насоса 351034 (41.2x38x13.2мм).  В более редких случаях выдавливает втулки планеты.

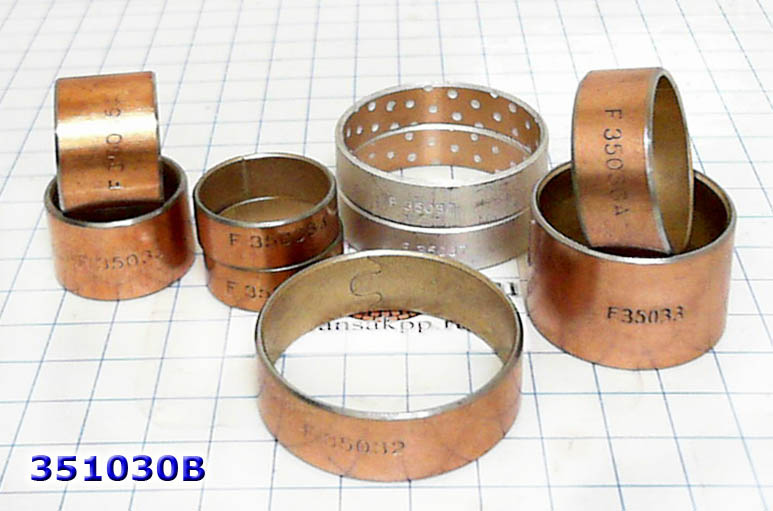

Для возрастных или "загнанных лошадок"  заказывают Комплект втулок - 8шт (или 9 шт когда поставляются "неспаренные" втулки для входного вала Ø22,17мм(=0.873`). №351030.

Втулки различны для входного вала Ø21.4мм № 351030A.

"Детской болезнью" в первый год производства было попадание антифриза в масло ATF.

Встречались «детские» болезни с гидравлическими клапанными плитами, но после последней модификации плиты (в 2004-м) гидроблоки AW55 стали служить гораздо дольше, требуя только ремонта и регламентной чистки. В последнее время мастера очень редко меняют гидроблоки и все чаще заказывают для замены выработавшие свой ресурс линейные соленоиды. Многие мастера чистят и ремонтируют с разборкой и заменой втулок 136419.

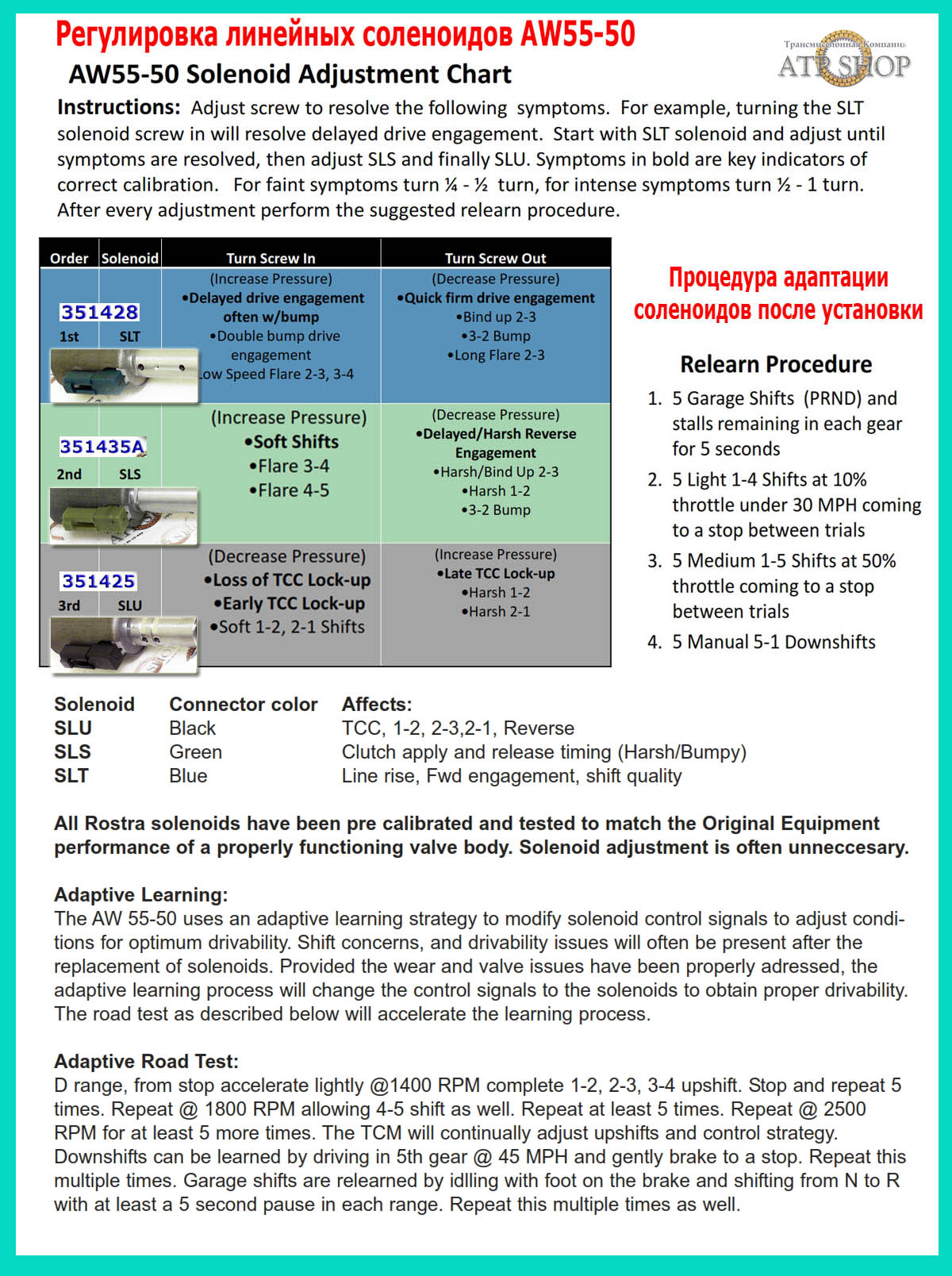

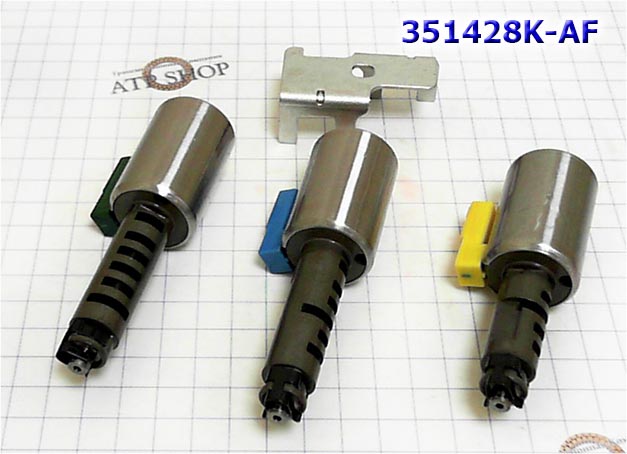

Или заменяют весь комплект самых популярных в замене соленоидов-электрорегуляторов  - №351428K. По инструкции производителей этих соленоидов настройка блока после замены не требуется, только адаптация (слева).

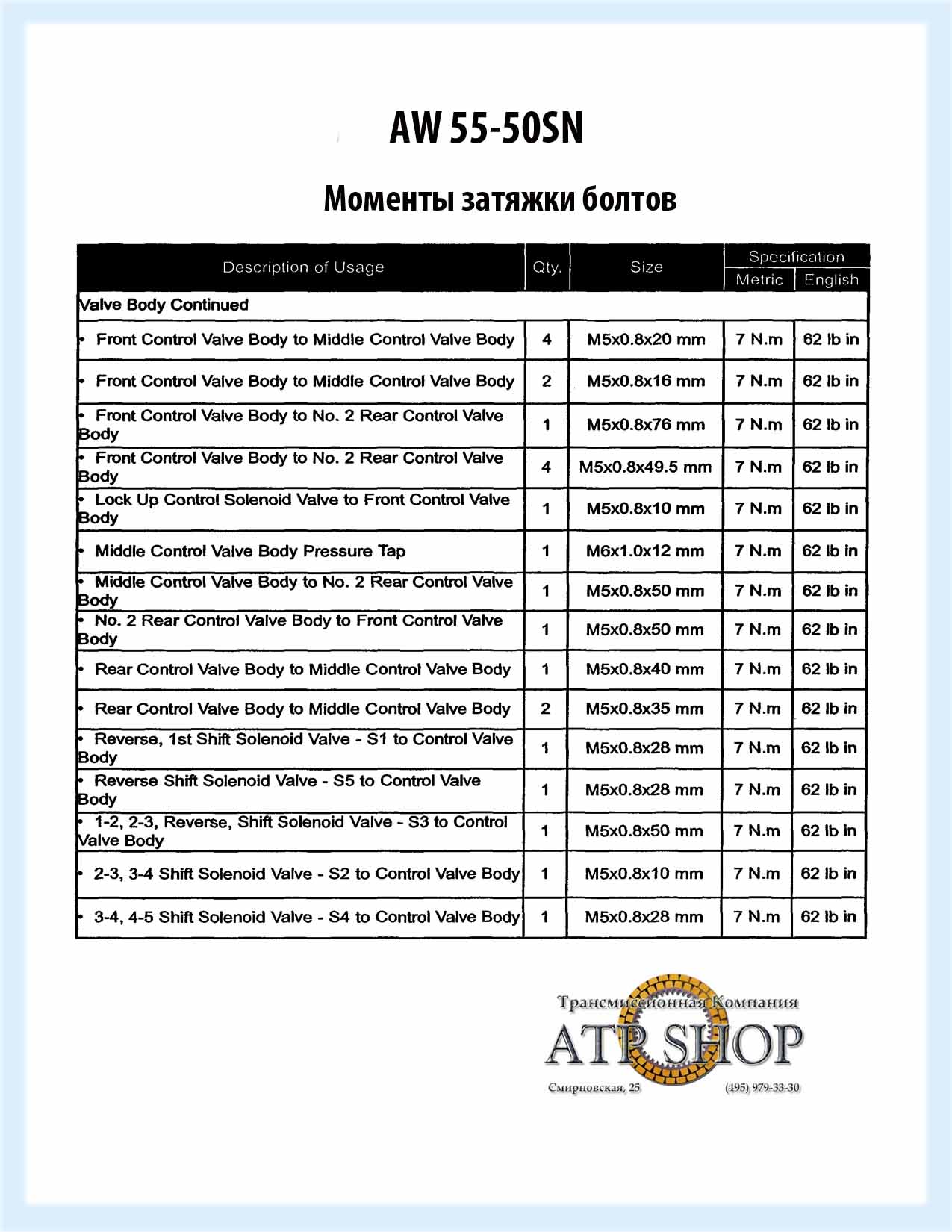

Плита гидравлическая клапанная AW55-50SN (Valve Body) 351740. Первым по статистике ремонтов стоит гидроблок Вольво периода "обкатки": 1999-2004. Реже в ремонт приходят гидроблоки акпп VOLVO (S60) выпуска после 2004 г.

В половине бюджетных капремонтов оказывается достаточным прочистка, мойка гидроблока и соленоидов.

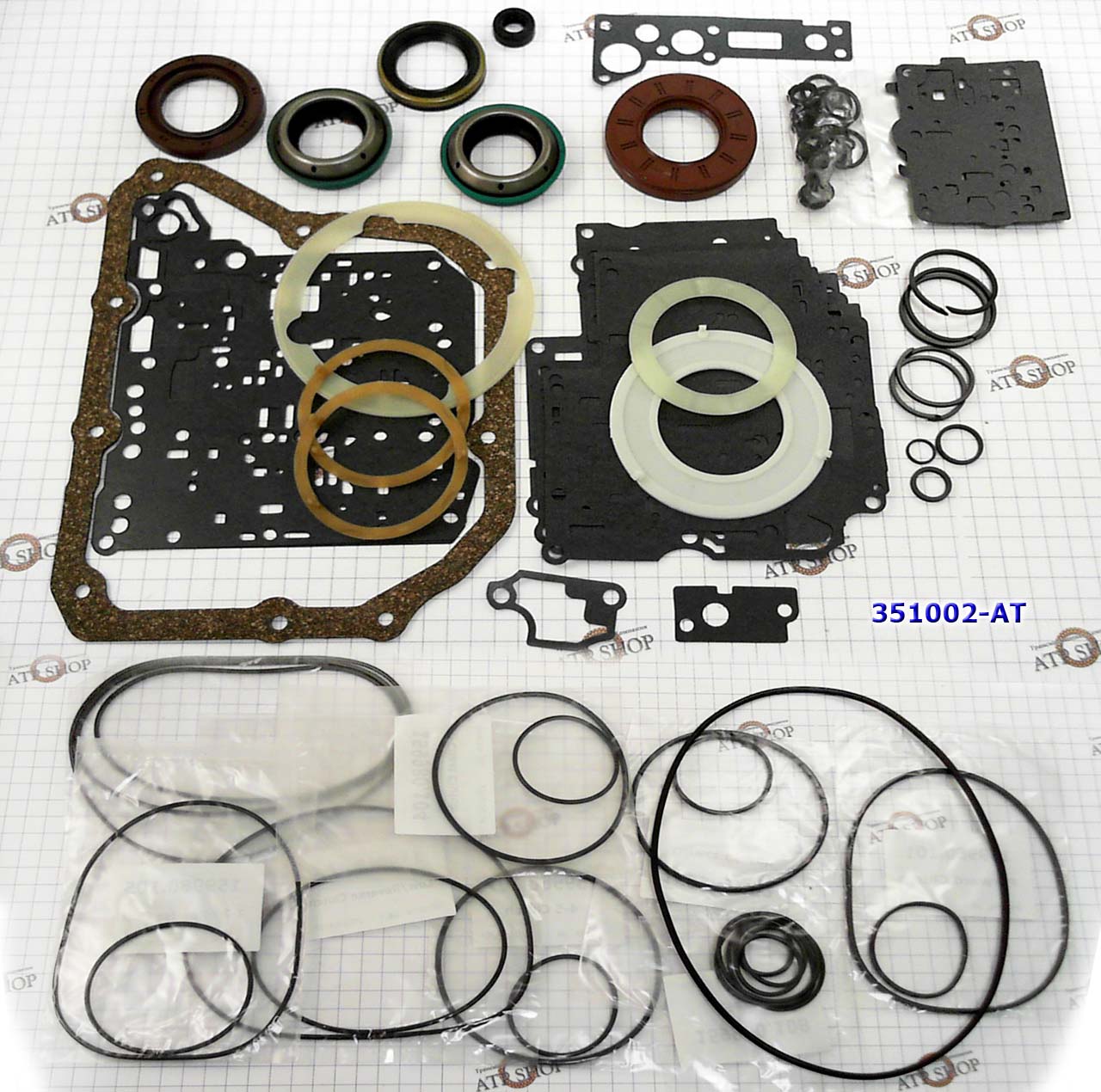

Для «быстрого капремонта» без замены расходников «железа» часто заказывают один комплект прокладок гидроблока - 351320

Модификации гидроблока были произведены в 2001-м году, когда плиту "А", сменили гидроплиты с кодами "В" и "С". А затем в 2004-м вышла новая плита с модифицированным В5- клапаном (управление тормозной лентой). Основные различия гидроблоков - в соленоидах (различны соленоиды S2 и S1), во внутренней конструкции клапанов, реле.... Всего известно 8 различных модификаций (2016 г.) гидроблока. Различить модификации гидроплит можно по маркировке ее #ID.

 Существует много других проявлений нештатной работы гидроблока, но причина большинства преждевременных (до 150-200 ткм) болезней "железа" - в недостаточном давлении масла, поступающего от гидроплиты. От грязи в масле и повышенной температуры непредсказуемо съедает и забивает каналы клапанов и соленоидов гидроплиты.

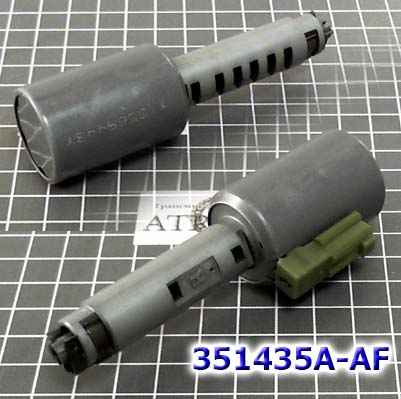

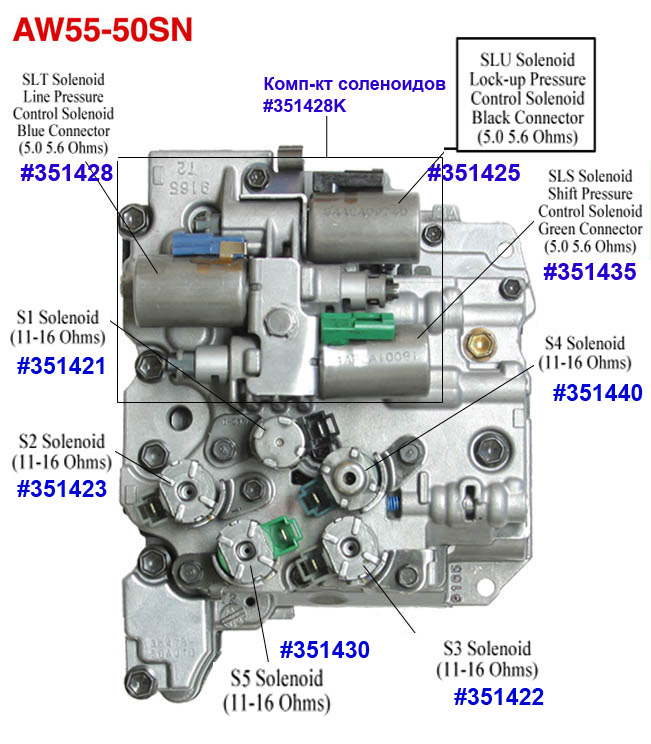

Популярный в замене соленоид SLS (схема слева) - 351435. Также часто меняют соленоиды шифтовики.

Сложные линейные соленоиды-регуляторы "съедаются" грязью гораздо раньше неубиваемых "Он-Офф"-соленоидов-клапанов S1-...-S5. Но чаще всего проблема заключается в загрязнении плунжера соленоидов, что приводит к сначала к периодическому заклиниванию плунжера-клапана, а потом и выходу его из строя. (Таблица сопротивления соленоидов - на схеме слева).

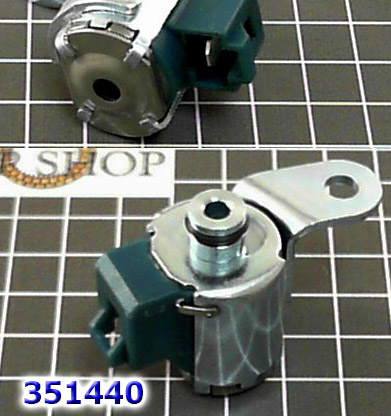

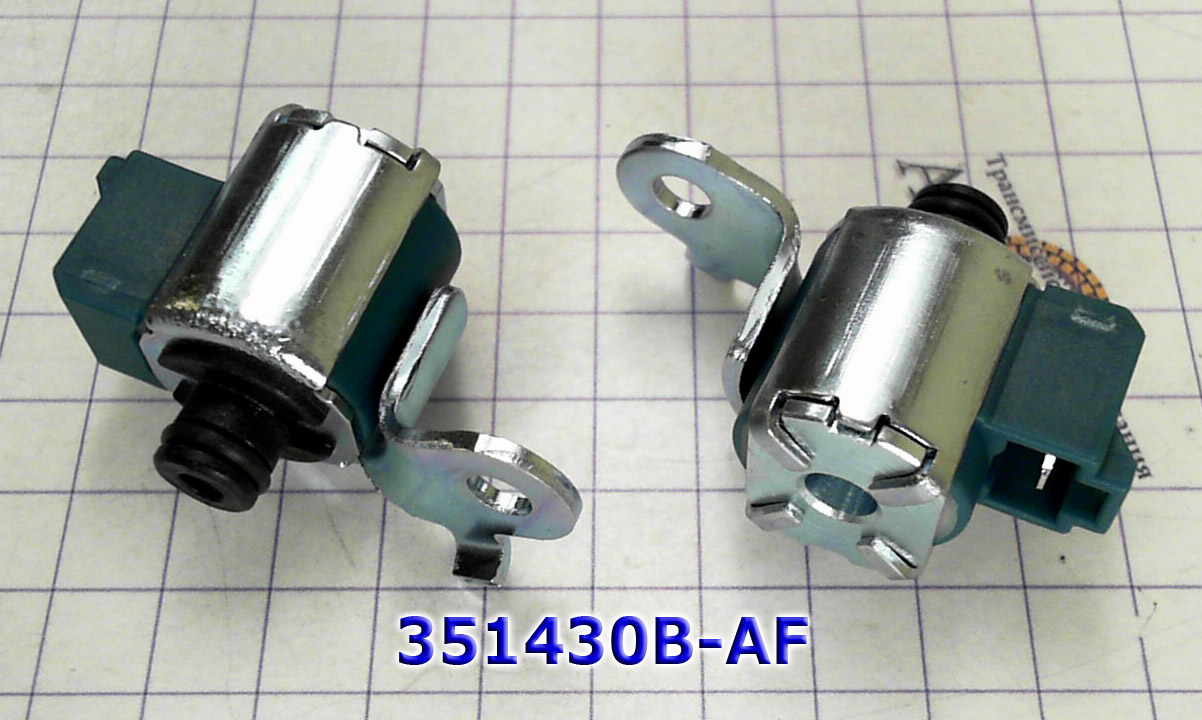

В замене также популярны соленоиды-шифтовики (от фирмы Ростра)  Reverse (S5) - 351430B и соленоид включения сцеплений (Шифт) Shift 4-5 (S4) - 351440. И другие — смотри схему.

Кроме стандартной чистки в запущенных случаях для ремонта изношенных каналов гидроплит используют ремкомплект Соннакс.

У большинства универсалов реставрация гидроплиты кончается разочарованием и клиента и мастера. Поэтому редко кто рискует латать выработанный алюминиевый сплав этой гидроплиты. Сложность в том, что в гидроблоке плунжера-золотники выполнены из анодированного алюминия (тефлон) и теперь  меньше изнашиваются. Идет износ алюминия корпуса плиты. А вариант с рассверливанием и установкой плунжера увеличенного диаметра - работа слишком тонкая и дорогая. И к тому же изношены бывают сразу несколько клапанов, что значительно усложняет диагностику и отладку работы гидроблока с новыми плунжерами.

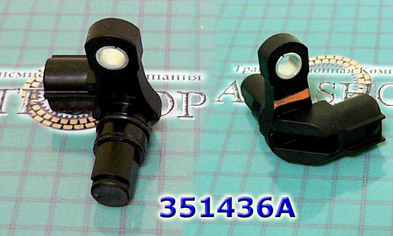

Встречается в замене (из-за перегрева) датчик скорости 351436A-AF (справа).

Если автомат работал в режиме вибраций вала с изношенной втулкой и грязным маслом, то начинается цепная реакция износа масляного насоса.

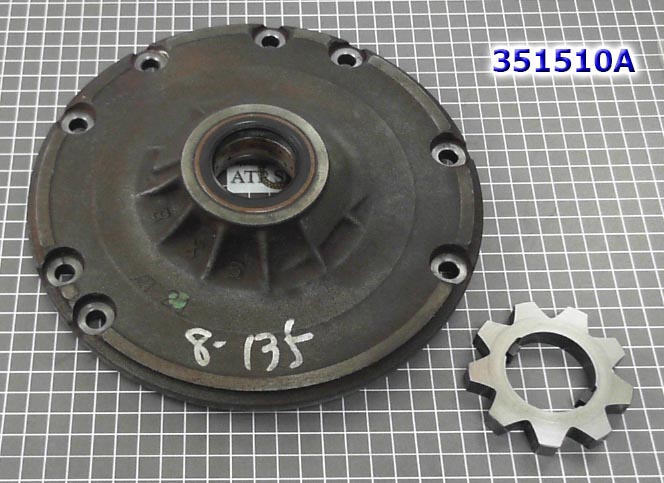

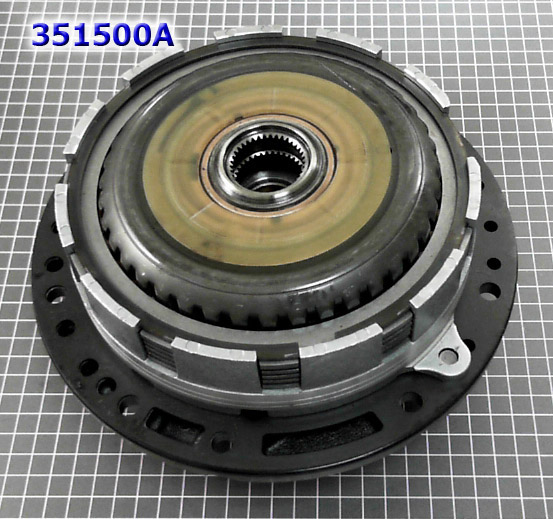

Меняют отдельно крышку (351510) или статор насоса (351520) или весь насос в сборе — 351500.

- Барабан  C1/C2 , Drum, Input  с валом 21,5 мм (или 22.2) - 351554. Износ посадочного места барабана тефлоновыми кольцами, когда владелец заездил автомат. Это приводит к потерям давления масла через кольца и сгоранию фрикционов пакета, а затем и самого барабана.

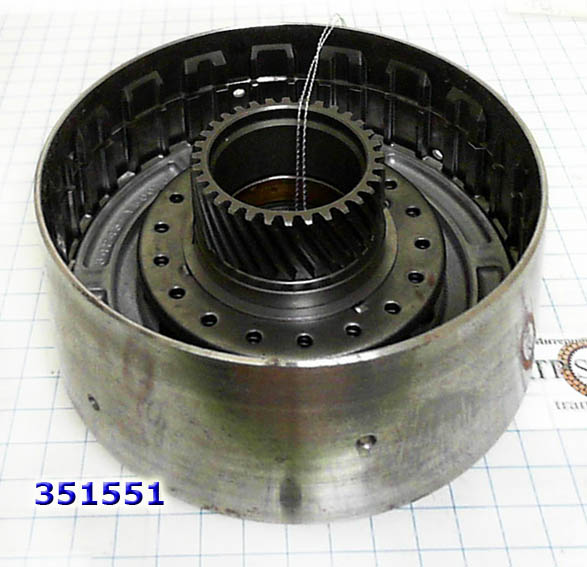

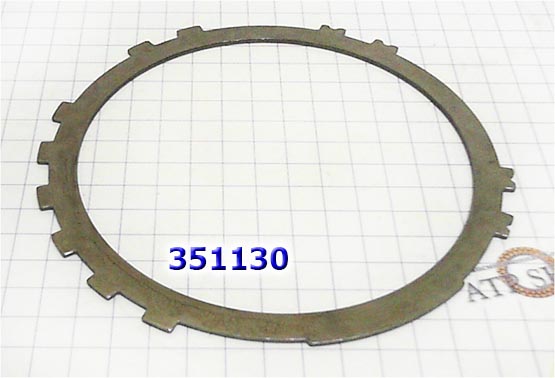

- Барабан 4-5 , Drum, Forward в комплекте - 351551. Меняется когда запущена проблема с износом тормозной ленты (351022) и сгоревшими фрикционами 1-2 Реверс - 351110, стальные диски - 351130.

Чаще всего проблемы - Износ поверхностей трения, + ломает зубья солнечной шестерни,  что приводит к износу поверхности примыкания к поршням и потере давления масла.

Проблемы "железа" AW55-50 до 300 ткм зависят в основном от того, как европейские программисты настроили ЭБУ под "своего" водителя. Ну и конечно от того, насколько упорно водитель старался проверить "железо" на прочность.

Железо AW55-50SN  - очень надежно. Можно даже сказать, что у этой айсиновской АКПП нет "болезней железа". Критерием надежности может служить факт того, что в 90% случаев ремонта "железа" 55-50 заказывают только полный комплект втулок 351030.

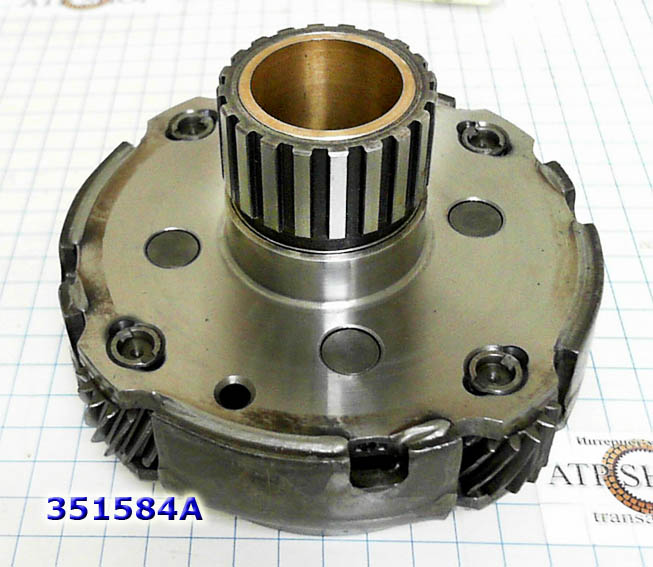

Но все-таки если водитель часто балуется педалью газа в пол, перегружая трансмиссию, то иногда перевтуливают или заменяют износившийся:  - Планетарный Ряд Задний в сборе (Volvo на 8 сателлитов)  - #351584A

В возрастных автоматах мастера часто устанавливают внешний фильтр тонкой очистки - 100019,

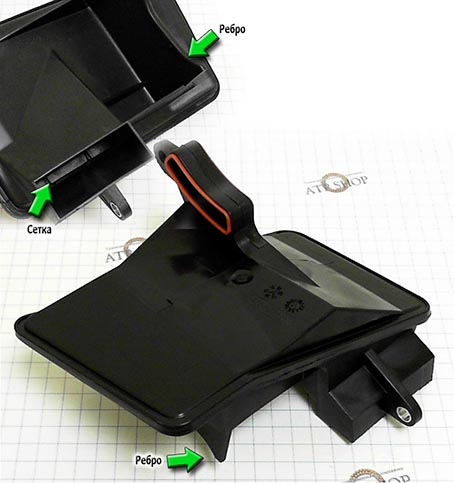

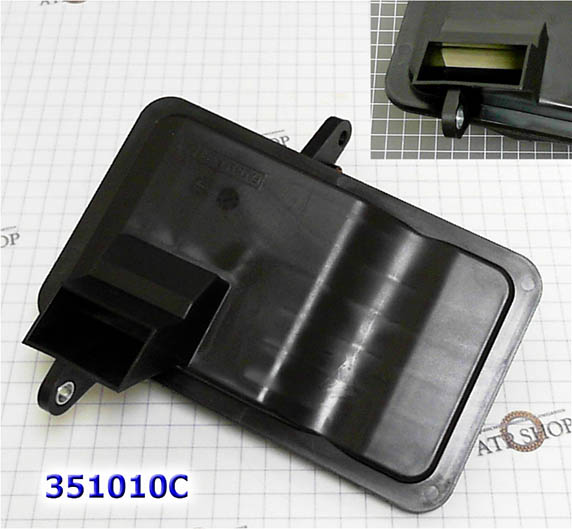

Магистральный фильтр помогает держать масло чистым и уменьшает износ узлов трения. Это рекомендуется всем автоматам, у которых штатный фильтр состоит из металлической сетки.

Такой фильтр кроме мелкодисперсной пыли от фрикционов удерживает также и клеевую основу фрикциона, в случае когда накладка фрикциона истирается до основания. Что защищает соленоиды и клапана гидроблока от зависания и износа.

Кроме того, внутри есть магнит, удерживающий железную пыль и перепускной клапан, который срабатывает, если фильтр много лет не менялся и забился напрочь грязью. Магистральный наружный фильтр на возрастных автоматах стоит менять каждый год.
