АКПП Toyota / Aisin (CVT) K310, K311, K312

Фильтр поддона K310-312 - 349010.

Опытные мастера меняют фильтр при каждой смене масла, которую рекомендуется делать через 80-100 ткм при интенсивной эксплуатации, а проверять уровень и прозрачность — через 50 ткм.

Как все вариаторы, эти коробки чувствительны к чистоте, уровню и типу масла (Toyota Super CVT). Особенно заметно качество масла начинает чувствоваться по мере старения масла и соленоидов. Осмотр поддона позволяет вовремя определить необходимость переборки коробки, не доводя до замены дорогостоящего комплекта конусов и подшипников.

Примечание: - уровень масла выставляется по переливному патрубку в поддоне при прогретой (+36...+46°) коробке и работающем двигателе.  С каждой второй частичной сменой масла мастера обязательно заменяют масляный фильтр АКПП с осмотром поддона. Замена масла — достаточно сложна и ответственна, поэтому стоит доверить ее специалистам по ремонту АКПП.

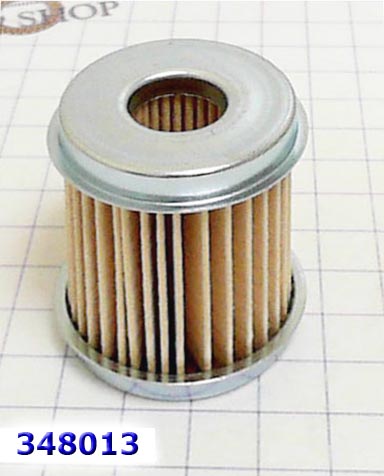

Фильтр гидроблока — тонкой очистки (K310/K311/K312) - 349013 меняется с переборкой коробки.  Такой фильтр  задерживает не только мелкую пыль, которая может оседать на золотниках гидроблока и соленоидов, но и дает дополнительную страховку гидроблоку - фильтрует на себе клеевую основу фрикционных накладок, если горело масло и фрикционы. Менять этот фильтр мастера решаются при переборке вариатора и гидроблока.

Капремонт вариатора с переборкой (как и своевременная замена масла с фильтром) продлевают конусам ресурс.

При переборке проверяют ремень на износ протектора, меняют тефлоновые кольца, сальники, прокладки, Оверол Кит.

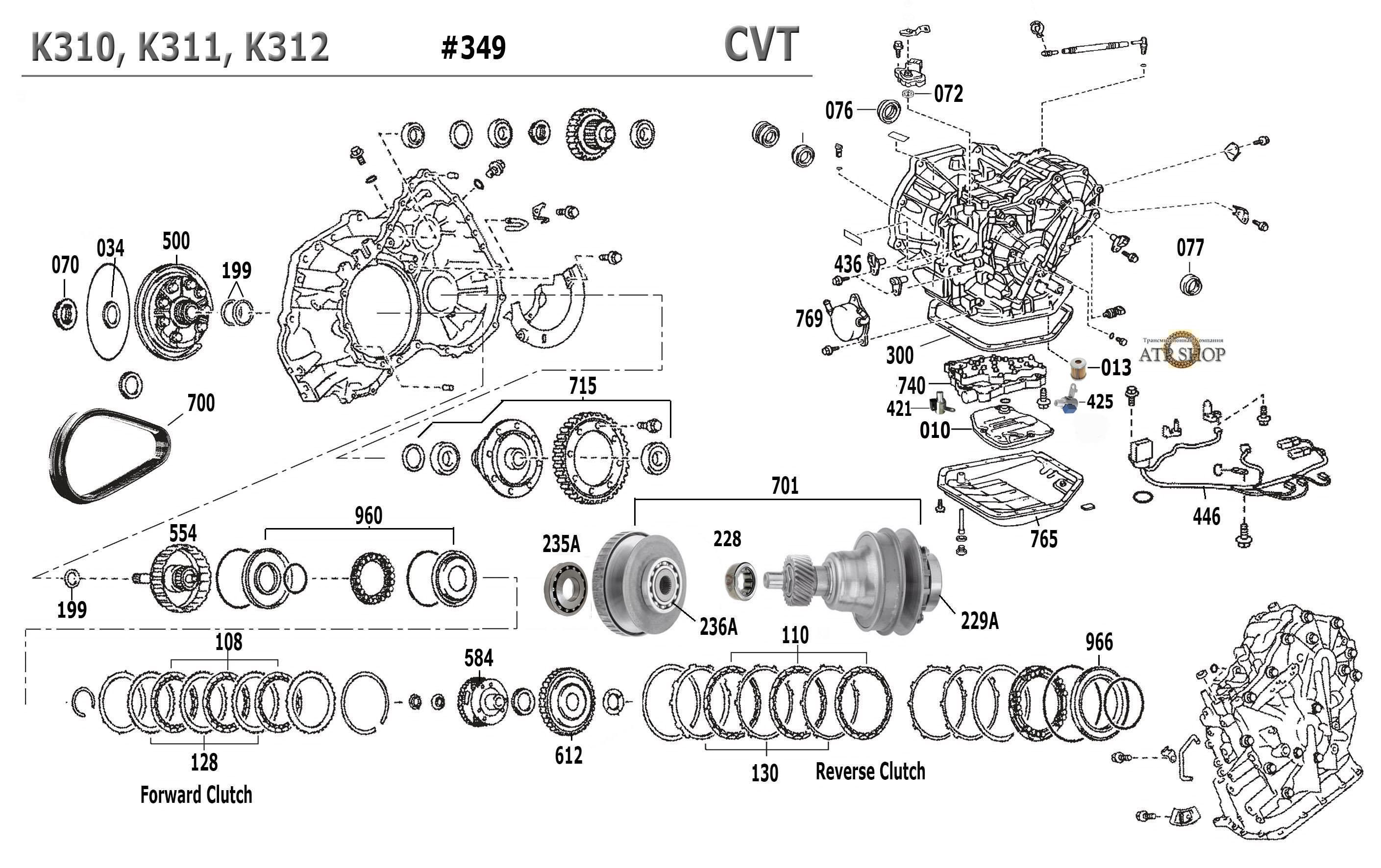

Все Ремкомплекты CVT Toyota собраны под номером #349002

Предельные нагрузки при трогании с места у вариатора К310 приводили к поломке конструктивно слабого места барабана сцепления Форвард - 349554 крепления вала (справа). На следующих модификациях эту детскую болезнь лечили настройками и программными ограничениями.

Слабое место всех вариаторов - это агрессивный разгон с места при непрогретом масле. При этом ремень изгибается на конусе по минимальному радиусу, касание сегментов ремня поверхности конуса происходит на минимальной площади и передаваемый момент - максимален, что повышает риск срыва в скольжение (особенно при холодном масле).

Поэтому программисты максимально ограничили на самых опасных режимах возможность педалью газа убивать железо вариатора. Хотя в погоне за опасным конкурентом ДСГ все-таки водителю-спортсмену демократично оставили возможность зажечь на светофоре. Свобода, как известно, подразумевает необходимость платить за удовольствия, в данном случае — досрочным капремонтом.

Самый дорогой расходный материал для этой семьи вариаторов - ремни фирмы Бош-VanDoorn (нажми номер узнать цену) - 349700.

Они ходят относительно долго, но требуют проверки и замены после гарантированных 150 ткм (зависит от манеры вождения и ...подробнее)  Необходимость замены ремня определяется износом протектора, по аналогии с шинами. Чем сильнее съедена насечка протектора, тем раньше ремень сорвется в скольжение при продавливании педали газа. Эксплуатация в спортивных режимах с изношенным ремнем приводит к перегрузке и износу подшипников. Что выражается в вибрациях и гуле и приводит к цепной реакции разрушения вариатора.

При этом ленты ремня растягиваются (на доли миллиметра) до предельных значений, что увеличивает люфт сегментов и их наклон к конусам. Что по цепной реакции проскальзывание заставляет компьютер до предела увеличить натяжение ленты и убивает ресурс подшипников.

И на максимальных скоростях лента рвется, когда наступает старение металла лент, что бывает не часто. Гораздо раньше ремень перестает передавать крутящий момент и заменяется. Оттягивание замены ремня приводит к задирам и износу зеркальной поверхности конусов, что практически приговаривает конуса к списанию.

Подшипники всех вариаторов — считаются «расходником».  Собраны под номерами 349236, 349235, 349229, 349228.

При работе на максимальном давлении (при изношенном ремне) начинаются вибрации, которые запускают цепную реакцию износа всех подшипников от динамических нагрузок.

Если люфт заметен только у одного подшипника (обычно первым в замене встречается самый нагруженный передний подшипник - 349236  ведомый вал), это маркер того, что остальные подшипники (349235 и 349229) тоже испытали перегрузку с недопустимыми вибрациями, процесс износа запущен.

При обращении в ремонт первым делом проверяют износ пластиковых (тефлоновых) колец (348199), из-за которых возникают потери давления масла и заменяют их после пробегов св. 150 - 200 ткм. Чем агрессивнее разгоны и чем реже менялось масло с фильтрами - тем раньше наступает износ прокладок. Сильный износ колец запускает износ фрикционов. В первую очередь — Forward.

В случае нехватки давления на фрикционах компьютер через линейные соленоиды все шире открывает канал клапанов. В запущенных случаях, когда владелец долго гоняет машину с изношенными прокладками и грязным маслом, соленоиды работают на полное сечение, и все равно недодают давления масла, из-за чего горят "вечные" фрикционы Forward - 348108 вместе со стальными дисками - 348128 и сами соленоиды.

Если масло при смене пахло горелым, то это маркер к замене не только сгоревшего сцепления Форвард, но и фрикционов Реверса, даже если их износ минимален. В этом случае мастера заказывают Комплект фрикционов -№348003.

Эта проблема встречается в ремонте K310/K311 даже чаще, чем износ ремня. Поэтому с заменой фрикционов всегда меняют все прокладки и кольца с сальниками. Фрикционы для семейств K310/K311/K312 и K110 - взаимозаменяемые.

Если долго оттягивали замену фрикционов и колец из Ремкомплекта расходников К310-312, то вместе с фрикционами сгоревшего пакета Форвард меняют весь поршневой комплект (поршень+ретейнер) сцепления Форвард - 349960.

Критический износ ремня при работе с грязным маслом и под перегрузками приводит к повреждениям поверхности конусов и необходимости их замены - 349701.
