АКПП 02E(DQ250) , DSG-6 (DQ250) Каталог деталей.

Все АКПП

АКПП Audi / VW DQ250 (02E) DSG



DSG (Direct-Shift Gearbox)

– Коробка передач прямого переключения с двойным сцеплением  (Преселективная коробка передач)

Амбициозный проект XXI века - новое направление в автомобилестроении, призванное создать автоматическую трансмиссию, превосходящую по плавности переключения и экономичности традиционные ступенчатые автоматы, а по мощности и надежности - вариаторы.

схема 6DCT450

Основан на идее двойного сцепления:  Пока одно сцепление работает, второе - ... (читать дальше) Здесь эволюция автоматов пошла под знаменем компактности: Сократить до минимума все фрикционы сцепления и засунуть их в одно место: в гидротрансформатор. А также - Убрать из бублика двойную систему разгона (лопасти турбин и фрикцион блокировки), оставив только проскальзывающие фрикционы блокировки. И это тоже  - запихнуть в "бублик".

Пусть производители гидротрансформаторов трансформируются.

Здесь "бублик" лишился дублирующей функции масляных турбин - "трансформации момента", которую вполне успешно выполняют шестерни, но приобрел непривычные ему функции постоянного включения-выключения блокировки. Конструкторы ДСГ с восторгом собрали все яйца в одну корзину (двойную корзину сцепления) и объявили эту конструкцию будущим автоматических трансмиссий. Идея гениальная по своей конструктивной простоте, но космически сложная.

Главная проблема напоминала типичную проблему авиаконструкторов - вибрации, переходящие в саморазрушительные, и относительно короткий ресурс до замены. Износ фрикционов даже наполовину уже приводит к повышенным зазорам, худшему охлаждению и нештатной работе корзины сцепления. И фрикционов стало в несколько раз меньше, чем в классических АКПП при том, что нагружаются они в несколько раз сильнее.

запчасти для ремонта этой акпп (Интернет-магазин)

Подобрать ремкомплекты для капремонта ДСГ - нажми клавишу слева.

DQ250, 02E, DSG-6 (передний привод)

6-ступенчатая коробка DSG со сдвоенным "мокрым" сцеплением DQ250 - 02E (S-tronic) была первой запущена в производство в 2003-м для авто от 1.6 до 3.2л. Фольксваген стал ставить ее серийно на многие модели (GOLF, JETTA, PASSAT, RABBIT, SCIROCCO, SHARAN, TOURAN). А также изредка на дорогие модели своих подопечных - Seat и Scoda.

схемаКоробка изначально могла передавать довольно большой крутящий момент - до 350 Нм на некоторых модификациях. Но при передаче проектного момента ок. 250 Нм на некоторых режимах при относительно небольших пробегах стали возникать нештатные вибрации в двойном сцеплении и усиленный износ железа главного барабана сцепления. Поэтому многие DQ250 ограничили максимальный момент до 200-220 Нм с соответствующими двигателями до 2-х литров.

корзина сцепления двойная 02E (DSG) VW

Конструкция роботизированной коробки передач разрабатывалась инженерами VAG совместно с американским зубром трансмиссий "Борг Ворнер".

Первый вариант Фольксвагеновского 02Е (DQ250) имел неудачную конструкцию двухмассового маховика, болезни которого приводили к поломке двойного сцепления.  У этой модификации в течение всего "детского возраста" встречались и частые проблемы с Мехатроником (на схеме слева) и Двойным барабаном сцепления - №123550A

Позже настройки компьютера чуть "прикрутили", ограничив возможности водителя вырываться из потока на светофорах и ресурс этих замечательных коробок стал приближаться к своим конкурентам - вариаторам и ступенчатым автоматам GM.

В целом DQ250 у большинства водителей уже служат довольно надежно 2-5 лет. До 5 лет продлена гарантия автопроизводителя (только VW).  Но и в этот срок пока еще велик процент обращений с проблемами вибраций, с рывками, дрожаниями, проблемами с двойным сцеплением, с датчиками скорости, стружкой в коробке, которая убивает Мехатроники.

Первые ремонты  02Е (DQ250)​ заключаются в заменах фильтров: (123010A), внешнего фильтра теплообменника 123013A и масла, которое рекомендуют менять вместе с внешним фильтром. Соленоиды требуют высокой степени очистки масла, чувствительны к грязи.

масло 02E

Масло лучше менять чаще, желательно - через каждые 40-60 ткм (после окончания гарантийного срока). Масла в коробке - ок. 7.2л, для частичной замены требуется от 5.2 литров. Масла для ДСГ появились на рынке достаточно неплохого качества. Оригинальное - G 052 182 A2. Фильтр 02E 123010A— одноразовый, с фетровой мембраной, мастера покупают только Неоригинал.

Масло сливается через контрольную пробку снизу коробки. Заливается через отверстие для фильтра. Проверка уровня и чистоты масла производится через отверстие для слива, но с установленной переливной пробкой. При заведенном двигателе и положении рычага в "P" при температуре ок. +45ºС  должно начать вытекать масло. Если масло не вытекает при этой температуре — то производят долив масла.

магниты поддона ДСГ с ежиками стружки Вместе с сменой масла опытные мастера рекомендуют снимать поддон и чистить от ежиков стружки магниты. Если на магнитах скопилось значительное количество стружки, то чтобы не губить Мехатроник - пора разбирать коробку для профилактического ремонта.

фильтр 02Eвнешний фильтр 02E
Узнать цену - нажми номер на желтом фоне

соленоид ДСГ плитаМелкие и частые ремонты DQ250 - замена VFS соленоидов, которые забиваются или съедаются грязью из масла и теряют свои характеристики изменения потока и давления масла, из-за чего компьютер бракует их, отказываясь работать с таким соленоидом. Соленоидный блок имеет в конструкции миниатюрную анодированную клапанную плиту.

- Соленоиды DQ250 переключения сцепления К1 и К2 (№215 и №216)- №121431.

Отвечают за включение  сцеплений 1 и 2 в двойном барабане. Получают обратно из барабана масло, загрязненное фрикционной взвесью и крошками металла от износа барабана и первыми вырабатывают свой ресурс.

DQ250 Valve Body- Соленоид главного давления (№217) - 123421A - нагружен больше остальных. При длительной работе в грязном и перегретом масле изнашиваются золотник и каналы, давление в линии увеличивается, и при переключения скоростей чувствуются толчки и удары.

- Соленоиды качества переключения (№233 и 371) - 123421AD. Отвечают за мягкое и безопасное включение-выключение сцеплений, в случае их износа компьютер бракует эти соленоиды и переводит коробку в аварийный режим, чтобы доехать до сервиса.

Замена всего гидроблока-Мехатроника DQ250 - редкий заказ из-за высокой его стоимости - №123740A.

Соленоид (регулятор давления)(на площадке), Solenoid 02E(DSG)/DCT470 (DSG)/DCT450 (DSG) VFS 2005-Up, OEMDQ250 Solenoid Valve bodyсоленоид ДСГ
Узнать цену - нажми номер на желтом фоне

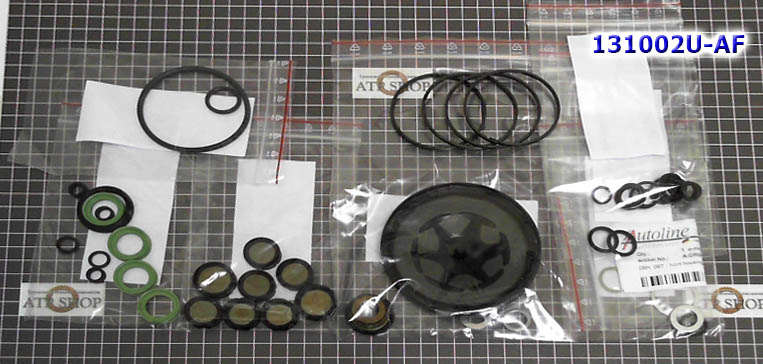

Переборку 02E -DQ250 с заменой колец, сальников и фильтров  проводят с Ремкомплектом прокладок и сальников (Оверол Кит) - №123002A.

Заменить соленоиды и не заменить пластиковые кольца считается временным решением проблем этой замечательной коробки. Изношенные кольца сразу же вынуждают соленоиды работать на максимальном потоке, что приводит к сокращению и без того невысокого ресурса соленоидов.

Ремкомплект прокладок и сальников - ДСГ6 02Е

Мастера, освоившие ремонт  02Е (DQ250), меняют расходники (фрикционные и стальные диски) двойного барабана -  123003A. Фрикционные диски — с особой насечкой устанавливаются по направлению вращения, чтобы маслопроводящие канавки фрикционов усиливали циркуляцию масла, а не снижали. Чувствительны даже к небольшому износу, с «обмелением» маслоотводящих каналов и увеличением зазоров в пакетах сцепления.

Увеличенные зазоры приводят к толчкам при переключении. Опытные мастера для уменьшения зазоров и оттягивания замены фрикционов используют «хитрые» шайбы, которые позволяют еще несколько месяцев поездить на старых фрикционах.

Комплект стальных дисков для двойного сцепления - 123004A.

Комплект фрикционов - ДСГ6 02ЕКомплект фрикционов - ДСГ6 02Е
Узнать цену - нажми номер на желтом фоне

Когда не решаются рисковать с ремонтом двойного барабана или если металл барабана критически изношен, то меняют сразу:

- Двойная Корзина сцепления\муфта  02Е (DQ250) в комплекте с фрикционами - №123550AK.

- Front Seal Cover  02Е (DQ250-#123070A, крышка обрезиненная, она же - сальник-манжета, которая отвечает за подтекания масла и, также как сальники, выходит из строя из-за проблем (вибраций) двойного барабана. Крышка - конструктивно капризный элемент, с ней следует работать осторожно, оберегая обрезиненные края и не допуская ударов и падений.

Кроме барабана источником стружки металла являются шестерни дифференциала. Детали железа обычно снимают с БУ автоматов.

барабан сцепления в сборе 02Е

Несомненно, что как и традиционные ступенчатые АКПП трансмиссии ДСГ доработают, доведут до совершенства, а сроки первых капремонтов стопроцентно отодвинут за отметку пробега в 100 -150 ткм, сохранив при этом все анонсированные плюсы этих трансмиссий.

Ближайшие годы покажут насколько перспективно (или не очень) это новое направление развития. Какие трансмиссии выберут такие "флюгеры" рынка как шведы из Вольво и англичане из Лэндровер-Ягуара, которым постоянная угроза банкротства не позволяет играть с ошибочным выбором трансмиссии.

Пока ДСГ занимают сегмент рынка:  "Ласточки", когда модная машина позволяет гордиться выдающимися характеристиками разгона, дизайна, но не рассчитана на долгий век жизни во 2-х руках и легко заменяется владельцем на более современную и модную модель после 3-х 4-х лет эксплуатации. Как легко меняют смартфоны на новую, более заряженную модель.

 На каких авто устанавливалось это семейство АКПП:

Авто  Модель Год выпуска Страна сборки   Двигатель Модель Альтернативное имя
AUDI A3 03-.. BEL DEU HUN 6 SP F/AWD L4 1.6L 1.8L 1.9L 2.0L V6 3.2L DQ250(02E) WD Clutch
AUDI Q3 11 SPAIN 6 SP F/AWD L4 1.6L 2.0L V6 3.2L DQ250(02E) WD Clutch
AUDI TT 03-.. HUN 6 SP F/AWD L4 2.0L V6 3.2L DQ250(02E) WD Clutch
SEAT ALHAMBRA 10-.. PRT 6 SP F/AWD L4 2.0L DQ250(02E) WD Clutch
SEAT ALTEA/XL 04-.. ESP  6 SP F/AWD L4 1.9L 2.0L DQ250(02E) WD Clutch
SEAT LEON 05-.. ESP  6 SP FWD L4 1.6L 1.9L 2.0L DQ250(02E) WD Clutch
SEAT TOLEDO 04-08 ESP  6 SP FWD L4 1.8L 2.0 DQ250(02E) WD Clutch
SKODA LAURA 05-.. IND 6 SP FWD L4 1.9L 2.0L DQ250(02E) WD Clutch
SKODA OCTAVIA 04-.. CZE SVK UKR 6 SP F/AWD L4 1.9L 2.0L DQ250(02E) WD Clutch
SKODA SUPERB 08-.. CHN CZE IND RUS UKR 6 SP F/AWD L4 1.8L 2.0L V6 3.2L 3.6L DQ250(02E) WD Clutch
VOLKSWAGEN BEETLE 03-06 MEX 6 SP F/AWD L4 1.9L L5 2.5L DQ250(02E) WD Clutch
VOLKSWAGEN CADDY VAN 04-10 POL RUS 6 SP F/AWD L4 1.9L DQ250(02E) WD Clutch
VOLKSWAGEN EOS 06-.. PRT TWN 6 SP FWD L4 1.6L 2.0L V6 3.2L DQ250(02E) WD Clutch
VOLKSWAGEN GOLF/GOLF PLUS/GTI 04-.. BEL CHN DEU RUS ZAF 6 SP F/AWD L4 1.4L 1.9L 2.0L V6 3.2L DQ250(02E) WD Clutch
VOLKSWAGEN JETTA/JETTA WAGON 05-.. MEX RUS ZAF 6 SP F/AWD L4 1.6L 1.9L 2.0L L5 2.5L DQ250(02E) WD Clutch
VOLKSWAGEN PASSAT 05-.. CHNDEU IND RUS 6 SP F/AWD L4 1.8L 2.0L V6 3.2L 3.6L DQ250(02E) WD Clutch
VOLKSWAGEN SCIROCCO 08-.. PRT 6 SP FWD L4 1.6L 2.0L DQ250(02E) WD Clutch
VOLKSWAGEN SCIROCCO 10-.. PRT 7 SP FWD L4 2.0L DQ500 WD Clutch
VOLKSWAGEN SHARAN 10-.. PRT 6 SP F/AWD L4 2.0L DQ250(02E) WD Clutch

VOLKSWAGEN
TIGUAN 10-.. CHN 7 SP FWD L4 1.4L - 2.0L DQ500 WD Clutch
VOLKSWAGEN TOURAN 04-.. CHN DEU IDN 6 SP F/AWD L4 1.4L 1.6L 1.9L DQ250(02E) WD Clutch

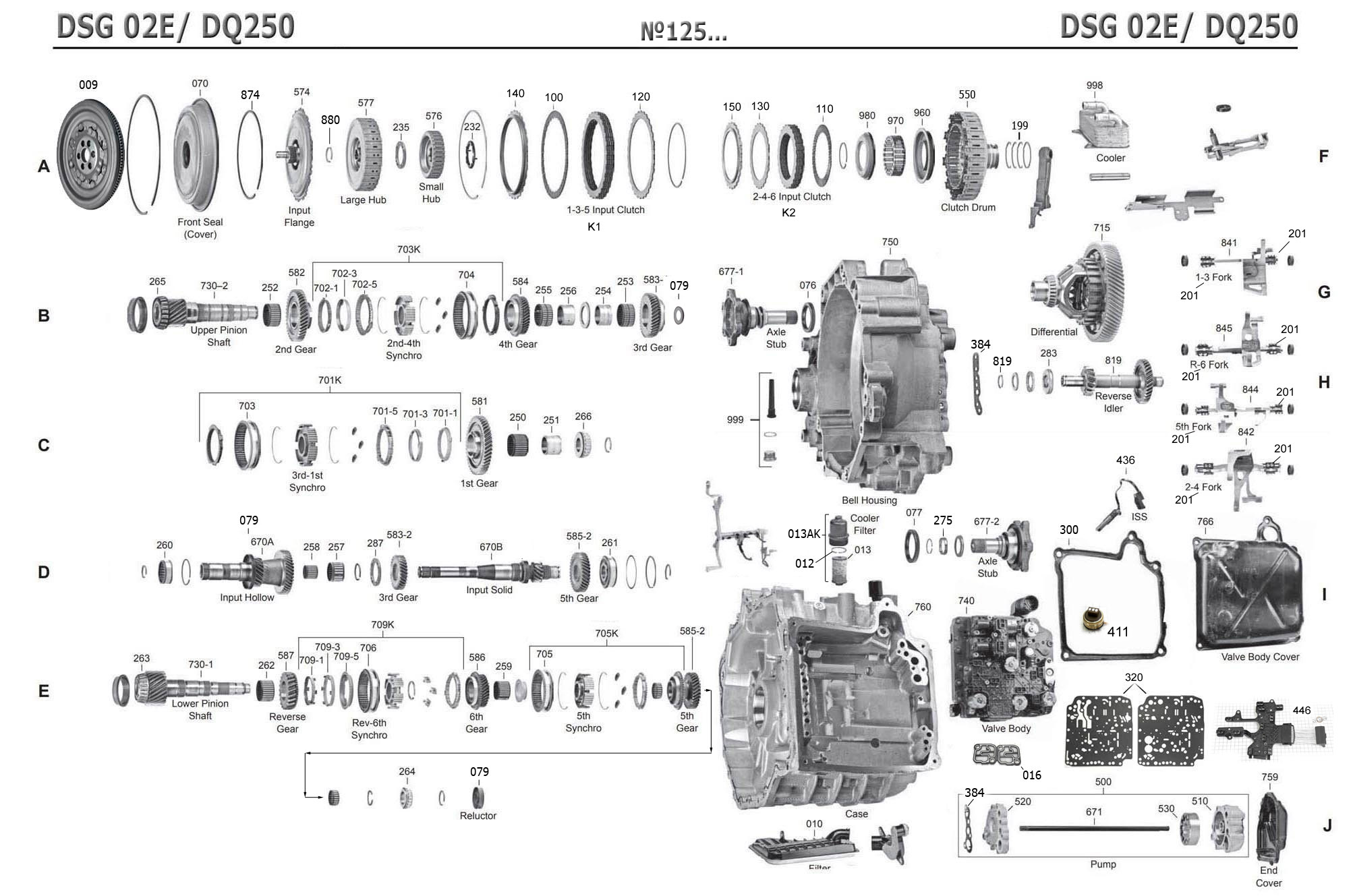

Примерный ассортимент запчастей для ремонта DQ250

Актуальную цену и наличие - можно узнать, нажав номер детали.
Полное наименование Код, узнать наличие\цену
Комплект Прокладок и Сальников, DQ250/02E (DSG/DCT) 2004-Up (Ремкомплект\ Оверол кит\ Overhaul Kit) 123002A
Комплект Прокладок и Сальников без передней крышки и поршней, DQ250/02E (DSG/DCT), 2003-11, (Ремкомплект\ Оверол кит\ Overhaul Kit) 123002AD
Комплект фрикционных дисков DQ250/02E (DSG/DCT) 2003-11 123003A
Комплект стальных  дисков, DQ250/ 02E (DSG/ DCT) 2003-11 123004A
Мастеркит DQ250/02E (DSG/DCT) 2003-11  (Комплект прокладок и сальников, всех фрикционов и сталей) Master Kit, состоит из комплектов 123002A-PR + 123003A-EM + 123004A 123007A
Внутренний фильтр гидроблока, DQ250/02E (DSG/DCT) 2003-Up 123010A
Внутренний фильтр гидроблока, DQ250/02E (DSG/DCT) 2012-Up, Полностью пластиковый, Маркировка #02E-325-429E 123010AC
Внутренний фильтр гидроблока, DQ250/02E (DSG/DCT) 2003-Up Заборник ближе к центру 123010AD
Фильтр Масляный наружный, DQ250/02E (DSG/DCT) 2005-Up (c уплотнительным кольцом 14a) 123013A
Крышка передняя обрезиненная, Front Cover, DQ250/02E (DSG/DCT) 2005-Up (бывшая 131070A-EM) 123070A
Сальник привода DQ250/02E (DSG/DCT), Диаметр нар. 65.27мм. 2005-Up 123076A
Сальник привода DQ250/02E (DSG/DCT), Диаметр нар. 73.15мм. 2005-Up 123077A
Фрикционный диск, Friction plate DQ250/02E (DSG/DCT) K1, (28Tx2.35x162.8x192.7), 2003-up (бывшая 131100A-EM) 123100A
Фрикционный диск, Friction plate DQ250/02E (DSG/DCT) K2, (32Tx1.85x105x138), 2003-up (бывшая 131110A-AF) 123110A
Стальной диск 02E/DQ250(DSG) Steel plate, K1 (2.3 mm)   30 х 2.3 х163 123120A
Подшипник первичного вала DQ250/02E (DSG) Bearing Input (Rear), (65 х 27 х19) 2003-Up (НА ЗАКАЗ) 123261A
Прокладка масляного поддона , Gasket DQ250/02E (DSG), (входит в состав ремкомплекта прокладок и сальников)  oil pan, 2006-up 123300A
Соленоид-Электрорегулятор давления 3-4, Solenoid VBS - NH (Normally High) №217 или №218, 02E/DQ250(DSG), 0BH/DQ500(DSG), BTR M11(S9, S6, S5), BTR M78 2005-Up (Смотрите изображение) (бывшая № 131421A-E 123421A
Соленоид-Электрорегулятор давления 5-6, Solenoid VBS - NL (Normally Low) №233 или №371, 02E/DQ250(DSG), 0BH/DQ500(DSG), BTR M11, BTR M78 2005-Up (Смотрите изображение) (бывшая № 131421B-EM) 123421AD
Соленоид-Электроклапан, (N88, N89, N90, N91) DQ250 (02E) Solenoid, Un-Balanced Actuator (бывшая № 131421C-EM) 123422A
Трубка смазки шестерен DQ250 (02E) Маркировка: 02E-145-311B 123698A
Набор инструментов для установки клапана 225740-02K  0B5\DL501 123741
Вилка включения R/6-й DQ250 (02E) Маркировка: 02E-311-562D 123845A
Поршень обрезиненный, 02E, DQ250 (DSG)  K2 2003-Up 123960A
Держатель поршня, RET 02E, DQ250 (DSG)  K2 123980A
Комплект Прокладок и Сальников, DQ250/02E (DSG/DCT) 2004-Up (Ремкомплект\ Оверол кит\ Overhaul Kit) 123002A
Вал выходной №1 с подшипником(без обоймы), DQ250/02E (Длина - 230ММ. Зубов -  17 СНАРУЖИ. Насечек на зубах - 4)  123730A
