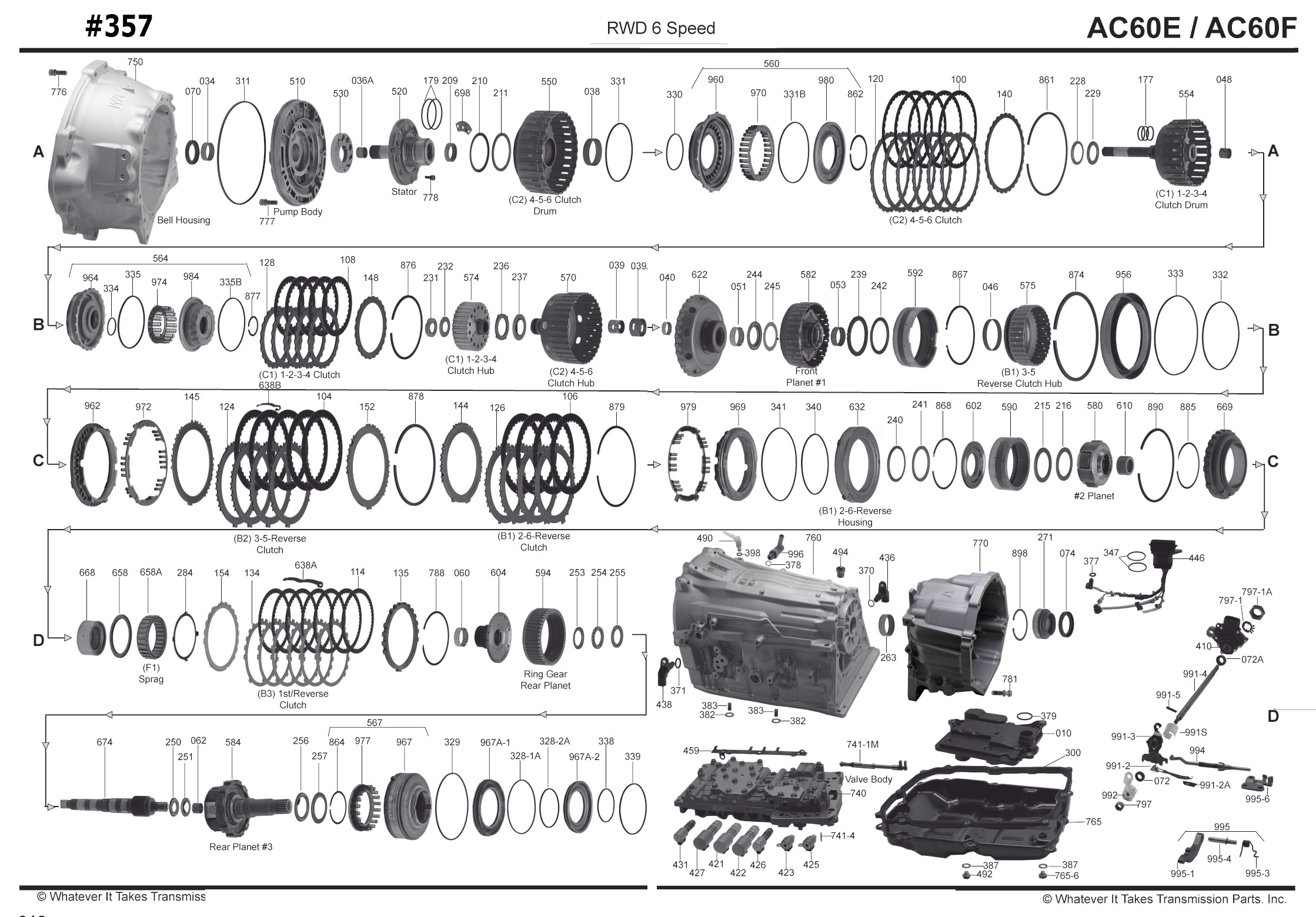

АКПП AC60F\E Каталог деталей.АКПП AC60F\E Каталог деталей.

Все АКПП

АКПП Toyota / Aisin AC60E /F

 2015-м вышла модификация 6-ти ступенчатой АКПП продольного расположения AC60E на Тойота Такома с 3.5 литровым двигателем. Позже эта модификация стала массово устанавливаться на LC Prado 150, и американцев HiLux, Hiace, Regius Ace...

Надежная 6-ступка "неубиваемой" конструкции, проверенная на своем старшем и более мощном брате AB60E.

Конструкцию еще упростили, гидроблок с соленоидами сделали еще проще, чтобы обеспечить надежность работы и экономию топлива.

Первые годы требуется только регулярная смена масла и фильтра. В капремонт на переборку приходят «рабочие лошадки» со сгоревшими пакетами Форвард и Директ и забитыми соленоидами.

масло

 Фильтр масляный, Filter АКПП AB60F /AS68RC / A465Замена масла (Toyota WS, ок. 11.2l), фильтра - №357010 и ремкомплектов расходников (ниже).

Масло ATF в AC60 рекомендуется проверять на прозрачность каждые 50 ткм, а после 100 ткм произвести частичную смену масла (срок первой смены - в зависимости от агрессивности вождения и езды с пробуксовкой), а затем - по мере загрязнения масла.

Электроника коробки довольно тонко настроена и чувствительна к уровню и качеству масла. Смена масла требует знания специфики и опыта. Для контроля за уровнем и качеством масла доливают 200-300 мл масла в заливное отверстие (сбоку) и затем при заведенном холодном двигателе (селектор в Р) открывают переливную пробку в поддоне и при температуре ATF от +40ºС начинает вытекать лишнее масло. Затем осматривают на содержание взвеси, запах и прозрачность, по которым определяют степень износа блокировки бублика.

Фильтр экономные владельцы меняют каждую вторую частичную замену масла, осторожные - с каждой сменой масла: - №357010. Для LC и пикапов 4WD с глубоким поддоном свой фильтр с высоким заборником.

Подобрать ремкомплекты - нажми клавишу слева.запчасти для ремонта этой акпп (Интернет-магазин)

Болезни автомата AC60 напоминают типичные болезни родственной по конструкции и более мощной модификации AB60. Но в целом при достаточном прогреве масла зимой и своевременной замене масла эта коробка потребует переборки только после 6-8 лет активной эксплуатации. И в основном из-за старения уплотнений из резины и бумаги.

Узнать цену - нажми номер на желтом фоне

В замене часто встречается барабан сцепления Forward (С1) 357554.

Фрикционы Форвард 357108 и стальные диски 357128

и стоящие снаружи диски Директ С2 357106 и стальные диски 357126.

Досрочный износ этих пакетов связывают с экстремальной нагрузкой на холодном масле или длительными пробуксовками.

При сгоревших фрикционах мастера всегда меняют тефлон, прокладки и сальники — 332002.Узнать цену - нажми номер на желтом фоне

Грязное от взвеси фрикционной пыли масло оседает в гидроблоке, а так как все клапана из гидроплиты перенесены в конструкцию соленоидов, то единственным местом ремонта и чистки становятся соленоиды.

В первую очередь соленоид блокировки гидротрансформатора (357428), принимающий на себя всю грязь из гидротрансформатора, главного пачкуна АКПП.

35280-34010В гидроплите AC60 установлены 7 соленоидов, наиболее часто заказывают:

Соленоид главного давления 357428.

И соленоид блокировки гидротрансформатора — 357425.

соленоид ЕРС

Стоимость и наличие необходимых Вам позиций для ремонта можно проверить в интернет-магазине,  нажав для поиска детали номер на оранжевом фоне.

На каких авто устанавливалось это семейство АКПП:

Авто  Модель Год выпуска Страна сборки   Двигатель Модель
TOYOTA LAND CRUISER PRADO 150 2017-...   6 SP AWD 2.8L AC60F
TOYOTA LAND CRUISER 2019-..   6 SP R/AWD V6  AC60F
TOYOTA TACOMA 2015-..   6 SP R/AWD 2.7L AC60A\F
TOYOTA HILUX 2015-.. JPN 6 SP AWD 2.4L

AC60E\F

TOYOTA HIACE 2019-.. JPN 6 SP AWD

2.8L

AC60E\F

TOYOTA HILUX 2015-.. JPN 6 SP AWD 2.4L

AC60E\F

Примерный ассортимент запчастей для ремонта этой АКПП.

Актуальную цену и наличие - можно узнать, нажав номер детали.

Комплект Прокладок и Сальников с шайбами, без поршней, AC60E 2015-Up, (Ремкомплект\ Оверол кит\ Overhaul Kit) 357002
Комплект фрикционов, Friction Module, AC60F 357003
Фильтр масляный (высокий заборник) AC60F 4WD, Toyota Tacoma, Prado (150), HiLux, Filter 2015-Up 357010A
Фильтр с прокладкой поддона AC60F, полный привод, высокий заборник  357010K
Фильтр масляный (низкий заборник), Filter, AC60 Toyota HIACE/Regius Ace  2015-Up 357010
Сальник, AC60E/AC60F насоса [55x37x7.6 мм] 357070
Диск фрикционный AC60F 1st BRK (B1)/REVERSE (5-6) (36Tx1.8x161) 2015-up  357100
Диск фрикционный AC60F Direct(С2) (36Tx2x169) 2015-up  357106
Диск фрикционный AC60F Forward(C1) (30x2x128) 2015-up   357108
Диск фрикционный AC60F B2 (36Tx 1.8 x 169) 2015-up   357112
Диск фрикционный AC60F 4th Brake (B4) (48Tx1.55x140) 2015-up, Segmented 357114
Диск стальной, AC60F Reverse 5-6 (#1 Brake) (B1) (18Tx2,5x129) 357120
Диск стальной (30Tx3x154) Direct(С2) AC60F 2015-up 357126
Диск стальной, Steel AC60F Forward (C1/1-2-3-4) [24Tx106x2.95 мм] 357128
Стальной диск, AC60F B2 Brake [16Tx2.6x140]  357132
(Заказывайте по позиции 337134) Диск стальной, 4th Brake (B4)/Low-reverse AC60F 2015-up 357134
Прокладка поддона "резина", AC60E/AC60F 2015-Up (входит в состав ремкомплекта прокладок и сальников)  357300
Соленоид (SL), Solenoid AC60F 2015-up 357421
Соленоид-Электрорегулятор AC60F блокировки гидротрансформатора TCC/Converter Lock-Up (SLU), Solenoid 2015-up 357425
Соленоид-Электрорегулятор главного давления AC60F LINEAR SLT (EPC), Solenoid 2015-up 357428
Соленоид-Электрорегулятор линейного давления AC60F LINEAR SL1/SL2/SL3/SL4, Solenoid 2015-up 357435
Барабан с входным валом сцепления Форвард (C1) Drum W/Shaft AC60E/AC60F Forward C1 357554
