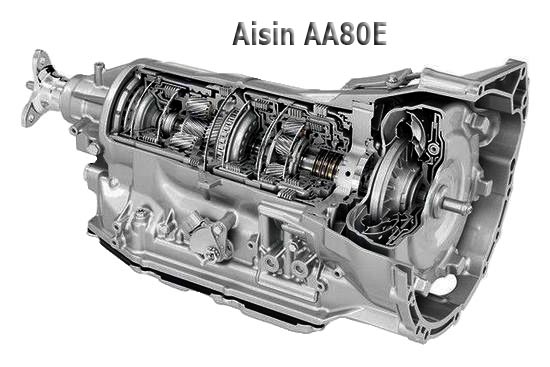

АКПП Toyota / Aisin AA80E/ TL-80SN

8-скоростная семья АКПП AA80E (TL-80SN для Lexus) производства Aisin Co, устанавливается с 2007 года на заднеприводные Лексусы LS460 (IS, GS460), Тойоты LandCruiser и Кроун Маджеста с V8 двигателями от 4.6 до 6.0 литров. Разработано несколько модификаций с различным максимумом по крутящему моменту. AA81 — второе поколение, агрегатирована с двигателями V6 на 3.5l.

Модификация АА80F - для полноприводных LS460. Максимальный крутящий момент - до 550Нм. Родственна конструктивно айсиновскому автомату для Ауди-Фольксваген - TR-80SD (0С8). Многие детали взаимозаменяемы.

Имеется модификация для американских Cadillac CTS VSport с увеличенным пределом крутящего момента  - до 600 Нм.

Первая в мире 8-ми ступенчатая АКПП для заднего привода (разработана в 2004-м). Здесь передаточные числа раздвинуты до пределов желаемого, чтобы можно было на первой скорости "стоять" в пробках с передаточным числом 4.6 и на хайвее использовать две понижающих передачи с числами 0.82 и 0.68 для еще большей экономии топлива. Вряд ли стремление превзойти это рекордное число скоростей (8) в будущем для серийных машин имеет какой-то практический смысл. Разницу между коробками ZF Aisin и лучшими моделями DSG соответствующей мощности сможет почувствовать только экстрасенс или пилот Формулы, убив пару таких коробок на предельных скоростях и оборотах.

В 2011 вышла младшая модификация AA81E для двигателей 3.5 V6 Лексус 350 и 250. Разрабатывалась на конструктивной основе 6-ти ступенчатой AA80E и многие детали взаимозаменяемы. С 2014 года ее еще раз модифицировали под другие двигатели и выпустили под названием AE80F (TL80NF)

Конструкция айсиновского заднеприводного «железа»  традиционно считается "неубиваемой" и долгоживущей. Использованы все последние наработки 6-ти ступенчатых предшественников (A960), чтобы капремонт гидроблока оттянуть за заветный порог в 200 ткм, когда все первые владельцы уже сменят машину.

Используется синтетическое масло ATF тип - Тойота WS . Полный объем - около 10,5 литра. Для частичной замены масла при снятии и чистке гидроблока или замене соленоидов сливается меньше масла (3.7-4л).

Масло считается несменяемым до первого капремонта, но как и у всех современных АКПП высокие температуры и часто используемый "режим проскальзывания" муфты гидротрансформатора приводит к ускоренному загрязнению масла и загрязнению, а позже и износу соленоидов и гидроблока, от чего спасает своевременная замена масла. Мастера рекомендуют в этом автомате менять масло раз в 60-100 ткм, в зависимости от агрессивности вождения. Замена масла проводится с заменой фильтра гидроблока с двойной фетровой мембраной 338010.

Масло рекомендуют менять после первых 60-80 ткм в зависимости от агрессивности вождения и степени загрязнения масла. Проверка уровня и качества масла производится по переливному отверстию и определенной температуре ATF, и лучше - специалистом по АКПП.

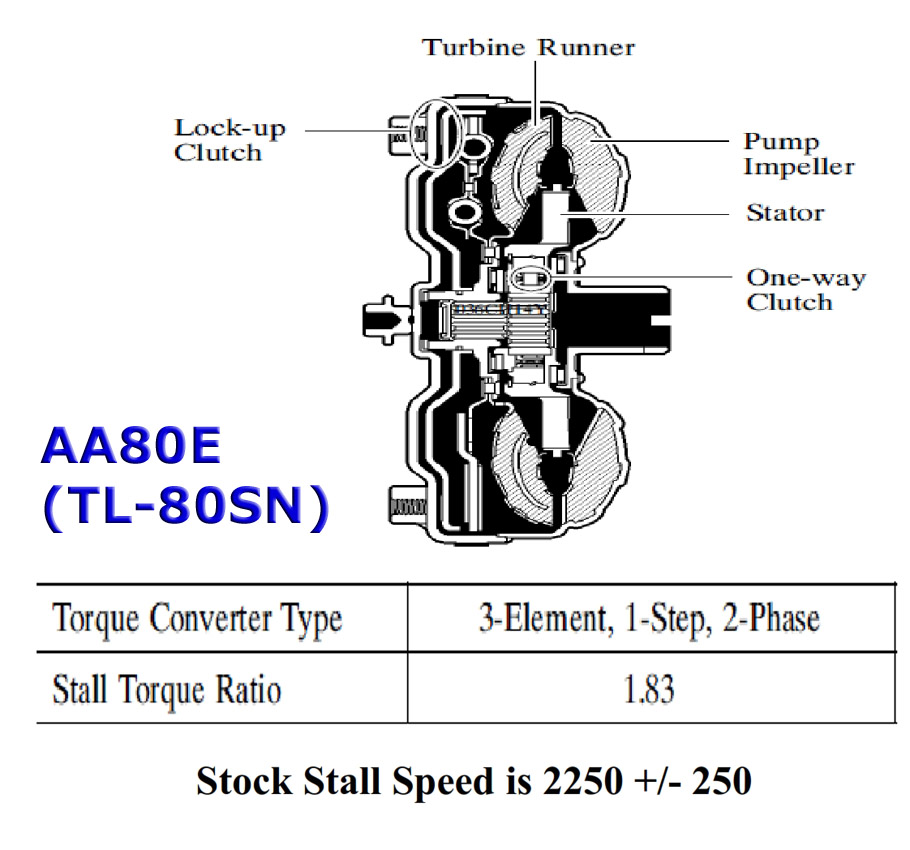

 "Режим проскальзывания" фрикциона блокировки включается с 4-й скорости и чем сильнее утоплена педаль газа, тем раньше этот режим включается. И тем скорее убивает фрикционную накладку ГДТ. Но Айсин традиционно настраивает электронику ЭБУ более щадяще для своих АКПП по сравнению с конкурентами. У немецкой 8НР45 блокировка гидротрансформатора может включаться уже с первой скорости. Чтобы добавить драйва водителям, которые хотят зажечь в секвентальном (ручном) режиме управления - японцы позволили включаться блокировке бублика уже со второй скорости. То есть - почти сразу со старта.

Подобрать ремкомплекты - нажми клавишу слева.

Из "железа" типичная для таких конструкций проблема - втулка и сальник насоса, которые первыми реагируют на износ блокировки гидротрансформатора и перегрев. Подтекание масла через сальник насоса/гидротрансформатора 338070 является маркером для диагностики и чистки гидроблока и ремонта гидротрансформатора. Дальнейшая эксплуатация с таким подтеканием может привести к необходимости замены втулки насоса, а то и самого насоса.

Ремонт первого уровня заключается в чистке гидроблока и соленоидов. Коробка считается неубиваемой, поэтому первые ремонты обычно начинаются после 7-8 лет эксплуатации, когда бумажные прокладки гидроблока задубели и готовы раскрошиться любым морозным утром.

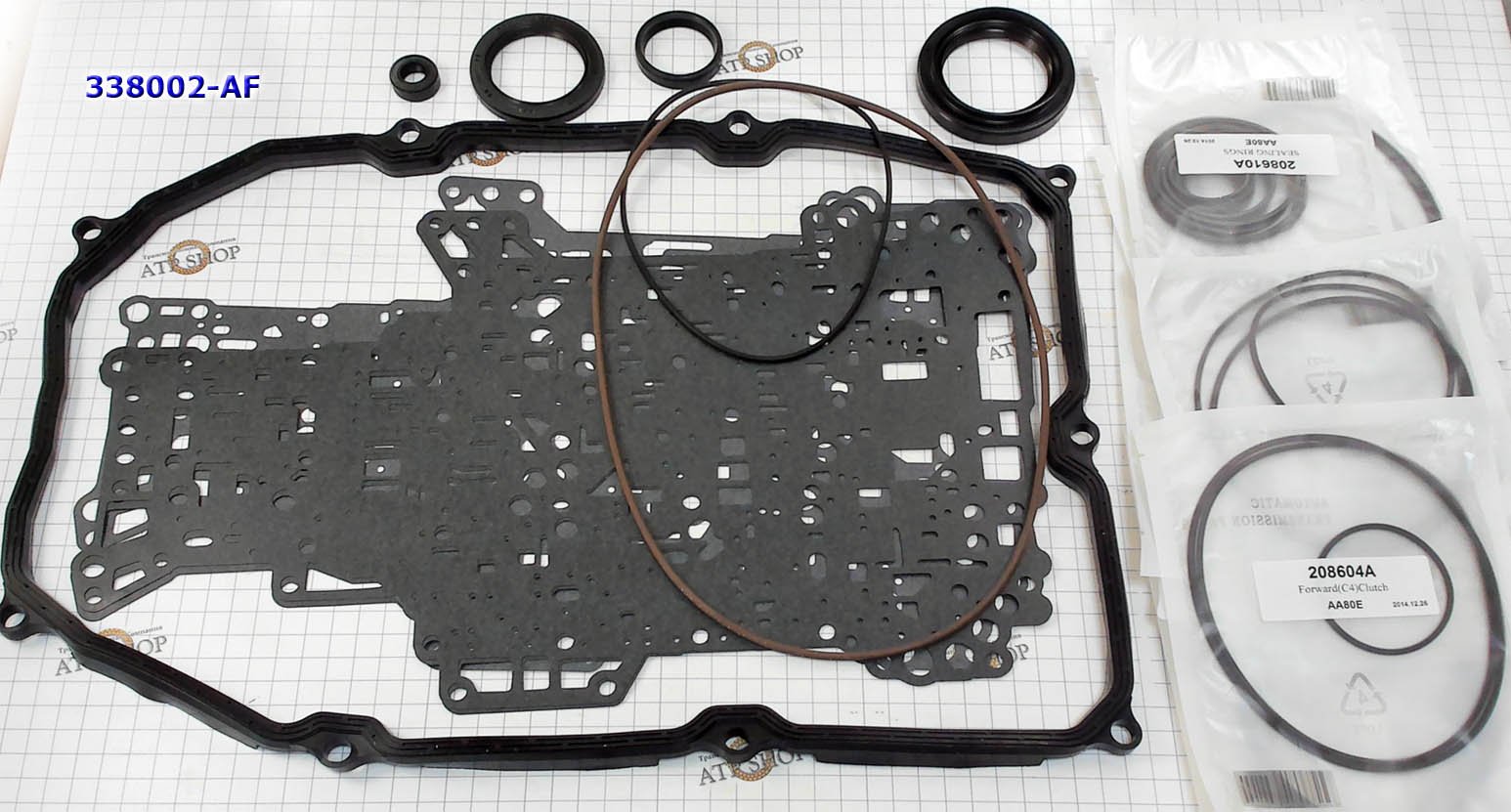

Полная переборка производится с заменой Ремкомплекта прокладок и сальников (338002), фрикционов (по отдельности или всем комплектом 338003) и фильтра (338010).

Реже мастера меняют только сгоревшие диски пакета Реверс (338110 — 338130)

Имеется 2 линейных соленоида PWM малых (SLU, SLT, управляют плунжерами гидроблока) 338428-338431.

И 5 соленоидов регуляторов SL (PWM) больших 338422. Управляют сцеплениями напрямую.

И 2 соленоида-электроклапана SR - SL, 3-way 338421, 338431. Работают штатно гораздо дольше.

Как и положено в айсиновских АКПП - первыми изнашиваются - соленоид блокировки трансформатора SLU - 338428, который принимает на себя все грязное и перегретое масло из изношенного "бублика". И с ним вместе - Главный соленоид магистрального давления LPC (SLT), через который идет все масло на остальные соленоиды - 338431. При переборке гидроблока подачей давления в соответствующие каналы гидроблока проверяется срабатывание сцеплений, если в гидроблоке значительных протечек не обнаружено, то заменяют поршни, даже если их резиновые фартуки выглядят «свежими».

Мастера рекомендуют следить за чистотой масла TL-80SN особенно внимательно. И в случае слишком быстрого загрязнения масла после предыдущей частичной смены, стоит сдать в ремонт гидротрансформатор, не допуская "съедания" фрикциона до клеевого слоя, что особенно сильно вредит соленоидам AA80E и гидроблоку.

Прокладка поддона - 338300.

Может понадобится ввести в компьютер (TСМ) «код компенсации» для адаптации автомата.

Сама конструкция железа всех заднеприводных АКПП Айсин считается "неубиваемой", выполнена с большим конструктивным запасом и обычно ходит без серьезных проблем всю жизнь автомобиля. Если, конечно, следить за маслом и своевременным ремонтом бублика, чисткой соленоидов и гидроблока.

Цены на детали для ремонта АКПП AA80E (TL-80SN) можно посмотреть нажав на код детали на желтом фоне.

Авто	Модель	Год выпуска	Привод	Двигатель	Модель
AUDI	Q7	2010-2015	задний	3.0L, 3.6L, 4.2L	TL-80SN
TOYOTA	Crown Majesta	2009-2013	задний		AA80E
TOYOTA	Crown Athlete	2013-…	задний		AA81E
TOYOTA	Land Cruiser	2015-2021	полный\задний	5.7L	AE80F
TOYOTA	Tacoma 2WD	2017-…	задний	2.4L	AL80E
CADILLAC	CTS	2014-2019	задний	V6_3.6L	TL-80SN
LEXUS	LS460	2007-2017	полный\задний		AA80E\F
LEXUS	GS460	2019-...	задний		AA80E
LEXUS	IS F	2008-2014	задний		AA80E
LEXUS	GS F	2016-2020	задний		AA80E
LEXUS	IS500 F	2021-...	задний		AA80E
LEXUS	GS350	2014-2019	задний		AA81E
LEXUS	IS350	2014-...	задний		AA81E
LEXUS	RC350	2015-...	задний		AA81E
LEXUS	RX350\Sport	2013-2022	задний		AA81E
LEXUS	LX570	2015-2021	задний		AE80F
Hongqi	HS7	2019-...	задний		TL-80SN
Porsche	Cayenne	2010-2018	задний	3.0L, 4.2L, 4,6L	TR-80SD
Porsche	Panamera	2013-2017	задний	3.0L	TR-80SD
Volkswagen	Touareg	2010-2018	задний	3.0L, 3.6L, 4.2L	TR-80SD

Актуальную цену и наличие - можно узнать, нажав номер детали.

Описание позиции	Код детали  (нажми узнать наличие)
Комплект прокладок и сальников AA81E 8spd (Ремкомплект\ Оверол кит\ Overhaul Kit) (С ВОШЕРАМИ)	338002
Комплект прокладок и сальников AA80E/TL80SN (Ремкомплект\ Оверол кит\ Overhaul Kit) 2008-UP	338002-AT
Комплект прокладок и сальников AA80E/TL80SN c ретейнером Реверс, (Ремкомплект\ Оверол кит\ Overhaul Kit)	338002-PR
Комплект фрикционных дисков AA80E/TL80SN , Friction pack (07-Up) ALLOMATIC USA	338003
Фильтр масляный, Filter AA80E/TL-80SN	338010
Сальник/манжета масляного насоса, AB60E/F/AA80E (62.1х44х6.0) 2007-up (входит в состав ремкомплекта прокладок и сальников 338002) Seal Pump 2006-up	338070
Сальник выходного вала AA80E (73х50,8х8,5/14) 2007-up (входит в состав ремкомплекта ...002)	338074
Фрикционный Диск [36Tx1.95x146.6] AA80E Reverse/ C4 2009-Up	338110-LN
Фрикционный Диск [50Tx1.55x180] AA80E B2 2009-Up	338114-LN
Стальной диск AA80E Reverse [32Tx2x133.2] 2009-up	338130
Прокладка масляного поддона "резина", AA80E/TL-80SN Gasket Oil pan 2008-up (входят в ремкомплект прокладок и сальников)	338300
Соленоид-Электроклапан AA80E (TL80SN), включения пакетов сцеплений (Шифт), Solenoid Shift 3WAY SR,  2009-up	338421-EM
