АКПП Toyota / Aisin A40-A46DE, A42D*, A43D*, A44D*, A46D*, (AW03-72*)



табличка АКПП 03-71LEЛегендарная неубиваемая серия А40D (А42, А43, А44, А45, A46) производства Айсин Ворнер, входящей в группу "Тойота", ходит с 1985-го как 3-х ступенчатая 03-55(А40), а с 1979 года как 4-х ступка на заднеприводных автомашинах с двигателем от 1.6 до 3л. 4-х ступка получила букву D в название и дополнительное сцепление "Овердрайв" 4-й скорости в конструкцию.

В основном это — праворульные Hiace, Liteace, Previa, Mark II и остальные тойотовские заднеприводные авто, катавшиеся (и до сих пор катающиеся) по Азии.

Для внешнего мира была выпущена модификация с другим гидроблоком AW03-70 .../72 или AW371, AW372, которую ставили себе Судзуки, Мицубиши, Додж, Исудзу и многие другие. Под именами: KM148(4WD), V4AW2 (4WD) или R4AW2 (2WD). Вольво назвал эти модификации: AW-70 ... AW-72.

Для нетойотовских авто модификации А40 получили ветвь айсиновских имен от 03-70LS до 03-72LE, в которую в 1979м добавляли принудительную блокировку муфты (L), электронное управление усовершенствованного гидроблока (Е) и прочий апгрейд управления, оставляя железо практически без изменений. Слева - можно посмотреть таблицу соответствий названий коробок по версии Айсин и Автопроизводителей.

В 1981, 1984-м, (когда проектировщики автоматов еще не жалели металла для деталей) вышла модификация "D", в корпусе которой появился наружный соленоид Овердрайв, позже в гидроплиту ввели два соленоида-шифтовика, что стало классической схемой управления для 4-х ступок. A40D использовалась на Тойотах. А для остальных авто вышли модификации А42 (03-70), А43 (03-71), А44(03-72), которые для разных авто имели множество своих названий, которые имеют интерес только для историков АКПП.

А в 1990 и 1992-м  вышли модели "DL" (с механической блокировкой гидромуфты LockUp) и уже современный вариант: "DE" - с Е- электронным управлением, с фрикционом гидромуфты и с парой управляющих соленоидов в гидроблоке. DF - F - модификация для полного привода.

В 2000-м они были обновлены гидроблоки и запущены в серию - самые ходовые в ремонте модели этой серии: A44DE, 46DE \F (Previa), A42DE, 43DE, аналоги 03-70 /..72. Ниже - перечень машин, на которые устанавливались эти трансмиссии.

Сама коробка - пример классической конструкции, которую широко использовали после нее и ZF в своей "неубиваемой" 4HP22, и американцы Форда в своей  A4LD. Конструкция почти всех заднеприводных акпп обеспечивает равномерный износ всех узлов и хороший запас прочности у железа, поэтому эти коробки легко ходят по 500 ткм. Ремонты раньше заключались в основном в замене коробки на БУ. Но в последние годы все больше статистики по капремонтам этой неубиваемой и самой простой в капремонте трансмиссии.

Типичными проблемами А40-семейства являются болезни "старости":

- съеденный фрикцион блокировки гидротрансформатора, который в приниципе не мешает эксплуатировать машину, как позволяют ездить убитые амортизаторы. Только съеденная блокировка часто приводит к значительным вибрациям, убивающим сначала сальник и втулку насоса, а затем и сам насос. После пробегов в 300 ткм обязательно при капремонте меняют фрикцион блокировки муфты, чтобы сберечь гидроблок от клеевого состава в масле - 330001.

Ремкомплект прокладок и сальников для АКПП A44DE - A46DE

- изношенные фрикционы пакетов Директ - Форвард и Реверс. Возрастная машина почти гарантированно требует замены этих фрикционов.

- от старости и перегревов дубеет резина, изнашиваются кольца, что недодает давления пакетам и жжет фрикционы.

Запчасти и ремкомплекты для этой АКПП

Подобрать ремкомплекты - нажми клавишу слева.

Капремонты в основном заключаются в переборке и чистке с заменой расходников - съеденных фрикционов и прокладок с сальниками. Ремкомплекты прокладок и сальников собраны здесь: - №330002.

Полная переборка с заменой уплотнительных и резиновых колец с бумажными прокладками гидроблока продлевает этой неубиваемой коробке еще несколько лет нормальной эксплуатации. Одинаково часто заказывают Оверолы Пресижн и АТОК. В полный комплект для переборки обычно входят фильтр, Мастеркит (330007) и втулка насоса (330034). Реже вскрытие показывает необходимость замены всех втулок — 330030Узнать цену - нажми номер на желтом фоне

Фильтр грубой очистки - металлический , открытый с металлической сеткой № 330010 . Имел несколько модификаций в основном из-за формы гидроблока. Последняя модификация проводилась в 1983 году, поэтому старые фильтры до 83 года на рынке не встречаются и не продаются. Если масло не горело, мастера фильтр не меняют, а промывают.

Фильтр с заборником 37мм, Filter, (oil intake - 37 mm) A47DE Suzuki Only 2001-upФильтр акпп A43DE/ A44DE/ A46DE AW03-70LE 1982-upПодобрать фильтр - нажмите номер фильтра (на оранжевом фоне)- № 330010. К типу масла (Dexron III) коробка неприхотлива, выдерживает работу в грязном масле, без масла, с горелым маслом, что приводит к тому, что капремонт приходится делать, не через 300-400 ткм, а на несколько лет раньше. При полной замене масла после капремонта мастера заливают синтетику типа Dexron VI, чтобы легко пообещать 3-4 года гарантированной жизни до следующего капремонта.

фильтр в разрезе

В магистраль охлаждения возрастной коробки рекомендуют врезать внешний фильтр тонкой очистки, который позволяет поддерживать масло чистым и беречь узлы возрастной хоть и «неубиваемой» коробки (№100019). Магистральный фильтр кроме очистки пыли от фрикционов, также имеет магнит внутри для контроля за износом железа.

Узнать цену - нажми номер на желтом фоне

 Для капремонта  АКПП машин с большим пробегом и горелым маслом почти всегда меняют все фрикционы - № 330003.

Фрикционные комплекты для множества модификаций имеют свою комплектацию, поэтому непросто без разборки подобрать Ремкомплект фрикционов. Обычно приходится дозаказывать по нескольку фрикционов или выбирать свой комплект после вскрытия автомата. Для экономии средств сначала разбирают коробку и определяют количество и размер фрикционов (ниже), чтобы сделать сразу полный и окончательный заказ фрикционов и остальных выработавших свой ресурс элементов.

комплект фрикционов

330108_clutch Если масло не пахнет горелым или износились только самые нагруженные пакеты Овердрайв Директ или Форвард, то из экономии опытные мастера рискуют заменить только универсальные фрикционы съеденных пакетов: № 330108 — (24Tx2,3x127). С ними вместе заказывают и стальные диски Овердрайв - 330128.

В разных модификациях коробок количество этих фрикционов различается из-за того, что более толстые могут заменять более тонкие фрикционы 330102 — (24Tx2x127).

 Стальные диски OD 330128 тоже имеют различия по толщине и несколько вариантов. Подбираются индивидуально.

Родственные им фрикционы 330102, которые тоже отличаются толщиной (2мм) и в коробках их может быть до 9 штук, а могут вообще заменяться фрикционами 330108.

фрикционы Форвард - Директ А40

330114_clutchВторым пакетом, который также часто сгорает до клея, является муфта Лоу Реверс: - фрикцион №330114Заказывают фрикционы в основом качества БоргВорнер.

Стальные диски сцепления Реверс часто укатывают до цветов побежалости - 330134.

фрикцион

 330100_clutchСледующий по очереди тип фрикционов, которые горят в этих автоматах - пакет O.Drive  330100. В конструкции их - 3 штуки.

фрикционы OD А40

сальник насоса ТойотаМаркером капремонта, когда уже нельзя оттягивать , служат втулка насоса и подтекающий сальник, убитые съеденным до клеевого основания фрикционом блокировки гидротрансформатора.

Кроме металлического фильтра  330010 (43DE, 44DE, 44DE) меняют сальник насоса - №330070 , втулка насоса - №330034) с заменой расходников Оверолкита.

 втулка насоса

 Если и встречаются замены изношенных насосов, барабанов (330655) и суппортов (330632), то уже в основном за счет деталей БУ.

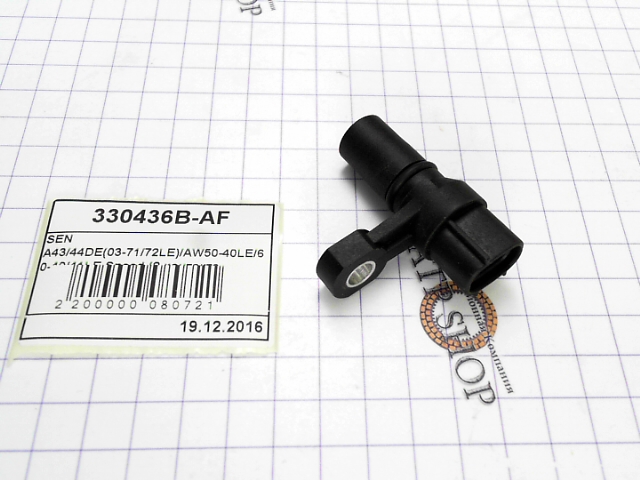

Из электрики в замене иногда встречаются соленоиды (часто их достаточно промыть) и датчики 330436.

Для редких уже неэлектронных модификаций DL-DF встречается фильтр 330011K.

Узнать цену - нажми номер на желтом фоне

Переборку неубиваемой 40-й серии АКПП часто владельцы делают самостоятельно.

Несложный капремонт с заменой расходников возвращает вторую жизнь этим автоматам.

Где ремонтировать АКПП?

Сервисы по ремонту АКПП A40-series.



На каких авто устанавливалось это семейство АКПП:

Авто  Модель Год выпуска Страна сборки   Двигатель Модель Альтернативное имя
TOYOTA ALTEZZA/ALTEZZA GITA 01-05 JPN 4 SP RWD V6 2.0L A42DL
TOYOTA AVANZA 04-.. IDN MYS 4 SP RWD L4 1.5L A42DL
TOYOTA CHASER 00-01 JPN 4 SP RWD V6 2.0L A42DE
TOYOTA CHASER 00-01 JPN 4 SP RWD L4 2.4L A43DE
TOYOTA CHASER 00-01 JPN 4 SP RWD L4 1.8L 2.4L A44DL
TOYOTA CRESTA 00-01 JPN 4 SP RWD L4 1.8L V6 2.0L A42DE
TOYOTA CRESTA 00-01 JPN 4 SP RWD L4 1.8L V6 2.0L A42DL
TOYOTA CRESTA 00-01 JPN 4 SP RWD L4 2.4L V6 2.5L A43DE
TOYOTA CRESTA 00-01 JPN 4 SP RWD L4 2.4L A44DL
TOYOTA CROWN COMFORT 00-01 JPN 4 SP RWD V6 2.0L A44DL
TOYOTA CROWN COMFORT 00-07 JPN 4 SP RWD L4 2.0L V6 2.0L A43DE
TOYOTA CROWN ESTATE 00-03 JPN 4 SP RWD L4 2.4L V6 2.0L A44DL
TOYOTA GRANVIA 00-02 JPN 4 SP RWD L4 2.7L A43DL
TOYOTA HIACE 00-.. PRT TWN 4 SP R/AWD L4 2.0L A42DL
TOYOTA HIACE 00-.. JPN PRT 4 SP RWD L4 2.4L A44DL
TOYOTA HIACE 04-.. JPN 4 SP RWD L4 2.0L A44DE
TOYOTA HILUX 00-05 JPN 4 SP R/AWD L4 2.0L A44DE
TOYOTA HILUX 00-05 JPN 4 SP R/AWD L4 2.0L A44DL
TOYOTA HILUX 01-05 JPN 4 SP R/AWD L4 2.7L  A43DL
TOYOTA INNOVA 04-.. IDN MYS PHL VNM 4 SP RWD L4 2.0L A42DL
TOYOTA KIJANG 00-06 IDN 4 SP RWD L4 2.0L A42DL
TOYOTA LITEACE 00-07 JPN 4 SP R/AWD L4 1.8L 2.0L A42DL
TOYOTA LITEACE 02-07 JPN 4 SP R/AWD L4 2.0L 2.2L A44DL
TOYOTA LITEACE TRUCK 05-07 JPN 4 SP R/AWD L4 1.8L A42DE
TOYOTA MARK II 00-01 JPN 4 SP RWD L4 2.4L A43DL
TOYOTA MARK II 00-04 JPN 4 SP R/AWD L4 2.2L V6 2.0L A44DL
TOYOTA PICKUP/TACOMA 85-04   4 SP RWD L4 2.4L A43D
TOYOTA PREVIA 91-97   4 SP RWD L4 2.4L A46DE W/O SUPERCH.
TOYOTA PREVIA 91-97   4 SP AWD L4 2.4L A46DF W/O SUPERCH.
TOYOTA TAMARAW REVO 00-05 PHL 4 SP RWD L4 2.0L A42DL
TOYOTA UNSER 00-05 MYS 4 SP R/AWD L4 1.8L A42DL
TOYOTA ZACE 00-07 TWN 4 SP FWD L4 2.4L A44DE
CHEVOLET/GAM GRAND VITARA 05-.. ECU VEN 4 SP RWD/4X4 L4 2.0L 03-72LE A44DE
CHEVOLET/GAM TRACKER 98-04   4 SP RWD/4X4 L4 1.6L 2.0L V6 2.5L 03-72LE A44DE
DAIHATSU DELTA 09-00 JPN 4 SP R/AWD L4 2.0L 03-70LS A42DL
DAIHATSU DELTA 09-00 JPN 4 SP R/AWD L4 2.2L 03-72LS A44DL
DAIHATSU XENIA 06-.. IDN 4 SP R/AWD L4 1.5L 03-70LS A340
DODGE PICKUP/RAM 3500 CHASSIS CAB 07-.. MEX USA  6 SP RWD/4X4 L6 6.7 LDIESEL A45X AS68RC
GEO TRACKER 96-97   4 SP RWD/4X4 L4 1.6/2.0 03-72LE A44DE
HYUNDAI 1T PORTER 00-03 PRK L4 2.4L 03-71LE A43DE
HYUNDAI GALLOPER 00-03 PRK 4 SP R/AWD L4 2.5L 03-71LE A43DE
HYUNDAI GRACE 00-04 PRK 4 SP FWD L4 2.5L 03-71LE A43DE
HYUNDAI H1 02-07 TUR 4 SP RWD L4 2.4L 03-72LS A44DL
HYUNDAI H1 02-07 TUR 4 SP RWD L4 2.5L 2.6L 03-71LE A43DE
HYUNDAI STAREX 00-07 PRK  4 SP RWD L4 2.4L 03-72LS A44DL
HYUNDAI STAREX 00-07 PRK 4 SP RWD L4 2.6L 03-71LE A43DE
ISUZU AMIGO 92-94   4 SP RWD L6 2.6L 03-72L A44DL
ISUZU PANTHER 00-.. IDN 4 SP RWD L4 2.5L 03-72LE A44DE
ISUZU PICKUP 88-95   4 SP RWD V6 3.1L 03-72L A44DL
JIANGHUA(JAC) REFINE 02-04 CHN 4 SP RWD L4 2.4L 03-71LE A43DE
JINBEI GRANVIA 04-.. CHN 4 SP RWD L4 2.4L 2.7L 03-71LE A43DE
KIA/ Chevrolet  BONGO 00-03 PRK 4 SP RWD L4 3.3L 03-70LE A42DE
KIA/ Chevrolet  POTENTIA 00-01 PRK 4 SP RWD L4 2.0L 03-70LE A42DE
KIA/ Chevrolet  PREGIO 00-03 PRK 4 SP RWD L4 3.0L 30-70LE
KIA/ Chevrolet  RETONA 00-03 PRK 4 SP RWD L4 2.0L 03-71LE A43DE
KIA/ Chevrolet  SPECTRA/SPECTRA5 06-09 PRK 4 SP FWD L4 2.0L 03-72LE A44DE
LEXUS IS 00-05 JPN 4 SP RWD V6 2.0L A40DL 03-70LS
LIEBAO FEITENG CS7 09-10 CHN 4 SP RWD L4 2.0L 03-70LS A42DL
LIEBAO FEITENG i0 04-07 CHN 4 SP RWD L4 2.0L 03-70LS A42DL
MAZDA MIATA/MX5 98-05   4 SP RWD L4 1.8L A44DE
MAZDA ROADSTER 00-02 JPN 4 SP RWD L4 1.6L 1.8L 03-70LE A42DE
MAZDA ROADSTER 02-05 JPN 4 SP RWD L4 1.6L 1.8L 03-71LE A43DE
MCW METROCAB 01-05 UK 4 SP RWD L4 2.0L 2.4L 03-71LE A43DE
MITSUBISHI ADVENTURE 00-.. PHL 4 SP RWD L4 2.0L 03-71LS A43DL
MITSUBISHI DELICA/DELICA SPACE GEAR 00-04 MYS JPN 4 SP RWD L4 2.0L 2.4L 2.5L 03-71LS A43DL
MITSUBISHI L200 00-08 EGY 4 SP RWD L4 2.5L 03-71LS A43DL
MITSUBISHI MONTERO 90-5/94   4 SP 4X4 L4 2.6L V6 3.0L AW 372L A44DL
MITSUBISHI PAJERO 00 ZAF 4 SP R/AWD L4 2.4L 03-71LS A43DL
MITSUBISHI PAJERO IO 00-07 JPN 4 SP R/AWD L4 1.8L 2.0L 03-70LS A42DL
MITSUBISHI

PAJERO IO

00-07 JPN 4 SP R/AWD L4 1.8L 03-71LS A43DL
MITSUBISHI PAJERO TR4 02-.. BRA 4 SP R/AWD L4 2.0L 03-72LS A44DL
MITSUBISHI PAJERO WAGON 00-04 JPN 4 SP R/AWD L4 2.4L 03-70LS A42DL
MITSUBISHI SPACE GEAR 00-05 PHL 4 SP RWD L4 2.4L 03-71LS A43DL
MITSUBISHI STRADA 00-01 JPN 4 SP RWD L4 2.5L 03-70LE A42DE
MITSUBISHI STRADA 00-08 THA 4 SP RWD L4 2.5L 03-71LS A43DL
MITSUBISHI VAN/WAGON 87-90   4 SP RWD L4 2.4L AW372L A44DL
SUZUKI ESCUDO/GRAND ESCUDO 00-.. JPN IDN 4 SP R/AWD L4 1.6L 2.0L 2.4L 03-72LE A44DE
SUZUKI GRAND VITARA 99-.. IDN IRN RUS TWN 4 SP R/AWD L4 1.8L 2.0L V6 2.5L 2.7L 03-72LE A44DE
SUZUKI SIDEKICK 4 DOOR 92098   4 SP 2 & 4WD L4 1.6L 03-72LE
SUZUKI VITARA 00-04 MYS PHL THA 4 SP R/AWD L4 1.6L 2.0L 03-72LE A44DE
SUZUKI XL-7 01-03   4 SP F/AWD V6 2.7L 03-72LE A44DE
SUZUKI X-90 95-98   4 SP 4X4 L4 1.6L 03-72LE A44DE

Примерный ассортимент запчастей для ремонта этой АКПП

Актуальную цену и наличие - можно узнать, нажав номер детали.

Полное наименование # детали
Комплект Прокладок и Сальников (Ремкомплект\ Оверол кит\ Overhaul Kit), 03-71LE/A43DE/A46DE/03-72LE/A44DE/A42DL/A43DL/A44DL/A45DL/A45DF 1979-Up 330002A
Комплект Прокладок и Сальников (Ремкомплект\ Оверол кит\ Overhaul Kit), A42DL/44DL/45DL/AW372/KM148/A44DE(03-72LE) 1984-up 330002B
Комплект Прокладок и Сальников с вошерами(Ремкомплект\ Оверол кит\ Overhaul Kit), V4AW2/AW372/KM148/A44D/03-72 w/washer 1979-2004 330002C
Комплект Прокладок и Сальников (Ремкомплект\ Оверол кит\ Overhaul Kit), AW70/A42D/AW71/A43D/03-70 330002D
Комплект Фрикционов, A43D(03-71)/DE/DL/AW372/KM148/A44D/AW03-72 1984-Up 330003B
Комплект Фрикционов, A44DE/AW03-72LE 1992-up 330003G
Комплект Стальных дисков, AW372/KM148/A43D(03-71)/A44D/03-72, Aftermarket 330004A
Комплект фрикционных и стальных дисков, прокладок и сальников, Master kit : 03-71LE, A43DE, A46DE, 03-72LE, A44DE 330007A
Комплект фрикционных и стальных дисков, прокладок и сальников, Master kit V4AW2/AW372/KM148/A44D/03-72 1989-up, Aftermarket 330007
Фильтр, A43DE/A44DE/A46DE 1982-up 330010
Комплект из 11-ти втулок, Bushing Kit, A43D/44D/45D/46D/AW71 330030K
Втулка крышки насоса, A40-SERIES [41,3x38,2x13,1)  подходит на все АКПП производства Toyota, кроме A442F/U660E/U440/A750E/A761E/A960E , Aftermarket 330034
Фрикционный Диск, Friction plate, intermediate brake #2,AW372/KM148/A43D/A44D/03-72, 1985-up,  [24Tx2x127] 330104
Фрикционный Диск A40 Ser Forward/Direct/OverRun/Intermediate/Overdrive HEG 1973-Up [24Tx2,3x127] 330108
Фрикционный Диск A40 Ser Reverse HEG 1973-Up [16Tx2,3x127] 330114
Стальной диск, A43DL Ser Overdrive 1984-Up [7Tx2x117] 330120A
Стальной диск, A43D Ser A42DL Overdrive 1984-Up [7Tx2,3x117] 330120B
Стальной диск, A40 Ser Front Rear Overdrive 1980-Up [8Tx2x102х132] 330120C
Стальной диск, A40 Ser Int BR Overdrive 73+ [8Tx1,8x102] 330124
Стальной диск, A40 Ser Forward/Direct/Overdrive 73+ [8Tx1,8x102] 330128A
Стальной диск, AW70/A42D/AW71/A43D/03-70/03-72LE/A44DE Forward/Direct 1990-Up [8Tx2,3x102x132] 330128F
Стальной диск, A40 Ser Int Br#2 OR/Overdrive 80+ [8Tx2x102х137] 330128L
Стальной диск, A40 Ser Rev 73+ [15Tx1,8x102] 330134
Прокладка поддона пробковая, AW70/A42D/AW71/A43D/03-70/AW372/KM148/A44D/03-72/A40/A40D/03-50/51/60/A47DE 330300
