АКПП Mercedes Benz 722.7

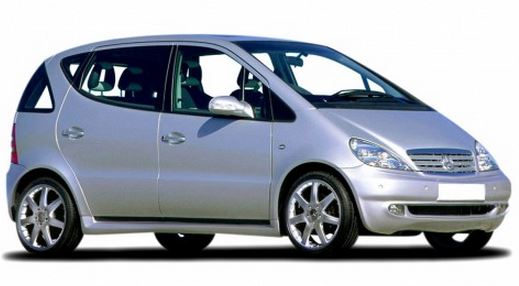

5-ступенчатая АКПП  Mercedes 722.7 (A168, W5A180, А190) устанавливалась с 1998 года по 2005 на машины А-класса с двигателями до 2.0 л. А также на VANEO с такими же двигателями.

Эта АКПП поперечного расположения - минимального мерседесовского класса для переднеприводных авто. 7-я серия стоит особняком не только среди автоматов Мерседеса,  но и уникальна для остального рынка ступенчатых АКПП.

722.7 имеет "хондовскую" особенность: в ней не используются планетарные ряды. Это утяжеляет "железо", снижает КПД и увеличивает расход топлива, но устраняет многие слабые места ступенчатых автоматов при низкой себестоимости автомата и очень высокой надежности.

Мерседес с автоматом 7-й серии опять выступил новатором, на этот раз на стороне Хонды, чтобы получить опыт в сегменте вальных коробок без планетарных рядов и доказать, что они имеют шанс в эволюции АКП на машинах класса "мини" и незаслуженно отвергаются рынком.

Статистика заказов по этой коробке невелика отчасти потому, что автомат по-мерседесовски надежен и часто работает без проблем до тех пор, пока стоимость его ремонта не приблизится к остаточной стоимости автомобиля. А отчасти потому, что детали часто покупают на рынке БУ или вообще меняют эту ремонтопригодную коробку на «контрактную».

Замена масла и фильтра

Масло синтетическое (типа Fuchs ATF 3353) меняют по мере загрязнения, но после пробегов в 100 ткм напряженной эксплуатации его рекомендовано менять чаще (раз в 60 ткм), не дожидаясь проблем с электрикой и "мозгами". К типу масла неприхотлива, но любит, как все агрегаты, чистое масло. Масло меняется со снятием поддона, заменой фильтра и осмотром магнитов. Уровень масла и его прозрачность (что более важно) проверяется с помощью специального щупа на горячем масле (75-85º) желательно в специализированном центре или у опытного мастера АКПП. Грязное масло влияет в первую очередь на клапана гидроблока, а также на работу и износ фрикционов. Фильтры с простой фетровой мембраной - 193010 заказывают только неоригинал. Меняют при каждой смене масла. Прокладка поддона - 193300.



Подобрать ремкомплекты - нажми клавишу слева.

Раньше пробегов в 200 ткм эти автоматы приходят в ремонт из-за двух "детских" болезней: - разрыв барабана К1 и проблем электроплаты гидроблока. (ниже)

При переборке возрастной 722.7 меняют кольца, все прокладки и сальники (Оверол кит - Комплект прокладок №193002-PR)  с фильтром (193010), чистят гидроблок и меняют соленоид блокировки, ремонтируют изношенный гидротрансформатор, часто приходится менять сцепление К1 в сборе.

Ремкомплекты прокладок и сальников для переборки 7-й серии мастера чаще выбирают неоригинальный Оверол от Пресижн: - 193002.

Для полной переборки заказывают Мастеркит - 193007.

Если масло пахнет горелым или фрикционы имеют следы подпаленности, меняют Полный комплект фрикционов - 193005. Фрикционы односторонние, с очень тонким слоем накладки с одной стороны диска. В комплект каждого пакета входят односторонние фрикционы с наружным зубом и точно такие же, но с внутренним зубом.

"Косметический" ремонт позволяет оттянуть регламентный на пару лет - чистят\моют гидроблок, с ремонтом платы, на которой выходят из строя датчики. Эксплуатация машины с перегревом масла ATF убивает плату особенно быстро.

Перегрев часто случается не только из-за радиатора, забитого пухом снаружи и фрикционной взвесью изнутри, но и из-за изношенных до клея фрикционов блокировки гидротрансформатора (подробнее) и изношенных уплотнительных колец, через которые насос по кругу гоняет масло.

Типичные проблемы "железа" MB 722.7

Эта достаточно надежная коробка 7-й серии отметилась такими типичными болезнями:

1. Барабан сцепления  К1 (№193555)

Из-за конструктивных особенностей коробки и гидроблока (193740A) на одном из этапов засорения клапанов, подаваемое избыточное давление на этот пакет разрывает поршнем металл барабана (справа) или вырывает стопорное кольцо, что приводит к проскальзыванию и необходимости замены всего комплекта корзины сцепления К1. Имеются два типа барабана: высотой 56 мм и более распространенный вариант- на 59,4 мм.

Проблема проявляется в увеличивающейся "задумчивости" проскальзывающих фрикционов на первой скорости. Профилактика - своевременная чистка гидроблока, а лучше - своевременная замена фрикциона блокировки гидротрансформатора, если коробка отходила 150 - 200 ткм. Типично, что главным способом лечения этой болезни сам Мерседес избрал запрет водителю перегружать коробку на низких скоростях, "подкрутив" настройки компьютера в последующих выпусках.

2. - Электронная плата гидроблока ремонтируется (для заказа на ремонт нажми - №193446). Для диагностики и оценки ремонта требуется снять коды ошибок. Замена датчиков платы или проводки соленоидов требует квалификации мастера и возможностей программирования кодировки платы под VIN автомашины. Платы обычно не заменяются, а принимаются в ремонт (нажми номер № 193446). Коды ошибок неисправностей: OBD-II.

В плату введены датчики-сенсоры, соленоиды с проводкой + вся электроника управления автоматом. Датчики часто выходят из строя из-за металлической и фрикционной взвеси в грязном масле и перегревов.

Платы Мерседес привычно «капризны» - не любят влагу, перепады температур, металлическую стружку в масле, и непрофессиональных электриков, залезающих под капот. Диагностика каждый раз находит разные причины нешататной работы.

На плате 5 соленоидов: 4 шифт-соленоида (193421, не поставляются отдельно, промываются), переключающие скорости и один соленоид блокировки муфты (ТСС) - 193431, включающий блокировку гидротрансформатора. Этот соленоид первым выходит из строя из-за горячей грязи, поступающей от изношенной блокировки муфты гидротрансформатора.

Стоимость и наличие позиций для ремонта можно проверить в интернет-магазине, нажав для поиска детали номер на оранжевом фоне.

На каких авто устанавливалось это семейство АКПП:

	Модель	год в.	Страна	тип АКПП	Двигатель	АКПП	прочее
MERCEDES	A CLASS	00-05	BRA DEU	5 SP FWD	L4 1.4L 1.6L 1.7L 1.9L 2.1L	W5A180	722,7
MERCEDES	VANEO	01-05	DEU	5 SP FWD	L4 1.7L 1.9L	W5A180	722,7

Примерный ассортимент запчастей для ремонта этой АКПП.

Актуальную цену и наличие - можно узнать нажав номер детали.

Полное наименование	Код, узнать наличие\цену
Диагностика и ремонт гидротрансформатора АКПП 722.7	193001
Комплект Прокладок и Сальников без поршней, 722.7  W5A180 5-SPD FWD, 1997-2007, (Ремкомплект\ Оверол кит\ Overhaul Kit)	193002
Комплект односторонних фрикционных дисков, MB 722.7 W5A180 5-SPD FWD 1998-Up	193005
Мастеркит MB 722.7 W5A180 5-SPD FWD 1998-Up (Комплект фрикционных и стальных дисков, прокладок и сальников) Master kit, состоит из 193002-PR + 193005	193007
Фильтр, 722.7/W5A180 серия А 1998-Up	193010
Сальник правого привода, 722.7	193076
Сальник левого привода, 722.7	193077
Прокладка поддона, 722.7 MB (входят в ремкомплект ...002)	193300
Прокладка, 722.7 CASE (Межкорпусная) MB (входят в ремкомплект ...002)	193318
Соленоид-Электроклапан давления блокировки муфты, Solenoid EPC, фишка зеленого цвета, 722.7, A1683770135, 2000-2005	193431
Услуга по диагностике/ремонту Электронной платы гидравлического блока управления, 722.7 Plate-Connector Electronic CTL Module Repair	193446
Насос масляный, Крышка, 722.7 Pump Cover	193510
Барабан 1-й скорости в сборе с пакетом фрикционов, 722.7  K1 (общая высота 59,4 мм)	193555A



---
