АКПП Все АКПП (по производителям) Getrag DCT



Powershift  6DCT450 (MPS6), SPS6/6DCT470,  DPS6/DCT250



DCT450

Гетраг организовал совместные предприятия с автопроизводителями и вместе она запустили в серию два различных автомата\робота по типу конструкции корзины двойного сцепления:

- в 2008 г.- WD (Wet Dual Clutch - мокрое сцепление) - привычное гидравлическое управление и работа в среде масла и с 2010 года -  DD (Dry Dual Clutch - сухое сцепление)- электронно-гидравлическое управление. Европейские коробки выпускаются на родине одеколона - в немецком Колоне.

Для своей роботизированной трансмиссии Powershift Getrag употребляет аббревиатуру - DCT (Dual-clutch transmission). Имеются модификации: - с сухим сцеплением PS250 (6DCT250) для 1.5 литровых французских авто и фордовских до 2-х литров.

- с WD мокрым сцеплением  SPS6 (6DCT470) для японцев Мицубиши (Galant Fortis, Lancer, Outlander, а с 2010 года cX).

-  6-ти ступенчатая "сухая" C635 DDCT для "малышей" Фиата, Альфа Ромео и Доджа.

- с WD "мокрым" сцеплением 6DCT450 - для американских Крайслера, Форда (DPS6/MPS6), английских Лэндроверов и европейских Вольво (MPS6)

Об особенностях , маркировке, модификациях

схема работы DCT6Принципиальное отличие от ступенчатых коробок - это вместо задумчивого, но амортизирующего гидротрансформатора с турбинами используется быстрый и отзывчивый двойной барабан сцепления.

Это конструктивное развитие мерседесовской идеи, что раскручивать вал коробки должны не "вентиляторы" турбин, а фрикционы блокировки. И внутрь конструкции гидротрансформатора вместо турбин удалось "запихнуть" два сцепления блокировки, которые подключаются параллельно, а не последовательно.

Схема работы: - два сцепления (синее-4 и желтое-6 ) подключают по очереди разные валы (красный и синий) выбирая передачи 1-3-5 и 2-4-6. Подробнее о принципе работы этих коробок описано на странице - ДСГ DQ250.В 20-м веке Порше не решились запустить серийное производство из-за множества сложных конструктивных проблем и дороговизны систем управления. Только VW с огромными имиджевыми потерями отрабатывал свои DSG с 2003-го по 2006. О чем прочитать можно в описании DQ250.

Разработаны не очень популярные пока модификации продольного расположения 7DCI600 для "заряженных" моделей БМВ и 7DCL750 для заднего привода Феррари.

По классификации Гетраг DCLL - означает продольное (longitudinal) расположение трансмиссии для заднего привода, DCT - (Т - transversal \поперечное расположение для переднего привода). Первая цифра 7DCT - количество скоростей.

Цифры 450 (750...250) - рекламируемый передаваемый момент в Н-м, но до которого программисты стараются не допускать слишком эмоциональных водителей.

Методом проб и дорогих ошибок рынок машин поделился таким образом, что для DCT с низким крутящим моментом (до 300 Нм) рациональнее устанавливать коробки с сухим сцеплением DD. А для мощных и дорогих машин конкурентное преимущество имеет "мокрое" сцепление WD. Все это связано с конструктивной сложностью двойного барабана DCT, малейший износ фрикционов которого приводит к плохо контролируемым вибрациям и конкурентному первосходству ступенчатых коробок Айсин и ZF.

Типичные проблемы коробок DCT WD (с мокрым сцеплением)

Основная конструктивная идея по переключению передач для DCT WD взята у ступенчатых коробок и переключения производятся с помощью гидравлики и соленоидов, которыми управляет компьютер трансмиссии. И соответственно многие возрастные болезни родственны типичным болезням ступенчатых коробок: Механическая фрикционная взвесь из горячего масла забивает клапана гидроблока и соленоидов, попадает на трущиеся поверхности и способствует износу алюминия, вибрациям и залипаниям клапанов, особенно когда фрикционы изношены. Что ведет к цепной реакции износа металла и дальнейшего загрязнения масла.

Однако еще большим пачкуном здесь является заменитель «бублика» — корзина сцепления, а вернее — демпфер с пружинами, которые работают очень напряженно при агрессивной езде и довольно быстро теряют заводские размеры. Из-за чего эти двойные пружины начинают «болтаться» в своих каналах и съедать металл направляющих. Эта металлическая пыль и является главным провокатором цепной реакции проблем. Кроме грязи демпфер рождает вибрации, которые убивают крышку с манжетой и остальные узлы сопряжения.
фильтр DCT6

Поэтому в 6DCT450 предусмотрели еще более емкий наружный фильтр - 121013 по сравнению с вариаторами. И еще более доступный для регулярного обслуживания.

Фильтров-картриджей существует несколько модификаций, различных для DCT450 ... DCT470. Фильтр тонкой очистки обычно входит в ремкомплект Оверол Кит для замены во время капремонта. По скорости загрязнения наружного фильтра можно косвенно оценить износ корзины.

При переборке меняют и главный фильтр гидроблока — 121010B. Который к тому времени обычно уже полностью забит грязью и может значительно блокировать циркуляцию масла.

запчасти для ремонта этой акпп (Интернет-магазин)

Подобрать ремкомплекты - нажми клавишу слева



масло Форд MPS6Замена фильтра с маслом - типичное и рекомендуемое обслуживание WD коробок Powershift.  Наиболее распространены в этом обслуживании коробки Форд\Вольво MPS6 (6DCT450). Фильтр тонкой очистки - 121013B. Меняется при каждой смене масла, чтобы беречь сцепление, гидроблок и соленоиды.

Фильтр гидроблока — 121010. Имеет двойную фетровую мембрану.

Фильтр для Мицубиши SPS6 (6DCT470) при капремонте - 121010C.

Масло (Dual Clutch), под которое производитель настраивал компьютеры  - у каждого свое и коробка довольно капризна к качеству и типу масла. Особенно заметно это начинает чувствоваться по мере старения масла и соленоидов. Смену масла производят на специализированных сервисах, мастерами, имеющими опыт ремонта этих коробок.

Уровень масла и его чистота критически важны для коробки, поэтому для взрослой коробки рекомендуется при каждой возможности доливать масло ATF и по сливающемуся маслу из контрольной пробки убедиться, что уровень масла выставлен верно. (- уровень масла проверяется при прогретой коробке и работающем двигателе).

фильтр Мицубиши SPS6 (6DCT470)Фильтры Мицубиши SPS6 (6DCT470)

Для переборки DCT450 (DCT250, DCT470) заказывают: — Ремкомплект прокладок и сальников (Оверол Кит) - № 121002. Одинаково часто заказывают комплекты от Пресижн и Транстек.

Ремкомплекты содержат минимально необходимые расходники и прокладки, которые чувствительно влияют на работу этой тонко настроенной коробки. Довольно заметно влияет на работу трансмиссии и соленоидов износ тефлоновых колец.

Но более важным фактором для капремонта является износ фрикционов, которые нагружены на порядок сильнее, чем фрикционы ступенчатых коробок. И при этом их износ (даже 50%-й) влияет на переключения гораздо больше.

Комплект фрикционов для двойного барабана - № 121003.фрикционы DCT450

Примечание: - фрикционы имеют несимметричные насечки, по которым циркулирует масло и требуют правильной ориентации при монтаже. Износ этих капризных фрикционов даже до половины толщины недопустим и приводит к вибрациям и перегреву, а также к ускоренному износу соленоидов-электрорегуляторов.

Комплект стальных дисков заказывают при каждом ремонте - № 121004

к-кт стальных дисков DCT450Ремкомплект для 6DCT450 комплект фрикционов DCT450

к-кт клипс DCT450Для капремонта корзины сцепления 6DCT450 заказывают комплект расходников демпфера: пружин - 121800 и ретейнеров-клипс - 121698. Износ клипс и вошеров («сухарики» у Фордов - 121200), ослабление пружин  приводит к нештатным толчкам и вибрациям, что негативно влияет на работу фрикционов и самой корзины.

Проблемы корзины часто прогнозируют по состоянию крышки-сальника 121070.

Сама корзина сцепления сделана с необычно высокой степенью точности комплектующих, так как здесь в один узел собраны фрикционы всех пакетов сцепления и элементы гидротрансформатора, поэтому уже при небольшом износе или отклонении от заводских допусков сцепление начинает работать неидеально.

Корзина разбирается с помощью специального ключа. (слева)

корзина сцепления DCT450

Крышка-манжета — очень хрупкий расходник, в первую очередь изнашивается от нештатных вибраций - 121070.

C поршнями и крышкой этой коробки работают как с хрупким предметом, не допуская даже прикосновений к резиновому фартуку. Монтаж крышки 070 производится со специальным инструментом, иначе из-за неидеальной установки ее перекашивает и повторяется проблема с подтеканиями. Так же на герметичность сальника крышки влияет точная диагностика и устранение всех проблем демпфера, сцепления.

В последнее время вышло 2-е поколение этих крышек с пружинкой резинового фартука, аналогичной сальникам. Этот вариант предпочитают мастера, которые не уверены в полноте диагностики и своей аккуратности.

крышка сальник

Часто меняют поршни всем комплектом — 121008.

Замена гидроблока 121740 — редкий случай, чаще промывают и чистят или ищут БУ гидроблок.

Соленоиды загрязняются осадком из масла и начинают «заедать», то есть с запаздываниями и толчками реагировать на команды компьютера. Проверяются на стенде и по результатм диагностики чистятся/промываются (ультразвуком или другим способом) до полного восстановления штатной работы.



Менее распространены в ремонте Мицубишевские SPS6 (6DCT470). Они конструктивно значительно отличаются от немецких автоматов, но некоторые расходники взаимозаменяемы. Япония вообще считает, что спокойные вариаторы более перспективны, чем нетерпеливые роботы ДСГ. Как говорили мудрецы: «Кроткие наследуют Землю».

Еще реже встречаются в ремонте - коробки Пауэршифт DD с сухим сцеплением PS250 (6DCT250), которые используют для переключений электромоторы-приводы.

Коробки уже популярны в ремонте, расходники для ремонта этого семейства можно посмотреть на сайте интернет-магазина.

Мануал для ремонта 6DCT450 и 6DCT470 уже выпущен американской ATSG, который можно найти с помощью гугла в сети.

На каких авто устанавливалось семейство трансмиссий MPS6 (6DCT450):

LAND ROVER FREELANDER(LR2) 2010-..11 UK 6 SP F/AWD L4 2.0L  2.2L MPS6(6DCT450) WD Clutch
LAND ROVER RANGE ROVER LRX 11 UK 6 SP 4X4 L4 2,0L 2.2L MPS6(6DCT450) WD Clutch
VOLVO C30/C30 R 2008-..11 BEL 6 SP FWD L4 1.6L 2.0L MPS6(6DCT450) WD Clutch
VOLVO C70 08-..11 SWE 6 SP FWD L4 1.6L 2.0L MPS6(6DCT450) WD Clutch
VOLVO S40 08-..11 BEL CHN  6 SP FWD L4 2.0L MPS6(6DCT450) WD Clutch
VOLVO S/V60 10-..11 CHN SWE 6 SP FWD L4 1.6L 2.0L MPS6(6DCT450) WD Clutch
VOLVO S80 09-..11 SWE 6 SP FWD L4 1.6 2.0L MPS6(6DCT450) WD Clutch
VOLVO V50 08-..11 BEL 6 SP FWD L4 2.0L MPS6(6DCT450) WD Clutch
VOLVO V70 09-..11 SWE 6 SP FWD L4 1.6L 2.0L MPS6(6DCT450) WD Clutch
VOLVO XC60 10-..11 BEL  6 SP FWD L4 2.0L MPS6(6DCT450) WD Clutch
VOLVO XC90 10-..11 SWE 6 SP FWD L5 2.4L MPS6(6DCT450) WD Clutch
Ford C-MAX 2008-..   6 SP FWD L4 1.6L 2.0L MPS6(6DCT450) WD Clutch
Ford FOCUS, S-MAX, Fiesta 2008-..   6 SP FWD L4 1.6L 2.0L 2.5L MPS6(6DCT450) WD Clutch
Ford GALAXY 2010-..   6 SP FWD L4 2,0L 2.2L MPS6(6DCT450) WD Clutch
Ford KUGA 2010-..   6 SP FWD L4 2,0L 2.2L 2.5 MPS6(6DCT450) WD Clutch
Ford MONDEO 2010-..   6 SP FWD L4 2,0L 2.2L 2.5 MPS6(6DCT450) WD Clutch

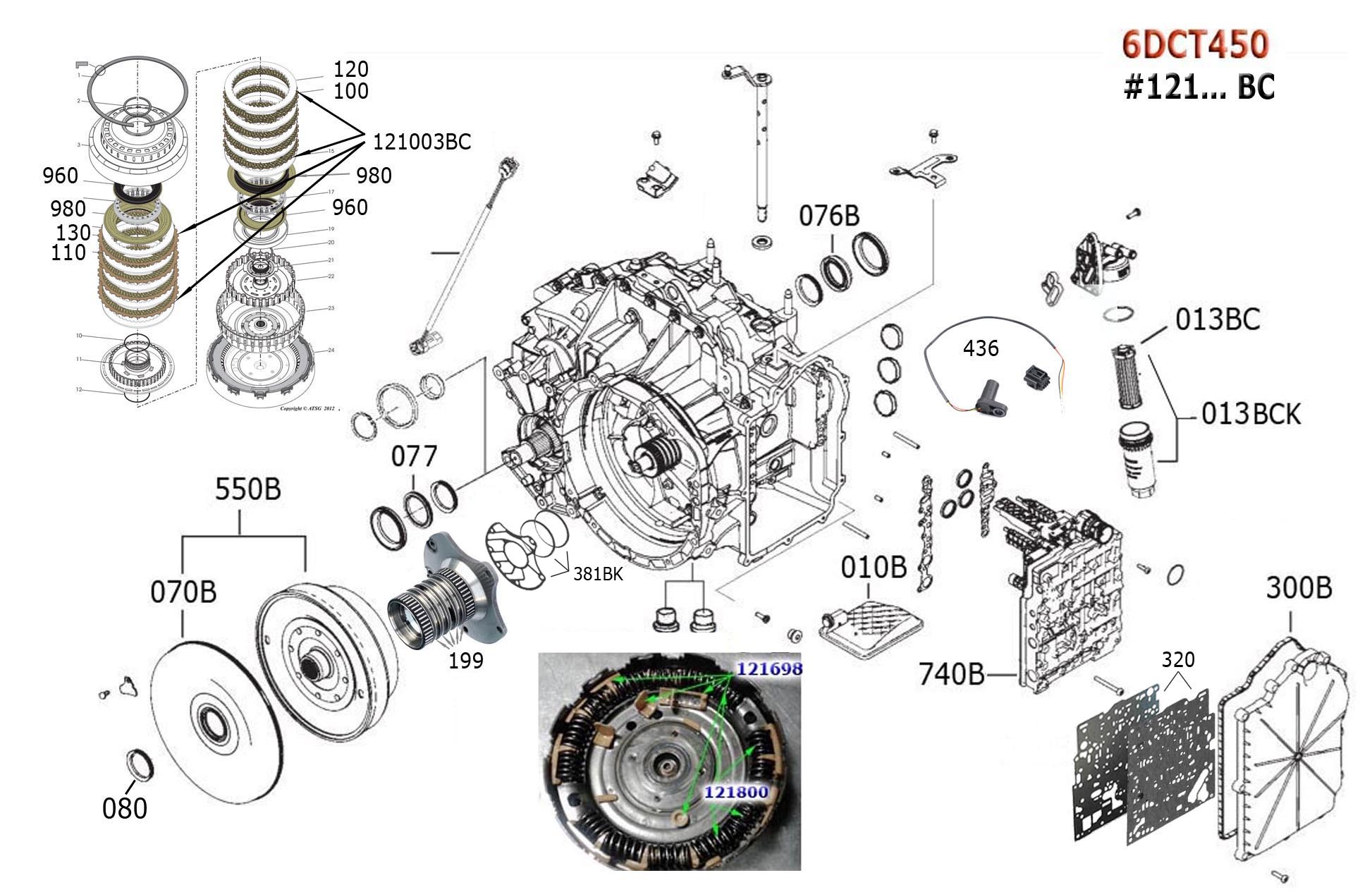

Примерный ассортимент запчастей для ремонта этой АКПП

Актуальную цену и наличие - можно узнать, нажав номер детали.

Полное наименование Код, узнать наличие\цену
Комплект уплотнений и сальников, DCT250 (6DCT250, DPS6) FORD Overhaul Kit 2010-2013 121002A
Комплект Прокладок и Сальников с фильтром-картриджем, пистонами для вилок переключения, без поршней, DCT450 (6DCT450), MPS6 FORD/VOLVO/LAND ROVER 2007-11 (Ремкомплект\ Оверол кит\ Overhaul Kit) 121002B
Комплект Прокладок и Сальников без поршней, с фильтром-картриджем, SPS6 (DCT470, W6DGA)-6 Speed Dual Clutch (DSG) 2009-12 (Ремкомплект\ Оверол кит\ Overhaul Kit) 121002C
Комплект фрикционных дисков, Friction pack Getrag DCT450/(6DCT450)MPS6 /DCT470 (SPS6, W6DGA) (DSG) 121003BC
Комплект стальных  дисков (в комплекте стальной диск 2.0мм--8шт, 2.2мм--2шт), DCT450/(6DCT450)MPS6 /DCT470 (SPS6, W6DGA) (DSG)  LandRover, Ford, Volvo, Chrysler, 2007-11 121004BC
Мастеркит DCT450(6DCT450)MPS6 FORD/MITSUBISHI/VOLVO/LAND ROVER(EVOQUE) (Комплект прокладок и сальников, всех фрикционов и сталей) Master kit, состоит из комплектов 121002B-TK + 121003BC-EM + 121004BC 121007B
Комплект обрезиненных поршней, 4 штуки DCT450/(6DCT450)MPS6 /DCT470 (SPS6, W6DGA) 2008-up 121008BC
Внутренний фильтр гидроблока, Filter DCT450(6DCT450)MPS6 FORD/MITSUBISHI/VOLVO/LAND ROVER(EVOQUE) 121010B
Внутренний фильтр гидроблока, DCT470/SPS6(6DCT470), PEUGEOT/MITSUBISHI/CITROEN 121010C
Фильтр картридж, DCT450/(6DCT450)MPS6 /DCT470 (SPS6, W6DGA) 121013BC
Комплект: картридж-фильтр и наружный корпус. DCT450/(6DCT450)MPS6 /DCT470 (SPS6, W6DGA) 121013BCK
Крышка передняя обрезиненная, Front Cover,  DCT450 (DSG)/ 6DCT-450/MPS6 2005-Up (KACO - OEM) (бывшая 131070B-EM) 121070B
Крышка передняя обрезиненная c фиксирующей ПРУЖИНОЙ, Front Cover,  DCT450 (DSG)/ 6DCT-450/MPS6 2005-Up (бывшая 131070BA) 121070BA
Крышка передняя обрезиненная, Front Cover,  DCT470 (DSG)(отличается от DCT450) (бывшая 131070C) 121070C
Cальник полуоси левый/правый, DCT450 AXLE (62x38x13) 121076B
Фрикционный диск, Friction plate K2(C2) (2-4-6) (32Tx1.9x142x180.1 зубья снаружи) DCT450/(6DCT450)MPS6 /DCT470 (SPS6, W6DGA) 2008-Up (бывшая 131100BC-EM) 121100BC
Фрикционный диск, Friction plate (34Tx1.9x142x193.5 зубья снаружи) K1(C1)1st-3rd-5th, Reverse DCT450/(6DCT450)MPS6 /DCT470 (SPS6, W6DGA) 2008-Up (бывшая 131110BC-EM) 121110BC
Стальной диск DCT450 (DSG)/ DCT470 (DSG) Steel plate, K1/K2  [42х2х173] (зубья внутрь) 121120B
Стальной диск DCT450 (DSG)/ DCT470 (DSG) Steel plate, K1/K2  [42х2.2х173] (зубья внутрь) 121120BA
Комплект пластиковых шайб (4 штуки), 6DCT450 (MPS6) Washer Kit 121200B
Комплект "сухарей" корзины сцепления из 9-ти штук, пластиковые, улучшенные, синего цвета, длиной 37,5мм, 6DCT450 (MPS6) FORD, Thrust Washer Kit 121200BB
Комплект "сухарей" корзины сцепления из 9-ти штук, пластиковые, обычные, длиной 33мм,  6DCT450 (MPS6) FORD, Thrust Washer Kit 121200BC
Подшипник ступицы сцепления передний (не разрезной)  (52мм посадочное,  11,7 ширина) DCT450  121262B
Соленоид-Электрорегулятор переключения пакетов 1 и 2 (Шифт) №215 или №216, Solenoid Shift,  02E/DQ250(DSG)/0BH/DQ500(DSG) Clutch 1 & Clutch 2 VFS, 2005-Up (Смотрите изображение)  121431
Датчик скорости, DCT450 (6DCT450) FORD 121436B
Комплект многодискового сцепления в сборе, Drum DCT450(6DCT450)MPS6, Ford Mondeo 2007-2014 121550BA
Комплект многодискового сцепления в сборе, неразборный, ребилд (восстановленное заводом-изготовителем) DCT450 (6DCT450) MPS6, Ford 121550C
Комплект пластиковых ретейнеров (клипсы) корзины сцепления DCT450/(6DCT450)MPS6 /DCT470 (SPS6, W6DGA) (DSG)  LandRover, Ford, Volvo, Chrysler, 2007-up (Меняется вместе с позицией 121800BC+121200B) 121698BC
Комплект демпферных пружин корзины сцепления DCT450/(6DCT450)MPS6 /DCT470 (SPS6, W6DGA) (DSG)  LandRover, Ford, Volvo, Chrysler, 2007-up (Меняется вместе с позицией 121698BC + 121200B) 121800BC
Вилка переключения 2-4 передач DCT450 121842B
Вилка переключения передач DCT450 121842BB
