АКПП Audi / VW DL501 (0B5) DSG

VAG  DL501\ 0B5 (задний привод)

DL501 - OB5 в разрезеС 2008 года на Ауди Q5-Q7, A4 Allroad, A5 Cabriolet, A6-A7 устанавливают заднеприводную модель 7-ступенчатых преселективных коробок DSG7 с "мокрым" сцеплением - DL501.

Дорогая массивная коробка продольного расположения, на которую не пожалели "железа" (>140 кг), чтобы гарантировать ресурс до первого капремонта после 150-200 ткм.

По классификации VAG - OB5. Агрегатируется с двигателями до V8 4.0l (дизель) и может передавать до 500 Нм крутящего момента на предельных оборотах. Но также как и в остальных ДСГ компьютер сильно ограничивает максимальный момент.

запчасти для ремонта этой акпп (Интернет-магазин) Ремкомплекты для переборки DL501 собраны здесь.



Узнать цену - нажми номер на желтом фоне

Фильтр масла ATF внутренний с фетровой мембраной 8R0 (OB5\DL-501), AUDI Q5 - 123010B.

Коробка конструктивно разделена на два отсека - "механический", где используется гипоидное масло для механических коробок, и "автоматический" отсек с фрикционами двойного сцепления и гидроблоком, где используется "интеллектуальное" масло ATF специальное для DL501 - G 052 529 A2.

Для охлаждения ATF используется специальный соленоид #471, работающий вместо термостата. Предусмотрен внешний фильтр тонкой очистки - 123013B.

Масло в "автоматическом" отсеке (7л) меняют с фильтрами (внешним и внутренним) и чисткой магнитов поддона после 60 ткм пробега.

С возрастом коробки масло приходится менять чаще, если есть желание оттянуть капремонт за 150-200 ткм. Проверка уровня и качества масла производится по заливному отверстию при определенной температуре (38°C) с использованием диагностического оборудования. Лучше это делать с помощью мастеров по ремонту ДСГ, имеющих опыт и соответствующее оборудование для адаптации.

Своевременная смена масла и аккуратное вождение без экстремальных нагрузок и перегрева позволяют оттянуть плановый капремонт этой довольно надежной коробки за 250 ткм. После своевременного и полного капремонта с заменой всех расходников (ОверолКит) эта DSG легко ходит еще несколько лет.

Фильтр масляный, Filter 8R0 (7-ступ. КПП, DSG-DL-501),oil, AUDI Q5, 2009-up, OEMфильтр внешний DL501

Типичные проблемы

 Стружка из барабана вредит как фильтру 123010B и "железу" коробки, так и электрике - мехатронику, соленоидам и датчикам. Переборка с очисткой рекомендуется как только магниты поддона покажут, что ежики стружки выросли до нескольких миллиметров.

Если стружка значительно повредила внутренние уплотнители и прокладки и машина оставила далеко позади заветные 150 ткм, заказывают Ремкомплект прокладок и сальников (ОверолКит) - 123002B для переборки коробки. Раньше заказывали немецкий Оверол от Autoline, бедный, но состоящий из оригинальных сальников и колец. Сейчас часто заказывают качественные и полные Оверолы от Precision.

Замена фрикционов обеих пакетов сцеплений производится комплектом — 123003B. Фрикционы имеют несимметричные маслоотводные канавки для улучшения охлаждения и требуют правильной установки по направлению вращения. Стальные диски — 123004B.

DSG опилки в коробке

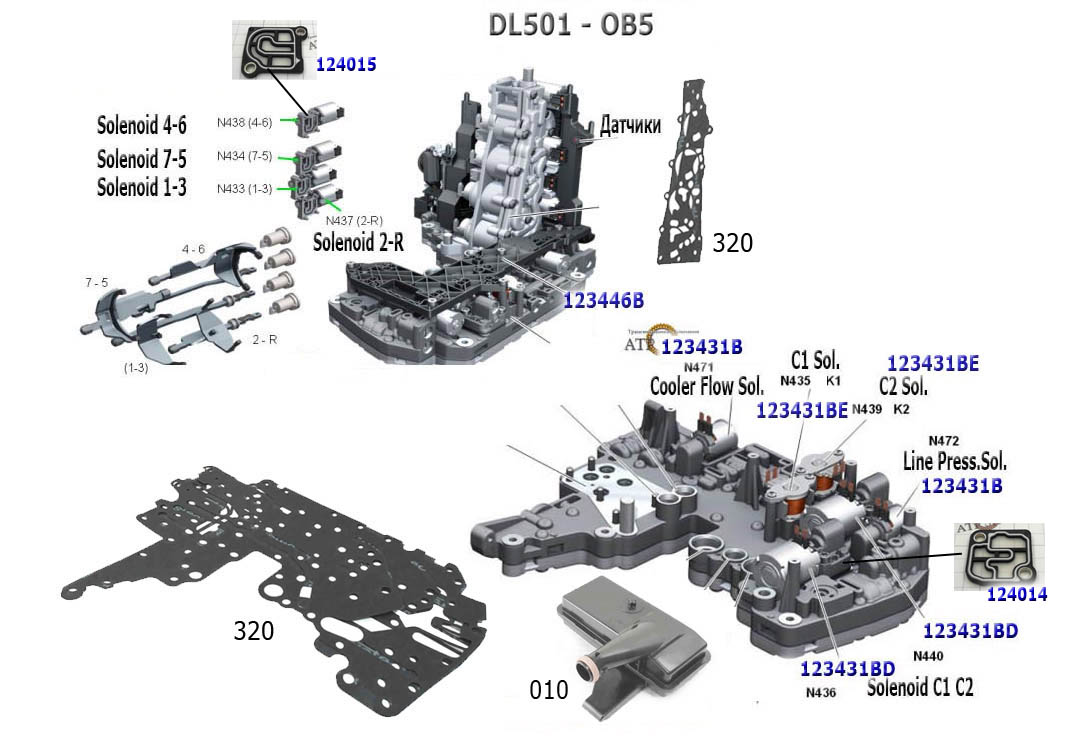

У всех коробок как и у 7-ми ступенчатой DL501 также главной детской болезнью стал Мехатроник 123740B.

DSG опилки в коробке

Проблемы его объясняют тем, что настройки компьютера позволяли таки перегружать кикдауном "железо" барабанов, которое досталось по наследству от АКПП. Железо конструктивно слабовато для агрессивных режимов разгона. Износ железа влияет на работу клапанов и тонконастроенной электрики Мехатроников.

Производитель электроники даже просит беречь Мехатроники при ремонте от статического электричества, заземляя руки мастеров специальными браслетами. Почти космическая технология.

Мехатроник DL501 DCT

Работа трансмиссии DL501 с металлической стружкой в масле приводит к быстрому износу соленоидов. Первыми меняют VFS (variable-force - соленоид с изменяемым потоком) соленоиды-электрорегуляторы давления в пакетах С1 С2 с площадкой - №123431B. (справа).

Эти соленоиды используются для включения сцеплений как на ДСГ6/ 7 Фольксваген -Ауди, так и на гетраговских 6-ти ступках с мокрым сцеплением WD 6DCT450 для Форда и DCT470 для Мицубиши. Соленоиды не выдерживают работы в грязном масле, поступающем из двойного сцепления.

Заменяется также часто и соленоид главного давления VFS (взаимозаменяемый с соленоидом охлаждения масла) - 123431B.

соленоид главного давления ДСГСоленоид (регулятор давления)(на площадке), Solenoid 02E(DSG)/DCT470 (DSG)/DCT450 (DSG) VFS 2005-Up, OEM

 Из «железа» для совсем убитых ДСГ меняют весь барабан сцепления в сборе (0B5-141-030E), 123550B.

В этом барабане собраны оба комплекта фрикционов и стальных дисков: и 1-3-5-7 скоростей и 2-4-6 скоростей. По отдельности диски заказываются редко, так как требуется специальное оборудование для их замены. Причина замены - износ металла (зубьев и корзины) динамическими нагрузками и вибрациями.

сцепление в сборе, DSG-7 DL-501, AUDI Q5, 2009-up, 0B5-141-030E, OEM


Примерный ассортимент запчастей для ремонта этой АКПП

Актуальную цену и наличие - можно узнать, нажав номер детали.
Наименование номер нажми узнать цену
Комплект Прокладок и Сальников с крышкой, без отметчиков, без фильтра-картриджа, без поршней, DQ250/02E (DSG/DCT) c крышкой 123070A, 2003-11 (Ремкомплект\ Оверол кит\ Overhaul Kit) 123002A
Комплект Прокладок и Сальников с крышкой, без отметчиков, без фильтра-картриджа, без поршней, DQ250/02E (DSG/DCT) c крышкой 123070A, 2003-11 (Ремкомплект\ Оверол кит\ Overhaul Kit) 123002A
Комплект Прокладок и Сальников с крышкой, без отметчиков, без фильтра-картриджа, без поршней, DQ250/02E (DSG/DCT) , 2003-11 (Ремкомплект\ Оверол кит\ Overhaul Kit) 123002A
Комплект Прокладок и Сальников без поршней, без сеток-фильтров на соленоиды, DL501 (DSG) 0B5, 2005-Up, (Ремкомплект\ Оверол кит\ Overhaul Kit)...(СМОТРИТЕ ФОТО КОМПЛЕКТАЦИИ) 123002B
Комплект Прокладок и Сальников без поршней, с сетками-фильтрами на соленоиды, DL501 (DSG) 0B5, 2005-Up, (Ремкомплект\ Оверол кит\ Overhaul Kit)...(СМОТРИТЕ ФОТО КОМПЛЕКТАЦИИ) 123002B
Комплект Прокладок и Сальников без поршней, с сетками-фильтрами на соленоиды, DL501 (DSG) 0B5, 2005-Up, (Ремкомплект\ Оверол кит\ Overhaul Kit)...(СМОТРИТЕ ФОТО КОМПЛЕКТАЦИИ) 123002B
Комплект фрикционных дисков DQ250/02E (DSG/DCT) 2003-11 123003A
Комплект фрикционных дисков DQ250/02E (DSG/DCT) 2003-11 123003A
Комплект фрикционных дисков DL501 (DSG)(0B5) 123003B
Комплект фрикционных дисков DL501 (DSG)(0B5) 123003B
Комплект стальных  дисков, DQ250/ 02E (DSG/ DCT) 2003-11 123004A
Комплект стальных дисков, DL501 (0B5) 123004B
Комплект стальных дисков, DL501 (0B5), Lintex 123004B
Комплект стальных дисков, DL501 (0B5), ALTO 123004B
Комплект обрезиненных поршней, 2 штуки 0B5, DL501 (DSG) 2008-Up 123008B
Внутренний фильтр гидроблока, DQ250/02E (DSG/DCT) 2003-Up 123010A
Внутренний фильтр гидроблока, DQ250/02E (DSG/DCT) 2003-Up Заборник ближе к центру 123010AD
Внутренний фильтр гидроблока, Filter 8R0 (7-ступ. КПП, DSG-DL-501(0B5)),oil, (0B5) AUDI Q5, 2009-up 123010B
Фильтр Масляный наружный, DQ250/02E (DSG/DCT) 2005-Up (c уплотнительным кольцом 14a) 123013A
Фильтр Масляный наружный DL501(0B5) 123013B
Крышка передняя обрезиненная, Front Cover, DQ250/02E (DSG/DCT) 2005-Up 123070A
Сальник/манжета, 8R0 (7-ступ. КПП, DSG-DL-501(0B5)), [72X7] (входит в состав ремкомплекта прокладок и сальников) Seal Converter , AUDI Q5, 2009-up 123070B
Фрикционный диск, Friction plate DQ250/02E (DSG/DCT) K1, (28Tx2.35x162.8x192.7), 2003-up 123100A
Фрикционный диск, Friction plate 0B5 (DL501) K1 (28Tх2.4х176.6х208.55) 123100B
Фрикционный диск, Friction plate DQ250/02E (DSG/DCT) K2, (32Tx1.85x105x138), 2003-up 123110A
Фрикционный диск, Friction plate 0B5 (DL501) K2 (30Tх2,3х112,5х149) 123110B
Стальной диск 02E/DQ250(DSG) Steel plate, K1 (2.3 mm)   30 х 2.3 х163 123120A
Стальной  диск, 0B5 (DL501) K2 (114х2.0x30T) 123130B
Комплект уплотнительных колец из 4штук, все кольца диаметром 78мм, тефлон, 0B5/DL501 123199BK
Прокладка масляного поддона , Gasket DQ250/02E (DSG), (входит в состав ремкомплекта прокладок и сальников)  oil pan, 2006-up 123300A
Прокладка масляного поддона, Gasket 8R0 (7-ступ. КПП, DSG-DL-501(0B5)), (входит в состав ремкомплекта прокладок и сальников) oil pan, AUDI, 2009-up 123300B
Модуль датчиков для S-tronic, sensor modul DL501(0B5) MLPS  123410B
Соленоид-Электрорегулятор давления 3-4, Solenoid VBS - NH (Normally High) №217 или №218, 02E/DQ250(DSG), 0BH/DQ500(DSG), BTR M11, BTR M78 2005-Up (Смотрите изображение) 123421A
Соленоид-Электрорегулятор давления 5-6, Solenoid VBS - NL (Normally Low) №233 или №371, 02E/DQ250(DSG), 0BH/DQ500(DSG), BTR M11, BTR M78 2005-Up (Смотрите изображение) 123421AD
Соленоид-Электрорегулятор линейного давления,DL501(0B5)/DQ500,  line pressure VBS solenoid (N472)  2003-up 123431B
Соленоид-Электрорегулятора давления К1, К2 (№436, №440), DL501(0B5)/DSG7 DQ500/0BH/0BT, Solenoid VFS,  2003-Up 123431BD
Ремкомплект мехатроника для S-tronic, DL501(0B5) repair kit, входит две платы, (Требует адаптации дилерским сканером) 123446B
Ремкомплект мехатроника для S-tronic, DL501(0B5) repair kit, входит две платы, (Требует адаптации дилерским сканером) 123446B
