АКПП Ford / Mazda CD4E, LA4A-EL (4F44E)



cd4E4-х ступенчатая АКПП CD4E устанавливается с 1994 года на популярные переднеприводные с моторами в 2.0 - 2.5л Мазды 626, Tribute и MX6 (LA4A-EL). Форд стал ставить их на Probe,  а позже, отработав конструкцию и устранив основные детские болезни, и на Мондео, Escape и Fiesta (по новой фордовской классификации - 4F44E).

CD4E очень простая, отработанная и дешевая автоматическая трансмиссия, один из лидеров Форд-Маздовского семейства АКПП по популярности у нас в ремонте.

Ее предшественник - 4EAT-G (G4A-EL) имеет родственные конструктивно слабые места.

Зарекомендовала эта АКПП себя как достаточно конкурентная по соотношению цена/качество и поэтому с незначительными модификациями устанавливалась на региональных заводах вплоть до 2007-го года, прожив в производстве убедительные 13 лет.

фильтр CD4E Ford, Mazda с 1994г.

Узнать цену - нажми номер на желтом фоне

С каждым капремонтом коробки меняется фильтр №246010. Фильтр имеет фетровую мембрану. Масло в молодой коробке меняется примерно каждые 60 ткм, если водитель не убивал коробку жесткими условиями эксплуатации (читай Рекомендации по эксплуатации автоматов). Проверку уровня и качества масла стоит делать одновременно с обслуживанием двигателя - грязный цвет говорит о необходимости замены, а запах горелого масла это маркер необходимости переборки коробки. Каждую вторую смену масла на молодой машине мастера АКПП советуют менять фильтр. А после пробегов за 150 ткм - менять фильтр с каждой заменой масла.

Мастера считают конструкцию CD4E слабоватой для 3-х литровых машин и "хлебной" для ремонта. В основном из-за того, что она устанавливается на долгоживущих уникальных авто, ремонтопригодна и после несложного ремонта ходит до очень больших пробегов. Что-то вроде американского варианта 5HP19 (на БМВ-Ауди-VW).

После модификации в 1997 году многие типичные недостатки были устранены, новая модификация получила более современную гидроплиту и управление, а лучшие конструктивные решения были использованы в следующем бестселлере Форда  - 4F27E, который больше не агрегатировали с двигателями мощнее 2.3 литра.

С 2003 года началась вторая жизнь этого автомата на американских машинах Форда и Мазды Трибьют. Ремонт этой очень технологичной коробки с переборкой расходников производят много раз в течение жизни и опытные мастера делают это с закрытыми глазами, как разбирают\собирают автомат Калашникова.

запчасти для ремонта этой акпп (Интернет-магазин)

Подобрать ремкомплекты - нажми клавишу.



 Ремкомплекты прокладок и сальников (246002) различны для авто выпуска до 2002 года и с 2003-го.

Комплект Прокладок и Сальников (Ремкомплект) (Оверол кит), CD4E/LA4AEL FORD/MAZDA без поршней 1994-02Примерно половину продаж ОверолКитов составляет качественный ремкомплект прокладок АТОК 246002A. Остальные - приходятся на Пресижн и чуть меньше на Транстек.

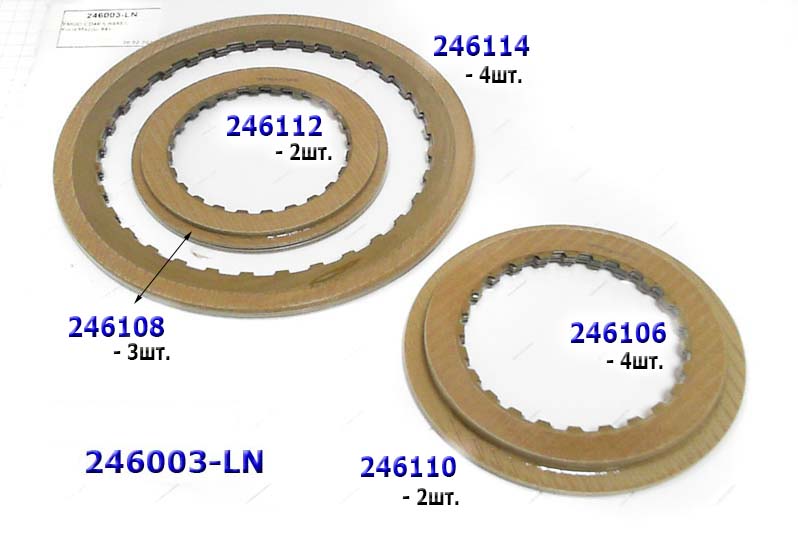

Комплект Фрикционов, CD4E/LA4AEL Ford/Mazda 1994-upКомплекты фрикционов заказывают и меняют в каждом втором капремонте - №246003. Одинаково часто заказывают оригинальные (БоргВорнер + Экседи) и неоригинальные фрикционы. Фрикционы обычно горят не из-за качества накладки, а от недостатка давления масла.

Достаточно часто заказывают и полный комплект стальных дисков - 246004

Почти всегда меняют поршни и ремонтируют гидротрансформатор - 246001.

Часто для переборки коробки заказывают полный ремкомплект - Мастеркит 246007. К нему в заказ на переборку входят фильтр, тормозная лента и втулка насоса\ГДТ (ниже). Остальное выявляется после вскрытия.

Типичные проблемы возрастных АКПП CD4E (LA4A-EL)

 - Лента тормозная O. Drive (№246020), обрыв упора. Проблема проявляется в пропадании 2 и 4 передач.

Причинами часто называют повышенное давление или вибрации.

Поршень Торм. Ленты, Piston, Servo Overdrive 1 риска, длина иглы 107.06 mm PIN CD4E 1994-UpВместе с лентой часто заказывают и поршни серво 246902 и 246904. И поршень барабана Реверс - 246966.

- Сервопривод ленты Овердрайв (246902) фиксируется стопорным кольцом, которое часто неаккуратно устанавливают, от чего он вываливается при езде. Особенность этого автомата - замену тормозной ленты можно производить не снимая трансмиссию.

Тормозная лента CD4E
Узнать цену - нажми номер на желтом фоне

Электрика у CD4E довольно простая и надежная, меняется только выработавший свой ресурс - Блок соленоидов - 246420.

Блок соленоидов имеет различные модификации до 1996 года, с 1999 года, но для ремонта чаще всего заказывают универсальный блок соленоидов от Борг Ворнер.

Выработанный ресурс соленоидов и экстремальные разгоны обычно называются первичной причиной многих "глюков" с давлением масла, пониженным или повышенным, что приводит к сгоранию барабана Форвард.

Блок соленоидов , CD4E универсальный  1994-up

В каждом втором капремонте  CD4E приходится менять - Комплект втулок №246030

Первой вырабатывается втулка двойного барабана Форвард\Директ - 246048. С ней вместе разбивается втулка ступицы гидротрансформатора - №246031. Сальник насоса — 246070.

комплект втулок акпп CD4E

 втулка барабана форвард-директИз "железа" на первом месте по ремонтам - двойной Барабан, (Корзина сцепления)  Forward/Direct (6 Cylinder) - №246554E. Вырывает стопорное кольцо или лопаются поршни, что приводит к сгоранию фрикционов и резины поршней. Причиной называют либеральные настройки компьютера, позволяющие блоку соленоидов перегружать пакеты.

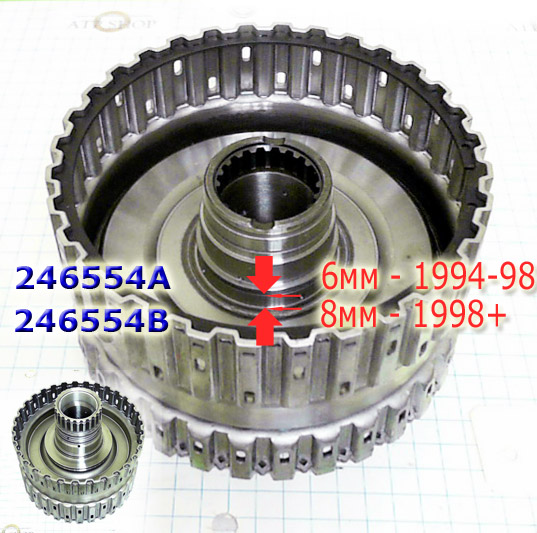

Барабаны различаются по году выпуска: до 98 года и после 98 года (246554). Различие в высоте канавки для кольца. Справа.

Проявляется проблема в том, что трансмиссия "не тянет". С ремонтом барабана меняют фрикционы и стальные диски обоих барабанов - 246106 и 246108. Вместе со стальными и опорными дисками. Стоит проверить втулку этого барабана - 246048. Она первой среди остальных втулок изнашивается,  и требует замены, чтобы предотвратить вибрации и потери давления масла.

Форд постоянно совершенствовал этот барабан, выпуская новые модификации, которые различаются по годам выпуска (до 98 г. и после), по мощности двигателя (2 и 2.5 л) итд. Также модифицировались и поршни этого пакета - 246964, 249969.

барабан Форвард CD4E фрикционы

Узнать цену - нажми номер на желтом фоне

Часто выходит из строя Насос масляный  - из-за попадания в шестерни кусков металла (осторожно - насос чаще ломается при разборке АКПП!!).

Оригинальные насосы из-за высокой цены почти не встречаются, поэтому обычно на замену заказывают неоригинал (246500).

При неосторожном обращении с насосом даже от несильного удара по статору выкрашиваются куски металла, что приводит к необходимости его замены!!

Другая частая проблема - от перегрузок ломается Вал привода насоса  246671.

Насос масляный в сборе АКПП CD4EВал насоса, (Pump Shaft) CD4E длина 357 мм 1994-up

Стареет из-за перегревов резина поршней (из-за той же проблемы масляного голодания и перегрева)

Узнать цену - нажми номер на желтом фоне

В половине случаев мастера заказывают отдельно поршень пакета Реверс -#246966

Часто для замены поршней CD4E покупают полный прокладочный Ремкомплект (Оверол кит) с поршнями (246002AP).

поршень Реверс CD4E

Конструктивно слабое звено CD4E : - Планетарный ряд, (Forward planet) на 3 сателлита по 24 зуба  (№246582 )Планетарный ряд Форвард 246582.  Он первым не выдерживает предельные нагрузки от двигателя.

Причиной является поломка подшипника 246235 (нажми на схему справа). Его обломками разбивает весь узел, включая и солнце 246612 и обгонную муфту Форвард 246646.

Узнать цену - нажми номер на желтом фоне

Для двигателей ок. 3 литров разработали более мощную Планету 246582A - на 4 сателлита. Проблемы с ней случаются гораздо реже.

С Передней Планетой может разбить и Коронную Шестерню, RingGear, (Forward) №246592-RB. Которую тоже восстанавливают или меняют на БУ.

Планетарный ряд forward АКПП CD4EСепаратор Обгонной Муфты в сборе, Sprag, CD4E Forward W/Sun Gear

шайба CD4EВсе эти проблемы часто связывают с износом подшипников скольжения, которые стоит менять как только послышались посторонние шумы. И с первой же заменой тормозной ленты.

- Шайба - подшипник скольжения упорный,  имеет 4 выступа для фиксации . (№246231).

- Подшипник упорный, (Forward planet) между планетарным рядом 582 и солнечной шестернёй 612 - №246235.

Проблемы недостатка масла и связанные с этим вибрации бьют по стальным подшипникам, куски и иглы от которых наносят непредсказуемые повреждения "железу" CD4E.

Если износился один из подшипников, то это часто говорит о конце ресурса и остальных. И мастера в половине капермонтов меняют весь Комплект подшипников  -№246201. Замена всех подшипников предотвращает многие будущие проблемы с остальным "железом".

подшипники к-кт CD4E

У CD4E довольно нежные для таких двигателей гидротрансформаторы.

Наиболее частая проблема - Вырабатывается втулка ступицы ГДТ - 246031. Проблему связывают с недостаточным давлением масла, перегрузками и перегревом.

Профилактический ремонт ГДТ стоит проводить при первом же приходе в капремонт после пробега 130-150 ткм. Сдать "бублик" в ремонт - 246001.

втулка ГДТ CD4E

По "старости" меняется цепь приводная. (№246700).цепь  CD4E

Различна по конструкции (45 и 46 звеньев) для двигателей объемом в 2.0 л и для 2.5 л-х двигателей.

цепь  CD4E

В этом узле изношенная лента при долгой эксплуатации вибрациями истирает и сам Барабан (Reverse Drum) №246556.Узнать цену - нажми номер на желтом фоне

Сам Барабан Реверс меняют в 20% случаев замены ленты.

Барабан реверс АКПП CD4E

Вырабатывают свой ресурс датчики: - Датчик входных Оборотов 246438 и выходных оборотов - 246436

Датчик Оборотов, Sensor, CD4E Input Pump

- Еще одна не такая частая проблема возрастных АКПП CD4E : истираются зубья у дифференциала (№246715). Во время капремонта и переборки следует проверить его состояние.

Эту ремонтопригодную коробку очень любят владельцы, которые не против повозиться со своим автомобилем и мастера, которые учат или сами учились на ней своему искусству.

И часто ругают те, кто не любит залезать под капот своего возрастного автомобиля.  CD4E не имеет подводных камней при ремонте и не требует адаптации, запчасти для ремонта относительно недороги и легкодоступны.
