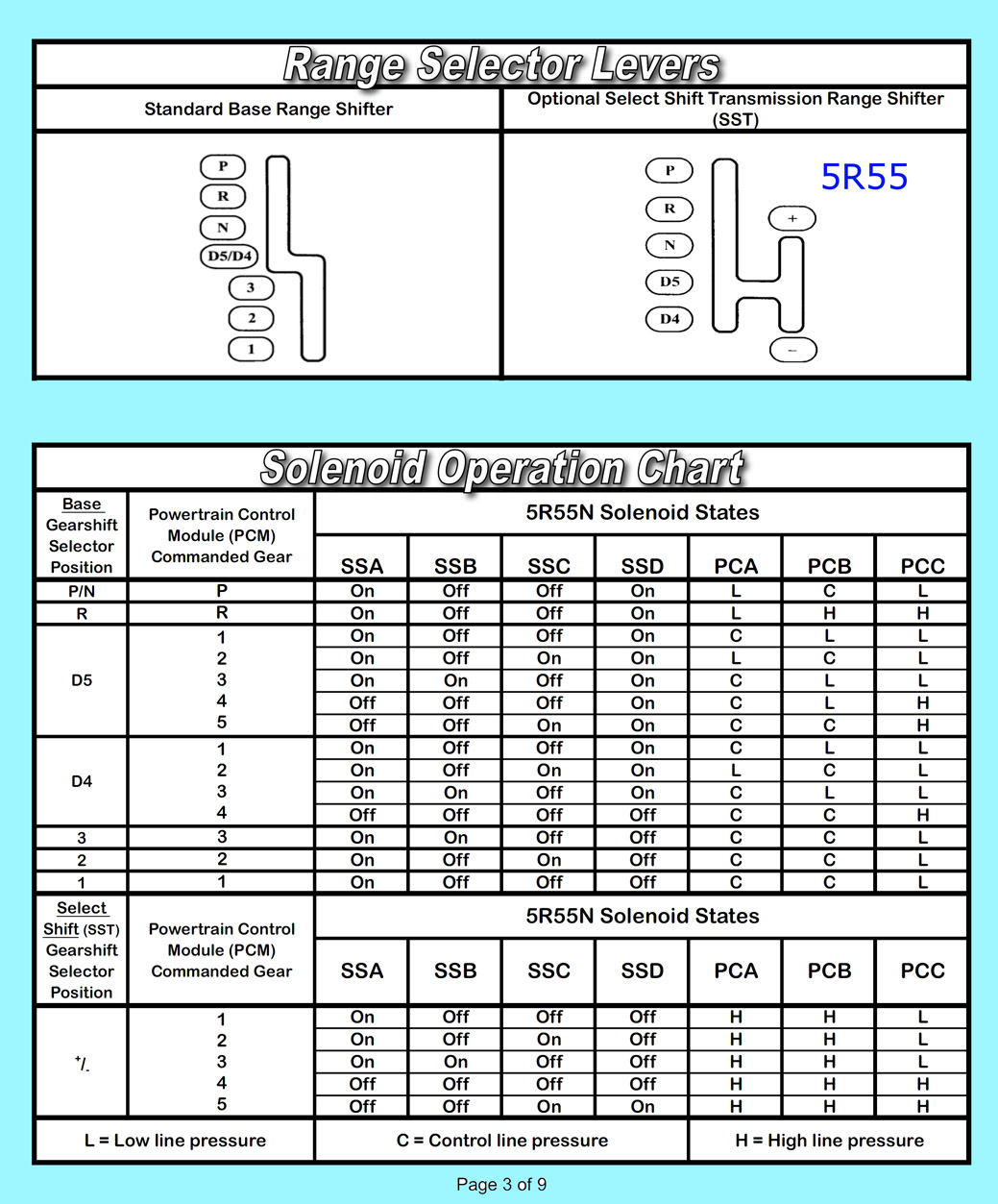

АКПП Ford 5R55N / 5R55S / 5R55W (Мануал соленоиды)

АКПП Ford 5R55N / 5R55S / 5R55W (Мануал пакеты)

АКПП Ford 5R55N / 5R55S / 5R55W (Мануал шарики)

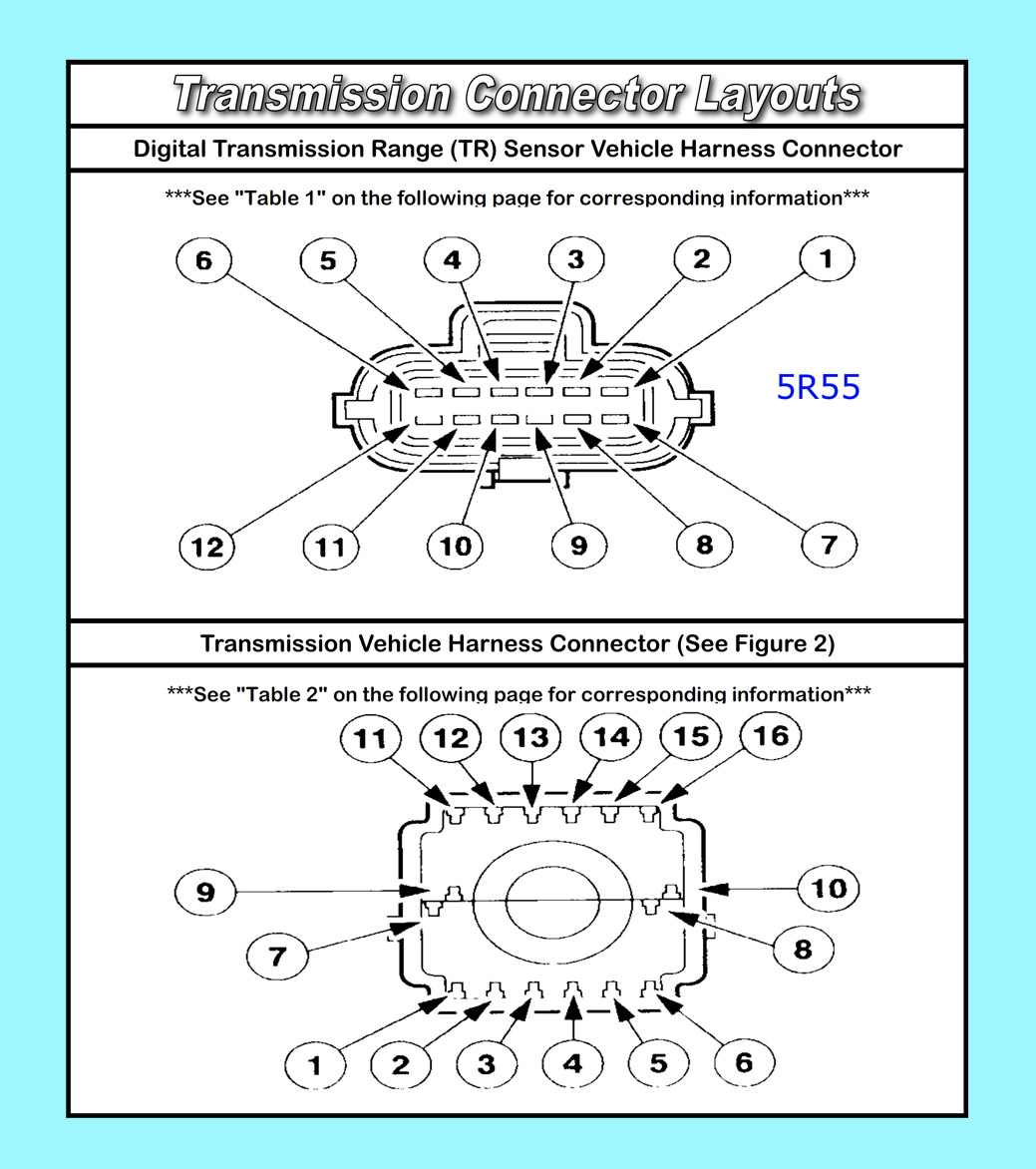

АКПП Ford 5R55N / 5R55S / 5R55W (Мануал распиновка фишки)

АКПП Ford 5R55N / 5R55S / 5R55W (Мануал спецификация 8)

АКПП Ford 5R55N / 5R55S / 5R55W (Мануал Stall-test)

Все АКПП

АКПП Ford / Mazda 5R55S, 5R55N, 5R55W



5R55W табличка акпп5-ти ступенчатая АКПП 5R55N (5R55W , 5R55S), для модификаций которой американцы придумали буквы сторон света (север-юг-...), вышла в 2000 году и довольно часто встречается у нас с Ford Explorer и THUNDERBIRD. Кроме Форда и Линкольна ее использовали на Пикапах Мазды в тропиках Азии и англичане ставили на Ягуар S-type два года. В 2002-м сыроватую коробку 5R55N заменила новая подмодификация - 5R55W, а в 2003-м после дополнительных доработок вышла 5R55S.

Устанавливается на задне- и полноприводные машины с мощными двигателями (от 3-х до 5 литров). Конструктивно она принадлежит семье 4R44 - 4R55E.

Это семейство автоматов выросло из популярной A4LD-E. Самые большие изменения как всегда - в электрике. Гидроблок изменялся в 2009-м.

В конструкции АКПП используется электронное принудительное управление блокировкой гидротрансформатора. Это усложняет работу системы и делает ее зависимой от качества масла. Гидротрансформатор этого автомата забивает гидроблок особенно быстро и является основной причиной загрязнения гидроблока и выхода из строя блока соленоидов (ниже).

Mercon V ATFУ этого довольно простого и неторопливого автомата первые годы требуется только следить за протечками (количеством и качеством масла MerconV - 11.5 л) и свежестью фильтра. К типу масла неприхотлива, требует только своевременной замены.

Масло меняется каждые 50-60 ткм в начале жизни и "по мере загрязнения" в почтенном возрасте Также мастера рекомендуют для возрастных машин не экономить на фильтре и менять его с каждой сменой масла ATF.

запчасти для ремонта этой акпп (Интернет-магазин)

Подобрать ремкомплекты - нажми клавишу слева.

Коробка не любит грязного масла, и ремонт пачкуна - гидротрансформатора первый в списке для восстановления - 248001.ремкомплект

комплект фрикционовКомплект прокладок и сальников (Оверол Кит) различны для пилотной модификации 5R55N и самой популярной серии 5R55W/S - 248002

Для переборки коробок с 2002 года идет другой Ремкомплект - 248002B. В 2009-м внесены изменения в гидроблок, прокладки гидроблока получили небольшие изменения (пробили еще пару дырок) и в комплекте уже включены оба варианта прокладок. Одинаково часто заказывают Оверолы от Пресижн и Транстек.

Комплект (односторонних и обычных) фрикционов для разных выпусков: до 2002 и после обычно заказывают сразу в полном комплекте Мастеркит - 248007.

Фильтр металло-пластиковый 5R55W/ 5R55S с двойной фетровой мембраной. Хорошо работает в молодые годы автомата. После 100 ткм его меняют с каждой заменой масла. Капризна к переливу масла.

фильтрСамый частый ремонт - замена фильтра и прокладки поддона 248300. Фильтры производят в зависимости от габаритов поддона и года выпуска:

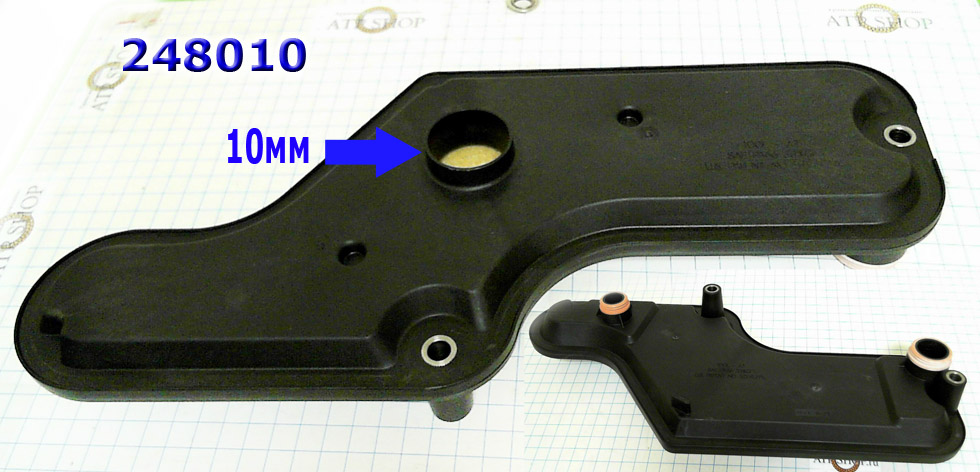

248010- Пластиковый, с заборником 10мм (для мелкого поддона) 1999-2002.

248010A- металло-пластик с заборником 54 мм (SUV) 2002+

фильтр АКПП Форд 5R55

Кроме расходников, приходится менять при переборке (или при горелом масле):

- Тормозные ленты Intermediate - O.Drive (№248022A). Конструктивный недостаток - обрыв упора ленты от перекоса и вибраций. Меняются вместе с поршнем серво.Узнать цену - нажми номер на желтом фоне

Старые универсальные тормозные ленты от 5R55N были в 2002-м году усилены.

C этими двумя лентами обычно меняют и Ленту Reverse 248024.

Лента тормозная, Intermediate (Direct, High/ Reverse) 5R55W/S 2002-Upлента тормозная

Поршень тормозной ленты обрезиненный, 5R55W диаметр по цилиндру 71,5mm (89.6 x 71,5 x 89) 2002-upПоршни Тормозных лент.

Piston Overdrive Servo Поршень ленты 2.900/73mm - №248902A.

и 71.5 мм - 248907D. Также меняют поршни: 248912 (Low/Reverse) и 248964 (Форвард).

Проблема поршней обычно связана с износом и нештатной работой тормозных лент.

Поршни Тормозной Ленты, Piston  Overdrive Servo 2.900/73mm

Замена выработавшего свой не слишком долгий ресурс в горелом и грязном масле - Блок соленоидов 5R55W /S (№248420B). На 5R55W /5R55S с 2002 года выпуска этот блок соленоидов - свой и невзаимозаменяем с предыдущей модификацией, как это сделал Крайслер на А604-41TE.  Свой блок соленоидов для 5R55N - №248420.

Частая замена - датчики выходных\входных оборотов (VSS\ISS) - 248436.

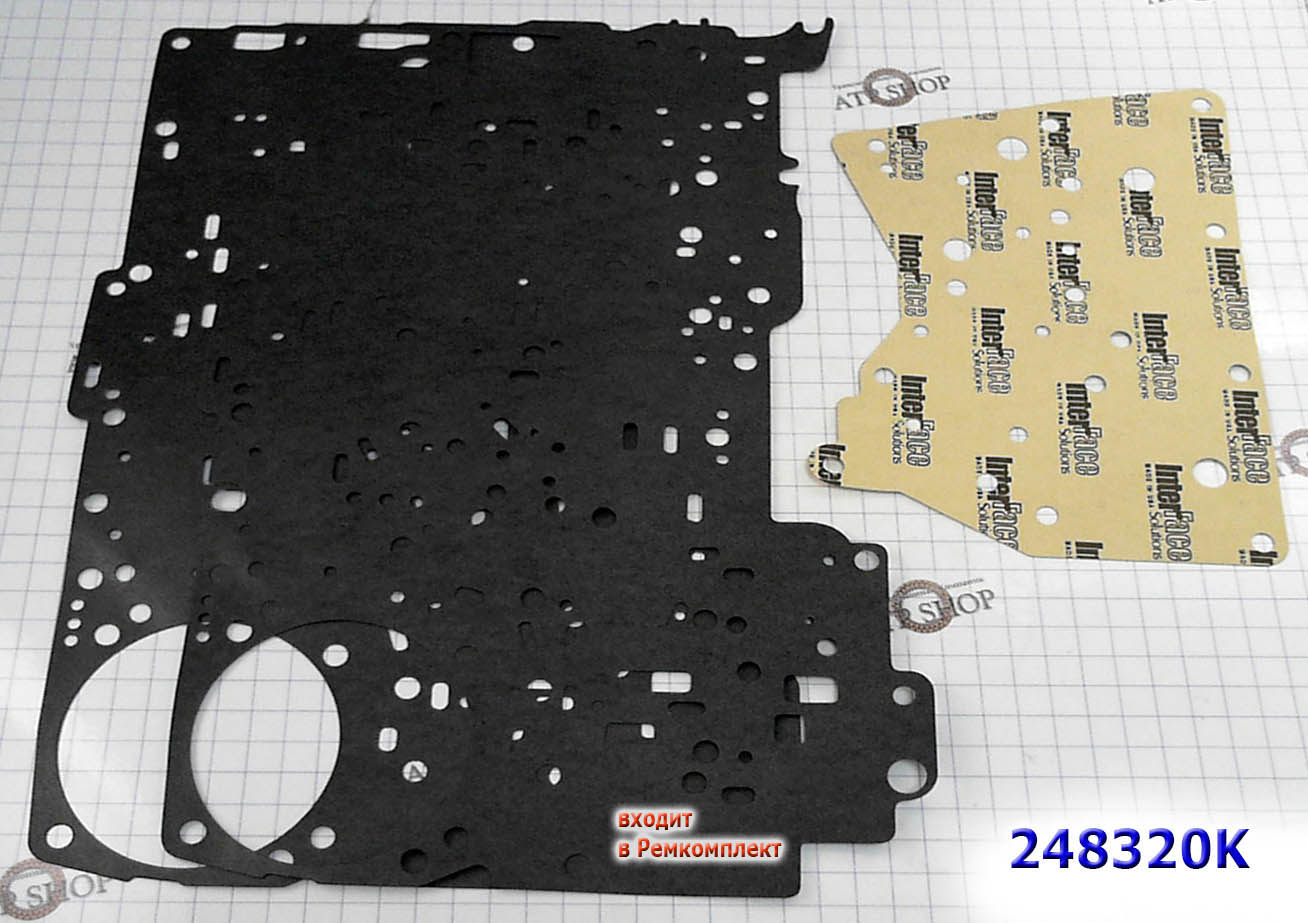

При переборке гидроблока меняют прокладки - 248320  входят в ремкомплект.

Блок соленоидов, 5R55W /S 2002-up

Узнать цену - нажми номер на желтом фоне

Фрикционный Диск Ford 5R55N Forward 1999-Up [89Tx1,7x133]Наиболее часто горят фрикционы пакета Форвард - 248108, и односторонние фрикционы Директ 248106.

Меняют не только полный комплект фрикционов дисков - 248005. Но часто и: стальные диски - 248128 и упорный диск этого пакета - 248148.

В типичный заказ для капремонта 5R55 входит и Ремкомплект прокладок и сальников -№248002, для замены износившихся колец и прокладок.

пакет форвард 5R55

продувка насоса 5R55Насос

Слабое место здесь - клапан насоса. Его залипание приводит к задержке или вообще отсутствию тяги при возрастающих оборотах двигателя. Для ремонта его используется соннаксовский (или ТрансГо) ремонтный клапан -№248507.

Шестерня Солнечная, SunGear, 5R55N/S/W, Overdrive 38T 2002-Up

При чистке насоса рекомендуется каждый  раз продувать\прочищать проблемный канал (нажми слева).

Насосы заказывают восстановленные (от американского «транстара») - 2487500. Они различаются в зависимости от модификации до 2002 года с солнечной шестерней OD 248610 на 24 зуба или на новую модификацию с 2002 года на 38 зубов.

Клапан ремонтный  статора насоса 5R55W /S

 Далее следуют по убыванию реже заменяемые детали "железа", которые вырабатывают свой ресурс:

- Барабан Overdrive №248550.

- Планетарные Ряды, O.D. 248580,

и Планетарный ряд Front/Forward №248582. Отдельно меняются подшипники и шайбы скольжения\вошеры.

Планетарный Ряд, Planet, 5R55N/5R55S/5R55W Overdrive (28 T Pinion) (Used w/ 38 T Sun Gear) 02+

Узнать цену - нажми номер на желтом фоне - Сепаратор Обгонной Муфты, Overdrive 24 Elements Wide 4R44E/55E/ 5R55N/W/S, который не изменялся с 1997 года, когда стал использоваться на АКПП A4LD.

Эта деталь заказывается по номеру АКПП A4LD - 243650

Сепаратор Обгонной Муфты, Sprag, Overdrive 24 Elements Wide 4R44E/55E/5R55N/W/S 97-Up

Комплект втулок 5R55N/ 5R55W/ 5R55S (5шт)

Вибрации от перегрузок вместе с грязным маслом сначала разбивают втулки, а когда насос не успевает справляться с потерями масла через втулки (и прокладки) начинается масляное голодание, которое добивает втулки, фрикционы и остальное «железо».

Чаще всего заказывают комплект из 5-ти биметаллических втулок - №248030

Комплект втулок, Bushing Kit, 5R55N/5R55W/5R55S (5шт) 1999-Up

Радиаторы АКПП

Часты ремонты гидроблоков, для восстановления которых Соннакс выпустил множество ремкомплектов, что весьма популярно в Америке, но пока не очень у нас.

Эта проблема свойственна всем гидроблокам начала "нулевых", у которых блокировка трансформатора производилось слишком рано с сильным проскальзыванием, а водители при этом слишком часто использовали агрессивные разгоны и слишком редко меняли масло и фрикцион гидротрансформатора.

На возрастные машины, пережившие перегрев масла и сгорание фрикционов, рекомендуется устанавливать дополнительный радиатор охлаждения. (нажми на картинку слева, посмотреть варианты)

Стоимость и наличие необходимых Вам позиций можно проверить в интернет-магазине,  нажав для поиска детали номер на оранжевом фоне.

На каких авто устанавливалось это семейство АКПП:

Авто
Модель
Год выпуска
Страна сборки

Двигатель
Модель
FORD
EVEREST
04-10
THA
5 SP RWD/4X4
L4 3.0L
5R55S
FORD
EXPLORER
02-03
USA
5 SP RWD/4X4
V6 4.0L V8 4.6L
5R55W
FORD
EXPLORER/SPORT TRAC
00-10
USA
5 SP RWD/4X4
V6 4.0L V8 4.6L
5R55S
FORD
FAL CON
08-10
AUS
5 SP RWD
V6 4.0L V8 5.4L
5R55S
FORD
MUSTANG
05-10
USA
5 SP RWD
V6 4.0L V8 4.6L
5R55S
FORD
RANGER
00-09
MYS THA
5 SP RWD/4X4
L4 2.5L 3.0L
5R55S
FORD
TERRITORY
09-10
AUS
5 SP R/AWD
L4 3.0L V6 3.5L
5R55S
FORD
THUNDERBIRD
02
USA
5 SP RWD
V8 3.9L
5R55N
FORD
THUNDERBIRD
03-05
USA
5 SP RWD
V8 3.9L
5R55S
JAGUAR
S TYPE
00-02
UK
5 SP RWD
V8 4.0L
5R55N
LINCOLN
AVIATOR
03-06
USA
5 SP RWD/4X4
V8 4.6L
5R55S
LINCOLN
LS
00-02
USA
5 SP RWD
V6 3.0L V8 3.9L
5R55N
LINCOLN
LS
03-06
USA
5 SP RWD
V6 3.0L V8 3.9L
5R55S
MAZDA
PICKUP B SERIES BT-50
00-..
ZAF THA
5 SP RWD/4X4
L4 2.5L 3.0L
5R55S
MERCURY
MOUNTAINEER
00-10
USA
5 SP R/AWD
V6 4.0L V8 4.6L
5R55S

Примерный ассортимент запчастей для ремонта этой АКПП

Актуальную цену и наличие - можно узнать, нажав номер детали.

Полное наименование Код - нажми - узнать цену
Дефектовка и ремонт гидротрансформатора АКПП 5R55W/5R55S/5R55N (перед отправкой обязательно слить масло и закрыть кляпом горлышко) 248001
Комплект Прокладок и Сальников без поршней 5R55N 1999-2002 (Ремкомплект\ Оверол кит\ Overhaul Kit) 248002A
Комплект Прокладок и Сальников c поршнем (поз. № 964) Ford 5R55N 1999-02 (Ремкомплект\ Оверол кит\ Overhaul Kit) 248002AP
Комплект Прокладок и Сальников без поршней, Ford 5R55W/S 2002-Up (Ремкомплект\ Оверол кит\ Overhaul Kit) 248002B
Комплект фрикционных дисков, Friction Module, 5R55N 1999-2002 248003A
Комплект фрикционных дисков, Ford 5R55W/ 5R55S 2002-Up 248003B
Мастеркит 5R55N 1999-2002 (Комплект прокладок и сальников, всех фрикционов и сталей) Master Kit 248007A
Мастеркит 5R55W/S 2002-Up (Комплект прокладок и сальников, всех фрикционов и сталей) Master Kit,  состоит из комплектов 248002B-TK + 248005B-BW + 243126 х 2шт + 248128 х 5шт 248007B
Фильтр, Filter, 2002-up 5R55W/5R55S с заборником длиной 54 мм, под глубокий поддон 2002-up. 248010A
Фильтр, 5R55N 99+ 248010
Лента тормозная пакетов сцепления интерм. и овердрайв, усиленная, Band Intermediate & overdrive (Direct, High/ Reverse) шириной 54мм, под диаметр барабана 134мм, A4LD/4R44E/4R55E/5R55E/5R55N/5R55W/5R5 248022
Лента тормозная сцепления реверс (Reverse Band) шириной 47мм, под диаметр барабана 134мм, 5R55N, 5R55W, 5R55S 1999-Up (Ford) 248024A
Комплект (5 шт) биметаллических  втулок, 5R55N/5R55W/5R55S, Bushing Kit, 1999-Up 248030
Сальник (манжета) насоса, 4R44E/5R55E/5R55N/5R55W/5R55S  (62.2 х 39 х 9)  (входит в состав ремкомплекта прокладок и сальников) Seal, front pump 1997-Up 248070
Сальник (манжета) хвостовика, Extension Housing, 5R55N 1999-Up 248074A
Сальник (манжета) хвостовика, Extension Housing, 5R55W/S 2002-Up 248074B
Сальник (манжета) хвостовика, Extension Housing, 5R55N/W/S 4WD 2002-Up (51x32x6.6) 248074D
Фрикционный Диск Ford 5R55N Int наружный зуб HEG 99-02 [33Tx2,45x110] 248104BE
Фрикционный Диск Ford 5R55N Int внутренние зубья HEG 99-02 [24Tx2,45x145] 248104BI
Фрикционный Диск, 5R55N/5R55W/5R55S Ford Direct(High/Rev) наружный зуб 1999-Up [20Tx2,1x101] 248106BE
Фрикционный Диск, 5R55N/5R55W/5R55S Ford Direct(High/Rev) внутренние зубья 1999-Up [48Tx2,1x124] 248106BI
Фрикционный Диск, Friction, Ford 5R55N/5R55W/5R55S Forward 1999-Up [89Tx1,7x133] 248108
(Заказывайте по позиции 243126) Стальной диск, A4LD/4R44E/55E/5R55N/5R55W/5R55S Reverse High (Direct), Overdrive/Coast [20Tx1,65x101] 1990-Up 248126
Стальной диск, Ford 55R55N Forward 1999-Up [27Tx1,7x118] 248128
Диск Опорный, Pressure Plate 5R55N/S/W/A4LD/4R44E/4R55E Direct & OverDrive (20Tx5.1x100.5) 248140B
Диск Упорный, 5R55N, 5R55W Forward Backing 1999-Up [27Tx3,9x118] 248148
Шайба, Washer, 5R55N/5R55S/5R55W, Pump Cover & Center Support (2.10mm) (Black), 1999-up 248211NA
Bearing, 5R55N/5R55S/5R55W, Pump & Center Support (.110”), 1999-up 248211NB
Шайба (подшипник скольжения) ступицы насоса и центрального суппорта, размеры 82x62x2.25мм, оранжевая. 5R55N/5R55S/5R55W, Washer Pump Cover & Center Support (2.25mm) (82x62x2)  (Orange), 1999-up 248211PA
Шайба (подшипник скольжения) между солнечной шестерней овердрайв (на 38 зубьев) и барабаном овердрайв, 8мм - ширина выступов. 5R55S/5R55W Washer, Overdrive Sungear To Overdrive Drum (38 Teeth Sun Gear 248214G
Подшипник, Bearing W/Races, 5R55N/5R55S/5R55W Overdrive Center Shaft To Center Support 1999-Up  Размер 70х51.1х2.7мм. 248223B
Шайба (подшипник скольжения/Washer) опорный с размерами: 46,6х38,1х9,1 мм, бронзовый, A4LD/4R44E/55E/5R55W/S Bering Forward Planet 1999-up 248231
Подшипник качения опорный с установочным бортиком снаружи, размеры 49.4х26.6х7.8мм, Bearing 5R55N/5R55S/5R55W W/Races, Forward Drum To Hub 1999-Up 248232A
Подшипник качения между передней планетаркой и хабом. Размер 79.6х61.7х4.1мм. 5R55N/5R55S/5R55W Bearing W/Races Front Planet To Hub 1999-Up 248235
Прокладка поддона, Rubber 5R55W/S (входит в состав ремкомплекта прокладок и сальников)  1999-Up 248300A
Прокладка поддона, Rubber 5R55N (входят в ремкомплект ...002) 1999-Up 248300
Прокладка насоса, 5R55N/S/W Front Pump (входят в ремкомплект ...002) 1999-Up 248310A
Кольцо Уплотнительное, Ring, 5R55N/S/W Front Pump 1999-Up 248311A
Прокладка плиты управления верхняя, Gasket, 5R55W/S (входят в ремкомплект ...002) Valve Body Upper 02-08гг. 248320A
Комплект прокладок гидроблока, Gasket, 5R55W/5R55S (входят в ремкомплект ...002) Valve Body 3 шт 02-08гг. 248320K
Прокладка плиты управления нижняя, Gasket, 5R55W/S Valve Body Lower 02-08 248321A
Датчик-селектор положения передач, Switch 5R55W/S Neutral Safety/DTR (Разьём на 11 контактов)  2002+ 248410G
Блок Соленоидов, Solenoid Group, 5R55N 1999-up (Ford) (Jaguar) 248420
Блок Соленоидов, Solenoid Group, 5R55W/S 2002-2003 (Ford)(Не подходит на автомобили до 2002 года и с 2004 года) 248420A
Блок Соленоидов, Solenoid Group, 5R55W/S 1999-2001 и 2004-up (Можно устанавливать на более старые года до 2002 года. Взаимозаменяем. ИСКЛЮЧЕНИЕ! Не подходит на автомобили 2002-03 годов выпуска.) 248420B
Датчик входных и выходных оборотов(устанавливается 2шт), 5R55W/S/N Sensor, Input & Output Speed (TSS, VSS), 1999-Up 248436
Сливная пробка масляного поддона, Drain Plug, 5R55N/5R55S/5R55W Oil Pan (высота 36мм) 1999-Up 248494A
Масляный насос в сборе (вариант под солнечную шестерню овердрайв на 38 зубьев), 5R55W/S/N, Pump oil Assembly (uses 38T OD Sun Gear) 2002-Up 248500
Ремонтный клапан ступицы масляного насоса, VALVE 5R55W/S/N Line Pressure Relief #248507-EM 248507
Барабан сцепления Овердрайв, Overdrive Clutch Drum, 5R55S/W (8мм размер выемки внутри барабана под 214 вошер) 1999-Up 248550
Барабан сцепления Овердрайв, Overdrive Clutch Drum, 5R55S/W/N (11.5 мм размер выемки внутри барабана под 214 вошер) 1999-Up 248550A
Барабан сцепления Форвард, Forward Clutch Drum, в сборе со стальными и опорными дисками, комплектом поршней, 5R55W/S/N (147,7mmOD) 1999-Up 248554K
Барабан сцепления Директ, Direct Clutch Drum, 5R55N/5R55S/5R55W (5 Clutch) (5/8” From Snap Ring Groove To Edge Of Drum) 1999-Up 248555AA
Барабан сцепления Реверс, в сборе с обгонной муфтой(Размер 136х103х77мм.), Reverse Clutch Drum, 5R55W/S/N With Sprag 1999-Up 248556
Планетарный Ряд сцепления овердрайв, O.Dr. Planet, сателлиты по 25 зубов, используется с солнечной шестерней на 24 зуба (поз. №610), 5R55N/5R55S/5R55W 1999-2002 248580A
Планетарный Ряд сцепления овердрайв, O.Dr. Planet, сателлиты по 28 зубов, используется с солнечной шестерней на 38 зубьев (поз. №610), 5R55N/5R55S/5R55W 2002-Up 248580B
Планетарный Ряд передний сцепления форвард на 6 сателлитов по 23 зуба, Forward Planet, используется с солнечной шестерней на 55 зубьев (поз. №610), 5R55N/5R55W/5R55S, с внутренним подшипником и пласти 248582B
Шестерня коронная, RingGear, 5R55N/W/S Overdrive Planet (94T) (Used w/ 28T Sun Gear). 248590A
Шестерня Коронная, RingGear, 5R55S/5R55W Forward Planet (100 Teeth) (89 Clutch Splines) (Used w/ 23 T Planet) 248592G
Ступица под фрикционы, Clutch Hub, Forward RingGear, 5R55N/5R55S/5R55W (40,26ммID) (85 Teeth) Steel 1999-Up 248602A
Шестерня Солнечная, SunGear, 5R55N/S/W, Overdrive 38T 2002-Up 248610
Shell, SunGear (Without Bearing & 55 Teeth on Forward SunGear) 5R55N/S/W 248622A
Сепаратор Обгонной Муфты(заказывайте по позиции 243650A-BW), Sprag, 4R44E/55E/5R55N/W/S Overdrive 24 Elements (71.3 x 55 x 16.7) (Ford) 1997-up 248650A
Вал входной, 5R55N/S/W  Input (260mm Long) 248670
Вал, Shaft, 5R55N/S/W Overdrive Center (94 T) 02-Up 248674A
Вал, Shaft, Overdrive Center [72T], 5R55N/5R44E/5R55E/S/W 248674B
Ремонтные втулки серво поршней, Overdrive and Intermediate 5R55N/5R55S/5R55W Servo Pin Bore Sleeve Kit, 2002-Up (2 Ремонтные втулки, 14,8mm OD x 12mm ID) 248900
Поршень Торм. Ленты, Piston, Overdrive Servo, (73mm диаметр чашки), (Наружный диаметр: 74 мм, Толщина (высота): 86.8 мм), 5R55N/W/S 1999-Up 248902A
Поршень Торм. Ленты, Piston, Overdrive Servo (65mm диаметр чашки), (Наружный диаметр: 74 мм, Толщина (высота): 86.8 мм), 5R55N/ 5R55W/ 5R55S 1999-Up 248902B
Поршень тормозной ленты обрезиненный, 5R55W/ 5R55S диаметр по цилиндру 71,5mm (89.6 x 71,5 x 89) 2002-up 248907D
Поршень, Piston, 5R55S/ 5R55W Low/Reverse Servo (Bonded) (42mm ID Cover) 2002-UP 248912G
Шток упора задней тормозной ленты, Pin, 5R55N/5R55S/5R55W Reverse Lever (137mm Long) (8,5mm OD) 1999-Up 248917C
Поршень Обрезиненный, Piston, Intermediate Clutch (Molded Rubber) 5R55N 1999-Up 248963
Поршень сцепление форвард, Piston, 5R55N/5R55S/5R55W Forward Clutch (Чашка)(Bonded) (129mm OD) With Check Ball 1999-7/05 (This Has The Cushion # 853 Made Onto The Piston) 248964A
