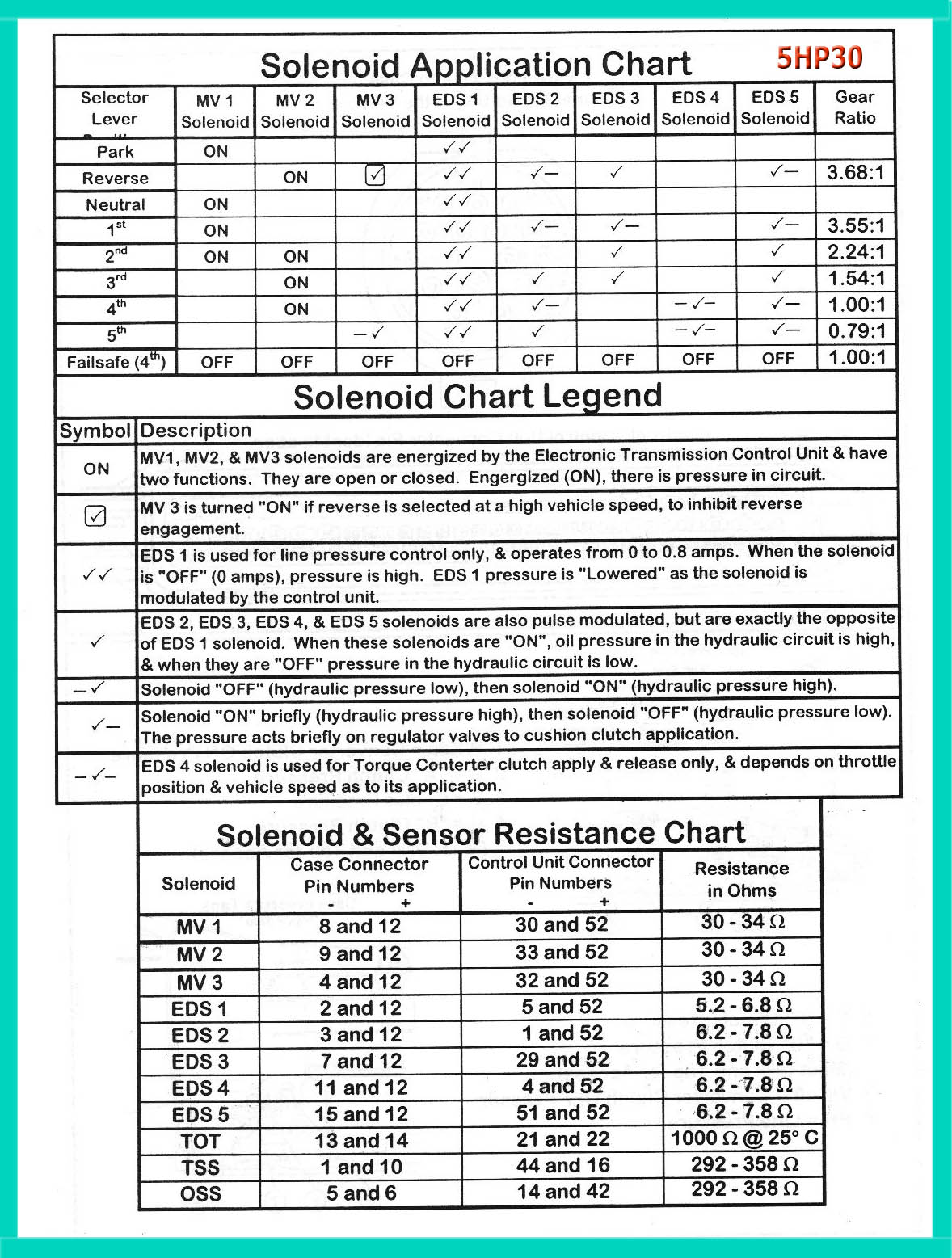

ZF 5HP30 СоленоидыZF 5HP30 Соленоиды

ZF 5HP30 гидроплитаZF 5HP30 гидроплита

Все АКПП

АКПП ZF 5HP30

табличка шильдик 5HP305-ти ступенчатая АКПП ZF5HP30 - одна из первых 5-ступок с максимальным крутящим моментом, разработанных для эксклюзивных автомобилей с задним приводом и мощными двигателями от 4.5 л.

Родственна по конструкции 5HP24 (рассчитанную на несколько меньший крутящий момент) и имеет некоторые общие запчасти (вроде сальников и соленоидов) с легендарной 5HP19. По сравнению с ними имеет больший запас конструктивной прочности. Коробка спроектрована "неубиваемой", без очевидных слабых мест и с большим запасом прочности по всем узлам.

фильтр ZF 5HP30

Эксплуатируется с 1991 года на БМВ и на таких "коллекционных" авто как Астон Мартин, Роллс-Ройс, Бентли. Жизнь 5HP30 продлили российские БМВ 5-й серии, на которые эта коробка иногда устанавливалась вплоть до 2003 года, когда ее сменили 6-ступенчатые АКПП серии 6HP26.

запчасти для ремонта этой акпп (Интернет-магазин)

 Подобрать ремкомплекты для переборки АКПП - нажми клавишу слева.

Фильтр - № 179010 одноразовый с фетровым мешком, который обычно штатно служит 4-5 лет при своевременной смене масла. Если появляется пена в масле, значит скорее всего фильтр забит грязью. Но до такой катастрофы мало кто из владельцев доводит.

К маслу неприхотлива, допускает непродолжительную работу с грязным маслом, с недостатком масла, с перегретым маслом.

Оверол Китфрикционы, модульКоробка начинает требовать планового капремонта после пробегов далеко за 300 ткм (при нормальной эксплуатации и своевременной смене масла). Переборка производится с заменой фильтра, ремонтом гидротрансформатора (179001) и заменой резиновых и бумажных прокладок Ремкомплекта - 179002.

У автомобилей, приехавших на аварийный ремонт этой уникальной акпп, чаще всего заказываются маленькие (143мм)  фрикционы и стальные диски пакетов сцепления (Clutch E1, A, F), но многие мастера предпочитают менять и большие (204мм) тоже - всем комплектом (№179003-AL).

Барабан реверс 5HP30

Слабым местом "железа" можно назвать Барабан (Forw/Rev. Clutch A+C) №179556, срезаются алюминиевые зубья.

Вместе с фрикционами покупаются Поршни обрезиненные для этого барабана А+С.

Для надежности меняют и все соленоиды, ресурс которых обычно заканчивается через 7-10 лет эксплуатации одновременно с износом "бублика". Изношенный фрикцион гидротрансформатора и является главным источником раннего старения соленоидов и как следствие - проблем с давлением в пакетах.

Мастера вспоминают, что случались еще и проблемы с шариками в гидравлической клапанной плите.

В целом эта акпп очень надежна, с большим запасом прочности по железу.

На каких авто устанавливалось это семейство АКПП:

  Модель год в. Страна тип АКПП Двигатель
ASTON MARTIN DB7 00-04 UK 5 SP RWD V12 5.9L
BMW 5 SERIES 91-03 DEU RUS 5 SP RWD V8 3.5L 4.4L
BMW 7 SERIES 95-01 DEU 5 SP RWD V8 3.6 4.4L V12 5.4L
ROLLS ROYCE ARNAGE/SILVER SERAPH 00-02 UK 5 SP R/AWD V8 4.4L V12 5.4L

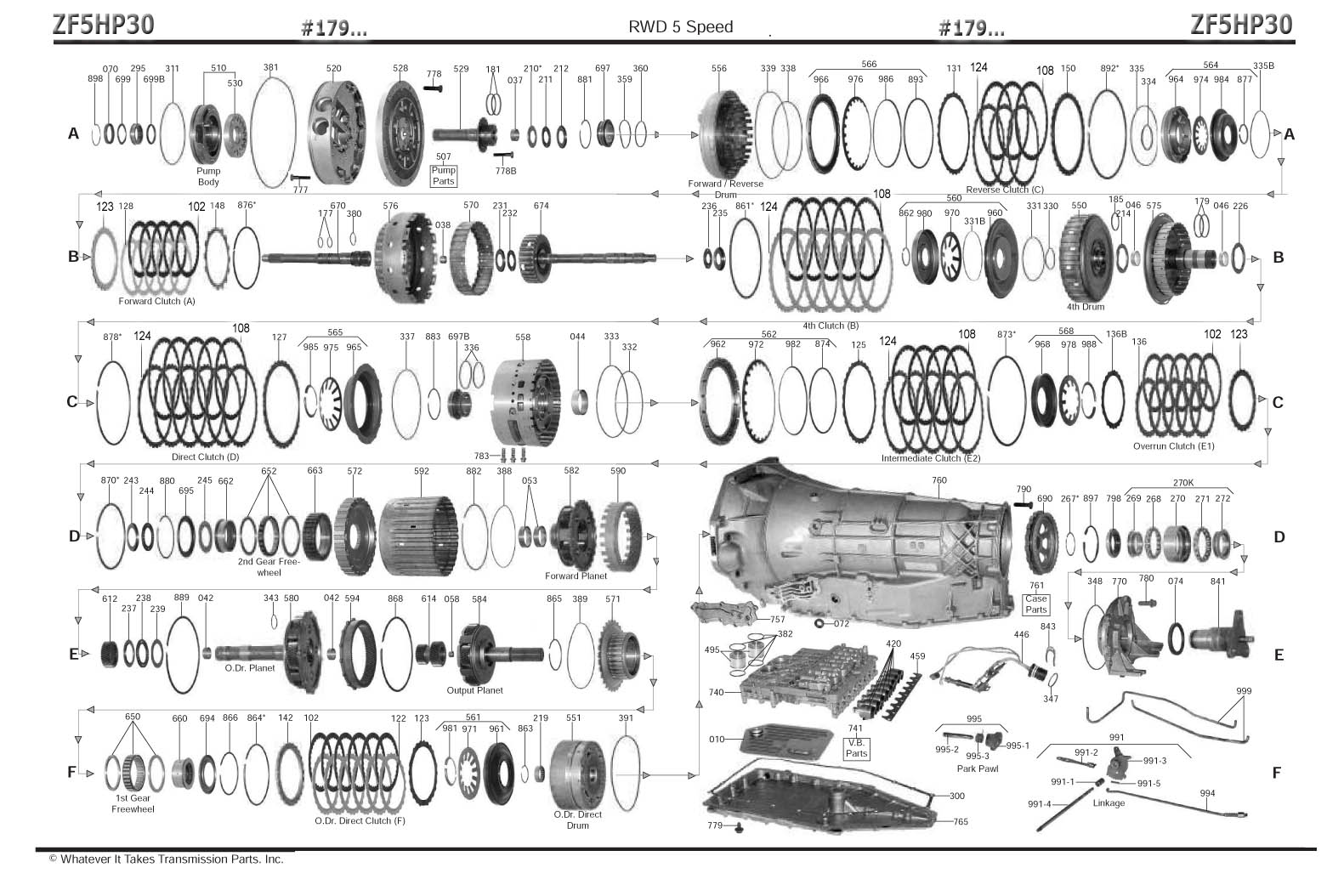

Примерный ассортимент запчастей для ремонта этой АКПП.

Актуальную цену и наличие - можно узнать, нажав номер детали.

Полное наименование Код
Комплект Прокладок и Сальников (Ремкомплект\ Оверол кит\ Overhaul Kit), 5HP30 Без поршней 1991-Up 179002
Комплект Фрикционов, 5HP30 1991-Up 179003
Комплект Стальных дисков, 5HP30 1991-Up 179004
Фильтр, 5HP30 179010
Сальник (манжета) насоса, Данную деталь заказывайте по позиции 178070,4HP14/4HP16/4HP22/4HP24/5HP18/5HP24/5HP30 (52X40X7) OEM 179070
Фрикционный Диск 5HP30 Clutch E1, A, F (Small) [30Tx1,55x143] 179102
Фрикционный Диск 5HP30, Clutch B, C, D, E2 (Large) [30Tx1,6x204] 179108
Стальной диск, Clutch E1 , F/F, 5HP24/5HP24A/5HP30 [24Tx1,8x119] 179120
Стальной диск, волнистый, Forward Clutch (A)/O.Dr. Direct Clutch (F)/Overrun Clutch (E1) WV [24Tx0,8x119],1991-up 179123W
Стальной диск, B, C, D. E2, [32Tx3x182] 179124
Стальной диск, Clutch A, [24Tx3x119] 179128
Стальной диск, волнистый, 5HP30 Forward Clutch (A), (5H3-2973),1991-up, USED 179129
Диск Упорный, Pressure Plate, Clutch A Rear Drum [24Tx119] 179146
Диск Упорный, Pressure Plate, Clutch C Rear Drum, Step [32Tx182] 179148
Подшипник, 5HP30 Bearing W/Races, 4th Clutch Drum To Direct Clutch Hub (.155" Thick) 2.922"OD (2.088"ID) Also Fits Direct 1993-Up 179214
Подшипник, Bearing ZF5HP30 Set Forward Sun Gear To Overdrive Planet 1993-Up (2.740"OD) 1.830"ID (.155" Thick) #179238A-EM 179238A
Ball Bearing Assembly, ZF5HP30 Extention Housing To Yoke (5 Pieces)  1993-Up 179270AK
Прокладка поддона, 5HP30, OEM 179300
Прокладка Клапанной Плиты, Gasket, Valve Body 179321
Прокладка Клапанной Плиты, Gasket, Valve Body 179322
Соленоид-Электроклапан включения пакетов сцеплений (Шифт) , Solenoid Shift, Данную деталь заказывайте по позиции 177421A. 4HP24/5HP19/5HP24A/5HP30 (Номер на детали: 0750-132-122) 179421B
Соленоид-Электроклапан  линейного давления - чёрный, верхний, Solenoid EPC, Данную деталь заказывайте по позиции 177431B. 4HP20/ZF5HP19/ZF5HP24/ZF5HP24A/ZF5HP30 (Номер на детали: 0501-209-875) 179431A
Соленоид-Электроклапан  линейного давления Чёрный, Solenoid EPC, Данную деталь заказывайте по позиции 176431. 5HP18/24/30 (Номер на детали: 0501-311-843) 179431C
Датчик Оборотов, Sensor, Input/Output Shaft Speed 4HP22/4HP24/4HP24A/5HP24/5HP30 179436
Барабан, Drum, 5HP30 Reverse Clutch A+C 179556
Ступица под фрикционы, Clutch Hub, ZF5HP30 Reverse Clutch 1993-Up 179576A
Сепаратор Обгонной Муфты, Sprag, 5HP30, Second Roller Clutch (30 Elements) 1993-Up 179644
Сепаратор Обгонной Муфты, Sprag, 5HP30 2nd Gear With End Caps (24 Elements) (.510" Thick) (1/2 Plastic & 1/2 Metal Cage) 1993-Up (Used) 179652A
Верхняя часть клапанной плиты, Valve Body, ZF5HP30 Без соленоидов (Aluminum) 1993-Up, ZF 179740AU
Болт, Bolt, 5HP30 Oil Pan (M6X25) 179777
Болт, Bolt, Oil Pump (M6X65) 5HP19/5HP30 179778
Кольцо Стопорное, Snap Ring, Clutch A,E1 .F/F/F (3.4 mm) 5HP24/5HP24A/5HP30 179865
Кольцо Стопорное, Snap Ring, Clutch A.E1 , F/F/F (3.8 mm) 5HP24/5HP24A/5HP30 179865A
Кольцо Стопорное, Snap Ring,. "C" Rear Drum (3.2mm) 179892
Поршень, Piston ZF5HP30 4th Clutch (Aluminum) 7 7/8"OD (2.005"ID) 1993-Up . 179960A
Поршень обрезиненый, сцепления "F".  Данную деталь заказывайте по позиции 178961. 5HP24/5HP24A/5HP30  Piston, F 179961
Поршень, Piston, 5HP30 Clutch "C" 179966
Поршень Обрезиненный, 5HP30 E1 179968
Пружина Тарельчатая, Spring Belleville, Clutch F 5HP24/5HP24A/5HP30 179971
Возвратная пружина сцепления "C" и "E2", Spring, ZF5HP30 "C" & "E2" Clutch Return (24 Липестка) (190mm OD) 1993-Up, OEM 179972
Retainer ZF5HP30 4th Clutch Retainerurn Spring (5.418"OD) 1993-Up 179980A
Кольцо Стопорное, Snap Ring, Half-Ring, F (2 PCS) & C 5HP24/5HP24A/5HP30 179981
