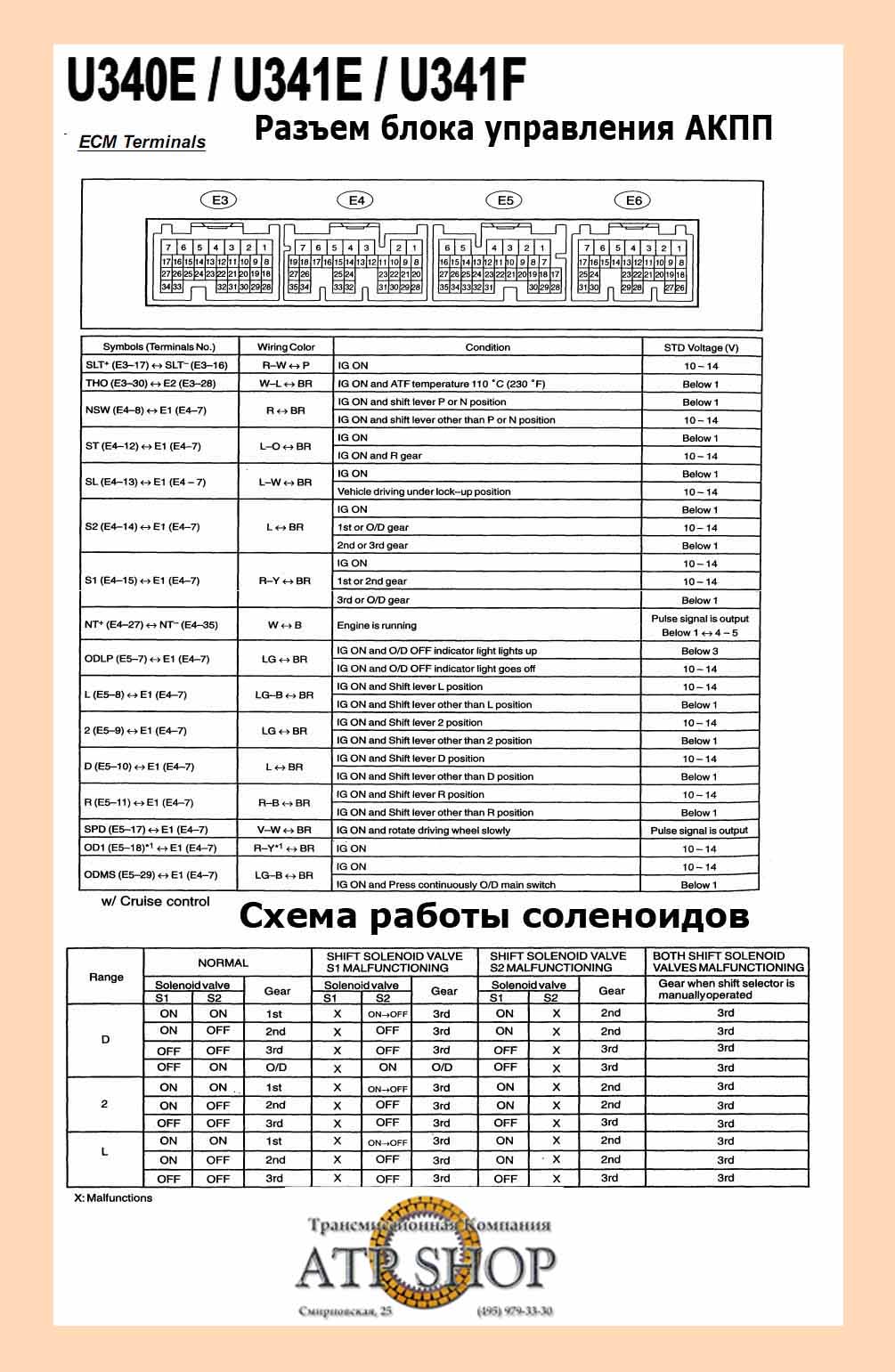

(Разъем блока управления АКПП, схема работы соленоидов) АКПП U340 / U341E /F(Разъем блока управления АКПП, схема работы соленоидов) АКПП U340 / U341E /F

Все АКПП

АКПП Toyota / Aisin U340E / U341E / U341F -343-



табличка АКПП U340 plates4-х ступенчатая АКПП U340-341 (Toyota) работает с 2000-го года на переднеприводных тойотовских Авенсисах, Короллах, Echo, Celica и др.  с мотором до 2-х литров. Очередной рекордсмен коробок Айсин-Тойота, популярных в ремонте.

Разработанная одновременно с U140\ U240 эта акпп является конструктивным аналогом и также долго являлась лидером по ремонтам среди Айсиновских АКПП.

И связано это также как и у других лидеров (U140\ U240 и ZF 5HP19) - с ее простой и отработанной конструкцией, лишенной "наворотов", которую устанавливали на мегапопулярные Короллы, Авенсисы, Ярисы и Аурисы и сотни тысяч других Тойотовских авто с двигателем 1.3 - 1.8 л.

Модификация U341E - может передавать более высокий крутящий момент и используется для более мощных двигателей Celica (1.8л),  U341F - модификация для полноприводных машин (4WD).

Запчасти и ремкомплекты для этой АКПП

Подобрать ремкомплекты - нажми клавишу слева.

Типичные ремонтные места АКПП U340-341

Комплект Прокладок и Сальников (Ремкомплект\ Оверол кит\ Overhaul Kit), U340/341E без поршней 2000-upВся механическая и гидравлическая часть у этих коробок очень надёжна и ресурс до первого капремонта обычно превышает 200-300 ткм (в зависимости от манеры вождения и своевременности замены масла). Бублик легко проходит свои 300 ткм, после чего требует ремонта: чистки и замены расходников блокировки муфты — 343001

фрикционы Для переборки этого неприхотливого автомата заказывают Ремкомплекты прокладок и сальников \Оверолкит - № 343002. Чаще  заказываются Ремкомплекты ATOK.

Кроме этого в заказ обычно входит фильтр, фрикционы с дисками Директ или — весь комплект фрикционов 343003 и втулка насоса. С остальными деталями определяются уже после разборки и дефектовки.

При "горелом" масле приходится менять полный комплект фрикционов всей АКПП - 343003.  Всегда — неоригинал.

Переборка автомата с горелым маслом и сгоревшими стальными дисками может потребовать замены обрезиненных поршней для корректного переключения скоростей — 343008

Узнать цену - нажми номер на желтом фоне

Для долгой и здоровой старости U340-341 требует своевременной замены масла и фильтра - 343010.

масло Тойота WS

Масло в возрастных АКПП использовалось типа Тойота T-IV, но начиная с 2005-го года Айсин с Тойотой стали переводить все свои автоматы на новое всесезонное синтетическое масло - Toyota WS. С соответствующими изменениями в настройках компьютера. К уровню и качеству масла неприхотлива, но гидроблок хорошо откликается на замену масла.

С возрастом и по мере износа фрикционов (особенно - гидротрансформатора) масло начинает загрязняться быстрее и менять его приходится чаще. Частая замена масла несколько оттягивает необходимость замены накладки гидротрансформатора.

Фильтр, U340 Echo/Celica 2000-up

Одна из самых популярных жалоб - подтекание масла из сальника насоса (340070). Стоит между коробкой и "бубликом". Меняют сальник 343070 вместе с втулкой 330034. когда нужно провести косметический ремонт. Втулка насоса обычно уже имеет предельный износ, когда пробег превышает 300 ткм.

Втулка насоса, A40 подходит на все АКПП Toyota, кроме A442F и U660E

 Вызвано это обычно неравномерным износом фрикциона сцепления гидротрансформатора и связанными с этим вибрациями и перегревом. Замена масла в этом случае не спасает, а лишь ускоряет преждевременную смерть сначала проворачивающейся втулки, а затем и самого насоса (343500).

Вырабатываются поверхности трения крышки насоса с шестерней - №343510. Если продолжать ездить с таким маслонасосом, то из-за недостатка давления изнашиваются втулки и истираются горят фрикционы, что придает маслу запах горелого. При капитальном ремонте, ремонтируют гидротрансформатор, являющийся причиной этой проблемы и гидроблок, забитый грязью из бублика.

Крышка насоса U341сальник все Тойота

узел задней крышки U340Типичная болезнь АКПП айсиновской серии U* : от слишком высокого крутящего момента перекашивает барабан Реверс, сидящий на суппорте крышки и тефлоновыми кольцами 179 вырабатываются наружные посадочные места у Барабана 343556(Reverse)  и Задней Крышки 343759. Проявляется в основном при «спортивном» стиле вождения. Комплект колец для быстрого ремонта — 343199

Поэтому при замене фрикционов в барабане Директ, 343555, мастера всегда проверяют еще и износ крышки и посадочного места барабана Реверс.

Крышка задняя U341
Узнать цену - нажми номер на желтом фоне

Вряд ли справедливо говорить о "болезнях железа" этого неубиваемого семейства АКПП. Разве что о "выработке ресурса".

У возрастных машин, переживших длительную эксплуатацию с тяжелыми условиями работы, форсированной ездой и недостатком давления масла встречается проблема износа шестерней Планетарных рядов  Forward Planet  №343582А. Или заказывают комплект планетарных рядов (БУ) - 343583.

Чем агрессивнее разгоны, тем раньше проявляется эта проблема, которая заключается в том, что разбивается RingGear 343594(смотри схему слева сверху). А поставляется он только в комплекте с самой планетой Форвард. Узнать об износе планетарных рядов можно по содержанию металлической крошки в поддоне. Крошки крупнее 1мм - показатель критического износа железа и знак для срочной замены планеты.

Планетарный Ряд, (Forward Planet) U340E/U341E/U341F на 4 сателлита с коронной шестернёй №594 2000-up

Шестерня солнечная, (Output Planet) U340/U341 на 46 зубовРазбивается RingGear 343594 обычно вслед за Планетарным рядом Output Planet,  №343584А .

С ним по цепной реакции осколками разбивает и солнечную шестерню 343614.

Все эти оригинальные детали распространены, доступны и восстанавливают ресурс коробки. Мастера предпочитают заказывать оригинал, потому что почти у большинства БУ коробок эта планета изношена и все детали находятся в "зоне риска".

Планетарка U340-341
Узнать цену - нажми номер на желтом фоне

Одна из частых замен на свежих коробках (с 2009 года) - соленоид линейного давления EPC - 343428, который работает значительно интенсивнее остальных соленоидов.

Вырабатывает свой срок службы при длительной работае в грязном масле с изношенными кольцами и уплотнениями. Своевременная замена масла и колец ремкомплекта позволяет этому соленоиду работать весь срок службы АКПП. Замена одного соленоида без замены уплотнительных колец из Ремкомплекта уменьшает ресурс нового соленоида в разы. С ним вместе часто меняют и соленоид блокировки ГДТ.

Соленоид-Электроклапан  линейного давления, Solenoid EPC, U341E/U341F 2009-2015

фрикцион и стальной диск Direct U340Узнать цену - нажми номер на желтом фонеС большинстве случаев капремонта U340-341 вместе с комплектом прокладок и сальников (343002) меняется и полный комплект фрикционов.

Популярный бюджетный ремонт сцеплений -  замена дисков в пакете барабана Direct 343555 - Стальные диски №343126  и фрикционы №343106. Причина - износ уплотнительного кольца суппорта крышки. (ниже)

Симптомы - недостаточная тяга, автомат не передает весь крутящий момент от двигателя.

Если продолжать ездить с износом колец, можно потерять и крышку и барабан, а затем и соленоиды гидроблока.

Барабан Директ 555 U340 - U341

Типичные проблемы электрики гидроблока и соленоидов U340.

Электрику этой АКПП настолько редко приходится в ремонтировать, что по этому показателю АКПП U340 являются очередным рекордсменом надежности.

Соленоид Давления (EPC), Solenoid, EPC U340E

Однако при каждом демонтаже коробки мастера привычно разбирают и чистят гидроблок и электромагнитные клапана (соленоиды), страдающие от грязного масла. Забитая гидроплита клапанов приводит к непредсказуемым толчкам\пробуксовкам в пакете, куда не подается масло соответствующим плунжером гидроблока. Долгая эксплуатация с такой проблемой приводит к преждевременному износу практически вечных фрикционов.

Соленоид Блокировки ГТР, Solenoid, Lock Up U340E 00-Up

Изредка заказывают выработавшие свой долгий ресурс линейные соленоиды-электрорегуляторы: Магистрального давления (EPC) 343428 и Соленоид блокировки гидротрансформатора - (LockUp) 343425.

Остальные соленоиды-шифтовики - шариковые "On-Off" и служат гораздо дольше. На плите используются три шифтовика, переключающие скорости вперед комбинацией вкл-выкл (схема слева): S1 - 343421 и S2-  343422. И шифтовик, включающий реверс S3 - №343423, который вообще не встречается в замене.

После соответствующего капремонта эти АКПП ходят еще долго, если следить за уровнем и качеством масла. Действительно "неубиваемая" коробка. У водителей со спокойной манерой езды и регулярно меняющих масло U340 начинает требовать внимания только после 300-400 ткм.

Но справедливости ради надо отметить, что статистика продаж запчастей по U340-341 сильно искажена тем, что владельцы малолитражных бюджетных авто старше 10-15 лет нечасто решаются на капремонт АКПП с покупкой новых запчастей, так как найти дешевые БУ детали или саму БУ коробку - всегда довольно большой соблазн. Поэтому мастера из соображений жесточайшей экономии часто заказывают одну прокладку поддона 343300 с фильтром, а остальные детали берут с авторазборок.

Стоимость и наличие запчастей для ремонта U340 вы узнать в интернет-магазине, набив в поле для поиска детали номер на оранжевом фоне.

 На каких авто устанавливалось это семейство АКПП:

Авто  Модель Год выпуска Страна сборки   Двигатель Модель
FAW BESTURN B30 10-.. CHN 4 SP FWD L4 1.6L 1.8L U341E
FAW VELA 04-.. CHN 4 SP FWD L4 1.5L U340E
PONTIAC VIBE 03-07 USA 4 SP AWD L4 1.8L U341F
SCION xA 04-06 JPN 4 SP FWD L4 1.5L U340E
SCION xB 04-06 JPN 4 SP FWD L4 1.5L U340E
SCION Xd 08-.. JPN 4 SP FWD L4 1.8L U341E
SSANGYONG RACTIS 10-.. JPN 4 SP R/AWD H4 1.5L U340
TOYOTA ALLION 01-07 JPN 4 SP FWD L4 1.5L U340E
TOYOTA ALLION 01-07 JPN 4 SP FWD L4 1.8L U341E
TOYOTA AURIS 11 CHN 4 SP FWD L4 1.6L 1.8L U341E
TOYOTA AVENSIS 03-08 UK 4 SP FWD L4 1.8L  U341E
TOYOTA BELTA 06-.. JPN 4 SP FWD L4 1.5L U340E
TOYOTA CALDINA 00-04 JPN 4 SP FWD L4 1.8L U341E
TOYOTA CELICA GT 00-06 JPN 4 SP FWD L4 1.8L U341E
TOYOTA COROLLA 00-.. BRA CAN CHN IND IDN JPN MYS PAK PHL 4 SP F/AWD L4 1.5L 1.6L 1.8L 2.0L U341
TOYOTA COROLLA 09   4 SP FWD L4 1.8L U340E
TOYOTA ECHO 00-05   4 SP FWD L4 1.5L U340E
TOYOTA FIELDER 04-08 BRA 4 SP FWD L4 1.8L U341E
TOYOTA FUNCARGO 00-05 JPN 4 SP F/AWD L4 1.5L U340
TOYOTA ISIS 04-09 JPN 4 SP FWD L4 1.8L U341E
TOYOTA IST 07-.. JPN 4 SP FWD L4 1.8L U341E
TOYOTA MARK X 03-.. CAN 4 SP F/AWD L4 1.8L U341
TOYOTA OPA 00-05 JPN 4 SP F/AWD L4 1.8L U341
TOYOTA PLATZ 00-05 JPN 4 SP F/AWD L4 1.5L U340
TOYOTA PORTE 04-.. JPN 4 SP F/AWD L4 1.5L U340
TOYOTA PREMIO 01-04 JPN 4 SP F/AWD L4 1.8L U341
TOYOTA PREMIO 01-07 JPN 4 SP FWD L4 1.5L U340
TOYOTA PROBOX 02-10 JPN 4 SP F/AWD L4 1.5L U340
TOYOTA RACTIS 05-.. JPN 4 SP F/AWD L4 1.3L 1.5L U340
TOYOTA RAUM 03-.. JPN 4 SP F/AWD L4 1.5L U340
TOYOTA SIENNA 03-10 JPN 4 SP F/AWD L4 1.5L U340
TOYOTA SOLUNA VIOS 02-07 THA 4 SP FWD L4 1.5L U340
TOYOTA SPACIO 01-07 JPN 4 SP FWD L4 1.8L U341
TOYOTA SUCCEED 02-10 JPN 4 SP F/AWD L4 1.5L U340
TOYOTA VERSO 11 CHN 4 SP FWD L4 1.8L U341
TOYOTA VIOS 03-.. CHN MYS PHL THA VNM 4 SP FWD L4 1.3L 1.5L U340
TOYOTA VIOS 08-.. CHN TWN 4 SP FWD L4 1.6L U341
TOYOTA VITZ 01-10 JPN 4 SP FWD L4 1.5L U340
TOYOTA WISH 03-09 JPN 4 SP F/AWD L4 1.8L U341
TOYOTA YARIS 06-.. THA 4 SP FWD L4 1.5L U340
TOYOTA YARIS 08-.. CHN 4 SP FWD L4 1.6L U341
Примерный ассортимент запчастей для ремонта этой АКПП

Актуальную цену и наличие - можно узнать, нажав номер детали.

Полное наименование Код, узнать наличие\цену
Дефектовка и ремонт гидротрансформатора АКПП U340/U341 (перед отправкой обязательно слить масло и закрыть кляпом горлышко) 343001
Комплект Прокладок и Сальников без поршней, Toyota U340/341E/F (MU5) 2000-2014 (Ремкомплект\ Оверол кит\ Overhaul Kit) 343002
Комплект Фрикционов, U340/341E  2000-up 343003
Комплект Стальных дисков, Toyota U340/ U341E 2000-Up 343004
Фильтр, U340 Echo/Celica 2000-up 343010
Сальник полуоси (57,1х33,1х9) (со стороны корпуса) U340/U341K310/K311/K312(CVT)  343076A
Сальник (манжета) полуоси правый, (54.2 х 34 х 14.5) A130/A240/A245E/U340/U341/U440E/U441E  2000-Up 343076
Сальник (манжета) полуоси левый, U340/A131L/A132L (8.75 х 56.25 х 32) 2000-Up 343077
Фрикционный Диск U340/41E 2nd Coast/Overdrive Brake Hi-Energy Graphitic (HEG) 1999-Up [40Tx1,8x161] 343100
Фрикционный Диск Toyota U340/41E 2nd Brake HEG 1999-Up [32Tx1,8x161] 343104
Фрикционный Диск, (Direct Clutch) U340 [40Tx1,8x111] 2000-up 343106
Фрикционный Диск Toyota U340/41E Forward HEG 1999-Up [40Tx1,8x130] 343108
Фрикционный Диск U340/U341E Reverse (Coast) [32Tx1,85x117] 343110
Фрикционный Диск Toyota U340/41E Low/Rev 1999-Up [43Tx1,8x153] 343114
Стальной диск, U340/41E 2nd Coast/Overdrive Brake 1999-Up [15Tx3x144] 343120
Стальной диск, (Direct Clutch) U340 [30Tx3x86]  2000-up 343126
Стальной диск, Toyota U340/41E Low/Rev 1999-Up [13Tx1,77x137] 343134
Опорный диск, Pressure Plate, U340E/U341E/U341F 2nd Coast/Overdrive Brake 1999-Up [15Tx4x144] 343141
Диск Упорный, Pressure Plate, U340/41E 2nd Coast/Overdrive Brake 1999-Up [15Tx4x144] 343145
Комплект Колец Уплотнительных тефлоновых, Sealing Ring Kit, U340E/U341E (входят в состав Ремкомплекта) 343199K
Шайба, Washer, U340E/U341E/U341F Forward Planet To 2nd Brake Clutch Hub (4 Tab, Plastic) (.060" Thick) 1999-Up 343240A
Подшипник, Bearing W/Races, U340E/U341 Output Planet To Sun Gear, 47.8х32х6.6мм (с бортиком внутри). Шайба - 2. 1999-Up 343247A
Подшипник с обоймой, между барабаном реверса и задней крышкой, U340E/U341E/U341F, размер 61х43.6х3.5мм. 1999-Up 343257A
Прокладка поддона, Toyota U340 (Farpak) (входят в ремкомплект ...002) 2000-Up 343300
Соленоид-Электроклапан включения пакетов сцеплений (Шифт), Разъём с тонкой клемой U340E/U341E/U341F, Solenoid Shift №2, 2003-Up 343422B
Соленоид-Электроклапан блокировки гидротрансформатора, U340E/U341E/U341F, Solenoid TCC/Converter Lock-Up, 1999-Up 343425
Соленоид-Электроклапан линейного давления, U341E/U341F, Solenoid EPC, 2009-2015 343428C
Проводка соленоидов U340E/U341E/U341F (Разьём на 10 контактов, под блок клапанов на 6 солен.) (AVENSIS) 343446A
Масляный насос в сборе, U340 Assembly 343500
Крышка насоса с шестернями, U340 2000-up 343510A
Барабан-поршень сцепления Директ, Direct Clutch Drum обрезиненный, U340E/U341E/U341F (122x42x40) 1999-Up 343555A
Барабан сцепления Реверс, Reverse Clutch Drum, U341E, W/Shaft (3 Clutch) 14 Spline Shaft 1999-Up 343556A
Планетарные ряды в сборе со ступицами, U340E/U341E/U341F в комплект входят позиции с 584 по 575, 1999-Up 343583
Сепаратор обгонной муфты, U340E Rear (16 Elements) W/Outer Race 343652K
Дифференциал в сборе, U340E/U341E Housing (W/ Ring Gear, 8 BOLTS) (AVENSIS) 343716A
Плита управления в сборе (гидроблок), U340 Assembly (6 Solenoids, AVENSIS) 343740A
Крышка корпуса АКПП задняя на 11 болтов, без крепления опоры, Rear Cover, U340E/U341E/U341F 1999-Up 343759A
Поршень Обрезиненный сцепления форвард с ретейнером, W/Retainer Forward U340/ U341 2000-Up 343964
