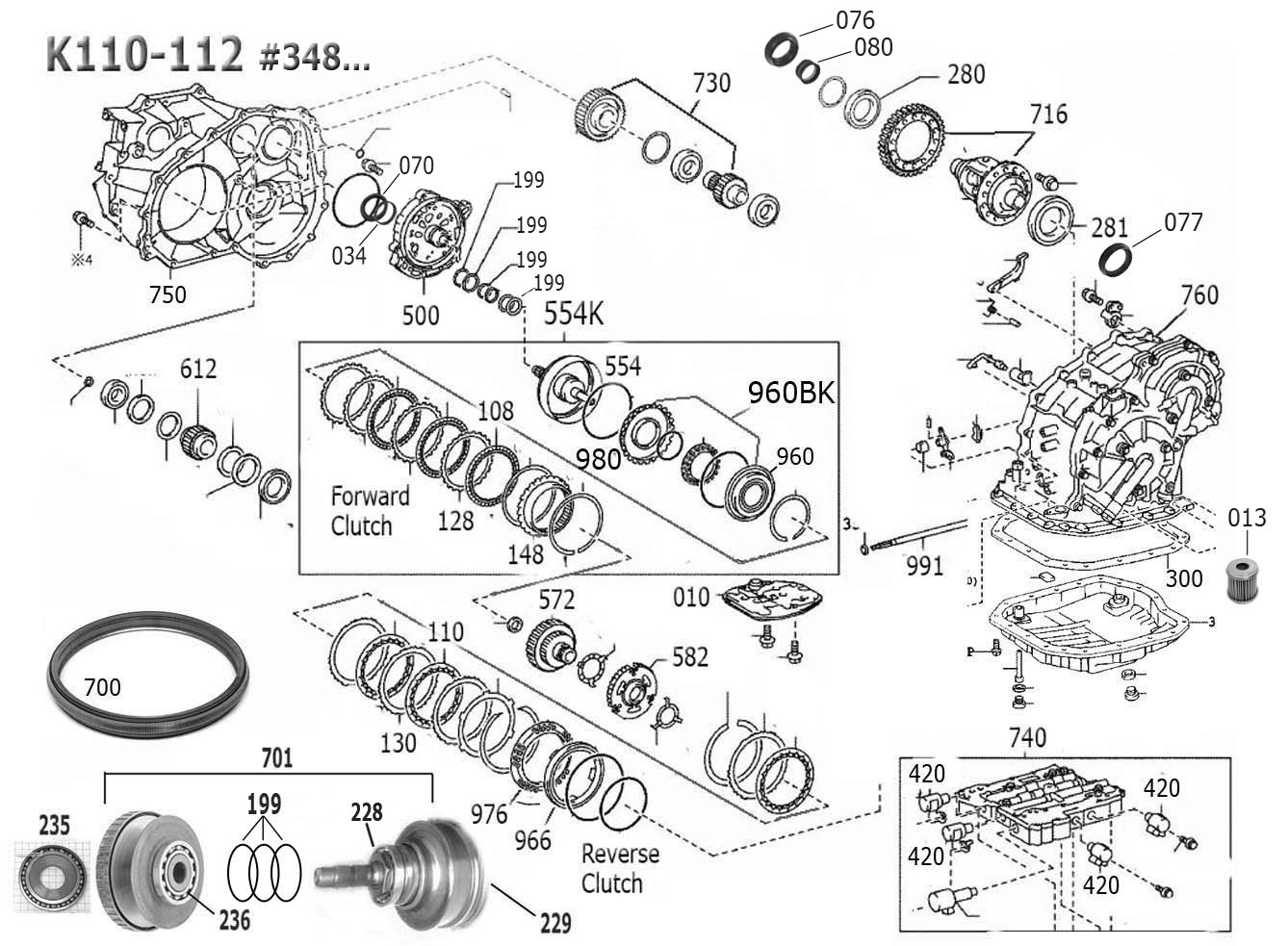

АКПП Toyota / Aisin (CVT) K110, K111, K112, K410, XA-10LN, XA-15LN

Фильтр К110-112 - №348010B.

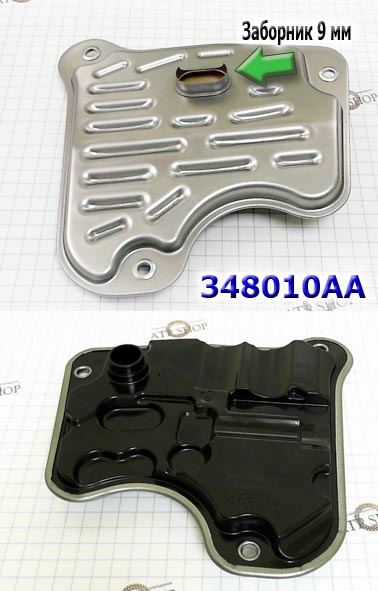

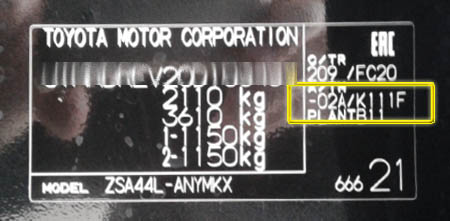

Существуют фильтры для глубокого поддона с маслозаборником высотой 9мм. К сожалению «теоретически» по ВИН коду не всегда удается определить какой фильтр требуется - с заборником или без. Это определяют «практическим» способом - снятием поддона. Остальные фильтры вариаторов серии К: 348010.

Опытные мастера АКПП меняют фильтр вариаторов при каждой смене ATF, которую рекомендуется делать для этой серии через 80-100 ткм, а проверять уровень и прозрачность — через 50 ткм.

Как все вариаторы, эти коробки чувствительны к чистоте, уровню и типу масла (Toyota Super CVT), полный объем масла — ок. 8.6л. Особенно заметно качество масла начинает чувствоваться по мере старения масла и соленоидов.

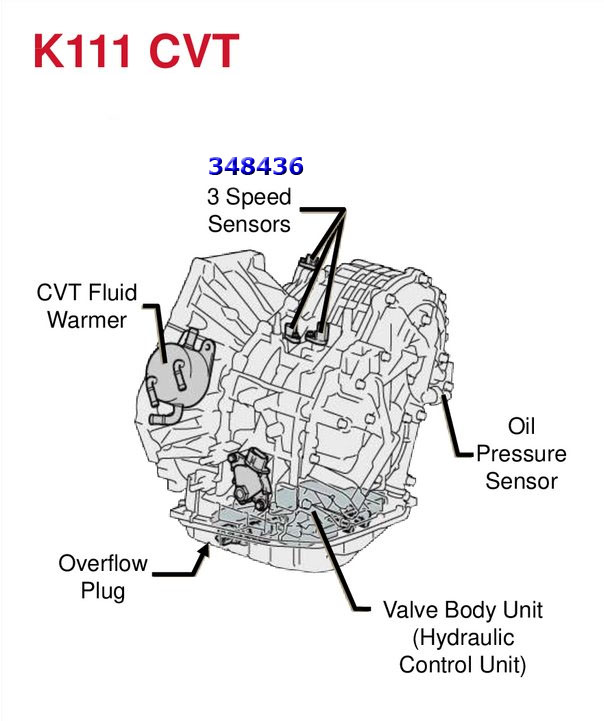

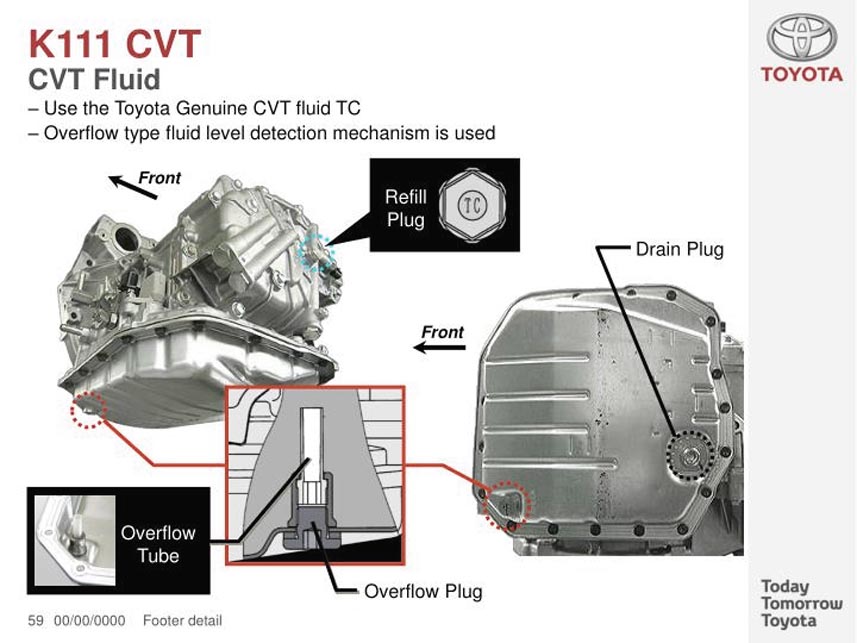

Уровень масла выставляется по переливному патрубку в поддоне при прогретой (+36...+46°) коробке и работающем двигателе.  С каждой второй частичной сменой масла мастера обязательно заменяют масляный фильтр АКПП с осмотром поддона.

Фильтр гидроблока — тонкой очистки - 348013 меняется с переборкой коробки.  Такой фильтр  задерживает не только мелкую пыль, которая может оседать на золотниках гидроблока и соленоидов, но и дает дополнительную страховку гидроблоку - фильтрует на себе клеевую основу фрикционных накладок, если горело масло и фрикционы.

Для некоторых модификаций серии К110 этот фильтр-картридж может не устанавливаться.

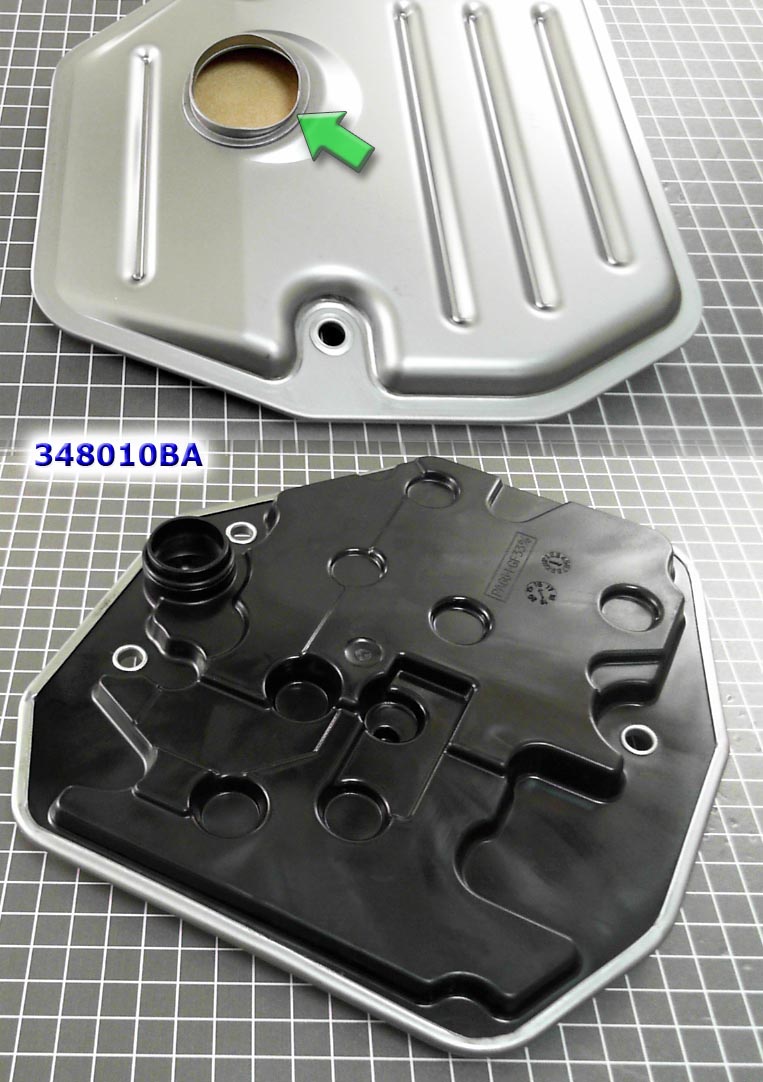

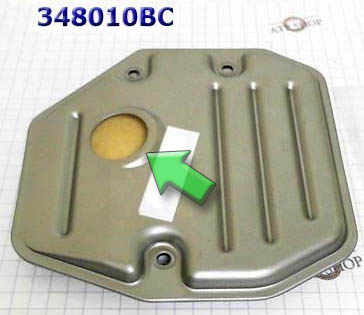

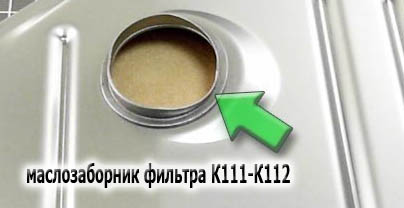

Фильтры поддона разработаны под свой гидроблок и поддон. Для Estima/RAV4...  K111-112 фильтр - №348010B. Встречаются фильтры с маслозаборником 5 мм и с отверстием без заборника.

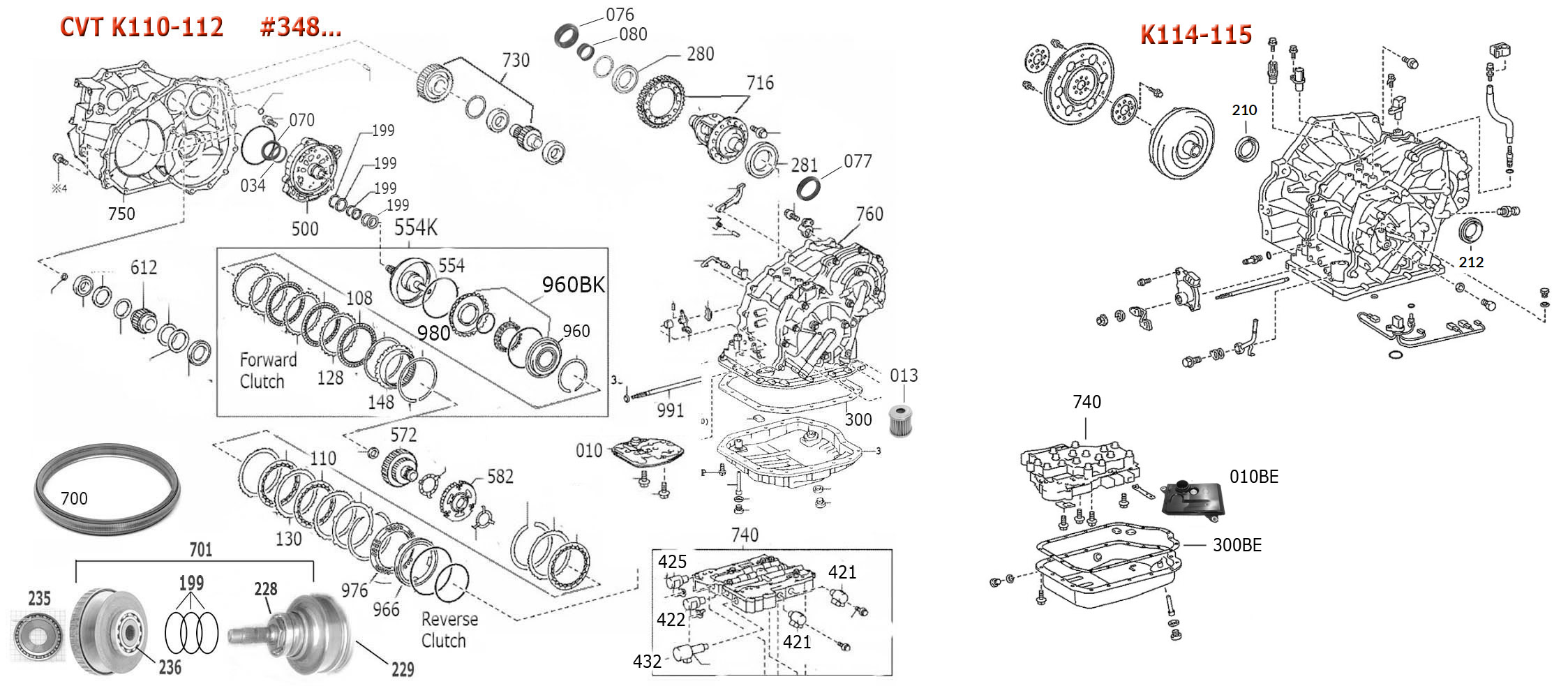

Свой фильтр у подгруппы К114. И свой у К110 (слева).

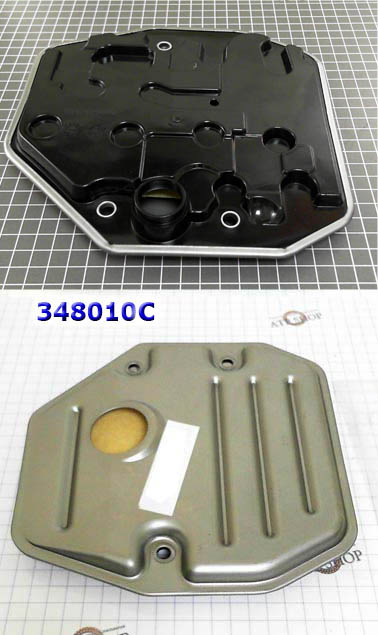

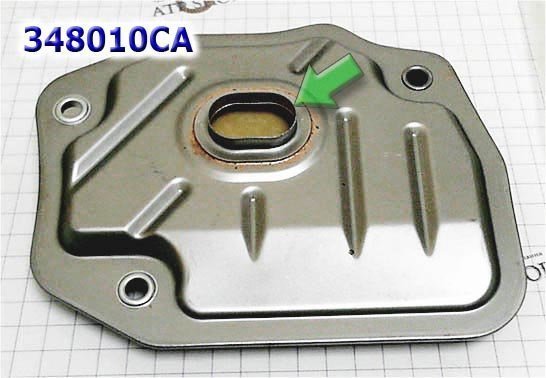

Как и свой фильтр для вариатора К410 (348010C).

Фильтр - одноразовый, мембрана достаточно хорошо задерживает грязь в гарантийный период, но при агрессивной манере вождения желательно менять этот фильтр с каждой заменой масла, чтобы не допустить масляного голодания и ускоренного износа узлов коробки, когда морозным утром непрогретое масло не прокачивается через грязный фильтр.

Капремонт вариатора с переборкой (как и своевременная замена масла с фильтром) продлевают конусам ресурс.

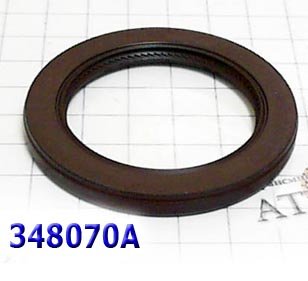

При переборке проверяют ремень на износ протектора, меняют тефлоновые кольца, сальники, прокладки, Оверол Кит.

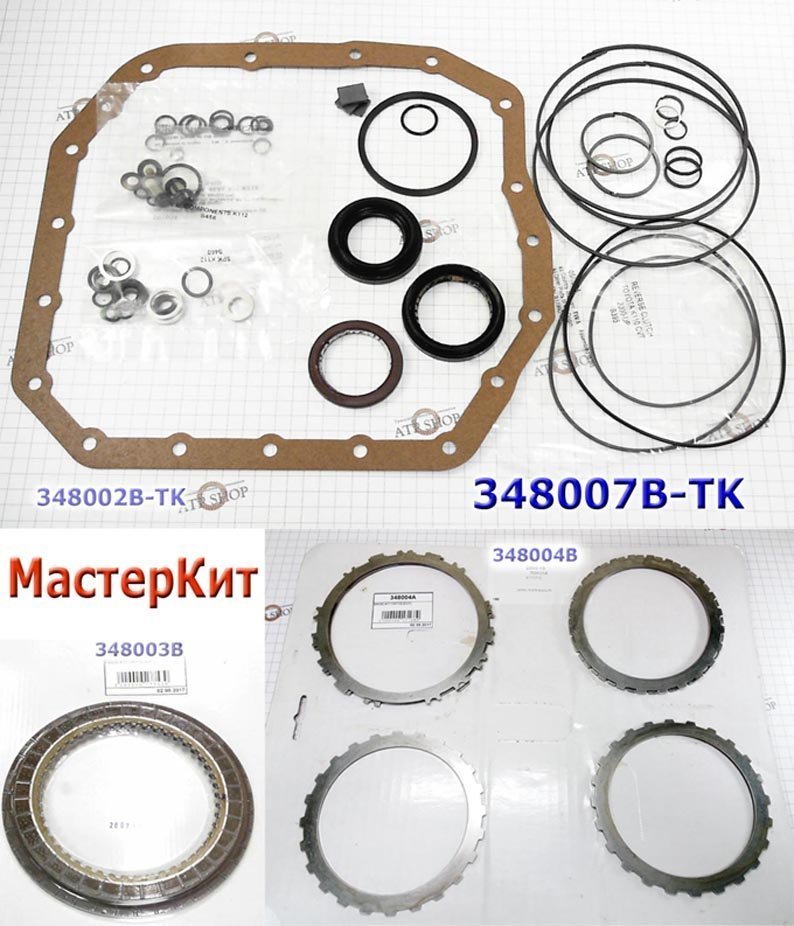

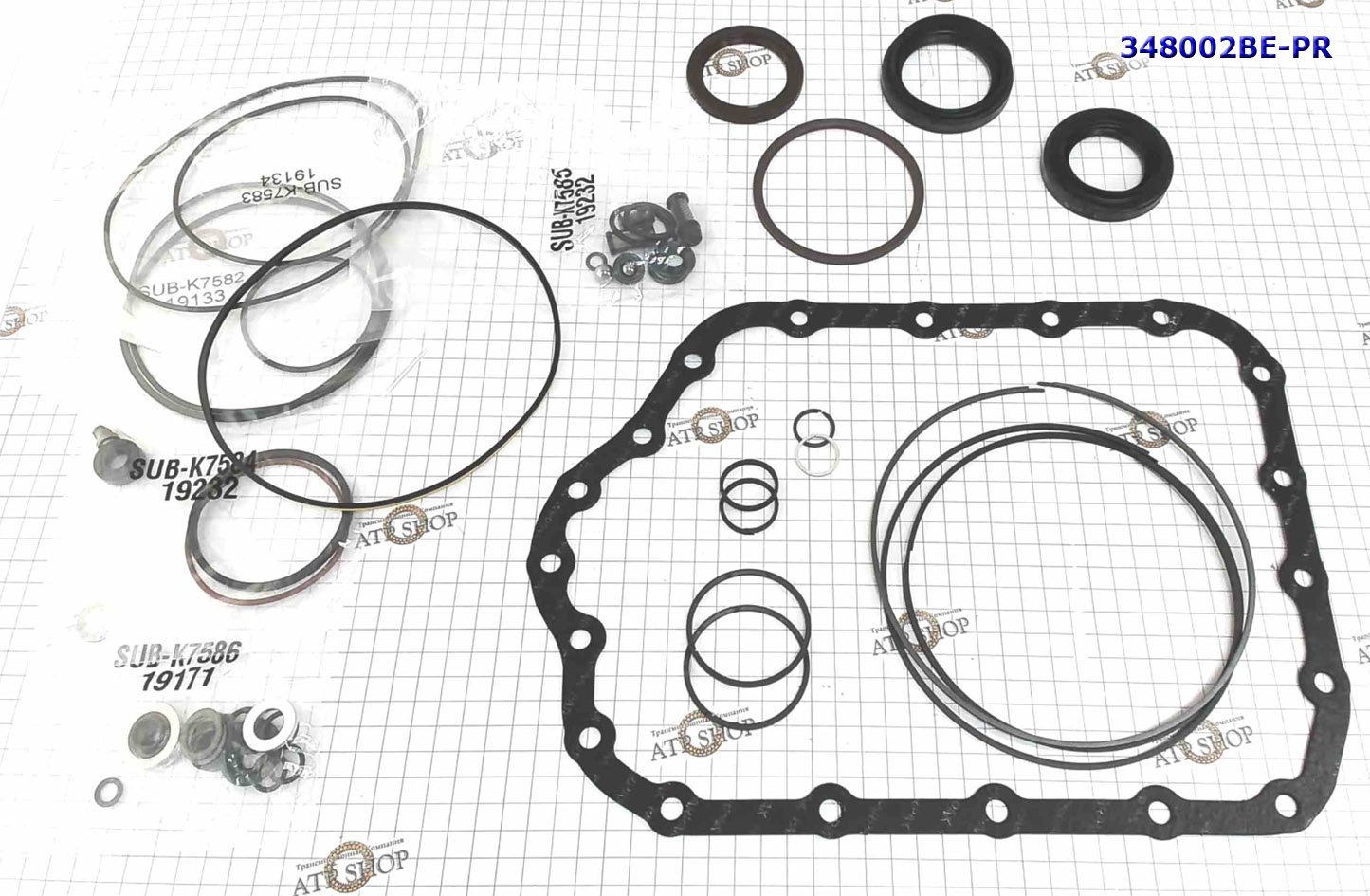

Все Ремкомплекты CVT Toyota собраны под номером #348002

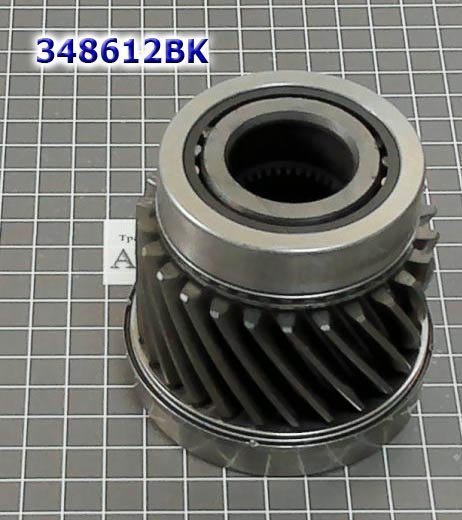

Капремонт из-за раннего выхода из строя вариатора довольно часто - вынужденный. Выходят из строя подшипники солнечной шестерни 348612. Мастера связывают это с большими «выкручивающими» нагрузками от агрессивных ускорений на высоких оборотах (обгоны на трассе со скорости 80-90км\ч до 120-140 или ускорение на длительном крутом подъеме).

Этот конструктивный узел был детской болезнью, которую лечили с двух сторон: усиливали шестерню и подшипники (сейчас новая шестерня имеет 26 зубов) и ограничивали компьютеру возможность перегружать двигателем вариатор на самых опасных режимах.

Самый дорогой расходный материал для этой семьи вариаторов - ремни фирмы Бош-VanDoorn (нажми номер узнать цену) - 348700.

Они ходят относительно долго, но требуют проверки и замены после гарантированных 150 ткм (зависит от манеры вождения и ...подробнее)  Необходимость замены ремня определяется износом протектора, по аналогии с шинами. Чем сильнее съедена насечка протектора, тем раньше ремень сорвется в скольжение при продавливании педали газа. Эксплуатация в спортивных режимах с изношенным ремнем приводит к перегрузке и износу подшипников. Что выражается в вибрациях и гуле и приводит к цепной реакции разрушения вариатора.

При этом ленты ремня растягиваются (на доли миллиметра) до предельных значений, что увеличивает люфт сегментов и их наклон к конусам. Что по цепной реакции проскальзывание заставляет компьютер до предела увеличить натяжение ленты и убивает ресурс подшипников.

И на максимальных скоростях лента рвется, когда наступает старение металла лент, что бывает не часто. Гораздо раньше ремень перестает передавать крутящий момент и заменяется. Оттягивание замены ремня приводит к задирам и износу зеркальной поверхности конусов, что практически приговаривает весь вариатор к списанию.

Эксплуатация вариатора с изношенным ремнем ведет также к ускоренному износу подшипников (ниже) . ВАЖНО !! - монтаж ремня по стрелке вращения.

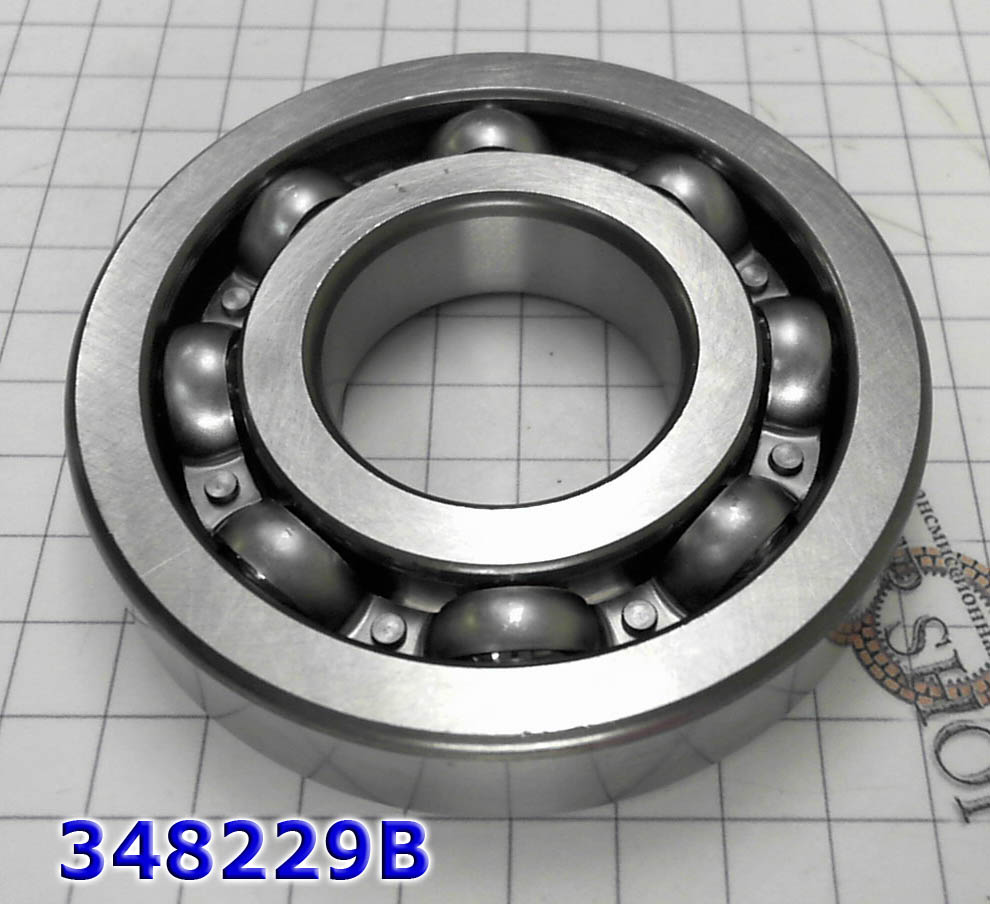

Подшипники всех вариаторов Тойоты — считаются «расходником».  Собраны под номерами 348236, 348235, 348229, 348228.

При работе на максимальном давлении (при изношенном ремне) начинаются вибрации, которые запускают цепную реакцию износа всех подшипников от динамических нагрузок.

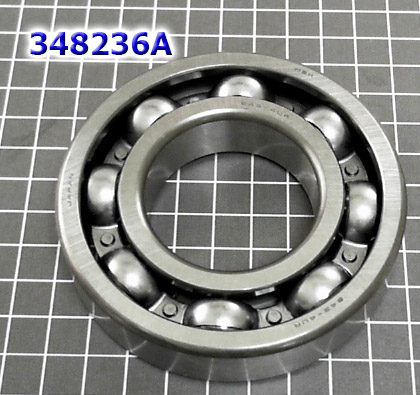

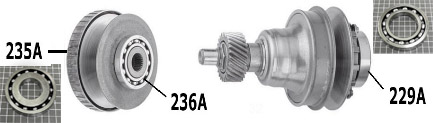

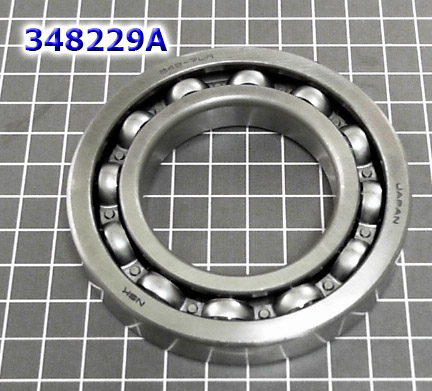

Если люфт заметен только у одного подшипника (обычно первым в замене встречается самый нагруженный передний подшипник - 348236A (В43-4UR — ведомый вал), это маркер того, что остальные подшипники (348235A и 348229A) тоже испытали перегрузку с недопустимыми вибрациями, процесс износа запущен.

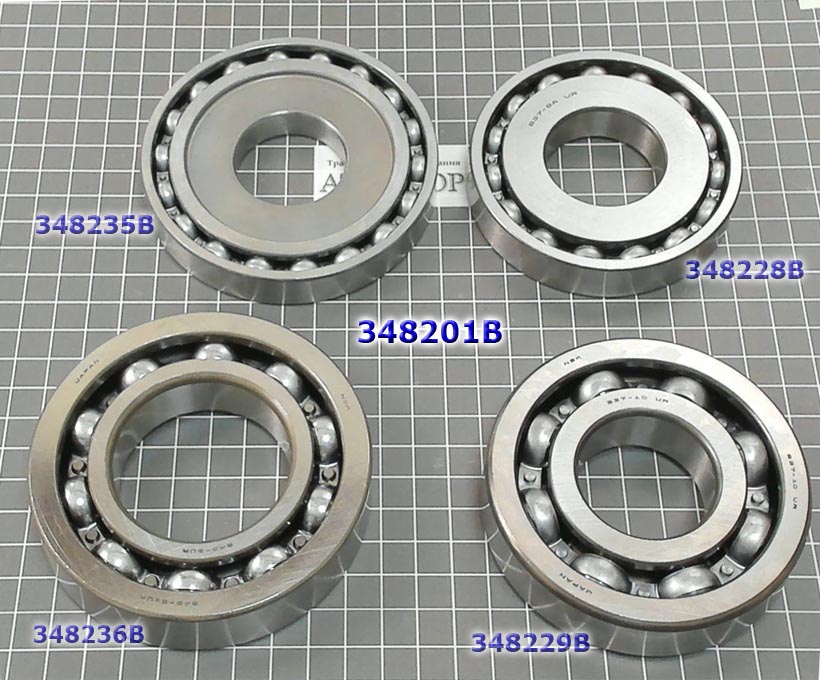

На вариатор К111\112 подшипники заменяются всем комплектом — 348201.

Замена только одних подшипников (или какого-то одного подшипника) без проверки износа и замены тефлоновых колец и ремня приводит обычно к довольно скорому возврату вариатора в капремонт с похожими симптомами.

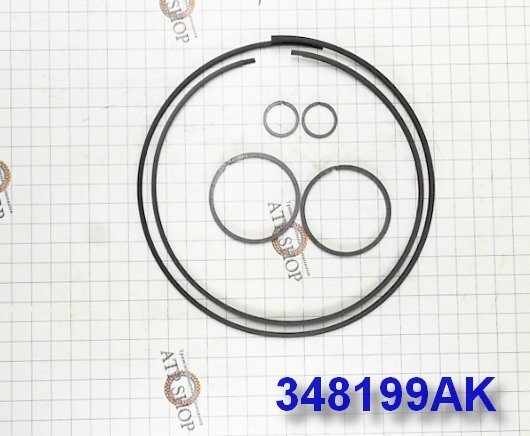

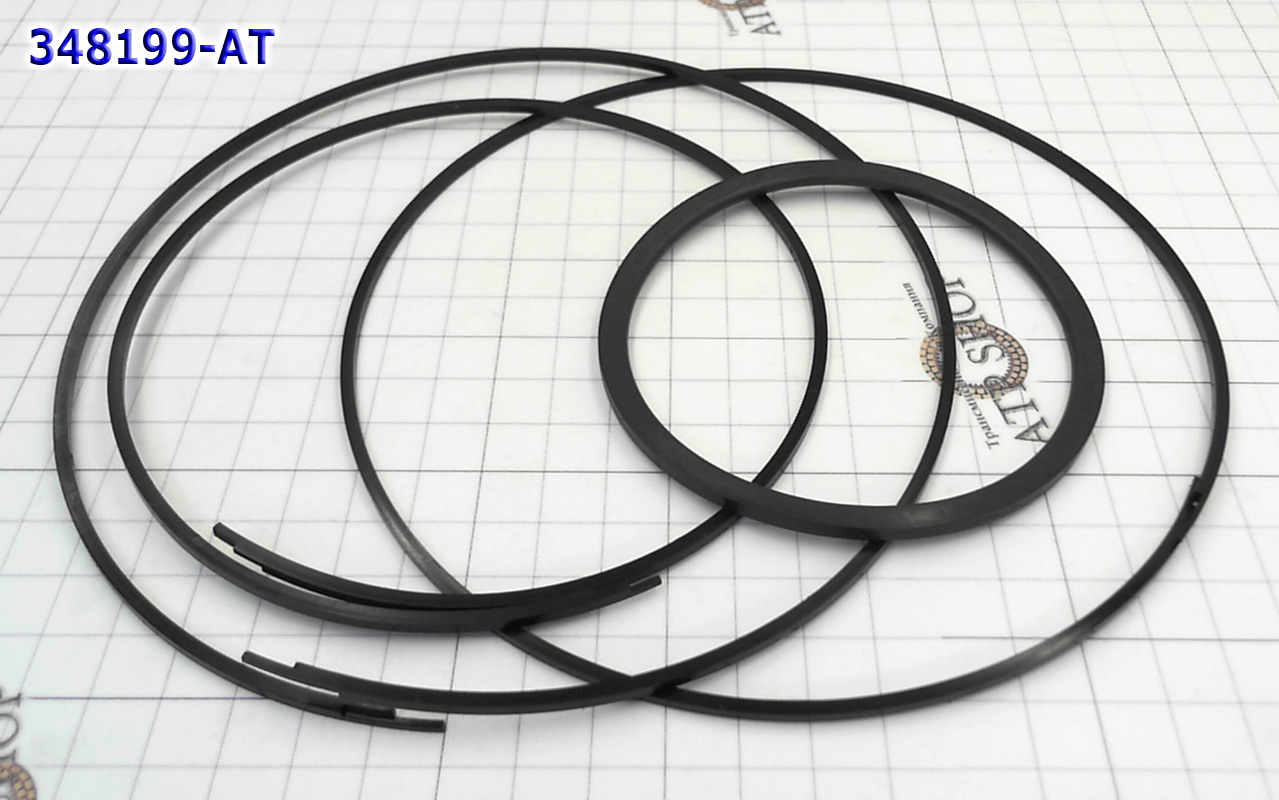

При обращении в ремонт первым делом проверяют износ пластиковых (тефлоновых) колец (348199), из-за которых возникают потери давления масла и заменяют их после пробегов св. 150 - 200 ткм. Чем агрессивнее разгоны и чем реже менялось масло с фильтрами - тем раньше наступает износ прокладок. Сильный износ колец запускает износ фрикционов. В первую очередь — Forward.

В случае нехватки давления на фрикционах компьютер через линейные соленоиды все шире открывает канал клапанов. В запущенных случаях, когда владелец долго гоняет машину с изношенными прокладками и грязным маслом, соленоиды работают на полное сечение, и все равно недодают давления масла, из-за чего горят "вечные" фрикционы Forward - 348108 вместе со стальными дисками - 348128 и сами соленоиды.

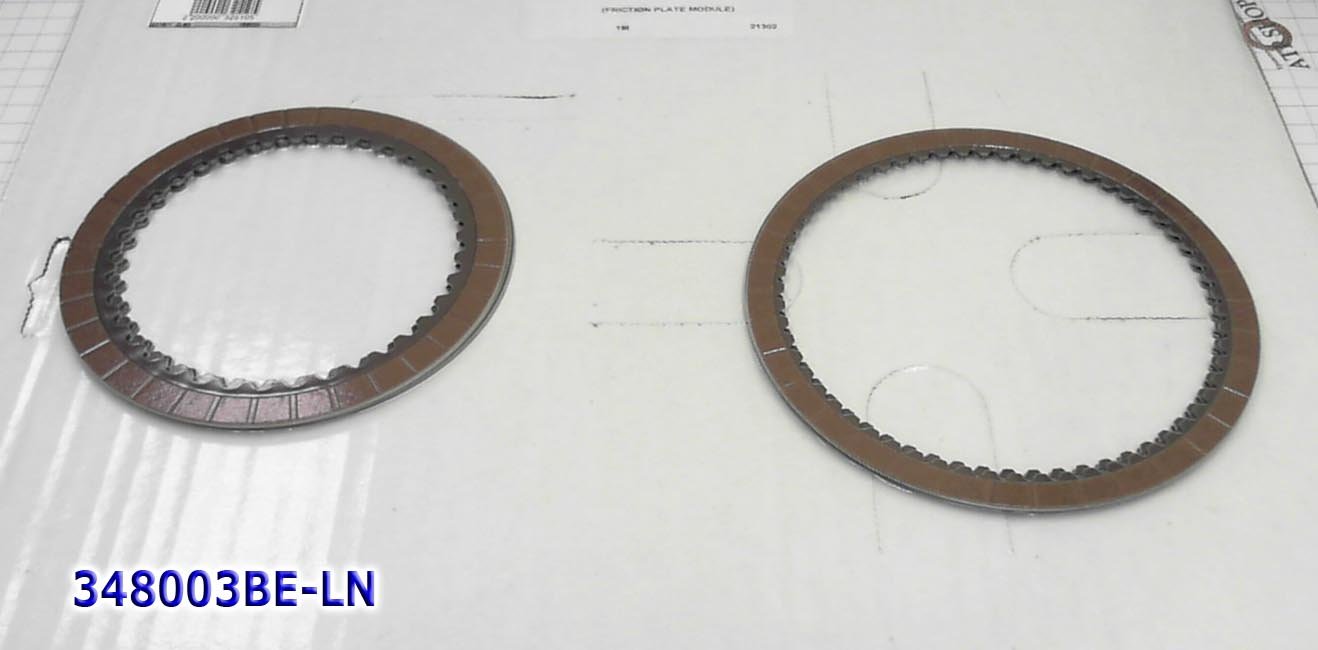

Если масло при смене пахло горелым, то это маркер к замене не только сгоревших фрикционов Форвард, но и фрикционов Реверса, даже если их износ минимален. В этом случае мастера заказывают всю пару - Комплект фрикционов -№348003.

Эта проблема встречается в ремонте K310/K311 даже чаще, чем износ ремня. Поэтому с заменой фрикционов всегда меняют все прокладки и кольца с сальниками. Фрикционы для K310/K311/K312/K110 - унифицированы.

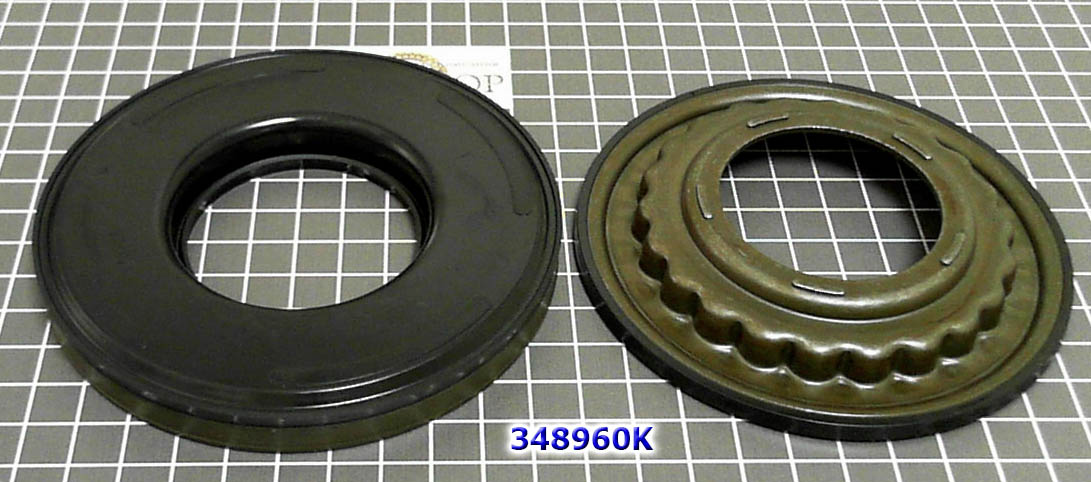

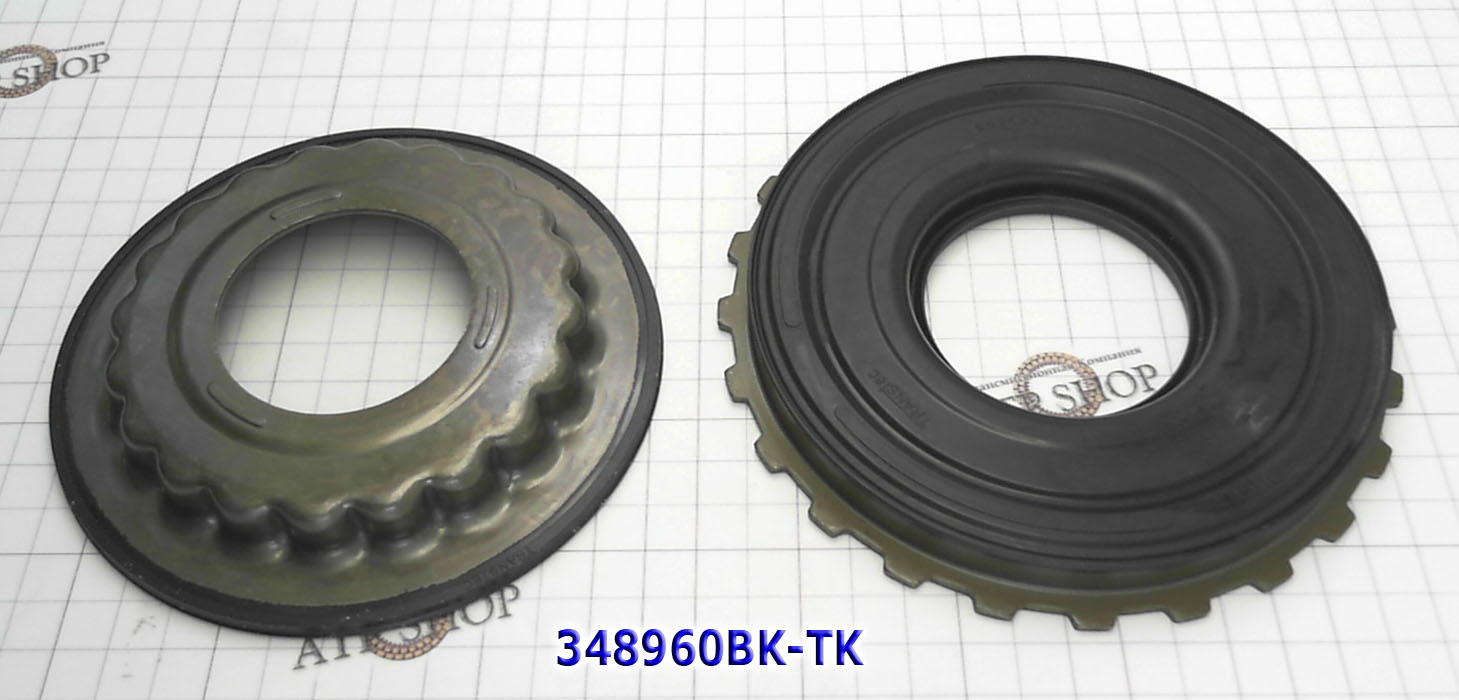

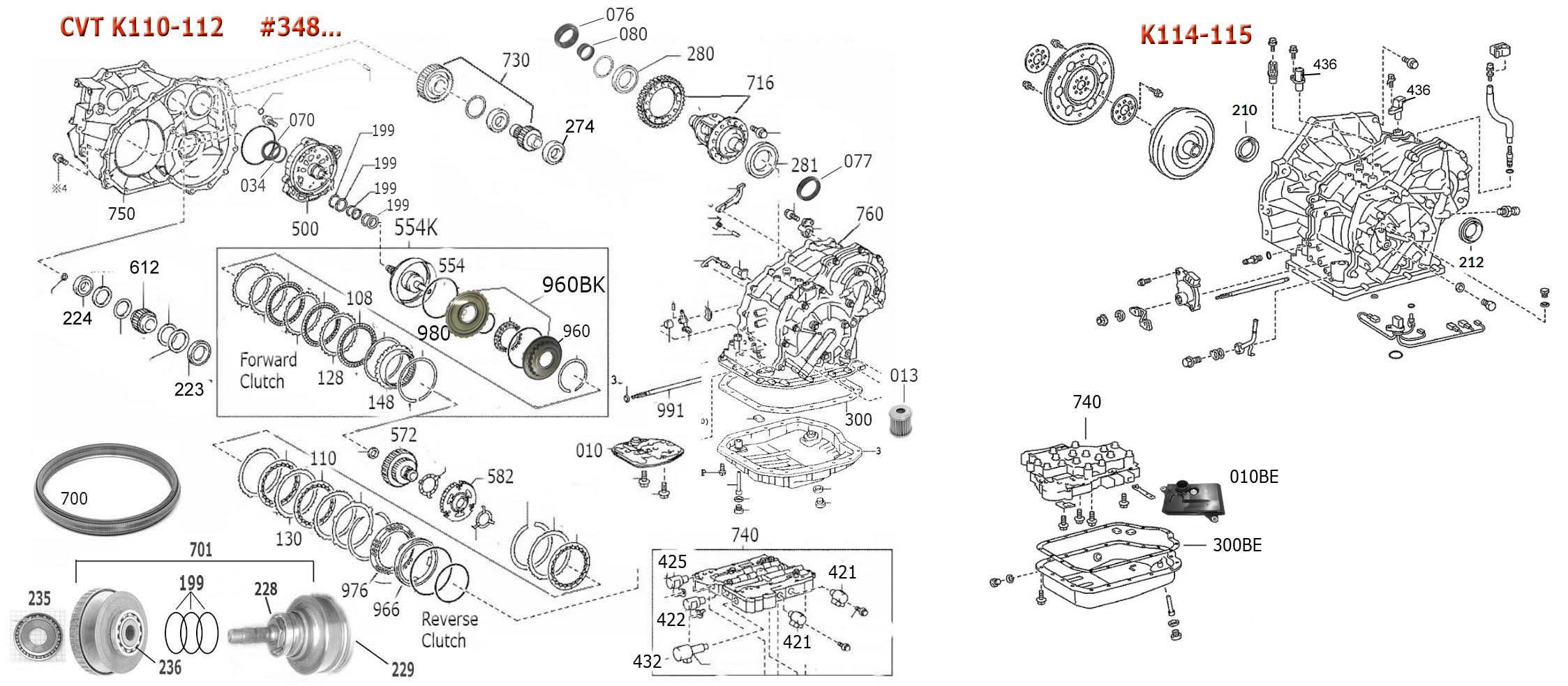

Если долго оттягивали замену фрикционов и колец из Ремкомплекта расходников К310-312, то вместе с фрикционами сгоревшего пакета Форвард приходится менять и перегретые, задубевшие поршни этого пакета: Комплект из поршня и ретейнера пакета Форвард - 348960.

Гидроблок надежен, имеет огромный запас по «железу», чистится и промывается вместе с соленоидами. Довольно трудно убить гидроблок и соленоиды эксплуатацией с грязным и перегретым маслом.

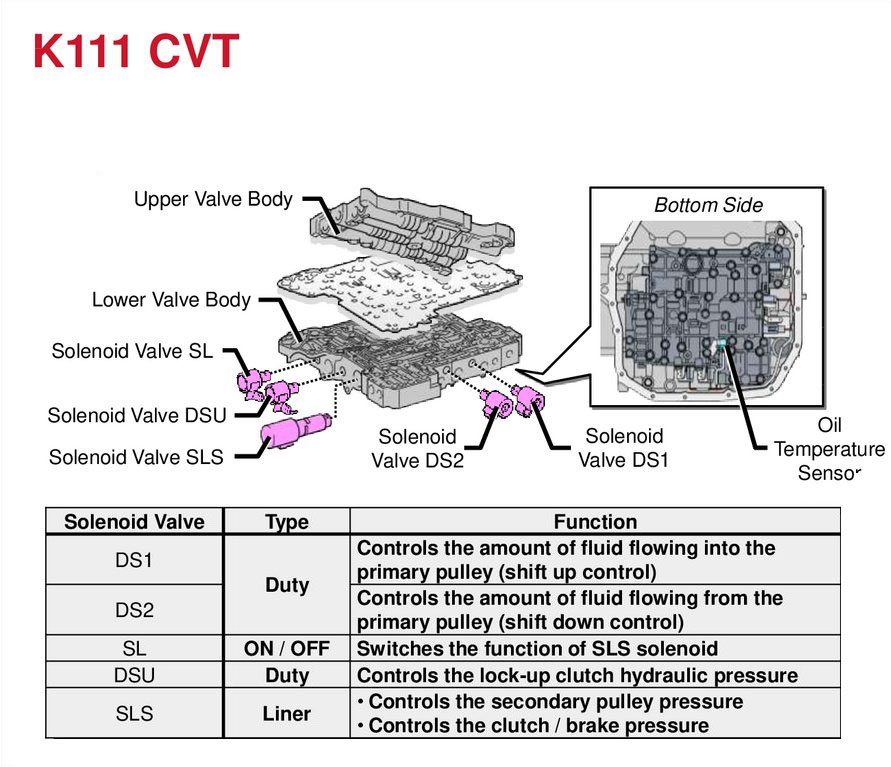

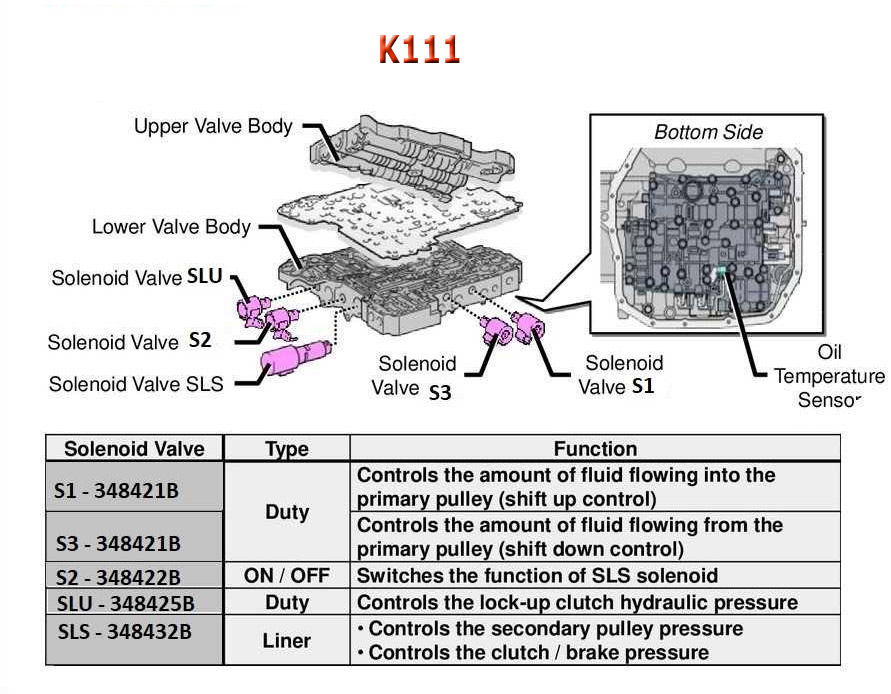

Если долго гонять вариатор в грязном масле — вырабатываются\забиваются грязью электро-клапана. Соленоид управления блокировкой гидротрансформатора 348425 как обычно первый принимает на себя грязь из изношенного бублика.

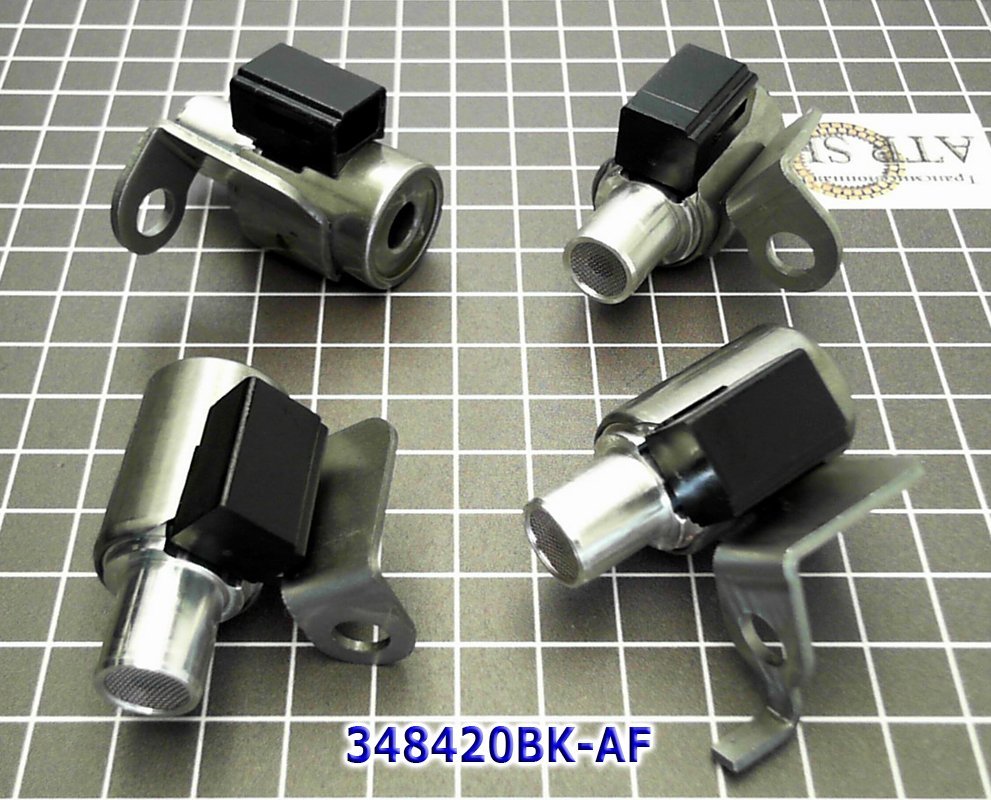

На возрастных вариаторах со съеденными до клея фрикционами стараются заменить все соленоиды комплектом 348420.

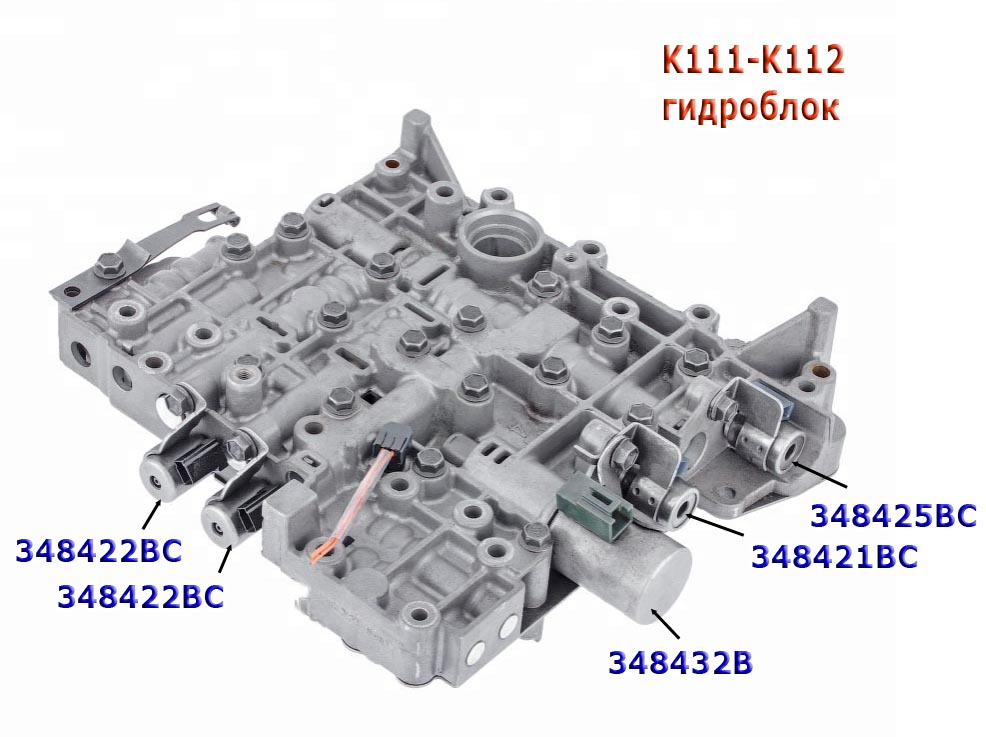

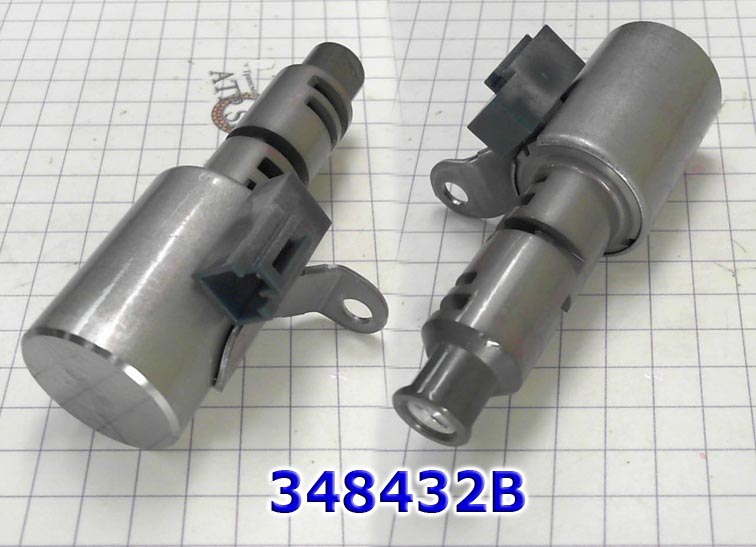

Вместо джатковского степ-мотора Айсин использует ШИМ соленоид-электрорегулятор (348432) управления шкивом\сцеплением, который так же не любит грязного и горячего масла. В случае невозможности решить проблему чисткой и заменой соленоидов, меняют весь гидроблок в сборе - 348740.

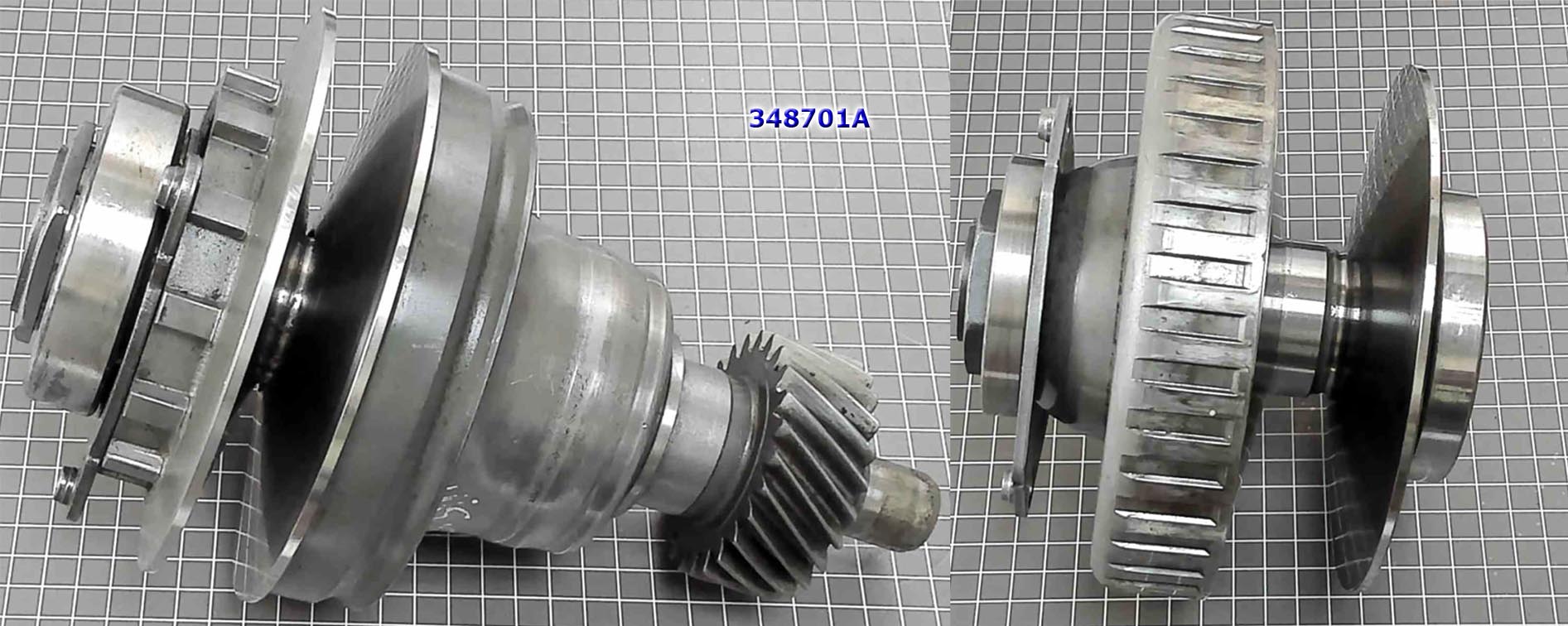

Критический износ ремня при работе с грязным маслом и под перегрузками приводит к повреждениям поверхности конусов и необходимости их замены - 348701.
