АКПП Mercedes Benz 722.3, 722.4, (722.5)

Семейство 4-х ступенчатых АКПП Мерседес 722.3 - 722.4 устанавливались с 1981 года на все популярные заднеприводные модели Мерседес с двигателями от 2.3 до 5 литров, которые ходят десятилетиями. Выросли из первой серии мерседесовских автоматов 722.0 (3-х ступ) — 722.1\722.2 (4-х ст.), которые до сих пор ходят и ремонтируются.

Разница между сериями 722.3 (W4A40) и 722.4 (W4A20) внешне незаметна. Обе трансмиссии работают идеально до огромных пробегов, но нуждаются в своевременном обслуживании и ремонте. До 1997 года почти все детали железа для АКПП 722.3 и 722.4 взаимозаменяемы, разница в комплектах прокладок и фрикционов.

5-я серия — конструктивный аналог 722.3, где добавлена 5-я передача и несколько усилены оказавшиеся не совсем надежными узлы.

Внутри серии 722.3 существует несколько модификаций от 722.351 для 3-х литрового двигателя до 722.370 для 5-литрового, каждая из которых расcчитана на свой крутящий момент и отличается фрикционами и стальными дисками. А также такой специфической запчастью как Трос кик-дауна, который имеет несколько модификаций: для 3.0L, 3.2L - 190990, свой - для 4.2L, 5.2L  и  для 6,0L.

Позже (в 1990) на основе 722.3 была выпущена уже 5-ступенчатая АКПП 722.5.

запчасти для ремонта этой акпп (Интернет-магазин)

Подобрать ремкомплекты - нажми клавишу слева.

Типичные ремонтные места автоматов серий 722.3, 722.4, 722.5

В типичный набор для переборки коробки входит Оверол кит (Ремкомплект прокладок и сальников) 722.3 -  190002.

Свой Ремкомплект прокладок для 722.4-й серии (190002A) и для 5-й серии.

Если еще лет 8-10 назад мастера заказывали в основном оригинальные Ремкомплекты, то сейчас практически никто не заказывает оригинал, предпочитая "неоригинал" - Оверолы Пресижн или АТОК. При давно уже удовлетворительном качестве цена неоригинала значительно ниже оригинала. А опытный мастер на глаз и на ощупь определит мягкость резины и прокладки, чтобы быть уверенным в том, что коробка "пойдет" и проработает еще несколько лет без возвращения в сервис.

При переборке коробки сдают гидротрансформатор в ремонт - 190001.

ремкомплект АКПП Мерседес 722.3
Узнать цену - нажми номер на желтом фоне

Комплект фрикционов 722.3 - 190003 , различаются для 4-й (190002A) и 5-й серии.

Меняют фрикционы всем комплектом, если пропитаны горелым маслом или имеют пробег свыше 200 ткм. Гораздо чаще заказывают фрикционы «неоригинал», когда хотят чуть переплатить за спокойствие выбирают фрикционы Борг Ворнер.

стальной диск К1В первую очередь проверяют фрикционы пакетов K1 - №190106 со стальными дисками 190126

и реже — пакета сцепления K2: №190100, отвечающих за 4-ю скорость и фрикционы Реверса B3 -190110

комплект фрикционов 722.3

Фильтр с клапаном, 722.3/722.5 для внедорожников.Закрытый комбинированный металлический фильтр тонкой очистки почти всегда входит в заказ для переборки - № 190010. Фильтр универсален для 3-4-5 серий.

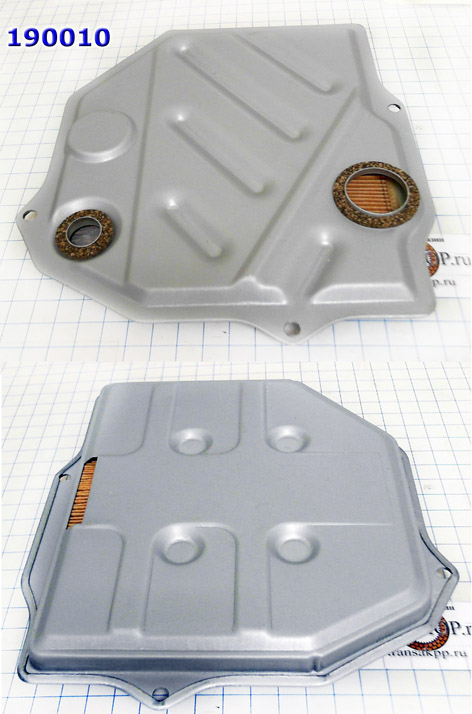

Существует несколько модификаций фильтров. Первый вариант 190010 в этом ряду подходит для всех серий, включая 722.5, но для внедорожников с объемным поддоном масла выпустили свой фильтр - (190010A). Он имеет два черных пластиковых клапана по бокам, которые открываются-закрываются при сильном боковом крене в ту сторону поддона, куда уходит масло. Что предотвращает засасывание воздуха из поддона и образование воздушно-масляной пены в насосе. Рекомендован для машин эксплуатируемых в условиях колейности и бездорожья.

Фильтр, 722.3/5 Light Truck, Трубка 25mm Гелендваген (Only V8 Engine)

Для мощных трансмиссий с V8 двигателем (Гелендваген) имеется свой фильтр с длинным 25-мм заборником для глубокого поддона - 190010Bлева).

Коробки оснащены внешним радиатором охлаждения масла, поэтому после пробегов за 150-200 ткм рекомендуется во внешнюю магистраль охлаждения (после радиатора) врезать фильтр тонкой очистки масла - 100019A, который помогает держать масло чистым между регулярными сменами масла.Подробнее.

Масло для полной замены уходит от 6 литров для 190Е до 8 литров для 400 и 560SEL. К типу масла неприхотлива, принимает любой вариант от Дексрон II и выше. Но возрастная коробка требует "правильного" уровня масла и не любит грязного масла.

Фильтр масляный ,filter 722.3/ 722.4/ 722.5 фильтр тонкой очистки
Reverse 722.5 722.4 722.3

Часто встречаются проблемы пакета Реверс, в котором от старости разваливаются пружинки и разбивает весь этот узел:

- Кольцо коническое демпферное (B-3 / Reverse Clutch)- (190854)- для 722.4. ОЕМ№ ...993-18-26

- Пружина с держателем №190976 ОЕМ№ ...993-2702, (190986),

- сам Поршень - 190966

Поршень, Piston, 722.4 Reverse Clutch B3(REV) CLT (723-346A) Кольцо коническое демпфирующее (B-3 / Reverse Clutch) 722.4 1984-97

Самая часто покупаемая деталь для ремонта - тормозная лента, №190022

(Для 722.4 с 1984 года она своя - 190022A. (ОЕМ№124-270-0062)

Причины обычно: - старость и усталость конструкции. Меняются при каждом капремонте.
Лента тормозная передняя, (B-1 / Front Band) 722.3/5 1981-Up Лента тормозная передняя, (B-1 / Front Band) 722.4

Задняя тормозная лента 722.3/5 №190026, нагружена не так сильно и заменяется реже.

Пластиковый держатель штокаДля 722.4 лента #190026A, (ОЕМ№ 201-270-2062)

Пластиковый держатель штока тормозной ленты меняют всегда -190913.

Лента тормозная передняя, (Rear  Band) 722.3/5 1981-Up Лента тормозная задняя, 722.4

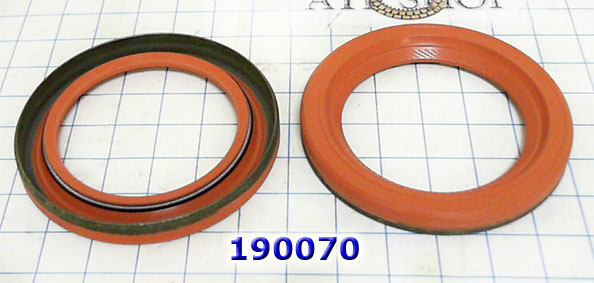

Во всех машинах, испытавших длительное масляное голодание или перегрев хаба ГДТ из-за эксплуатации изношенного "бублика", идет под замену манжета насоса (190070). Износ втулки и сальника сопровождается воем и шумом из насоса.

Этот сальник также подходит для серии 722.5 и для родственной АКПП 722.6, но для 4-й серии он свой - №190070А. Который также подходит к 7-й серии.Втулка крышки масляного насоса, Bushing, front pump 722.3/5/6/9 (46x43x13.9)

С ними вместе меняют и универсальную (для всех серий Мерседеса) втулку насоса 192034.

Сальник (манжета) насоса, 722.3/722.5/722.6

Среди расходников первой очереди - набор (14шт) тефлоновых колец гидроблока — 190199K.

Сальник (манжета) насоса, 722.3/722.5/722.6

Далее по частоте выхода из строя идет: -Модулятор вакуумный (черный) №190160B.ОЕМ№ ...270-9179.

Существуют модуляторы разного цвета, но черный - универсальный и его чаще всего заказывают мастера.

Модулятор вакуумный, 722.3/4/5 черный 1993-up

- Прокладка поддона 190300 для всех акпп Мерседес 722.3/ 722.5/ 722.4,Прокладка поддона акпп Мерседес 722.3/722.5/722.4, 6 Bolts 81-Up

Электрика этой коробки настолько проста и надежна, что закупка какого-нибудь соленоида кикдауна - крайняя редкость.

Основная проблема надежного гидроблока - грязь, которая забивает каналы. И от старости меняют пружинки плунжеров. Гидроблоки успешно чистят и меняют расходники.

Все проблемы этих надежных коробок связаны исключительно с недостатком масла, с грязным маслом, с перегретым маслом из-за забитого радиатора и неисправного гидротрансформатора. Если масло меняется вовремя, а радиатор остается более-менее чистым внутри и снаружи, то эти коробки легко ходят без капремонта свыше 300 ткм. Единственный обязательный регламентный ремонт - замена расходников Гидротрансформатора.

  На каких авто устанавливалось это семейство АКПП:

Авто  Модель Год выпуска Страна сборки   Двигатель Модель
MERCEDES 190 90-03   4 SP RWD L4 2.3L/L6 2.6L 722.4
MERCEDES 300 91-93   4 SP R/AWD L5 2.5L/L6 2.6L 3.0L 722.4
MERCEDES 300SL 90-93   5 SP RWD L6 3.0L 722.5
MERCEDES 400 92-93   4 SP RWD V8 4.2L 722.3
MERCEDES 500 90-93   4 SP RWD V8 5.0L 722.3
MERCEDES A CLASS 94-96   4 SP RWD L4 2.2L/L6 2.8L 3.6L 722.4
MERCEDES S CLASS 94-95   4 SP RWD L6 3.4L/V8 4.2L 5.0L 722.3
MERCEDES S CLASS 94-95   5 SP RWD L6 3.2L 722.5

Примерный ассортимент запчастей для ремонта этой АКПП

Актуальную цену и наличие - можно узнать, нажав номер детали.

Полное наименование Код - нажми - узнать цену
Диагностика и ремонт гидротрансформатора АКПП 722.3/722.4/722.5 190001
Комплект Прокладок и Сальников, 722.3/W4A040, 1981-97, (Ремкомплект\ Оверол кит\ Overhaul Kit) 190002
Комплект Прокладок и Сальников, 722.4/W4A020, 1984-97, (Ремкомплект\ Оверол кит\ Overhaul Kit) 190002A
Комплект Прокладок и Сальников, 722.5, 1990-97, (Ремкомплект\ Оверол кит\ Overhaul Kit) 190002B
Комплект фрикционных дисков, 722.3/W4A040 1981-1997 190003
Комплект фрикционных дисков, 722.4/W4A020 1983-1997 190003A
Комплект Фрикционов, W5A030 (722.5) 5 Speed 1991-Up 190003B
Фильтр с клапаном, 722.3/722.5 190010A
Фильтр с трубкой заборника 25 мм, 722.3/5 глубокий поддон для Гелендвагена 190010B
Фильтр, 722.3/722.4/722.5 190010
Лента тормозная передняя, шириной 54мм, на барабан диаметром 150мм, 722.3/5 (B-1 / Front Band), MERCEDES, 1984-Up 190022
Лента тормозная передняя, шириной 54мм, на барабан диаметром 133мм, 722.4, (B-1 / Front Band), MERCEDES, 1984-Up 190022A
Лента тормозная задняя, литая, шириной 55мм, на барабан диаметром 140мм, 722.3/5, (B-2 / Rear Band), MERCEDES, 1981-Up 190026
Лента тормозная задняя, литая, шириной 55мм, на барабан диаметром 123мм, 722.4,  Intermediate (Direct, High/ Reverse), (B-2 / Rear Band), MERCEDES, 1984-Up 190026A
Сальник/манжета насоса, 722.3/ 722.5/ 722.6/ 722.9  (входит в состав ремкомплекта прокладок и сальников) 190070
Сальник/манжета насоса, 722.4/ 722.7  (входит в состав ремкомплекта прокладок и сальников) 190070A
Сальник/манжета насоса, 722.3/ 722.5/ 722.6/ 722.9  (входит в состав ремкомплекта прокладок и сальников) 190070
Сальник (манжета) оси селектора, 722.3/722.6 190072
Сальник (манжета) хвостовика (62х40х12), Extension Housing, 722.3/4 (62х40х12) 190074
Фрикционный Диск 722.4 K2(rear) [36Tx2,14x108] 1984-Up [36Tx2,14x108] 190100A
Фрикционный Диск 722.3 K2 [24Tx2,14x124] 190100D
Фрикционный Диск, (K-2 / 4th Clutch) 722.3 K2 усиленный [24Tx2,14x124] 1981-Up 190100DH
Фрикционный Диск 722.5 BS Pack 1991-Up [28Tx2,14x140] 190102
Фрикционный Диск [24Tx2,14x134], K1 / Direct Clutch усиленный 722.3 1981-Up 190106
Фрикционный Диск, (K-1 / Direct Clutch) 722.4  [40Tx2,14x119] 1984-Up 190106A
Фрикционный Диск 722.4 B3 2nd Pack HEG 1984-Up [30Tx2,05x153] 190110B
Фрикционный Диск 722.3 B3 Reverse (BW) [36Tx2,05x170] 190110D
Фрикционный Диск 722.3 B3 Rev HEG 80+ [36Tx2,05x170] 190110DH
Фрикционный Диск, 722.5 KS(OR) [22Tx2,14x106] 190116
Стальной диск, 722.3/5 K2 4th, 1981+ [6Tx2x88] 190120AA
Стальной диск, (K-2 / 4th Clutch) 722.3/5  [6Tx3x88] 1981-Up 190120AB
Стальной диск, 722.3/5 K2 4th, 1981+ [6Tx3,5x88] 190120AC
Стальной диск, (K-2 / 4th Clutch) 722.3/5  [6Tx4,5x88] 1981-Up 190120AD
Стальной диск, (K-2 / 4th Clutch) 722.4 [6Tx2x83] 1984-Up 190120BA
Стальной диск, 722.4 K-2, 1984-Up [6Tx3x83] 190120BB
Стальной диск, (K-2 / 4th Clutch) 722.4  [6Tx3,5x83] 1984-Up 190120BC
Стальной диск, (K-2 / 4th Clutch) 722.4 [6Tx4x83] 1984-Up 190120BD
Стальной диск, 722.5 BS Pack, [8Tx5,45x121] 1991-Up 190122B
Стальной диск, 722.4 K-1 4.5mm 1984-Up  [6Tx4,5x89] 190126
Стальной диск, (K-1 / Direct Clutch) 722.3/5 [6Tx2x104] 1981-Up 190126AA
Стальной диск, (K-1 / Direct Clutch) 722.3/5 [6Tx3,5x104] 1981-Up 190126AB
Стальной диск, (K-1 / Direct Clutch) 722.3/5 [6Tx4x104] 1981-Up 190126AC
Стальной диск, (K-1 / Direct Clutch) 722.3/5 [6Tx4,5x104] 1981-Up 190126AD
Стальной диск, (K-1 / Direct Clutch) 722.3/5 [6Tx5x104] 1981-Up 190126AE
Стальной диск, 722.4 K-1 2.0mm 1984-Up [6Tx2x89] 190126BA
Стальной диск, 722.4 K-1 (3.0mm) 1984-Up [6Tx3x89] 190126BB
Стальной диск, (K-1 / Direct Clutch) 722.4 [6Tx3,5x89] 1984-Up 190126BC
Стальной диск, (K-1 / Direct Clutch) 722.4 [6Tx4x89] 1984-Up 190126BD
Стальной диск, (K-1 / Direct Clutch) 722.4 [6Tx4,5x89] 1984-Up 190126
Стальной диск, 722.3/5 B3 Rev 2.8mm 81+ [36Tx2,8x147] 190130AA
Стальной диск, 722.4 B-3 Rev  Finish 1984-Up [36Tx3x129] 190130BB
Стальной диск, 722.4 B-3 Rev  Finish 1984-Up [36Tx3,5x129] 190130BC
Стальной диск, 722.5 KS Pack 2.0mm [28Tx2x89] 1991-Up 190136A
Модулятор вакуумный, Modulator, 722.3/722.4/722.5 Черный 1993-up 190160B
Набор компрессионных тефлоновых колец панели управления (гидроблока) из 14-ти штук, состоит только из маленьких колец, (входят в ремкомплект ...002) 722.3/4/5, Sealing Ring Kit Valve Body 190199K
Шайба барабана К2 задняя (1 усик), размеры 74.10х57х1.50 мм. 722.3, Washer, K2 Drum, Rear  190257
Прокладка поддона, 722.4 (входит в состав ремкомплекта прокладок и сальников) 190300A
Прокладка поддона, 722.3/5, (входит в состав ремкомплекта прокладок и сальников) 6 Bolts 81-Up 190300
Прокладка Насоса, Gasket, Front Pump 722.3 (входят в ремкомплект ...002) 190310
Прокладка Насоса, Gasket, Front Pump 722.4 (входят в ремкомплект ...002) 190310A
Кольцо коническое дэмпфирующее (B-3 / Reverse Clutch) 722.4 1984-97 190854A
Cushion 722.3/5 Reverse Clutch (B3) 1984-97 190854B
Держатель Штока Торм Ленты, Retainer, Band Pin 722.3/4/5 (15х8,5х5) 190913
Направляющая поршня тормозной ленты В1, Guide 722.3 Front Servo 1981-97 190921B
Поршень, Piston, Reverse Clutch 722.3/5 B3 1981-up 190966
Поршень, Piston, 722.4 Reverse Clutch B3(REV) CLT (723-346A) 190966A
Пружина (1шт.), Spring, Return Reverse Clutch B3 722.3/5 (используют по 20 шт) 190976
Пружина (1шт.), 722.4 B3 Clutch Return REV (используется 20) 190976A
Держатель Пружины, Retainer, Reverse Clutch Spring B3 722.3/5 190986
Держатель Пружины, Retainer, Spring B3 722.4 190986A
