АКПП Honda CVT M4VA, SLYA, SZCA, SETA\META, SPSA/SMLA/SBLA/STYA, SERA/SWRA/SYEA/SFBA/SZCA



Первый вариатор (CVT) Honda M4VA (Multimatic) был разработан в 1995 году для Civic с двигателем 1.6л и устанавливался на американских моделях Хонд до 2000 года.

В 2000-м этот вариатор слегка модифицировали, дав ему по-хондовски другое имя: MLYA, но сразу же вышел третий, более удачный  вариант - SLYA, и устанавливали его кроме американского Цивика еще на City. Модификация SLYA была лишена детских болезней предшественника, и этот вариатор был в производстве с 2002 по 2005 гг на Civic с двигателем 1.7 литра .



До сих пор вариатор SLYA устанавливается на 1.5-литровый Fit.

В 2009-м о первопроходце M4VA вспомнили на Тайване и стали агрегатировать этот автомат  с 1.3 л-м двигателями Хондовского Фита.

Позже (2003) вышла еще одна версия вариатора для Цивик Hybrid и Фит японской сборки под двигатели 1.3л - SZCA

Встречаются довольно часто в ремонте вариаторы для HRV японского рынка — SETA\META.

Каждая новая серия имела множество изменений как по электрике, так и по "железу".

Наиболее популярная у нас в ремонте серия: M4VA/MLYA/SLYA/META/SETA  и SZCA (Civic Hybrid 2003-2005)

Фильтр - кассета, M4VA Civic CVT вариатор 1996-upБолее редкая — серия SERA/SWRA/SYEA/SFBA/SZCA  (City 03-05, Fit/Jazz 02-08, Mobilio 02-05, Mobilio Spike 02-05)

и такая же редкая в ремонте серия SPSA/ SMLA/ SBLA/ STYA (Hybryd 2006-)

Оверол Кит

Комплект прокладок и сальников (Оверол Кит) Хонда CVT

Подобрать ремкомплекты - нажми клавишу слева.

Ремкомплект прокладок и сальников - 384002. Или Мастеркит — 284007.

Главным расходником, определяющим срок жизни этого вариатора, является толкающий бошевский ремень - 384700Такие же ремни устанавливаются и на вариаторах Тойоты Короллы и Яриса, БМВ Мини, Хендэ Аванте, Ровера, Ниссан.

ремень CVT Honda

Износ стягивающих лент, истирание протектора цепи и выкрашивание стальных элементов цепи. Вовремя замеченные проблемы цепи позволяют сохранить поверхность валов и ограничиться заменой ремня. Как и у всех толкающих ремней важно при монтаже установить правильное направление вращения ремня, иначе вскоре придется заказывать новый вариатор.

Фильтр в поддоне, SLYA Civic CVT вариатор

Для этого довольно надежного и редкого в ремонте вариатора наиболее популярным заказом запчастей для переборки являются:

Фильтр в поддоне, M4VA Civic CVT вариатор 1996-up

- Фильтр-картридж-  384013

- Фильтр в поддоне, M4VA Civic, 384010B(Для SETA/META -фильтр 384010E)

(остальные фильтры вариаторов Хонды собраны под номером 384010.)

Узнать цену - нажми номер на желтом фоне

- Прокладка поддона 384300

 РемКомплект прокладок и сальников (Оверол Кит) Хонда CVT-  # 384002. Отличаются для последней версии (SZCA) и всех предыдущих (M4VA - SLYA).

таблица проверки давления масла- Фрикционы и стальные диски (подбор по размерам и вин-коду)рекомендации по вариаторам

 Мануалы для ремонта с наиболее актуальной информацией - находятся внутри Ремкомплекта прокладок Транстек 384002.



Некоторые авто, на которые устанавливалось это семейство вариаторов:

Авто  Модель Год выпуска Страна сборки   Двигатель Модель
HONDA CITY 00-08 IND IDN MYS PHL THA CVT FWD L4 1.3L 1.5L SLYA
HONDA CIVIC HX/GX 02-05 USA CVT FWD L4 1.7L SLYA
HONDA FIT/FIT ARIA 02-.. BRA TWN THA CVT FWD L4 1.5L SLYA
HONDA FIT 09-.. TWN CVT FWD L4 1.3L M4VA
HONDA JAZZ 03-08 IDN THA CVT FWD L4 1.5L SLYA

Примерный ассортимент запчастей для ремонта этой АКПП

Актуальную цену и наличие - можно узнать, нажав номер детали.

Полное наименование Код, узнать наличие\цену
Дефектовка и ремонт гидротрансформатора АКПП M4VA/MLYA/SZCA/SLYA/MHTA/SETA/META HONDA CVT (перед отправкой обязательно слить масло и закрыть кляпом горлышко) 384001
Комплект Прокладок и Сальников без поршней, Honda (CVT) SPSA/SMLA/SBLA/STYA 2006-up  (Ремкомплект\ Оверол кит\ Overhaul Kit) 384002A
Комплект Прокладок и Сальников без поршней, M4VA/MLYA/SLYA/META/SETA CVT Civic вариатор 1996-2005  (Ремкомплект\ Оверол кит\ Overhaul Kit) 384002BD
Комплект Прокладок и Сальников без поршней, Honda SZCA Civic Hybrid 2003-2005  (Ремкомплект\ Оверол кит\ Overhaul Kit) 384002C
Комплект Прокладок и Сальников без поршней, HONDA SWRA (City 03-05,Fit/Jazz02-08) (Ремкомплект\ Оверол кит\ Overhaul Kit) 384002F
Комплект Фрикционов, Honda Civic (CVT) M4VA, SZCA 1996-Up 384003BC
Комплект Фрикционов, Honda (CVT) MLYA/SLYA 2001-Up 384003D
Комплект Стальных дисков, Honda Civic (CVT) M4VA/ SZCA 1996-Up 384004BC
Комплект Стальных дисков, Honda Civic (CVT) MLYA/ SLYA CVT 2001-Up 384004D
Мастеркит SLYA(CVT) 2001-up  (Комплект фрикционных и стальных дисков, прокладок и сальников) Master kit 384007BD
Мастеркит M4VA/META/SETA (CVT) 1996-00  год (Комплект фрикционных и стальных дисков, прокладок и сальников) Master kit, состоит из комплектов 384002BD-TK + 384003BC-AL + 384004BC 384007BE
Фильтр масляный, Filter SPSA/SZCA (CVT)/MHTA (CVT) Oil Civic Hybryd 2002-2005 384010AC

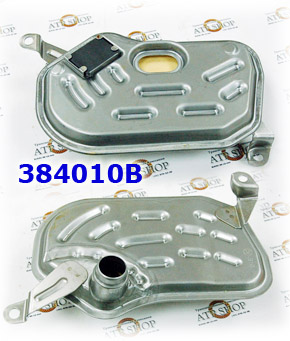

Фильтр в поддоне, M4VA Civic CVT вариатор 1996-up 384010B
Фильтр, Honda CVT SLYA 1996-Up 384010D
Фильтр Масляный, Filter, Honda CVT SETA/META (Japan market) 1996+ 384010E
Фильтр, HONDA SERA/SWRA/SYEA/SFBA, (City 2003-2005,Fit/Jazz 2002-2008,Mobilio 2002-2005, Mobilio Spike 2002-2005) 384010F
Фильтр - картридж, Filter, auxiliary, cartridge M4VA/SETA/META(CVT)/MDKA/BDKA/MURA/BJFA 1996-up 384013BE
Сальник первичного вала (19X37X7) SERA/SWRA/SYEA/SFBA (City 03-05,Fit/Jazz 02-08,Mobilio 02-05, Mobilio Spike 02-05) 384070F
Сальник (манжета) полуоси, правый, M4VA (76mm) 384076B
Сальник привода, левый (35X76X8) SERA/SWRA/SYEA/SFBA (City 03-05,Fit/Jazz02-08,Mobilio 02-05, Mobilio Spike 02-05) 384076F
Фрикционный Диск, HONDA CVT [41Tx2x116] 384100
Фрикционный Диск Honda CVT, M4VA/SETA/META/MLYA/SZCA/SLYA/MHTA Reverse [24Tx2,0x145] 1996-Up 384110
Стальной диск, Honda CVT M4VA/MLYA/SZCA/SLYA/MHTA [12Tx1,34x131] 384120BCD
Стальной диск, Honda CVT, M4VA/SETA/META/MLYA/SZCA/SLYA/MHTA[12Tx1,9x131] 384120
Стальной диск, AK/HONDA/L4/M24A/M4VA (CVT)/MLYA (CVT)/P1/SLYA (CVT)/SZCA (CVT), [8Tx2x82х116.2] 384122
Прокладка поддона, Gasket, Honda M4VA/MLYA/SLYA/SETA/META HONDA CVT Pan  (входят в ремкомплект ...002)  1996-up 384300BD
Прокладка межкорпусная, M4VA 4WD (входит в ремкомплект ...002)  1996-2005 384310B
Соленоид-Электроклапан включения пакетов сцеплений (Шифт), M4VA, Solenoid Shift 384421B
Соленоид-Электроклапан включения пакетов сцеплений (Шифт), M4VA/MLYA/SLYA, Solenoid Shift, 2000-up 384421BD
Соленоид управления стартовым пакетом, M4VA, Solenoid Start Clutch Control Valve, 1996-2005 384431B
Датчик скорости, M4VA, Sensor Speed 96-05, (2 контакта) 384436B
Датчик оборотов (стоит 2 одинаковых) SERA/SWRA/SYEA/SFBA (City 03-05,Fit/Jazz02-08,Mobilio 02-05, Mobilio Spike 02-05) 384436F
Датчик скорости входного/выходного вала, M4VA/MGHA/BGHA, Sensor Input/Output Speed 1996-05, (3 контакта) ( 28810-P7W-004,) 384438B
Датчик скорости, M4TA/MDMA/MDLA/M4VA, Sensor Speed 96-05, (2 контакта) 384438BA
Датчик скорости, M4VA/MLYA/SLYA, Sensor Speed 96-05, (3 контакта) 384438BD
Ремень Вариатора SPSA/SZCA/MHTA/RE5/RPS (CVT) 2007-up 384700A
Приводной ремень вариатора, BELT RE5/RPS/SZCA/M4VA/MHTA/SLYA/SBLA/SETA/META Drive (225x197x24х12лент) 384700BD
(заказывать по номеру 325700H-EM) Приводной ремень вариатора, Belt Drive CVT JF015E Nissan JUKE/MICRA 2010-up/RE0F21A (CVT)/ XA-10LN (CVT  DAIHATSU/SUBARU/SUZUKI/TOYOTA) 2006-up, HONDA HYBRID/SWRA/SZC 384700CF
Ремень Привода, BELT HONDA SERA/SWRA/SYEA/SFBA 384700F
Приводной ремень,M4VA(CVT)/MLYA/SETA/SLYA(CVT)/SZCA (CVT) (220x192x24.4) Данную деталь заказывайте по позиции 348700A-EM, HONDA/NISSAN/MMC/Toyota, RE0F21A (CVT)/F1C1(CVT)/Toyota CVT K310/K311/K312 , ( 384700
Комплект шкивов, PULLEY M4VA (CVT) DRIVE Chain 384706BK
REGULATOR SWRA HONDA FIT 2003 1.3L 384924F
REGULATOR SWRA HONDA JAZZ/CITY 2003-up 384924FA
