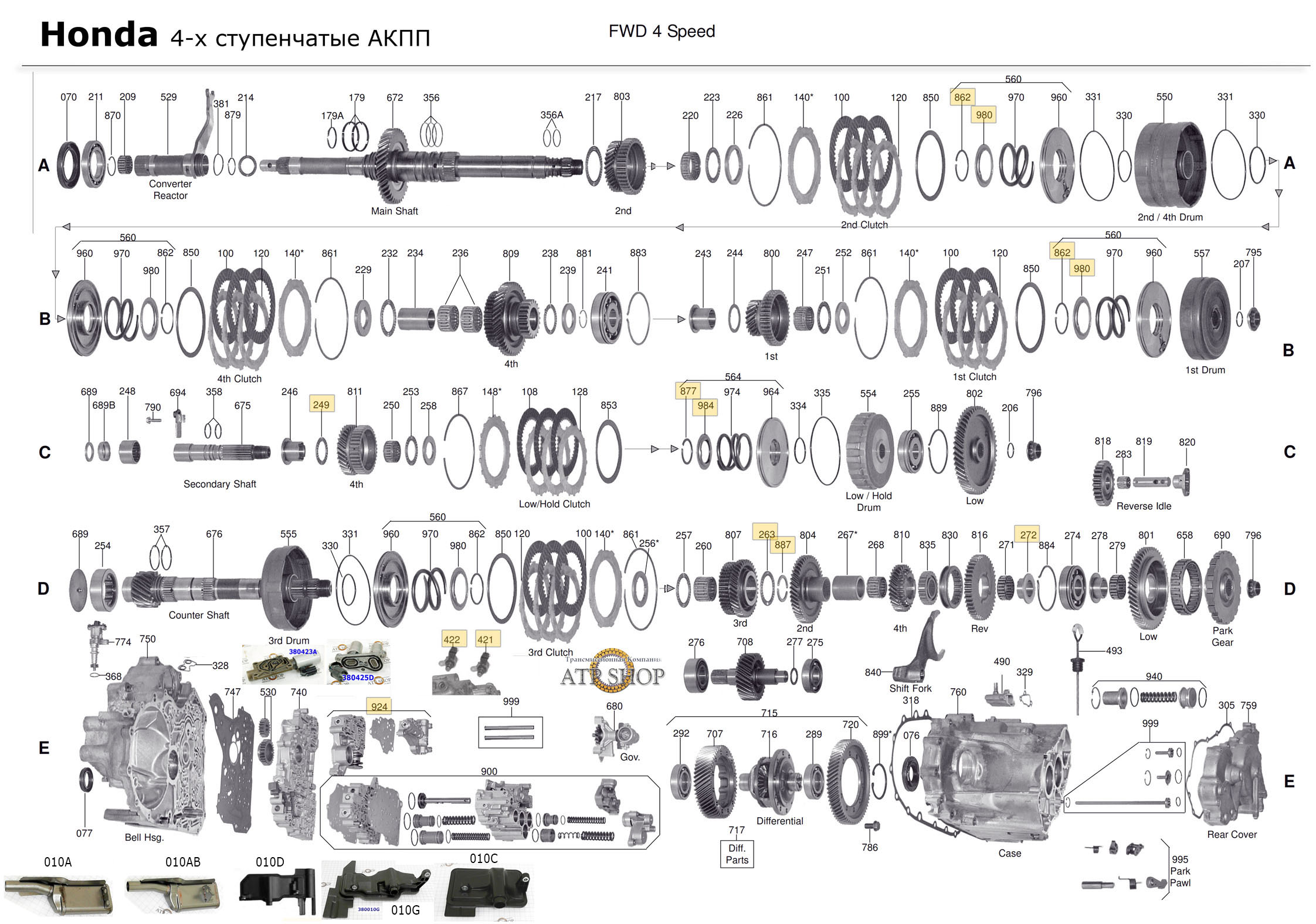

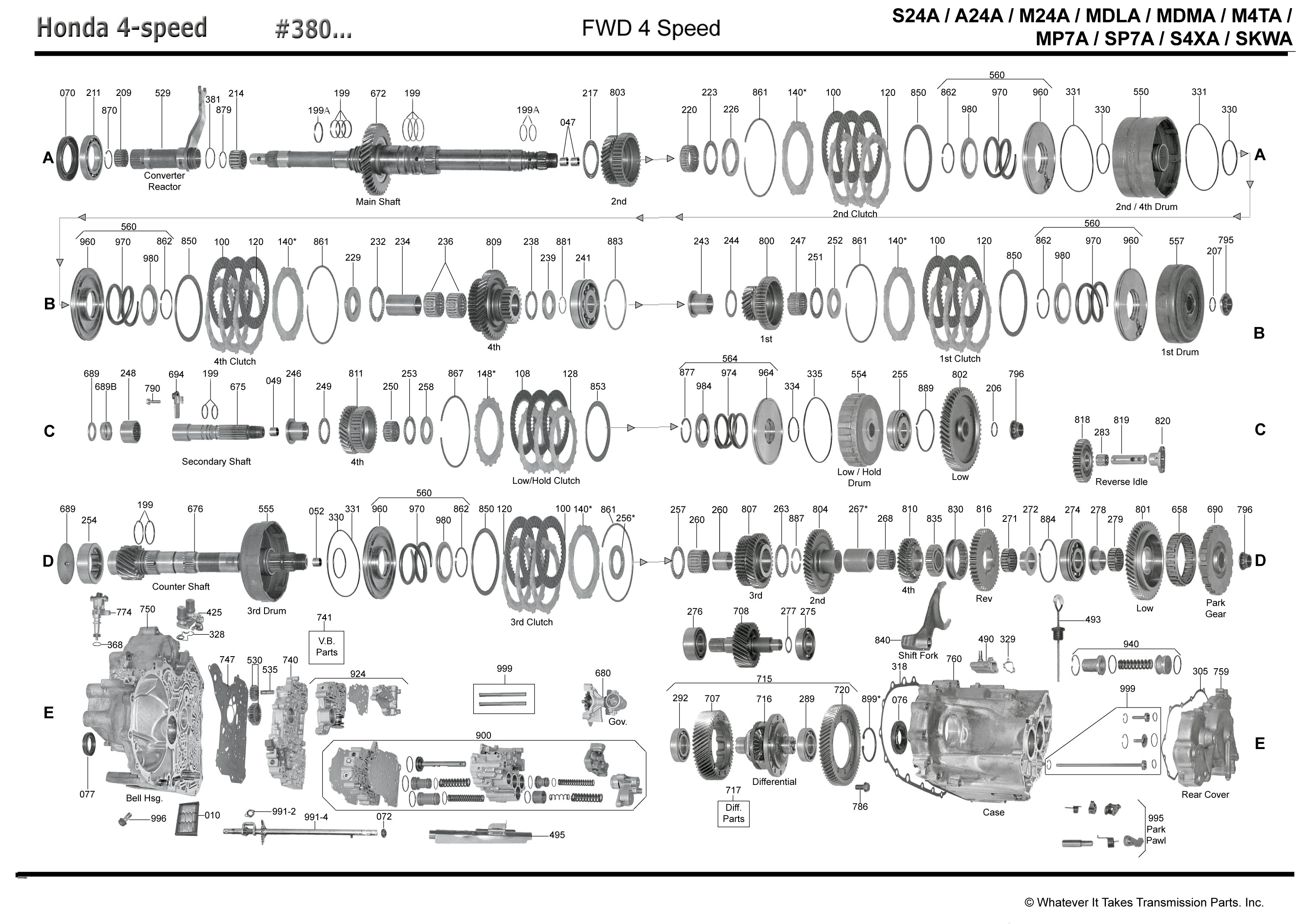

АКПП-4 Honda M4TA/ MP7A/ MRVA... (Каталог деталей)

Машина - АКПП (определитель типа акпп по марке машины)

HONDA 4-SPEED 1996-05 A4RA, B4RA, BDRA, BMXA, M4RA, S24A, S4RA, SLXA.

АКПП M4TA/ MP7A/ MRVA (Мануал, спецификация 1)

АКПП M4TA/ MP7A/ MRVA (Мануал, спецификация 1)

Все АКПП

АКПП Honda 4-ст Цивик, Аккорд, CR-V, Одиссей, Прелюд, Элемент, Акура 96-02



все 4-х ступенчатые Коробки имеют родственную конструкцию — M4TA/S4TA/MDMA/MDLA / S4XA, SKWA

B4RA,B46A,M4RA,BDRA,S4RA,BMXA,SLXA

MRVA/MCVA ELEMENT BZKA/MZKA

BAXA/MAXA/B6VA/M6HA/MDWA

MP1A, MPJA/ A6VA/ AOYA/ BOYA/ MPOA/ MPXA/ MPWA

Автоматы HONDA стоят особняком среди остальных производителей АКПП.

Хондовские коробки принципиально отличаются от остального мира в частности тем, что не используют планетарные передачи. Они гораздо проще конструктивно, массивнее и как следствие - гораздо надежнее. В ремонт приходят почти как механические КПП - редко и с очень большими пробегами. Но у хондовских автоматов так же как и у остального мира остались "слабые места" электронного управления переключениями: Фрикционные диски, соленоиды- электромеханические клапана и гидроблок.

Имена своим многочисленным модификациям Хонда давала бессистемно, используя все подряд буквы (MDLA), как на регистрационных номерах автомашин. Вместе с буквами стали употреблять и цифры (типа бестселлера - M4TA). Единственная прослеживаемая полезная закономерность - это то, что для полноприводных и переднеприводных машин модификация обычно имеет одинаково-разные буквы #3: MDMA (полный привод) и MDLA (передний). Также иногда такие замены буквы наблюдаются у автоматов для одной модели авто, но выпущенных на разных заводах (как например у популярной коробки Аккорд 98 года: американской сборки - BAXA,  японской - MAXA)

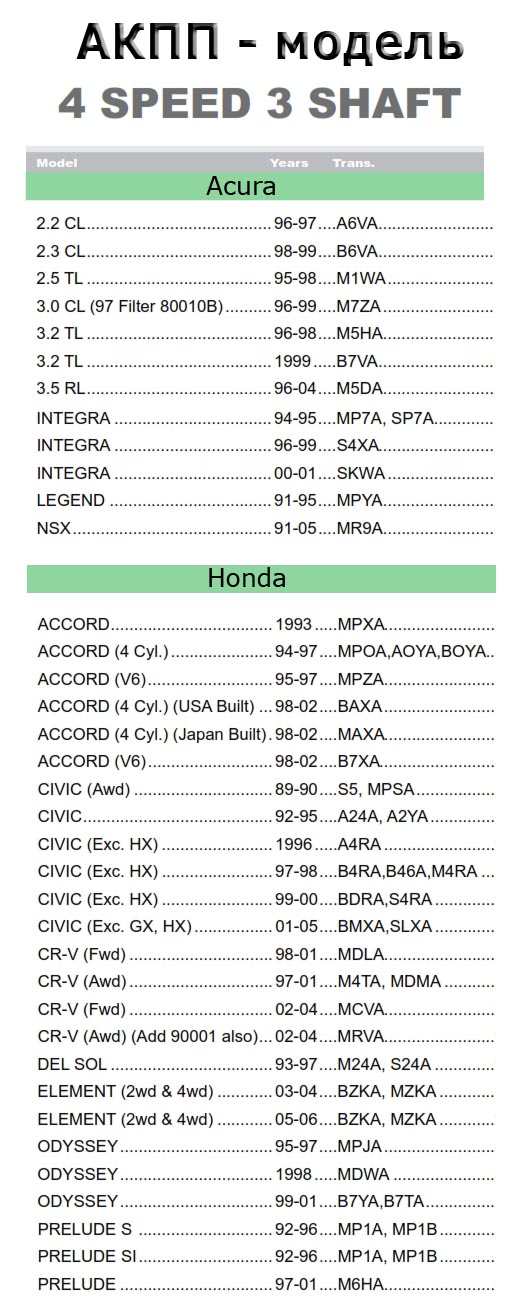

На каких хондовских машинах устанавливаются эти самые популярные 4-х ступки - смотри на таблице слева. Встречаются у нас этот класс автоматов 4AT чаще всего на: Цивик, Аккорд, CR-V, Одиссей, Прелюд, Элемент и на Акуровских 2.2CL - 3.5 RL, Integra, Legend, NSX.

Наиболее популярная семья 4-х ступенчатых 3-х вальных трансмиссий - M4TA (MDMA/ MRVA/ MDLA) - Honda (CR-V) с двигателем от 2 до 2.4 литра с 1997-2001. Автоматы Хонда отличаются своей надежностью и неприхотливостью. Поэтому некоторые владельцы забывают следить за качеством масла и менять его вовремя вместе с фильтром. Что приводит к загрязнению клапанов гидроблока и соленоидов, масляному голоданию и ускоренному износу уплотнительных колец, фрикционов и втулок. Нормальным пробегом до первого капремонта считается 300-400 ткм.

запчасти для ремонта этой акпп (Интернет-магазин)

Подобрать ремонтные комплекты

В хондовских неубиваемых автоматах первым обычно требует ремонта (замены расходников) гидротрансформатор - 380001.

Типичный капремонт с переборкой начинается в преклонном возрасте с замены масла и металлического фильтра с металлической сеткой - фильтр M4TA 96-98 гг. - №380010A. Все фильтры для 4-х ступенчатых АКПП Хонды собраны под номером 380010. Узнать цену - нажми номер на желтом фоне

С изменением гидроблока изменилось крепление фильтра для последующих модификаций 99-2001 гг (Civic/CRV) - 380010AB.

фильтр в разрезе

Для возрастных автоматов 20-го века мастера устанавливают внешний магнитный фильтр тонкой очистки - 100019,

Магистральный внешний фильтр тонкой очистки помогает держать масло прозрачным и отодвигает износ узлов трения. Это рекомендуется всем автоматам, у которых штатный фильтр имеет металлическую сетку. Наружный фильтр - 100019 на возрастных автоматах стоит проверять\менять каждый год или раз в 10 ткм. Подробнее - здесь. Фильтр, MRMA/MRVA/MCTA CRV 02-04, Accord/Element 03-04, RSX/TSX 02-04

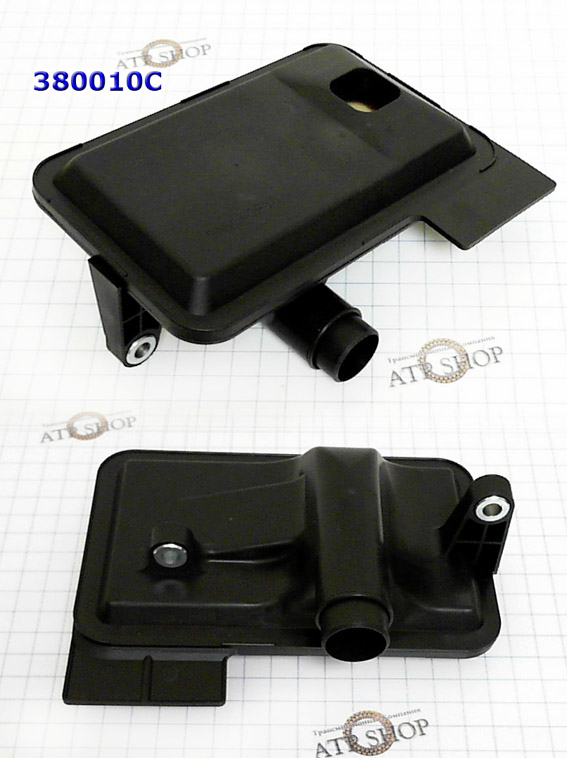

 С 2002 года с использованием синтетических масел для своих коробок Хонда перешла на пластиковые фильтры с фетровой мембраной (MRMA/MRVA/MCTA) - 380010C.

Фильтр, CR-V 2,0 литра M4TA/MDMA/MDLA (крепление под 1 болт) 1999-01 Фильтр, Civic/CR-V 2,0 литра (крепление под 2 болта) 1996-98

Для капремонта этого семейства коробок с фильтром часто заказывают Полный Ремкомплект прокладок и сальников с фрикционами и стальными дисками - Мастеркит, собраны вместе здесь - 380007.

Узнать цену - нажми номер на желтом фоне

Все Оверолы\Ремкомплекты прокладок и сальников для 4-х ступенчатых АКПП Хонды собраны здесь - 380002.

- Ремкомплект прокладок и сальников для M4TA\MDMA (полный привод) и MDLA (передний) 1997-2001 - № 380002A. (S4XA/M4TA/MDMA /S4TA/MDLA/ SKWA) - самый популярный в капремонте СR-V.

Родственная коробка для этого семейства устанавливалась и на Акура Интегра в эти же годы S4XA (96-99) и SKWA (2000-02). В комплект входят все необходимые и обязательные для переборки прокладки и сальники.

- Реже встречаются в ремонте автоматы CR-V той же серии выпуска с 2002-04 гг - MRVA для полного привода и MCVA - для переднего привода.

Мастеркит M4TAРемкомплект\ Оверол кит\ Overhaul Kit), (на 4-е скорости АКПП) CR-V M4TA/MDMA/MDLA 1997-02

CR-V 02-04(MRMA/MCVA/ MRVA/MKZA/MKYA/ GPPA/GPLA/ MZJA/MZHA/ BZJA/BCLA/MCLA/ BZKA/MZKA/BZNA/MNZA/ MCTA/MRCA/BZHA).

- Ремкомплект прокладок и сальников - №380002C.  Чаще заказывают Оверол от Пресижн.

 Этот комплект подходит и для родственных автоматов Хонда Элемент BZKA-MZKA (2WD+4WD) которые выпускались до 2006 года.

- Для Хонда Цивик Ремкомплект прокладок и сальников - №380002B.

(B4RA,B46A,M4RA,BDRA,S4RA,BMXA,SLXA, A4RA,S24A).

Он подобран для всех выпусков, начиная с 97-98гг (B4RA, B46A, M4RA), 99-2000 (BDRA, S4RA) и 2001-05 (BMXA, SLXA).

- Отдельный Ремкомплект прокладок и сальников для 4AT Аккорда и Акуры 2.3 CL - # 380002D. (подходит для автоматов Аккорда 98-02гг. как американской сборки - BAXA, так и японской - MAXA. Также используется для переборки родственных автоматов Акуры B6VA (98-99) и Прелюд M6HA с 1997-2001).

Для более ранних версий автоматов до 97 года (MP1A, MPJA/ A6VA/ AOYA/ BOYA/ MPOA/ MPXA/ MPWA/ PX4B/ PX4B/ APX4/ APXA/ MP1A) Аккорд (MPZA...), Прелюд (MP1A...) и Акура 2.2CL (A6VA) подобран Ремкомплект прокладок и сальников - #380002E.

Ремкомплект прокладок и сальников № 380002G (MPZA, B7VA, B7XA, M7ZA, B7YA, B7TA) скомплектован для мощных коробок Акуры 3.0 CL M7ZA (96-99). Также подходит для Аккорд V6 (B7XA 98-02)  и Одиссей 99-2001 года с коробками B7YA\B7TA.

Более редкие Оверолы для остальных 4-х ступенчатых автоматов Хонды/Акуры,  искать под номером (смотреть наименование АКПП в описании комплекта)  —  380002.

BMHA_manual

При каждом капремонте меняют фрикционы сцеплений комплектом 380003 или по отдельности -  380100. Стальные диски так же часто заказывают всем комплектом - 380004.

Самый полный  Ремкомплект фрикционов и стальных дисков вместе с прокладочным набором - Мастеркит № 380007.

Фрикционы у Хонды одновременно и унифицированы (2-3 популярных типа используются в большинстве пакетов сцепления и на большинстве автоматов - справа) и очень индивидуальны (огромное множество модификаций АКПП мелкой партии с парочкой своих, отличающихся фрикционов).

Поэтому все номера фрикционов собраны под одним номером (380100). Фрикционы подбираются по трем параметрам: диаметру (наружному), толщине и количеству зубов.

Узнать цену - нажми номер на желтом фоне

Живут хондовские фрикционы долго, но после выработки огромного ресурса (св. 300 ткм) или пропитанные горелым маслом - производитель рекомендует сменить их всем комплектом, даже если при внешнем осмотре старые накладки выглядят еще не до конца изношенными. Они впитали в себя горелое масло и значительно снизили свои характеристики сцепления и теплоотдачи, что приводит к толчкам и лишним динамическим нагрузкам на изношенные узлы коробки. Износ фрикционов обычно вызван масляным голоданием, поэтому рекомендуется всем возрастным Хондам следить за уровнем и качеством масла.

Базовый хондовский фрикцион №380100BD - имеет характеристики: [38Tx1,9x116x81,8]  где описание означает:

38-зубов (Т), 1.9 мм - толщина,

116 мм внешний диаметр фрикциона, и

81.8 мм внутренний диаметр ответного стального диска.

Фрикционный Диск, [38Tx1,9x110x82] Фрикционный Диск, [38Tx1,9x116x81,8]комплект фрикционов M4TAкомплект стальных дисков M4TA/MDMA/MDLA сталь с 1 по 4 скор

соленоид ХондаМеняют изношенные переключающие соленоиды-электрорегуляторы: - № 380423 (линейного давления)

Соленоид включения пакетов сцеплений двойной 380425 и также популярный в замене :

- соленоид блокировки муфты #380425AL.

Соленоиды имеют в своей конструкции сменный анодированный элемент гидроплиты, который в первую очередь подвержен износу. Меняется после пробегов за 200 ткм. Работа в грязном и перегретом масле сокращает его ресурс.

Соленоид-Электроклапан включения пакетов сцеплений двойной, провод длиной 140 мм(Шифт), Solenoid Shift, A4RA/B4RA/M4RA/M4TA/B46A/M4VA/MDLA

- Стоит проверить состояние самых популярных в замене подшипников, выделенных в Каталоге (слеваоранжевым цветом.

- Меняют выработанные регуляторы гидроблока (380924).

Регулятор Хонда - 4

Для идентификации необходимых запчастей для ремонта - воспользуйтесь соответствующей страницей интернет-магазина (M4TA - например) раздел "Ремкомплекты". Для точного заказа понадобится VIN код машины.

Актуальную цену и наличие - можно узнать, нажав номер детали.

Наименование номер нажми узнать цену
Дефектовка и ремонт гидротрансформатора АКПП HONDA/ACURA 4-Speed (перед отправкой обязательно слить масло и закрыть кляпом горлышко) 380001
Комплект Прокладок и Сальников без поршней, (на 4-е скорости АКПП) CR-V M4TA/S4TA/MDMA/MDLA / S4XA, SKWA 1997-2001  (Ремкомплект\ Оверол кит\ Overhaul Kit) 380002A
Комплект Прокладок и Сальников без поршней, (на 4-е скорости АКПП) Civic B4RA,B46A,M4RA,BDRA,S4RA,BMXA,SLXA, A4RA,S24A 1996-2005 (Ремкомплект\ Оверол кит\ Overhaul Kit) 380002BA
Комплект Прокладок и Сальников без поршней, MRMA/MCVA/MRVA/MKZA/MKYA/GPPA/GPLA/MZJA/MZHA/BZJA/BCLA/MCLA/BZKA/MZKA/BZNA/MNZA/MCTA/MRCA/BZHA 2002-2010(Ремкомплект\ Оверол кит\ Overhaul Kit) 380002C
Комплект Прокладок и Сальников без поршней, (на 4-е скорости АКПП) BAXA/MAXA/B6VA/M6HA/MDWA Acura 1998-1999, Accord 1998-2002, Prelude 1997-2001 (Ремкомплект\ Оверол кит\ Overhaul Kit) 380002D
Комплект фрикционных дисков, (на 4-е скорости АКПП) M4TA/MDMA/MDLA/S4TA фрикционы с 1 по 4 скорость данного размера [38Tx1,9x116x81,8] 1997-up 380003A
Комплект Фрикционов, MRVA/MCVA/MRVA/BZKA/MZKA/GPPA/GPLA/GNLA 2002-up 380003C
Комплект Стальных дисков, (на 4-е скорости АКПП) M4TA/ MDMA/ MDLA сталь с 1 по 4 скор данного размера [10Tx1,6x81,8x116] 1997-up 380004A
Мастеркит HONDA CR-V/M4TA/S4TA/MDMA/MDLA/S4XA/SKWA/SDMA/SMDA 1996-Up (Комплект прокладок и сальников, всех фрикционов и сталей) Master Kit, состоит из 380002A + 380003A + 380004A 380007A
Мастеркит HONDA MCVA/MRVA/BZKA/MZKA 2002-up (Комплект фрикционных и стальных дисков, прокладок и сальников (с оригинальными фрикционными дисками в комплекте)) Master Kit 380007F
Мастеркит HONDA MDWA/BAXA/MAXA/MCJA 1997-up (Комплект фрикционных и стальных дисков, прокладок и сальников (состоит из 380002D-TK +380003D-AL + 380004D ) Master Kit 380007G
Мастеркит HONDA B4RA/A4RA/BDRA/B46A/BMXA/SLXA 96-05 (Комплект фрикционных и стальных дисков, прокладок и сальников) Master Kit 380007
Фильтр, Civic/CR-V 2,0 литра (крепление под 2 болта) M4TA 1996-98 380010A
Фильтр, CR-V 2,0 литра/CIVIC  M4TA/MDMA/MDLA/BMXA/SLXA/BDRA (крепление под 1 болт) 1999-up 380010AB
Фильтр, MRMA/MRVA/MCTA/BZKA/MZKA/MKYA/GPLA/GPPA/MKZA/BCLA  CRV 02-up, Accord/Element 03-04, RSX/TSX 02-05 380010C
Фильтр, BAXA/MAXA/B6VA/M6HA/MDWA/MCJA Acura 98-99/Accord 2,3L 98-02/Prelude 96-01 380010D
Сальник/манжета полуоси  M24A/A4RA/BDRA/B4RA/B46A/M6HA/MDWA/BMXA/SLXA/MP7A/SP7A/S4XA/SKWA/M4TA/MDMA/MDLA/MLYA (CVT)/SLYA (CVT)/M4VA (CVT) [56.3x33.3 x11.4]  (входит в состав ремкомплекта прокладок и с 380076C
Сальник/манжета полуоси [40x76x9] M4TA, MDMA, Axle (Case side) 380076D
Фрикционный Диск, [38Tx1,9x110x82] ФРИКЦИОН выбирайте по размерам (число зубьев, толщина, наружный диаметр фрикциона, внутренний диаметр прилегающей стали) 380100BC
Фрикционный Диск, [38Tx1,9x116x81,8] ФРИКЦИОН выбирайте по размерам (число зубьев, толщина, наружный диаметр фрикциона, внутренний диаметр прилегающей стали) 380100BD
Фрикционный Диск, [44Tx1,9x116x93,3] ФРИКЦИОН выбирайте по размерам (число зубьев, толщина, наружный диаметр фрикциона, внутренний диаметр прилегающей стали) 380100DAA
Фрикционный Диск первой передачи(Low), Friction plate, BAXA/B6VA/MAXA/MDWA 1nd CLT(LOW) [44Tx1,9x116x91.2], Внутренний диаметр накладки 94мм (Узкая накладка) 1997-up 380100DB
Фрикционный Диск, [42/44Tx1,9x120x93] ФРИКЦИОН выбирайте по размерам (число зубьев, толщина, наружный диаметр фрикциона, внутренний диаметр прилегающей стали) 380100DC
Фрикционный Диск, [44Tx1,95x123x93,3] ФРИКЦИОН выбирайте по размерам (число зубьев, толщина, наружный диаметр фрикциона, внутренний диаметр прилегающей стали) 380100DD
Фрикционный Диск, [44Tx1,95x128x93] ФРИКЦИОН выбирайте по размерам (число зубьев, толщина, наружный диаметр фрикциона, внутренний диаметр прилегающей стали) 380100DF
Фрикционный Диск, [49Tx1,9x132x103,3] ФРИКЦИОН выбирайте по размерам (число зубьев, толщина, наружный диаметр фрикциона, внутренний диаметр прилегающей стали) 380100GA
Фрикционный Диск, HONDA CVT [41Tx2x116] 380100
Стальной диск, HONDA A4RA/B4RA/BMXA 2nd/3rd/4th Clutch [18Tx2,0x82] 380120DA
Стальной диск, HONDA A4RA/B4RA/BMXA 2nd/3rd/4th Clutch [18Tx1,6x82] 380120EA
Стальной диск, HONDA S24A/M4TA/MDMA/MP7A Low/Hold Clutch (T18x2x71) 380128A
Стальной диск, HONDA 2nd, 3rd, 4th [10Tx2x82] 380134
Втулка подшипника(шайба маслогонная), S24A/A24A/M4TA/MDMA/SP7A/MP7A/MCTA/MCVA/MRVA/BCLA/MCLA/MRMA/GPPA/BZHA/MZHA/BZJA/MZJA COLLAR Reverse Gear 380272
Набор межкорпусных прокладок, Gasket Set, M4TA/MDMA/MDLA Case (4шт)  (входят в ремкомплект ...002)  380318AK
Соленоид-Электроклапан линейного давления одинарный, крепление на 4 болта, A4RA/B4RA/M4TA/MDLA/MDMA, Solenoid EPC Linear, 1996-2001 380423A
Соленоид-Электроклапан блокировки гидротрансформатора, A24A/S24A/A4RA/M4TA/B4RA/M24A/B46A/MDLA/MDMA/P7A/SP7A/ A2YA/M4RA, Solenoid TCC/Converter Lock-Up 380425B
Соленоид-Электроклапан включения пакетов сцеплений двойной, провод длиной 140 мм (Шифт), M4TA/A4RA/B4RA/B46A/M4VA(CVT)/MDLA/MDMA Solenoid Shift 380425D
Гайка главного вала, (Mainshaft)  MDMA (резьба левая M23) 380795A
Гайка главного вала, (Mainshaft) A4RA/B4RA/M4TA/MDLA/BMXA/S4XA  (резьба левая M21) 380795D
Гайка, Nut, B4RA/A4RA/MP7A/SP7A/S4XA/BMXA (Countershaft) (Left Hand Threads) 24MM 380796B
Regulator, A4RA / M4TA / MDLA / BMXA (Cast # P4R) 1 Valve In Top Section Is Held In By A Roll Pin (1 Has A Spring Clip) 380924D




На каких авто установлена 4-ст Цивик, Аккорд, CR-V, Одиссей, Прелюд, Элемент, Акура 96-02



Модель Год выпуска Привод ДВИГАТЕЛЬ ЛИТРАЖ Модель АКПП Кол-во скоростей АТР-Код АКПП
CIVIC 1992-1995 передний  L4 1.5 1.6L L4  ML4A 4 380
CIVIC (EXC. HX) 1996 передний  1.6L A4RA 4 380
CIVIC (EXC. HX) 1997-1998 передний  1.6L B4RA  B46A  M4RA 4 380
CIVIC (EXC. HX) 1999-2000 передний  1.6L B4RA  BDRA  S4RA 4 380
CIVIC (EXC. HX) 2001-2005 передний  1.7L BMXA  SLXA 4 380
CIVIC HX 1996-2000 передний  1.6L M4VA (CVT) вариатор 384
CIVIC HX/GX 2001 передний  1.7L MLYA (CVT) вариатор 384
CIVIC HX/GX 2002-2005 передний  1.7L SLYA (CVT) вариатор 384
CIVIC/DX/EX/LX/GX 2006-2010 передний  1.8L SPCA, MPCA 5 391



Model Years Country Trans Type Engine Type/Size Trans Model Remarks
CR-V 98-04 JPN 4 SP FWD L4 2.0L/2.4L MDLA,MCVA
CR-V 97-04 UK 4 SP AWD L4 2.0L/2.4L M4TA,MOMA,MRVA AWD
CR-V 05-06 JPN 5 SP FWD L4 2.4L MKYA,GPLA
CR-V 05-06 UK 5 SP AWD L4 2.4L MKZA,GPPA AWD
CR-V 07-10 USA 5 SP FWD L4 2.4L MZJA
CR-V 07-10 USA 5 SP AWD L4 2.4L MZHA AWD
CR-V 08-10 USA 5 SP FWD L4 2.4L BZJA
CR-V 08-10 USA 5 SP AWD L4 2.4L BZHA
