АКПП GM 4L30E (AR25, AR35)



4L30_plates4-х ступенчатая АКПП 4L30E является продолжением простой и надежной 3-х ступенчатой трансмиссии 3L30E, работавшей с 1969 года.

Эти трансмиссии производились в США и в Европе (Страсбург) под названием AR25, для заднеприводного европейского Опель Омега и редкой у нас AR35 для 3-х литровой Катера. (список применения АКПП 4L30E внизу ).   Маркировка нанесена на табличке АКПП и родственна с французской сиcтемой: AF - automatiс forward, и AR - automatic rear.

4L30E устанавливалась с 1990 года на задне- и полноприводные БМВ всех серий с двигателями до 3 литров, но гораздо шире применялась на машинах GM, Opel Omega, Isuzu и даже на Хондах Паспорт, где зарекомендовала себя с самой лучшей стороны.

В капремонт до сих пор ежемесячно приходят автоматы выпущенные больше 20-ти лет назад.

запчасти для ремонта этой акпп (Интернет-магазин)

Подобрать ремкомплекты - нажми клавишу слева.

Типичный капремонт 4L30 это замена Ремкомплектов расходников, (Часто заказывают Мастеркит — 203007), тормозной ленты, фильтра и втулки насоса или всего комплекта втулок. Диагностика иногда сразу показывает неисправность соленоидов.

Одноразовый Фильтр тонкой очистки - №203010. Фильтр металло-пластиковый с двойной фетровой мембраной, для возрастных авто рекомендуется к замене с каждой сменой масла, чтобы сохранить ресурс насоса и втулок.

Узнать цену - нажми номер на желтом фоне

Фильтр АКПП AR25-35 , 4L30E GM/Opel/Isuzu/Honda желтый низкий 1990-upВ этой коробке применяется две различных модификации фильтров с зависимости от поддона: Один - черный для БМВ 203010A(справа),

а другой — самый популярный в ремонте желтый фильтр с заборником 13мм для GM/ Opel/ Isuzu/ Honda 203010B(слева)

фильтр АКПП БМВ 4L30E (1991 +)

комплект фрикционов- Ремкомплект прокладок и сальников (№203002), чаще всего выбирают сборки АТОК, в два раза реже - Пресижн и Транстек.

- Комплект фрикционов - 203003, комплекты фрикционов отличаются по годам выпуска - до 97-го и после 1998 г. когда был усилен пакет 3-d Clutch.

Реже заказывают Комплект стальных дисков - №203004

Меняются обязательно втулка насоса, вошеры-шайбы, тормозная лента, остальное — по результатам диагностики после разборки.

Ремкомплект 4L30

втулка 4L30 насосаКогда машина пришла в ремонт вовремя, мастера ограничиваются ремонтом самого узкого места - замена Втулки насоса #203034, После больших пробегов с запоздалым приходом в капремонт меняются втулки полным комплектом (203030)

В АКПП 4L30E относительно ограниченным ресурсом обладает гидротрансформатор, гидроблок и соленоиды, работа которых понемногу и незаметно ухудшается с износом фрикциона блокировки ГДТ и нарастанием нагара в самых узких местах. При локальных ремонтах меняют прокладки гидроблока (203320) и тефлоновые уплотнительные кольца (203199)

комплект втулок
Узнать цену - нажми номер на желтом фоне

Барабан, Drum 4L30E Low  1989-UpОдна из частых замен - тормозная лента - №203026.

Из "железа" проверяют состояние Барабана Low (203557), который истирается неравномерно изношенной тормозной лентой.

тормозная лента  АКПП 4L30E

сальникУзнать цену - нажми номер на желтом фонеЭксплуатация с изношенной втулкой насоса и грязным маслом приводит выходу из строя и самого масляного насоса. В замену идут изношенные шестерни -  №203530

Проявляется в подтеканиях из-под сальника насоса -№ 203070.

Причиной подтеканий назначают обычно вибрации от износа втулок и шестерен.

Статор насоса 4L30

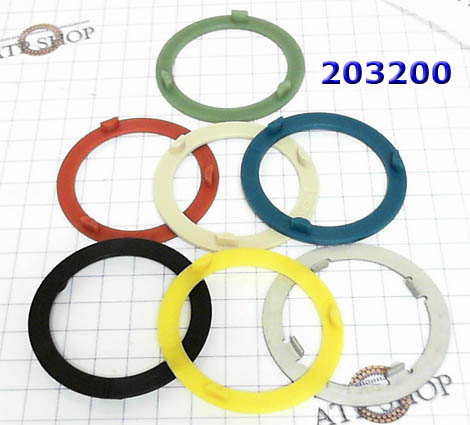

Расходником являются пластиковые вошеры\подшипники - 203200.

С возрастом и с перегревом становятся хрупкими, заменяются при каждом капремонте.

 комплект шайб

Гидроблок после 200 ткм требует регламентной разборки, ремонта и очистки от нагара. Для привода тормозной ленты в конструкцию гидроблока введен линейный соленоид давления, который способен регулировать давление ленты на барабан с помощью PWM (ШИМ - широкоимпульсной модуляции, подробнее).

Из электрики типичной проблемой возрастной машины можно считать соленоиды, выработавшие свой ресурсВ замене часто встречается - Соленоид линейного давления №203435.

Соленоид главного давления, Solenoid 4L30E/4L60E/4L80E/4T80E EPC

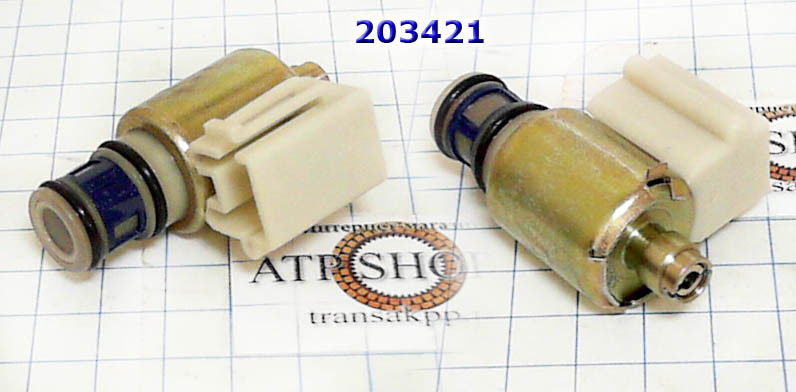

соленоид тормозной ленты 4L30E- Соленоиды шифт  №203421 и 203422. (Проверка омметром по мануалам и продувка)

- соленоид контроля тормозной ленты - №203418.

Также заказывают - проводку соленоидов 203446, Разъем-коннектор 203444.

Реже спрашивают соленоид блокировки гидротрансформатора №203425

соленоиды Гидроблок Valve body 4L30E
планетарный ряд 4L30

Из железа можно отметить встречающийся в ремонте Планетарный ряд (№203583). Который меняется чаще всего на перегруженных возрастных Исудзу.

Довольно надежная, хорошо отрегулированная коробка с большим ресурсом по железу, которая после несложного капремонта способна отслужить еще несколько лет при должном контроле за маслом.

На каких авто устанавливалось это семейство АКПП:

Авто  Модель Год выпуска Страна сборки   Двигатель Модель ...
ACURA SLX 96-99   4 SP RWD V6 3.2L/3.5L 4L30E 2 OIL PANS
BMW 3 SERIES 92-00 DEU 4 SP RWD L4 1.8/1.9L L6 2.5L/2.8L 4L30E 2 OIL PANS
BMW 5 SERIES 90-99 DEU 4 SP RWD L6 2.5L/2.8L 4L30E
BMW 7 SERIES 00-01 DEU 4 SP RWD L6 2.9L 4L30E
BMW Z3 ROADSTER 96-02 USA 4 SP R/AWD L4 1.9L 2.0L L6 2.0L 2.2L 2.5L 2.8L 3.2L 4L30E
CADILLAC CATERA 98-01 DEU 4 SP RWD V6 3.0L 4L30E
HONDA PASSPORT 94-02 USA 4 SP RWD L4 2.6L V6 3.2L 4L30E TWO OIL PANS
ISUZU AMIGO 99-02 USA 4 SP RWD L4 2.2L V6 3.2L 4L30E 2 OIL PANS
ISUZU AXIOM 02-04 USA 4 SP RWD V6 3.5L 4L30E 2 OIL PANS
ISUZU RODEO 91-04 USA 4 SP RWD/4X4 ALL 4L30E 2 OIL PANS
ISUZU RTROOPER 90-02   4 SP 4X4 V6 3.2/3.5L 4L30E 2 OIL PANS
ISUZU VEHICROSS 99-01 JPN 4 SP 4X4 V6 3.2L 4L30E 2 OIL PANS
OPEL/ GM CATERA 00-01 DEU POL RUS UK 4 SP RWD V6 3.0L 4L30E
OPEL/ GM FRONTERA 00-04 UK 4 SP RWD L4 2.2L V6 3.2L 4L30E
OPEL/ GM OMEGA 00-03 DEU 4 SP RWD L4 2.0L 2.2L 2.5L V6 2.5L 2.6L 3.0L 3.2L 4L30E

Примерный ассортимент запчастей для ремонта этой АКПП

Актуальную цену и наличие - можно узнать, нажав номер детали.
Полное наименование Код, узнать наличие\цену
Диагностика и ремонт гидротрансформатора АКПП 4L30E 203001
Комплект Прокладок и Сальников с поршнем №961, 4L30E (A4S310R) (AR25, AR35) 4 Speed RWD BMW, Isuzu, Honda, Opel, 1989-04,  (Ремкомплект\ Оверол кит\ Overhaul Kit) 203002P
Комплект Прокладок и Сальников без поршней, 4L30E (AR25, AR35) BMW, Isuzu, Honda, Opel, 1989-Up,  (Ремкомплект\ Оверол кит\ Overhaul Kit) 203002
Комплект Прокладок и Сальников без поршней, 4L30E (AR25, AR35) BMW, Isuzu, Honda, Opel, 1990-Up, (Ремкомплект\ Оверол кит\ Overhaul Kit) 203002
Комплект фрикционов, 4L30E 1990-1997 203003A
Комплект Фрикционов,  4L30E 1998-Up 203003B
Комплект Стальных дисков, TH180/ 4L30E 1990-Up 203004A
Мастеркит 4L30E BMW/Isuzu/Honda/Opel  (Комплект прокладок и сальников, всех фрикционов и сталей) Master kit с 1998 года, состоит из комплектов 203002-AT+ 203003B-DX+ 203004A 203007B
Мастеркит 4L30E BMW/Isuzu/Honda/Opel  (Комплект прокладок и сальников, всех фрикционов и сталей, с поршнем №961 Overrun) Master kit с 1998 года, состоит из 203002P-PR + 203003B-DX + 203004A 203007BP
Фильтр масла, черный с высоким заборником, 4L30E BMW, Omega 1991-Up  203010A
Фильтр масляный, 4L30E GM/Opel/Isuzu/Honda желтый, с заборником 13 мм 1990-up 203010B
Лента тормозная, шириной 50мм, на барабан диаметром 134мм, 4L30/TH180/C, (Low Band), BMW, ACURA, CADILLAC, HONDA, OPEL/ GM, 1969-Up  203026
Комплект (10шт)  биметаллических втулок, 4L30E, Bushing Kit, 1990-Up 203030
Втулка крышки насоса в колоколе, 180/4L30E [50,9x15,5x47,8] 1990-Up 203034
Сальник/манжета насоса, 4L30E [8x47x70]  (входит в состав ремкомплекта прокладок и сальников) 3 Отверстия 1990-Up 203070A
Сальник (манжета) насоса, (70x46x11) Seal, front pump 3L30/TH180/TH180C/3L80/TH400/375/425/475 1969-98 203070
Сальник (манжета) оси селектора (19x12x9), 4L30E/4L80E/4L40E/5L40E/3T40/4T40E/4T60/4T60E/4T65E/4T80E/4T45E  GM 1964-Up 203072
Сальник (манжета) хвостовика/промежуточного корпуса, Seal (58.2x39.5x10) 4L30E/ZF4HP14/ZF4HP22/ZF4HP24/ZF3HP22/4L40E/5L40E Extension Housing 1990-Up 203074
Фрикционный Диск 4L30E 4th(Overdrive) Clutch [36Tx2,23x170] 203100
Фрикционный Диск 4L30E TH180 2nd HEG 69+ [30Tx2,5x133] 203104
Фрикционный Диск 4L30E TH180 2nd HEG 69+ [30Tx2,5x133] 203104
Фрикционный Диск 4L30E 3rd Clutch ( 12Tx1.6x99 ) 1998-Up 203106A
Фрикционный Диск 4L30E 3rd SPD PL HEG 69+ [12Tx2,5x99] 203106
Фрикционный Диск 4L30E Reverse [36Tx2,5x163] 203110
Фрикционный Диск 4L30E TH180 Rev HEG 69+ [36Tx2,5x163] 203110
Стальной диск, 4L30E TH180 2nd 69+ [36Tx2,1x109] 203124A
Стальной диск, 4L30E TH180 3rd SPD 69+ [30Tx1,75x72] 203126A
Стальной диск, 4L30E TH180 3rd SPD 69+ [30Tx2,1x72] 203126
Стальной диск, 4L30E TH180 Rev 69+ [7Tx2,1x173,1] 203130
Комплект из 7-ми шайб (подшипников скольжения) статора насоса разной толщины (номер позиции в каталоге 211), 4L30E/180/C 1990-Up 203200A
Шайба (Washer/подшипник скольжения) между коронной шестерней Овд. и корпусом Овд. 4L30E. Washer OVD RGGR to OVD Case (2 Tab) (4L3-6538A) 1990-Up 203223
Шайба металлическая (Washer/подшипник скольжения) между барабаном 2й передачи и барабаном 3й передачи 4L30E. 2nd Drum to 3rd Drum (Front) (Metal), 1969-Up 203229
Прокладка поддона, 4L30E (GM,Isuzu,Opel,Honda) (входят в ремкомплект ...002) 1990-Up 203300B
Прокладка поддона, 4L30E (входит в состав ремкомплекта прокладок и сальников)  (GM,Isuzu,Opel,Honda) 1990-Up 203300B
Прокладка Поддона, Adapter Case, Fibre 4L30E (входит в состав ремкомплекта прокладок и сальников) 90-Up 203301
Прокладка Насоса, Gasket, Front Pump To Case 4L30E (входят в ремкомплект ...002) 90-Up 203310
Соленоид-Электроклапан контроля тормозной ленты, Solenoid, Band Control PWM, 4L30E 1990-Up 203418
Соленоид-Электроклапан включения пакетов сцеплений (Шифт) 1-2/3-4, Solenoid Shift, 4L30E, 1990-Up 203421
Соленоид-Электроклапан включения пакетов сцеплений (Шифт) 2-3, Solenoid Shift, 4L30E, 1990-Up 203422
Соленоид-Электроклапан блокировки гидротрансформатора, Solenoid TCC Lock Up, фишка белого цвета, 4L30E, 1990-up 203425A
Соленоид-Электроклапан блокировки гидротрансформатора, Solenoid TCC LockUp, 4L30E, 2000-Up и 4L80E/85E, 1991-Up 203425B
Соленоид-Электроклапан контроля линейного давления, Solenoid EPC, с 2-мя белыми сетками, 4L30E/4L80E/4L60E до 93г 203435A
Cоленоид-Электроклапан линейного давления (с 2-ми красными сетками и черным торцем), Solenoid, EPC 4R55E с 1995 года/ 4L30E Двигатели: 2.2, 2.6, 3.2L 1996-up 203435B
Разъём Электрический Корпуса, Connector, Case 4L30E Round 7 Prongs 2000-Up 203444A
Разъём Электрический Корпуса, Connector, (1990-2001), Overdrive Housing 2000-Up Square 4 Prongs 4L30E/4L60E/4T60/TH125C/TH200C 203444C
Шестерни насоса, Pump Gears, 180/180C/4L30E .628" Thick (15,9 мм) 1969-Up 203530
Барабан сцепления Low Drum, 4L30E 1989-Up 203557EA
Cushion, 4L30E Overrun Clutch 1989-Up 203851
Кольцо Запорное, Snap Ring, 4L30E Holds Reverse Spring Retainer to Overdrive Case 1989-Up 203893A
Крышка аккумулятора, Cover, 4L30E 3-4 Accumulator (Bonded Rubber) 1994-Up, 203939
Spring, 180/180C/4L30E 2nd Clutch Return 89+ 203972
Retainer 4L30E 2nd Clutch Spring  102х58.8х6.0мм. 1969-Up 203982
Ретейнер, Retainer, 4L30E Reverse Clutch Spring 1989-Up 203986A
