АКПП Ford / Mazda 4EAT-G (GF4A-EL), G4A-EL



4EAT-G4-х ступенчатая АКПП G4A-EL  -  первая разработанная Маздой 4-х ступенчатая коробка с частично электронным управлением (соленоиды шифт), которую стали ставить с 1987 года на свой бестселлер Mazda 626. После обкатки и доработки в 1989 году эту замечательную трансмиссию взяли для ставшей легендой  Форд Probe. По классификации Форда это -  4EAT-G.

В 1988 году G4A-EL была модифицирована как Non Turbo для 2.2 литровых и 3.0l-V6 авто и устанавливалась в этой комплектации 3 года.

В 1993 году когда наступила эра соленоидов, она была полностью обновлена как (ЕРС-ТСС) электронно-управляемая АКПП и уже как 4EAT-GF устанавливалась на Форд Probe до 1997 года.

А под именем GF4A-EL - для остальных 1.6 - 2.5 л моделей Мазды, включая флагман Мазды MX6 и даже в некоторых странах - на 626 модель. Две маздовские модификации этого автомата тоже отличаются друг от друга. Дольше всего (до 2003) GF4A-EL устанавливалась на маздовские Millenia и ваны MPV. Поставлялась Фордом GF4A-EL и для редких у нас Киа Кларус и Конкорд с 1995 по 1996 годы.

Модификация 1993 года получила 7 соленоидов в гидроплиту и избавилась от некоторых конструктивных болезней предшественницы. Успешно устанавливалась на разных континентах еще до 2006 года. Надежная, неприхотливая, долгоживущая "рабочая лошадка".

Существуют совсем редкие ее модификации. Одна из них: G4A-HL- гидравлический вариант с говернором для скоростей 1-2 и 2-3, устанавливавшийся чуть больше года в 1988-м на раритетную 1.6л Мазда 323.

В 1994-м на основе опыта эксплуатации этой коробки была разработана более популярная CD4E (LA4A-EL). Которая постепенно и сменила GF4A-EL, выдавив этого долгожителя для работы с машинами, собираемыми в странах ЮВ Азии и Южной Америки. Коробка ремонтопригодна и ходит легко до самого конца жизни двигателя при условии регулярного обслуживания.

Типичные запчасти для капремонта коробки G4A-EL\ 4EAT-G.

Фильтр, G4A-EL/GF4A-EL/4EAT-G крепление на 3 болта, заборная трубка 67 мм 1993-upСамый популярный у нас фильтр для обоих коробок с 1993 года не менялся и имеет заборник 38 мм - №245010. Встречается редкий полностью металлический фильтр (взаимозаменяемый) — 245010A.

К маслу неприхотлива, подходят любые качественные масла известных производителей (подробнее). Масло рекомендовано менять по мере загрязнения, и чем старше авто - чем чаще приходится менять ATF. Стружка в поддоне и не магнитах свыше 1мм - показатель для переборки с заменой расходников.

запчасти для ремонта этой акпп (Интернет-магазин)

Подобрать ремкомплекты - нажми клавишу слева

Износ блокировки бублика загрязняет гидроблок и убивает соленоиды. Ремонт гидротрансформатора с заменой расходников - 245001. Меняется почти всегда его втулка (ниже)

Ремкомплекты прокладок и сальников \ОверолКит  GF4A-EL

Ремкомплекты прокладок и сальников ОверолКит № 245002.  Чаще заказывают Оверол от Транстек.

комплект фрикционовВ половине случаев (горелое масло) меняют весь комплект фрикционов 245003.

Полный ремкомплект Мастеркит заказывают для полной переборки автомата - 245007. В него входят все прокладки и сальники, все фрикционы и диски сцеплений. Различаются по годам: до 92 года и позже.

С этим комплектом всегда заказывают фильтр, втулку ГДТ и тормозную ленту. Чуть реже (или после вскрытия) — соленоид 245425.

В случаях, когда коробка пришла в более-менее приличном (по мнению мастера) состоянии - меняют только аварийно сгоревший пакет Овердрай\3-4 (ниже).

Родственна по конструктивным решениям F4A-EL (4EAT-F). И имеет похожие типичные болезни:

Узнать цену - нажми номер на желтом фонеОдним из первых расходников при переборке является Тормозная лента № 245026, удачная конструкция которой не изменялась с 1988 года.

Обычно в заказах встречается узкая (38мм) лента.

тормозная лента G4A-EL

втулка ступицы ГидротрансформатораПри длительном масляном голодании, связанным обычно с проблемами изношенного гидротрансформатора,  грязной гидроплиты или соленоидов, начинаются вибрации и идет ускоренный износ втулок и сальников.

Первая "умирает" (вместе с самим бубликом) втулка ступицы Гидротрансформатора [61,1x57,1x11.6] 245031.

Редко встречается в ремонте и второй вариант втулки под тонкий вал конвертера размером [57,1x53.1x11.6].

При полной переборке заказывают весь комплект втулок - №245030.

К-кт втулок G4A-EL

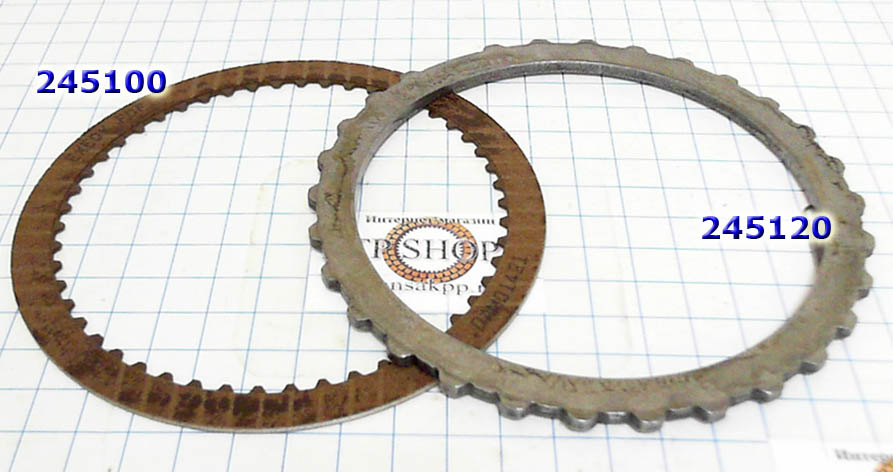

Первым изнашивается барабан сцепления 3-4\ Overdrive  Фрикционы (#245100) и Стальные диски (#245120A). Горит все сцепление, включая и стальные упорные диски (245140), различны по толщине — 4,0 мм или толще.

пакет Forward Фрикционный и стальной Диск G4A/4EAT, Forward

Реже заказывают фрикционы и стальные диски пакета Forward Clutch 245108 и 245128.

Обычно положено менять все фрикционы полным комплектом, если машина пришла с горелым маслом, пропитавшим фрикционы.

пакет  Overdrive G4A-EL

Часто причиной неполадок (толчков при переключении) в GF4A-EL/ FU9A является износ клапана Соленоидов линейного давления  (ЕРС) и блокировки гидротрансформатора №245425A  {FU9A-21-1G1C}.Узнать цену - нажми номер на желтом фоне

В конструкции гидроблока в отличии от F4AEL, 4EAT-F введены два универсальных соленоида блокировки ГДТ и линейного давления масла (ЕРС), которые вырабатывают свой ресурс одновременно и поэтому эта АКПП, в отличии от своего собрата F4A, приходит в капремонт раньше, не доводя до сгорания самого барабана сцепления 3-4\Овердрайв.

Для полного капремонта возрастных машин мастера заказывают весь Комплект из 7-ми соленоидов № 245420 для замены.

solenoid EPC - гидротрансформатора акпп G4A-EL

solenoid шифт акпп G4A-EL

Прокладка поддона, Fibre G4A-EL 88-UpКаждый третий ремонт оказывается "бюджетным" с заменой сальников гидротрансформатора (245070A) и прокладок (поддона 245300, насоса 254310 и боковой клапанной крышки 245301) от подтекания масла.

прокладка насоса G4A-EL PUMPОдновременно ремонтируют гидротрансформатор (245001) с заменой изношенной фрикционной накладки и его втулки.

Такие ремонты связаны обычно с экономией, когда фрикционы еще кажутся в приемлемом состоянии, а толчки при переключениях не настолько беспокоят, чтобы потратиться на фрикционы и Ремкомплект с тефлоновыми кольцами.

Сальник (манжета) насоса, G4AEL/4EAT-F/4EAT-G/F4AEL 1986-Up

 Барабан Овердрайв, G4AEL 3-4 CL 42mm Overall Height (52,38mm OD Neck) 1986-2002 № 245550B, горит вместе с фрикционами, износ поверхностей трения из-за масляного голодания.

Оригинал не поставляется, заказывают БУ детали. Барабан, DRUM G4A-EL Band (2 Clutch, под ленту 38мм)

Часто в заказахъ встречается алюминиевый поршень сцепления 3-4\OD - 245960.

Такие же проблемы износа вскоре проявляются и у барабанов Reverse (Под тормозную ленту) - 245558.

Барабан, Drum G4AEL 3-4 CL (30 T) 42mm Overall Height (52,38mm OD Neck) 1986-2002 G4A-EL

Техническое описание этой АКПП можно найти (здесь).

Стоимость и наличие необходимых Вам позиций можно проверить в интернет-магазине,  нажав для поиска детали номер на оранжевом фоне.

На каких авто устанавливалось это семейство АКПП:

Авто  Модель Год выпуска Страна сборки   Двигатель Модель Альтернативное имя
FORD PROBE 90-93 USA 4 SP FWD L4 2.2L V6 3.0L 4EAT-G G4A-EL
FORD PROBE GT 94-97 USA 4 SP FWD V6 2.5L 4EAT-GF GF4A-EL
MAZDA 323 90-01 MYS 4 SP AWD L4 1.6L GF4A-EL
MAZDA 626 86-93   4 SP FWD L4 2.0L V6 2.5L G4A-EL
MAZDA 626 00-06 COL IDN 4 SP FWD L4 2.0L GF4A-EL
MAZDA CAPELLA/WAGON 00-02 JPN 4 SP FWD L4 1.6L 1.8L 2.0L 2.2L V6 2.0L 2.5L GF4A-EL
MAZDA FAMILIA 00 PHL 4 SP FWD L4 2.0L GF4A-EL
MAZDA MILLENIA 95-03 JPN 4 SP FWD V6 2.3L 2.5L GF4A-EL
MAZDA MPV(VAN) 00-02 JPN 4 SP F/AWD L4 2.0L V6 2.5L GF4A-EL
MAZDA MX6 87-93   4 SP FWD L4 2.0L V6 2.5L G4A-EL
MAZDA MX6 94-97   4 SP FWD L4 2.0L V6 2.5L GF4A-EL
MERCURY CAPRI 91-94   4 SP FWD L4 1.6L 4EAT-G G4A-HL
 Примерный ассортимент запчастей для ремонта этой АКПП
Актуальную цену и наличие - можно узнать, нажав номер детали.
Полное наименование Код - нажми
Дефектовка и ремонт гидротрансформатора АКПП G4AEL/GF4AEL/G4EAT/GF4EAT (перед отправкой обязательно слить масло и закрыть кляпом горлышко) 245001
Комплект Прокладок и Сальников без поршней, G4A-EL/GF4A-EL/4EAT-G Mazda/Ford 1993-Up (Ремкомплект\ Оверол кит\ Overhaul Kit) 245002A
Комплект Фрикционов, G4A-EL/GF4A-EL/4EAT-G  Friction pack, FORD/MAZDA 1992-up 245003
Комплект Стальных дисков, G4EAT/ G4A-EL Mazda/ Ford 1993-Up 245004
Мастеркит G4AEL/GF4AEL/G4EAT/GF4EAT/G4AHL Mazda/Ford (Комплект фрикционных и стальных дисков, прокладок и сальников) Master Kit 1987-92  год 245007
Мастеркит G4AEL/GF4AEL/G4EAT/GF4EAT/4EAT-G Mazda/Ford 93-02 (Комплект фрикционных и стальных дисков, прокладок и сальников) Master Kit, состоит из комплектов 245002A-PR + 245004 + 245003-BW 245007A
Фильтр, G4A-EL/GF4A-EL/4EAT-G крепление на 3 болта,полностью металлический 1988-95 245010A
Фильтр, G4A-EL/GF4A-EL/4EAT-G крепление на 3 болта, заборная трубка 38мм, толщина 28мм 1993-up, 245010
Лента тормозная 2-й и 4-й скорости, ШИРИНА 38мм, G4A-EL/GF4A-EL/4EAT-G, (2-4 Band), FORD, MAZDA, MERCURY, 1987-up 245026
Лента тормозная 2-й и 4-й скорости, ШИРИНА 44мм, G4A-EL/GF4A-EL/4EAT-G, (2-4 Band), FORD, MAZDA, MERCURY, 1987-up 245026B
Комплект (9 шт) биметаллических  втулок, G4AEL/4EAT-G, Bushing Kit, 1988-Up 245030
Втулка ступицы гидротрансформатора, баббит G4AEL/4EAT-G [61,1x57,1x11.6] 245031
(Замена --245070) Сальник/манжета корпуса гидротрансформатора (передний), G4AEL/ 4EAT-F/ 4EAT-G/ F4AEL [88.3x68x13] (входит в состав ремкомплекта прокладок и сальников) Seal, Сonverter housing 1986-Up 245070A
Сальник/манжета корпуса гидротрансформатора (передний), G4AEL/ 4EAT-F/ 4EAT-G/ F4AEL [88.3x68x8] (входит в состав ремкомплекта прокладок и сальников) Seal, Сonverter housing 1986-Up 245070
Фрикционный Диск, (O.Dr. / 3-4 Clutch) G4A-EL/GF4A-EL/4EAT-G  [50Tx1,6x118] 1987-up 245100
Фрикционный Диск, (Forward Clutch) G4A-EL/GF4A-EL/4EAT-G  [48Tx1,6x145] 1987-up 245108A
Фрикционный Диск G4A/4EAT Reverse, Low/Rev Square Tooth [58Tx1,6x196] 1988-2000 Зуб трапеция 245110A
Фрикционный Диск G4A/4EAT Reverse [32Tx1,6x196] 2001-Up Зуб квадрат 245110B
Фрикционный Диск G4A/4EAT Coast Square Teeth [44Tx1,55x131] 1988-Up 245112A
Фрикционный Диск G4AEL Low/Reverse V -образный зуб [58Tx1,6x196] BW 245114
Стальной диск, (O.Dr. / 3-4 Clutch) G4A-EL/GF4A-EL/4EAT-G [30Tx3,3x102] 1987-up 245120A
Стальной диск, G4A-EL Overdrive(3-4) [30Tx2,3x102] (G4A-228A) 245120B
Стальной диск, G4A/4EAT 3/4 Overdrive 1988+ [29Tx1,6x102] 245120
Стальной диск, (Forward Clutch) G4A-EL/GF4A-EL/4EAT-G  [32Tx1,6x122]  1993-up 245128A
Стальной диск, G4A/4EAT Forward 86-92 [8Tx1,6x122] 245128B
Стальной диск, G4A/4EAT Reverse [32Tx1,6x180] 1993-Up 245130A
Стальной диск, G4A/4EAT Reverse [12Tx1,6x180] 1986-1992 245130
Стальной диск, G4A/4EAT Coast 1986-Up [32Tx1,6x122] 245132A
Стальной диск, G4A/4EAT Low/Reverse [15Tx1,6x180] 1986-Up 245134A
Диск Упорный, Pressure Plate, G4A-EL 3/4 OD 1990-Up [30Tx3,8x102] 245140A
Диск Упорный, (O.Dr. / 3-4 Clutch) G4A-EL/GF4A-EL/4EAT-G [30Tx4x102] 1987-up 245140B
Диск Упорный, (O.Dr. / 3-4 Clutch) G4A-EL/GF4A-EL/4EAT-G [30Tx4,2x102] 1987-up 245140C
Диск Упорный, Pressure Plate, G4A-EL 3/4 OD 1990-Up [30Tx4,4x102] 245140D
Диск Упорный, Pressure Plate, G4A-EL 3/4 OD 1990-Up [30Tx4,6x102] 245140F
Диск опорный, Pressure Plate, G4A-EL/GF4A-EL/4EAT-G Forward Clutch (32(8)Tx5,3x122)1986-up 245148A
Диск Упорный, Pressure Plate, GA4-EL REV (Размер 202.5х180х7.2мм.Зубов - 12 снаружи) 245150E
Подшипник, G4A-EL Stator To Reverse Drum (86х2,8х66,2) 245211A
Прокладка поддона, Fibre G4A-EL (входит в состав ремкомплекта прокладок и сальников) 88-Up 245300
Прокладка Боковой Клапанной Крышки, Gasket, V.B. Cover W/O Turbo G4AEL (входит в состав ремкомплекта прокладок и сальников) 245301
Прокладка, G4A-EL PUMP (входят в ремкомплект ...002) 245310
Датчик-селектор положения передач, Switch MLPS, G4A-EL Mazda MPV 1999-up 245410F
Комплект из 7-ми соленоидов, Solenoid Group, G4A-EL/GF4A-EL/4EAT-G 1993-up 245420A
Cоленоид-Электроклапан переключения пакетов скоростей 3-4 Шифт, Solenoid Shift, G4AE, 1993-up 245423
Соленоид-Электроклапан линейного давления и блокировки гидротрансформатора, Solenoid EPC & Lock Up, фишка зеленого цвета, G4A-EL/GF4A-EL/4EAT-G, 1993-2003 245425A
Датчик скорости, Sensor, G4AEL Vehicle Speed, 1993-up 245436A
Барабан сцепления 3-4 Clutch Drum G4AEL Overall Height (Размер 131.5х24.5х42мм.  Высота - 42.0ММ. Зубов для мет. плат - 30. Диаметр внутренний поршня - 64ММ) 245550BB
Барабан сцепления Реверс, Revers Clutch Drum G4A-EL REV (W/PST) Барабаны: Revers на 12 пазов под сталь; Forward на 32 паза 1988-up 245556AK
Барабан, Band Drum G4A-EL (2 Clutch, под ленту 38мм) Расстояние между выступами - 6.2ММ. Выступов для дисков - 32 СВЕРХУ. 245558A
Планетарный Ряд задний, Rear Planet, под 39 зубьев на фланце, есть отверстия для смазки в осях шестерен, G4A-EL 245584A
Шелл с шестернёй паркинга, Shell G4AEL/GF4AEL/G4EAT/GF4EAT (Высота - 69мм, Отверстия для стопоров шайбы подшипника - 3, Зубов 10) Mazda/Ford 1993-up 245626A
Ведущий Вал Насоса, Pump Drive Shaft, G4AEL  (Длина - 366.7ММ. Насечки на зубах - 2) 245671
Шестерня спидометра диф. Gear, G4A Speed-O Drive (25 Teeth) (On Differential) 245847A
Cushion, G4AEL Forward Clutch [No Teeth x 146 OD] 1992-Up 245853A
Кольцо Стопорное, Snap Ring, G4A Holds Reverse Drum To Turbine Shaft (.040") 245895A
Поршень муфты 3-4 G4AEL внутренний диаметр, Диаметр внутренний - 64ММ. 245960
Поршень, G4A Reverse Clutch (Размер 196х160х17.3мм ) 1993-Up 245966
Поршень, G4A Coast Clutch 88-up 245969
Ретейнер с одной пружиной, Overdrive/3-4 Clutch (Применяется с поршнем с внутренним диаметром  64мм, пружина 83.8х5.5х42.7мм) 245970
