АКПП Chrysler 31TH (A413), A404, A470, A670



поддонБольшое и популярное семейство 3-х ступенчатых АКПП A404 / A413 / A470 / A670 с 1981 года успешно устанавливалось на переднеприводных моделях Крайслер, Додж и Плимут среднего класса на протяжении почти 20 лет. (список всех авто - внизу)

Крайслер - один из родоначальников автоматических коробок, начинал эту серию 3-х ступенчатых коробок с удачной конструкции 31TH в далеких 70-х годах золотого века автомобильной Америки. Затем последовали совершенствования этой мегауспешной коробки в 80-81 годах, когда к первой подмодификации А404 добавилась более мощная А414 (31ТН). Потом были изменения в 1983-м, в 85 годах, появились поколения А470 и самая мощная А670, которые устанавливались невероятно долго пока их не сменили 4-х ступенчатые коробки.

В 1988 году в эту уникальную гидравлическую коробку был введен первый соленоид управления блокировкой гидротрансформатора (модель A670). Управление переключениями передач в ней осуществляется гидро-механическим способом с помощью говерноров.

Фильтр АКПП A404/413/470/670 1989-98Эта заслуженная 3-х ступенчатая семья проста и долговечна как корабли, доставшиеся России после войны с Германией, и до сих пор часто встречается в капремонте (в основном А670), много и успешно ремонтируется и служит после ремонта долго и надежно.

Фильтры для всех моделей A404 (с 1978) / А413 (с 1982) /470 /670 (с 1985) и по 1998 год практически не изменились и подходят для всего семейства. №детали: - 270010.

запчасти для ремонта этой акпп (Интернет-магазин)

Подобрать ремкомплекты - нажми клавишу слева.

ОверолКит входит в типичный заказ для переборки и не изменился с 1981 года — Комплект прокладок и сальников, уникальная живучесть агрегата.

Оверол Кит\ Ремкомплект прокладок и сальников - №270002. Чаще заказывают Оверол АТОК.

комплект фрикционов А404-470

C ним вместе часто заказывают или Полный комплект фрикционов - №270003. Или Мастеркит (ниже)

Фрикционы меняют полным комплектом 270003, если масло пахнет горелым или затруднительно выставить зазоры в пакетах.

Ремкомплект\ Оверол кит\ Overhaul Kit), 31TH/A404/413/470/670 1981-up

В случаях переборки возрастных автоматов с большими пробегами заказывают Полный Ремкомплект - Мастеркит: - №270007.

Берут в основом Мастеркит от Пресижн, из-за его удивительно низкой цены, которая связана с огромной популярностью этих ремкомплектов по всей Америке.

С Мастеркитом также заказывают фильтр, тормозные ленты, набор вошеров\подшипников 270200. Остальные детали для замены — определяются после вскрытия.

МастерКит

Узнать цену - нажми номер на желтом фоне

Кроме комплекта фрикционов приходится менять и пропитанные горелым маслом (и клеем фрикционных накладок) тормозные ленты:

- тормозная лента барабана Директ/Кикдаун 270022.

Лента тормозная АКПП , (Kickdown,Forward) Semi-Rigid Kevlar A404, 30TH/31TH  1996-up

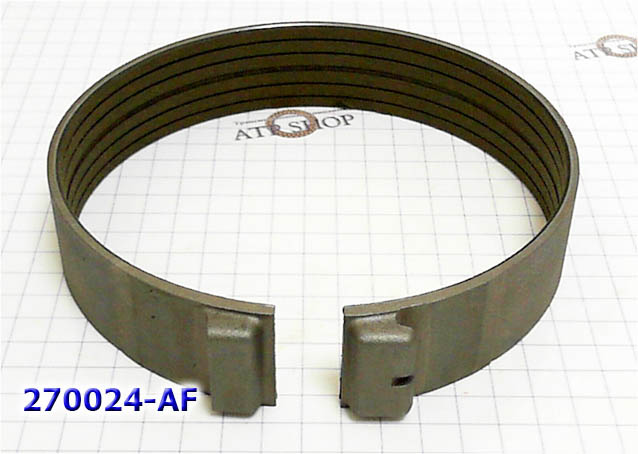

- тормозная лента Реверс (270024). Конструкция лент не менялась с 1978 года. Лента тормозная АКПП , (Reverse) A404, 30TH/31TH  1996-up

Узнать цену - нажми номер на желтом фонеОт возраста и перегревов стареет пластик шайб (вошеров) - при капремонтах обычно заменяют полным комплектом (№270200).

Наличие в поддоне кусочков пластмассы - свидетельствует о необходимости срочной замены всех вошеров, но мастера советуют не дожидаясь их разрушения менять все прослужившие 12-15 лет вошеры на новые.

комплект вошеров 31ТН

Фрикционы и стальные диски меняются всем комплектом которые затем ходят еще не один год. (№270003). Если стоит задача оптимизировать затраты на фрикционы, то мастера меняют только расходники сгоревшего пакета Форвард - фрикционы - №270108 и стальные диски - 270128

и с ними расходники пакета Директ - фрикционы - 270106 и диски - 270126.

пакет форвард 31ТНпакет директ 31ТН

 Расходником здесь также является  - комплект Сепаратора обгонной муфты, (пкомплект Сепаратора обгонной муфтыружины и ролики №270654),

- Регулятор давления центробежный (Говернор) №270680, - не меняется, а восстанавливается.

- Соленоид Блокировки ГДТ (270425) для А670, который был введен в гидравлическую 3-х ступенчатую коробку для включения ранней блокировки гидротрансформатора.

 Соленоид-Электроклапан  блокировки гидротрансформатора, Solenoid TCC/Converter LockUp, A404/A413/A470/A670

 Дальше по сроку выработки ресурса следуют привычные: - Насос в сборе 270500, на замену обычно заказывают американский ребилд, восстановленные.

Мелкий ремонт насоса обычно требует замены втулки — 275034 и сальника 272070.

Масляный насос в сборе, A404 L/U W/Flat Gear 1999-UP

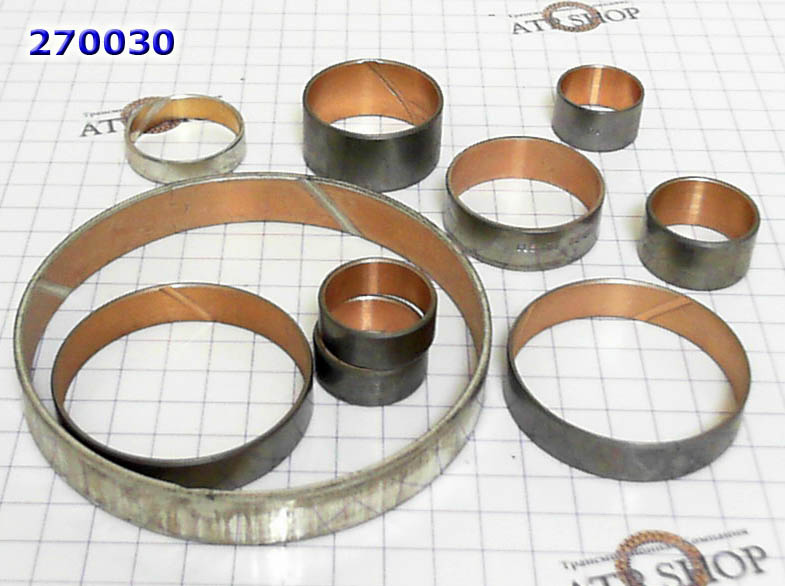

Частая замена это втулки всем комплектом - 270030,

От изношенных втулок, которые кроме всего прочего еще и держат давление масла в пакетах, страдают в первую очередь сцепления и горят фрикционы.

комплект втулок 31ТН

 Барабан, Drum A670 Direct(Front) Clutch (4Clutch) L1986-Up

Барабаны Директ (270555- восстановленный) и

- барабан Реверс (270556) под ленту.

Барабан, Drum A404 (30TH)/A413/A470/A670 (31TH) Reverse

 - Планетарный ряд Rear (270584) и

коронные шестерни, подшипники Output/Rear Carrier - 270254, отдельно воршеры: 270232, 270238

Планетарный ряд 31ТН Rear (4 сат)

- ремкомплект для дифференциала 270717AK.

пружины Бельвиля № 270974 и остальное "железо", замену которому можно довольно быстро и недорого найти у нас на рынке.

пружины Белвиля

A404 /470 /670, 30TH/31TH  - Уникально простая коробка Крайслера с большим запасом прочности по железу.

Стоимость и наличие позиций вы можете проверить в интернет-магазине нажав для поиска детали номер на оранжевом фоне.

На каких авто устанавливалось это семейство АКПП:

Авто  Модель Год выпуска Страна сборки   Двигатель Модель Альтернативное имя
CHRYSLER PT CRUISER 00   3 SP FWD L4 2.4L 31TH A413
CHRYSLER VOYAGER 01 CAN USA 3 SP FWD L4 2.4L V6 3.0L 31TH A413
DODGE CARAVAN/GRAND CARAVAN 95-00 USA 3 SP FWD L4 2.4L  31TH A413
DODGE NEON 95-01 USA 3 SP FWD L4 2.0L 31TH A413
DODGE SPIRIT 95   3 SP FWD L4 2.5L V6 3.0L 31TH A413
PLYMOUTH ACCLAIM 95   3 SP FWD L4 2.5L V6 3.0L 31TH A413
PLYMOUTH NEON 95-01 USA 3 SP FWD L4 2.0L 31TH A904
PLYMOUTH VOYAGER/GRAND VOYAGER 95-00   3 SP FWD L4 2.4L 31TH A413
PLYMOUTH VOYAGER/GRAND VOYAGER 95-00   3 SP FWD V6 3.0L 31TH 1670

Примерный ассортимент запчастей для ремонта этой АКПП

Актуальную цену и наличие - можно узнать, нажав номер детали.

Полное наименование #детали
Комплект Прокладок и Сальников (Ремкомплект\ Оверол кит\ Overhaul Kit), 31TH/A404/413/470/670 1981-up, Transtec 270002
Комплект Фрикционов, Friction pack, 31TH/A404/413/470/670 Chrysler/Dodge, 1981-up, Borg-warner 270003
Комплект Стальных дисков, Steel pack, 31TH/A404/413/470/670 Chrysler/Dodge,1981-up, Aftermarket 270004
Комплект фрикционных и стальных дисков, прокладок и сальников, Master kit, A404/413/415/470/670/30TH/31TH Wo/Piston 1981-Up 270007
Фильтр, A404/413 Бумажный без пластикового корпуса 1978-82 270010A
Фильтр АКПП, 31TH/A404/413/470/670 1989-up, Aftermarket 270010
Фильтр Гидроблока, FIL Screen, A404/413/470/670 1982-up 270014
Лента тормозная, (Kickdown Band)  31TH/A404/413/470/670, (Внутренний диаметр:140 мм x Высота: 34 мм),1978-up, Borg-warner 270022
Лента тормозная, Reverse A404 Reverse 1978-Up (404-925A) 270024
Комплект из 10-ти втулок, Bushing Kit, A404/A413/A470 270030
Сальник (манжета) полуоси, Seal Axle A404/31TH/413/670/A604/42RLE Axle (Обе оси) (64 х 38 х 10.6) 1978-up 270074
Фрикционный Диск A404/413/470, 30TH/31TH Front (Direct) 1978-Up [47Tx2,1x124] 270106
Фрикционный Диск Forward(Rear) A404 78-80 [47Tx1,8x125] 270108A
Фрикционный Диск A404 Forward(Rear) HEG 81+ [49Tx1,8x125] 270108
Стальной диск, (Direct Clutch) A404/413/470 [8Tx2,6x104] 1981-up 270126
Стальной диск, (Forward Clutch) A404/A413/470 [8Tx1,7x108] 1981-up 270128
Диск Упорный, Pressure Plate, A404/413 Front 87+ [8Tx4,7x104] 270146
Диск Упорный, Pressure Plate, A404, 413 Forward (Top) 1978-Up [8Tx5x108] 270148
Диск Упорный, Pressure Plate, A404, 413 Forward (Bottom) Beveled 1984-Up [8Tx9x108] 270149
Комплект шайб (подшипников скольжения), Washer Kit, A404/A413/A470/A670, Aftermarket 270200
Шайба, Washer, A404, Front & Rear Planet (5 Tabs) 270238
Подшипник выходного вала, конический с обоймой, Bearing With Race, Output/Rear Carrier A404/A413/A470 (60 x35 x16) на 23 ролика 270254K
Шайба, Washer, A404, One Way Clutch Cam (Fiber) 270257
Подшипник, Bearing A404/670 & Race Kit, Differential Carrier and Transfer Shaft (22 RollersX38X63) 270274CK
Прокладка поддона, A404/670 Cork/Rubber 78-Up 270300
Прокладка, A404, 413, 470 End Cover Rear Cork/Rub 1978-Up 270304
Прокладка Насоса, Gasket, Front Pump Housing A404 78-Up 270310
Кольцо Уплотнительное, O-Ring, Front Pump Outer A404 78Up 270311
Прокладка Фильтра , Gasket, A404/413/470/670 Filter 270326
Соленоид-Электроклапан  блокировки гидротрансформатора, Solenoid TCC/Converter Lock-Up, A404/A413/A470/A670 1987-Up 270425
Масляный насос в сборе, A404 L/U W/Flat Gear 1999-UP (12T/14T Gears) (Non Crescent 12 Lobe Drive Gear) 270500A
Барабан, Drum A404 (30TH)/A413/A470/A670 (31TH) Forward(4 Clutch) W/Shaft 270554C
Барабан, Drum A670 Direct(Front) Clutch (4Clutch) L1986-Up 270555B
Барабан, Drum A404 (30TH)/A413/A470/A670 (31TH) Reverse (Band) 270556
Планетарный Ряд передний, A404/A413/A670 Front (5 Gear) (36T SunGear) 1996+ 270582B
Планетарный Ряд, A404/413/470/670 Rear (4 Gear) (Round Housing) 1996-Up 270584B
Шестерня Коронная, RingGear A413/470/670 Front (Annulus) 1981-Up 270592A
Шестерня Коронная, RingGear A404/A413 63T/220mm-OD 270594
Шестерня Солнечная SunGear A404/A413/470/670 (36Teeth) 1981+ 270612A
Шел Shell, A413/470/670 1981-Up 270622A
Ремонтный комплект сепаратора обгонной муфты (Sprag) A404/A413/A470/A670 (ролики и пружины)1981-up 270654
Inner Race A413/470/670 Rear Sprag, 1981-Up 270664
Output Shaft A404 (165 mm / 6,5” Long) 270678A
Регулятор центробежный, Governor  A404 (30TH)/A413/A470/A670 (31TH) 270680
Ремкомплект Говернора (Spring & Bracket), A413 /470/ 670 Governor (Sonnax) 270681AK
Differential A404 12 Bolt 96+ (с ринг гиром (Large ID) 270716A
Repair Kit A404-Differential (New Design; Shaft D=16,8mm w/o Hole) 270717AK
Главная пара, Shaft A404 Transfer With Ring Gear (61/20) 270720A
Фиксаторы пальца дифференциала,  A404/A606/A604 Retainer set, differential shaft KIT (2pcs.)  TRANSGO 270725K
Retainer A404 Differential Pinion Shaft 270725
Кольцо Стопорное, Snap Ring, A404 DIRECT CLUTCH Wave 82+ 270878
Поршень, Piston, A404/413/470/670, Accumulator (Plastic) 270927
Пружина Тарельчатая, Spring Belleville, A404/413/470/670 Forward Clutch Return 270974
