АКПП ZF 4HP18, 4HP18FLA, 4HP18Q (Ауди / Сааб)



табличка 4HP184-х ступка АКПП ZF 4HP18 (4HP18FLA Audi) работает с 1986-го года на Сааб 9000 (4HP18Q), Rover, Peugeout, Citroen. В 1989 году коробка была модифицирована. Позже было выпущено еще несколько модификаций.

И сейчас эта редкая коробка живет в основном с переднеприводными Ауди 100 с литражом от 2.0 до 3.0 л которые выбрали эту АКПП в 1990-м году. Позже ее модифицировали под полноприводные Ауди 100 и Ауди Quattro на которых она и прослужила до 1994 года. Эта трансмиссия конкурировала с собственной разработкой Ауди - легендарной АКПП 097-01N.

Конструкция 4HP18 послужила основой для 5-ступенчатой 5HP18 и позже для суперпопулярной 5HP19 .

запчасти для ремонта этой акпп (Интернет-магазин)

Подобрать ремкомплекты для капремонта - нажми клавишу слева.

Типичные ремонтные места АКПП ZF 4HP18:

Фильтр круглый, 4HP18, Saab, Alfa 164, Lancia, Citroen Подавляющую часть ремонтов составляют модификации 4hp18 для Ауди. Фильтр для них (173010A) - на картинке справа.

Но примерно пятую часть всех ремонтов занимают вместе: Saab, Alfa 164, Lancia, Citroen, которые имеют круглый фильтр № (173010).

К маслу коробка неприхотлива, одинаково хорошо работает на красных и желтых маслах  LT 71141 и типа Дексрон 2 и 3, синтетика служит дольше и лучше, потому при полной смене масла часто заливают аналоги Дексрон III.

Требуется всего лишь поддерживать чистоту масла регулярными частичными заменами масла, для того, чтобы коробка легко прошла 300-400 ткм до первого капремонта. При частичной замене менять масло на масло другого цвета нельзя (подробнее).

Фильтр, 4HP18FLE/FLA, Audi (2WD & 4WD)

Для переборки этой неубиваемой коробки почти всегда заказывают Ремкомплект прокладок и сальников №173002. Популярностью пользуется ОверолКит от Пресижн, различны комплекты для полного привода. Меняются все компрессионные кольца и резина сгоревших сцеплений.

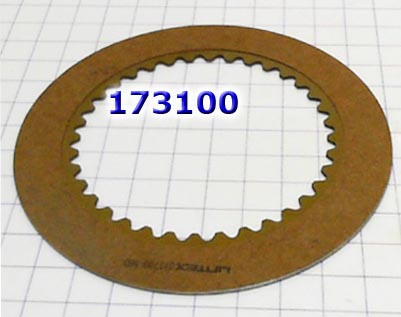

Фрикционный Диск, [30Tx1,6x147] Friction plate, ZF4HP18 A/Cфрикционы Форвард ZF 4HP18В первую очередь и всегда меняют фрикционы Форварда (173100) и пакета 3-4 (173108) со стальными дисками 173120.

Но ответственные мастера рекомендуют менять и остальные фрикционы полным комплектом - 173003. Особенно когда масло при приходе в ремонт пахло горелым

Комплект стальных дисков меняют реже - №173004 или выбирают полный ремкомплект прокладок и сальников с дисками — Мастеркит:  173007.

Фильтр, 4HP18FLE/FLA, Audi (2WD & 4WD)

 Узнать цену - нажми номер на желтом фонеВ ремонт эти АКПП приходят все реже и с типичной для старых неубиваемых АКПП жалобой: сгоревшие пакеты сцепления и тормозные ленты (173020).

Тормозная лента до 1991 года - узкая, 40мм. (173020).

С 1991 года Тормозную Ленту сделали шире - 50мм (173020A) и меняют ее мастера при каждой переборке.

Лента тормозная, Overdrive 4HP18 1986-Up 40 mm

Часто оказывается необходимым заменить разбитые подшипники. Самым слабым звеном здесь является подшипник промежуточного вала, (25,81x1,98 мм) — 173214AKПоршень D 4HP18

В возрастной АКПП (как и в последующих 5HP18) иногда лопается Поршень D №173967. (справа). Проверяют на скрытые трещины.

Узнать цену - нажми номер на желтом фоне

При вскрытии и дефектовке может потребоваться замена: втулка насоса (173034

и втулка турбинного вала (173049). Вибрациями протачивает компрессионное кольцо на суппорте у насоса.

Втулка турбинного вала 4HP18

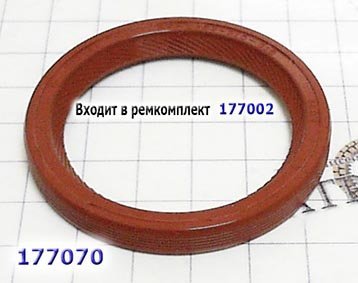

"Косметический" капремонт коробки с изношенным гидротрансформатором иногда ограничивается только ремонтом насоса и его втулки с заменой сальника насоса - №173070.

Мелкие ремонты электрики (прогнившая изоляция и контакты) производятся без снятия коробки самими владельцами.

Сальник (манжета) насоса, 4HP18/4HP20/5HP19 (58X45X7)

На каких авто устанавливалось это семейство АКПП:

Марка Модель Год выпуска Вид привода Литраж Модель АКПП
ALFA ROMEO 164 1990-1995 передний 3.0L 4HP18Q
AUDI 100 1992-1994 передний 2.6L,2.8L 4HP18
AUDI 100, QUATTRO 1992-1994 полный 2.8L 4HP18FLA
AUDI A6 1994-1997 передний 2.5L, 2.8L 4HP18FLA
CITROEN XM 1989-2000 передний 2.0L, 2.1L, 3.0L 4HP18Q
DODGE MONACO 1988-1992 передний 3.0L 4HP18
FIAT CHROMA 1991-1996 передний   4HP18Q
PEUGEOT 605 1989-1999 передний 2.0L, 2.1L, 3.0L 4HP18
PORSCHE 944, 968 1991-1994 передний   4HP18FLE
ROVER 214 1987-2011 передний   4HP18
ROVER 248 1987-2011 передний   4HP18
SAAB 9000/S 1986-1998 передний 2.0L, 2.6L, 3.0L 4HP18Q
Примерный ассортимент запчастей для ремонта этой АКПП
Актуальную цену и наличие - можно узнать, нажав номер детали.
Полное наименование Код
Дефектовка и ремонт гидротрансформатора АКПП 4HP18  173001
Комплект Прокладок и Сальников без поршней, ZF4HP18FLE 2WD  Audi, Porsche 1991-1998, (Ремкомплект) 173002A
Комплект Прокладок и Сальников без поршней, ZF4HP18FLA 1991-1998 4WD Audi, Porsche, (Ремкомплект) 173002B
Комплект Прокладок и Сальников без поршней, 4HP18/Q, кроме Audi, 1986-1998, (Ремкомплект) 173002
Комплект Фрикционов, ZF4HP18FLE/FLA/FL/Q Audi 2WD/4WD; Saab/Chrysler 173003
Комплект Стальных дисков, ZF4HP18FLE/ 4HP18FLA Audi 1990-Up 173004
Мастеркит 4HP18, Audi 2WD 1990-1998 (Комплект прокладок и сальников, всех фрикционов и сталей) Master Kit 173007A
Мастеркит 4HP18, (кроме Ауди), 1986-1998 (Комплект прокладок и сальников, всех фрикционов и сталей) Master Kit,  173007D
Фильтр, 4HP18FLE/FLA, Audi (2WD & 4WD) 173010A
Фильтр, 4HP18Q, Round, Saab, Alfa 164, Lancia, Citroen 173010
Лента тормозная 2-й и 4-й скорости, шириной 50мм, на барабан диаметром 170мм, 4HP18/5HP18, (2-4 Band), ALFA ROMEO, AUDI, CITROEN, DODGE, FIAT, PEUGEOT, PORSCHE, ROVER, SAAB, 1986-Up 173020A
Лента тормозная 2-й и 4-й скорости, шириной 40мм, на барабан диаметром 170мм, 4HP18, (2-4 Band), ALFA ROMEO, AUDI, CITROEN, DODGE, FIAT, PEUGEOT, PORSCHE, ROVER, SAAB, 1986-Up 173020
Втулка крышки насоса, 4HP18Q SAAB/PEUGEOT  [48.1x45.2x13.4] Bushing pump 173034A
Втулка крышки насоса, 4HP18FL/4HP24, Chrysler/Premier [48x45x66], 1989-Up (кроме Saab) 173034
Фрикционный Диск Барабана, "E",  Friction plate, clutch "E"  ZF4HP18/5HP18/5HP19 [36Tx1,6x 76.2х108] 173100
Фрикционный Диск, [30Tx1,6x147] Friction plate, ZF4HP18 A/C, 5HP18 A/D, 5HP19 A/D Clutch, Lintex 173108
Фрикционный Диск B (Reverse)/B (Direct-Reverse) [30Tx2x147] 4HP18/5HP18 173110
Фрикционный Диск D, B Low-Rev/D Low-Rev/D 4HP18/5HP18/19 [30Tx1,8x147] 173114
Стальной диск,  (3-4 Clutch)  4HP18/5HP18/19 [30Tx1,8x78] 173120
Стальной диск форвард на 24 зуба, 132 мм, (Forward Clutch (A); Low / Rev Clutch (D)) 4HP18/ [24Tx1,8x132/153] 173128
Стальной диск, A Forward (Waved) 4HP18/5HP18 [24Tx1x132] 173129W
Стальной диск, B-Direct, C-Intermed 4HP22/24/4HP18 [12Tx1,8x119] 173130
Диск Упорный, Pressure Plate, ZF4/5HP18 E Pack [30Tx3,5x78] 173140
Подшипник промежуточного вала, его размеры 25,81x1,98 мм, 4HP18/4HP14/5HP18/5HP19  173214AK
Прокладка поддона, Rectang Rubber ZF4H18 (входят в ремкомплект ...002) 173300
