4-ступенчатая АКПП U440E /AW80-40, 80-41LE /LS

табличка АКПП U440Е- была разработана Aisin Co в 2000-м году для малолитражных переднеприводных Тойот - Ярис, Витц и Королла под двигатели 1.3л, которая сменила автомат 90-х AW60-40. Встречается чаще всего на японском рынке праворульных машин.

Одновременно с ней была выпущена U340, которую Тойота выбрала для своего лидера Короллы с двигателем 1.5 л и выше. Для Дайхацу была разработана редкая у нас коробка с более простой комплектацией U540E, которая стала известна как AQ4.

После отработки этого автомата и устранении немногочисленных "детских болезней" (2004 г.) Айсин получила заказы на модификации U440E класса "мини" для переднеприводных малолитражных авто от других производителей: Шевроле-Дэу как AW81-40LE, (для своих моделей  Aveo, Cruz, Lacetti, Gentra), Форд, Опель и Судзуки. На российских сборочных линиях с 2006-го года иногда устанавливают этот надежный автомат с Шевроле Авео (1.4л) и с Судзуки SX4 в модификации AW80-40LS.

Также ее используют для американских малолитражек Кадиллака, Бьюика, Форда, китайских Донфэн, Лэндвинд, (итд. - смотри ниже) как AW80-40LS и AW81-40LS.

Suzuki (Swift, Splash, SX4, ..) до 1.4л., Ford Fusion, Opel Agila и другие устанавливают AW80-40 с 2004-го года на свои компактные авто.

(Ремкомплект\ Оверол кит\ Overhaul Kit), AW80-40LE/AW81-40LE/U440E 2004-up

Подобрать ремкомплекты - нажми клавишу слева.

Типичные неисправности АКПП U440E /AW80-40

комплект фрикционовРемкомплект прокладок и сальников (Оверол Кит) - 344002, одинаково часто заказывают как Ремкомплект сборки Пресижн, так и АТОК. Ремккомплекты особенно актуальны для замены уплотнительных колец и прокладок гидроблока.

Комплект фрикционов - 344003

В каждом четвертом случае капремонта этой неубиваемой коробки заказывают МастерКит - полный комплект расходников - 344007.

масло Т4

 Обычный уход за АКПП AW80-40 (U440) для водителей со спокойной манерой езды обычно заключается в смене масла (частичная через 30-40 ткм и полная через 60-80 ткм) и фильтра (344010). Если масло загрязнено очень сильно, то стоит сделать полную смену масла со снятием поддона и сменой фильтра. Уровень и качество масла проверяется шупом. Грязное масло приводит к толчкам при включении передач, что негативно влияет на срок жизни фрикционов.

Фильтр - закрытый с металлической сеткой, рекомендуется менять каждую вторую смену масла, но чем сильнее истирается фрикцион гидротрансформатора, тем чаще следует менять быстро загрязняющееся масло (типа Тойота Т-IV).

Для быстро загрязняющегося автомата мастера рекомендуют устанавливать внешний магистральный фильтр тонкой очистки - 100019 (ниже).

Фильтр, AW80-40LE/AW81-40LE/U440E 2004-up

 Узнать цену - нажми номер на желтом фонеПосле выработки своего ресурса (и износа колец) первыми изнашиваются фрикционы со стальными дисками - 344106 в пакете сцепления Директ. Следом за ними идут фрикционы Forward 344108, и Overdrive - 344100, а затем - остальные.

Если слишком долго машину эксплуатировали с изношенным фрикционом гидротрансформатора и как следствие - забитой годроплитой и соленоидами, то из-за недостатка давления первыми страдают именно эти пакеты.

Также часто с Форвардом горят фрикционы со стальными дисками и пакета Реверс: 344110.

В случаях горелого масла для переборки  заказывают весь комплект фрикционов - № 344003. Обычно установка новых фрикционов гарантирует близкие к "заводским" зазоры в пакетах сцепления и штатные переключения передач на ближайшие 100 ткм.

Фрикционный и стальной Диск AW80-40 DirectКомплект Фрикционов, AW80-40LE/AW81-40LE/U440E

ступицы Рингир U440 "Слабым местом" железа АКПП AW81-40 можно считать Планетарный механизм 344582 (справа), который в годы обкатки приходил в ремонт уже на первой сотне тысяч км. Причина - конструктивная.

Этот узел по мнению мастеров не выдерживает максимальный крутящий момент от двигателя. Но это мало касается бережно настроенных Тойот. Чаще - машин остальных автопроизводителей с двигателями 1.5 литра с настройками компьютера  под опелевского водителя.

Планетарный ряд (Planetary) AW80-40LE/ AW81-40LE/ U440E

При передаче максимального момента вращения через шестерню (805на дифференциал (715) сильными боковыми нагрузками может разбивать узлы в этой связке. (Только в паре с двигателями в 1.6 литра)

Повреждается вся цепочка, включая : Подшипник,

Гайка ступицы Рингир U440

- Шестерня коронная, (Planetary Ring Gear) 344592,

- Шестерня солнечная, (Sun Gear) №344612.

- Гайка 344795. Причины - те же что и для планеты выше.

Стружка в поддоне крупнее 1 мм - верный признак этой проблемы.

шестерня солнечная и Ринггир  AW80-40LE/AW81-40LE/U440EШестерня коронная, (Planetary Ring Gear) AW80-40LE/AW81-40LE/U440E
шестерня солнечная AW81-40 80-40 U440Узнать цену - нажми номер на желтом фоне

При дальнейшей эксплуатации с вибрациями по цепочке выходит из строя упомянутое выше звено:

- Солнечная шестерня - № 344612 (проворачивает втулки) и реже

- Солнце с реактором 344614. (справа).

шестерня солнечная (Сангир +Шелл) AW81-40 80-40 U440

сальник все ТойотаВтулка крышки насоса, U440/A750E/A761E/A960E Pump bushing [41,3x38,2x13,5]При недосмотре за давлением масла и износом гидротрансформатора происходит общий износ узлов трения, первой страдает:

- втулка насоса (344034).

Обычно износ втулки наступает, когда машина долго эксплуатировалась с подтекающим сальником насоса - 344070.

Если запустить проблему, то меняется и крышка насоса - 344510.

крышка насоса

гидроблок U440Из электрики кроме стандартной чистки и переборки гидроблока -№344740, изредка заказывается для замены изношенный главный соленоид линейного давления (ЕРС) - №344431 или один из он-офф соленоидов 344421.

Гидроблоки различны для японских Тойоты \Судзуки и для корейских Шевроле. (нажми фото слева)

Подбор плит осуществляется по ВИН-коду авто.

Соленоид давления (ЕРС), AW80-40LE/AW81-40LE/U440E 2004-up

 Иногда для капремонта заказывают Дифференциал - 344715.

Дифференциал, Differential U440 Assembly

Узнать цену - нажми номер на желтом фоне

фильтр в разрезеВ возрастных автоматах мастера часто устанавливают внешний фильтр тонкой очистки - 100019,

Магистральный фильтр помогает держать масло чистым и уменьшает износ узлов трения. Это особенно рекомендуется всем автоматам, у которых штатный фильтр имеет металлическую сетку.

Такой фильтр кроме мелкодисперсной пыли от фрикционов удерживает также и клеевую основу фрикциона, в случае когда накладка стирается до самого основания. Что защищает соленоиды и клапана гидроблока от зависания и износа.

Кроме того,  внутри установлен магнит, удерживающий железную пыль и перепускной клапан, который срабатывает, если фильтр много лет забывали поменять и он забился напрочь грязью. Такой фильтр на возрастных авто стоит менять каждый год или раз в 10 ткм. Подробнее - здесь.

Барабан, Drum AW50-40/42LE C-3, Underdrive


Ресурс расходников значительно повышается, если следить за чистотой масла и после 150- 200 ткм пробега (в зависимости от типа машины и манеры вождения) делать ремонт гидротрансформатора, а заодно и профилактическую чистку гидроблока и соленоидов.

Чуть более часто проблемы встречаются у автомобилей с объемом более 1300 кубиков. Крутящий момент этих двигателей оказывается слишком высоким для этой АКПП, а электронное управление  позволяет водителю нагружать трансмиссию до ее предела.

Если вовремя не произвести ремонт, то усиливающиеся вибрации приводят к потере герметичности узлов, а следовательно - потерям давления и к дальнейшим износу втулок и повреждениям узлов до такой степени, что капремонт становится нерациональным по сравнению даже с рулеткой замены на БУ коробку.

Спокойная эксплуатация этих автомобилей без быстрых стартов на светофорах и пробуксовок по глубокому снегу позволяет оттянуть первые капремонты этой неубиваемой коробки на 6-... лет. Рекомендации по экологичной эксплуатации АКПП - здесь.

Где ремонтировать АКПП?

Сервис по ремонту АКПП AW81-40LE\S (U440)



На каких авто устанавливалось это семейство АКПП:

Авто  Модель Год выпуска Страна сборки   Двигатель Модель Альтернативное имя
SUZUKI ALTO 09-.. CHN 4 SP FWD L3 1.0L 81-40LS
SUZUKI BALENO 00-08 IDN 4 SP FWD L4 1.5L 80-40LS U440
SUZUKI SOLIO 02-09 TWN 4 SP F/AWD L4 1.3L 81-40LS U440
SUZUKI SPLASH 08-.. HUN 4 SP FWD L4 1.2L 80-40LS
SUZUKI SWIFT 05-.. HUN IDN JPN MYS TWN THA 4 SP FWD L4 1.2L 1.3L 1.4L 1.5L 1.6L 80-40LS AW60-40LE
SUZUKI SX4 06-.. HUN IDN 4 SP FWD L4 1.5L 1.6L 80-40LS U440
SUZUKI WAGON R 00-.. JPN 4 SP F/AWD L4 1.0L 1.3L 81-40LS U440
TOYOTA Bb 00-05 JPN 4 SP F/AWD L4 1.3L 1.5L U440
TOYOTA BELTA 05-.. JPN 4 SP F/AWD L4 1.3L U440
TOYOTA COROLLA 00-07 JPN 4 SP FWD L4 1.3L U440
TOYOTA FUNCARGO 00-05 JPN 4 SP FWD L4 1.3L U440
TOYOTA IST 02-07 JPN 4 SP F/AWD L4 1.3L 1.5L U440
TOYOTA PLATZ 02-05 JPN 4 SP F/AWD L4 1.0L 1.3L U440
TOYOTA PORTE 04-.. JPN 4 SP FWD L4 1.3L U440
TOYOTA PROBOX 02-.. JPN 4 SP FWD L4 1.3L U440
TOYOTA TERCEL 00-03 TWN 4 SP FWD L4 1.3L 1.5L U440
TOYOTA VIOS 03-.. TWN 4 SP FWD L4 1.3L U440
TOYOTA VITZ 00-.. JPN 4 SP F/AWD L4 1.0L 1.3L U440
TOYOTA WILL CYPHA/Vi/Vs 00-05 JPN 4 SP F/AWD L4 1.3L 1.5L U440
TOYOTA YARIS 01-.. FRA TWN CHN 4 SP FWD L4 1.3L 1.5L U440

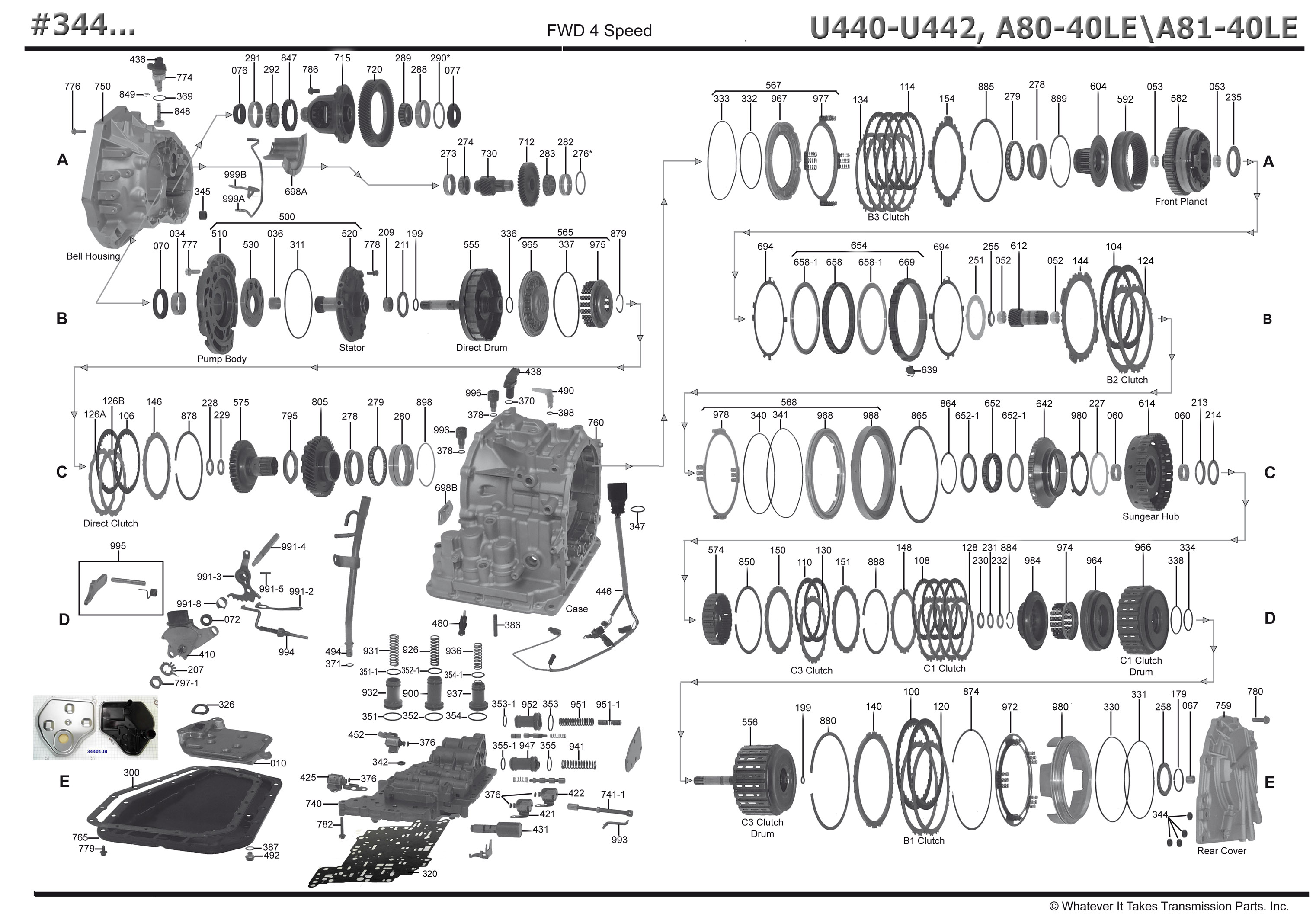

Примерный ассортимент запчастей для ремонта этой АКПП

Актуальную цену и наличие - можно узнать, нажав номер детали.

Полное наименование # детали
Комплект Прокладок и Сальников (Ремкомплект\ Оверол кит\ Overhaul Kit), AW80-40LE/AW81-40LE/U440E 2004-up 344002A
Комплект Фрикционов, AW80-40LE/AW81-40LE/U440E 2004-up 344003A
Комплект стальных дисков, AW80-40LE/AW81-40LE/U440E 2004-up 344004A
Комплект прокладок, всех фрикционов и сталей. Master Kit. AW81-40LE/U440E/U441E 2004-up, Aftermarket 344007
Комплект поршней, Piston U440 Kit 344008
Фильтр, AW80-40LE/AW81-40LE/U440E 2004-up 344010A
Втулка крышки насоса, U440/A750E/A761E/A960E Pump [41,3x13,5x38,2] 344034
Сальник (манжета) полуоси, Seal, A240/A245E/A130/U340/U341/U440E/U441E Axle right (54.2 x 34 x14.5) Toyota (заказывайте по позиции 331076B) 344076B
Сальник полуоси правый, Seal, U440E/U441E Chevrolett Axle right (54.2 x 36,7 x 9 х14.5) 344076
Сальник полуоси левый, Seal, AW81-40LE/U440E/U441E, (62х36х8,5)  Axle, Left 344077
Фрикционный Диск, AW81-40LE/U440E/U441E, 2nd Coast/Overdrive, (36Tx1.9x168) 344100
Фрикционный Диск U440 Reverse Brake (Interm. B2) (50Tx1.9x154) 344104
Фрикционный Диск AW80-40 Direct (36Tx2x119) 344106
Фрикционный Диск, Friction plate, Forward (C1), AW80-40/U440 (30Tx1,9x112) 344108
Фрикционный Диск, Friction plate, AW81-40LE/U440E/U441E Reverse (C3) (30Tx1,9x117.4), Aftermarket 344110
Фрикционный диск, U440 B3 Low/Reverse (48Tх1,9х125,8/143,5) 344114
Стальной диск, AW80-40/AW81-40LE B1 (OVD, 2ND COAST&4TH)  [12x2.03x149.3] 344120A
Стальной диск, AW80-40/AW81-40LE B1 (OVD, 2ND COAST&4TH)  [12x1.8x149.3] 344120
Стальной диск, AW80-40 B2 (2nd) Reverse Brake (12Tx2x131) 344124
Стальной диск, AW80-40 C2 (Direct) (16Тх1,8х101) 344126A
Стальной диск, Steel U440 C2 Direct [16T (8 notched)х2,32х101] 04-Up 344126B
Стальной диск, AW80-40 C2 (Direct) (12Тх2,0х101,7) 344126
Стальной диск, AW80-40 Forward (C1) (18Tx1.85x96) 2004-Up 344128
Стальной Диск, Steel U440 C3 Reverse [24Tх1,75х100,5/124,2] 04-Up 344130
Стальной диск, AW80-40/AW81-40LE (B3) Low/Reverse [12T x 1,83 x 128,12] 2004-Up 344134
Диск Упорный, Pressure Plate, AW80-40 Overdrive (12Tx5x148) 344140
Диск Упорный, AW80-40LE/AW81-40LE/U440E Direct clutch (C2) (12Тх3,0мм)  2004-up 344146A
Диск Упорный, (Direct clutch (C2)) AW80-40LE/AW81-40LE/U440E (3.2мм) 2004-up 344146
Washer, AW80-40 (2,7x63x82,6) 344229
Washer, AW80-40 (1,8x67x79) 344232
Обойма подшипника, Race U440, Direct Clutch Hub Bearing 344251
Подшипник, Bearing U440, Direct Clutch Hub 344252
Прокладка масляного поддона, AW81-40LE/U440E/U441E   Gasket, oil pan 344300
Соленоид-Электроклапан включения пакетов сцеплений (Шифт), Solenoid Shift 1-2,(A,B), AW80-40LE/AW81-40LE 344421
Соленоид-Электроклапан включения блокировки гидротрансформатора(регулирующий давление), Solenoid Lock-Up Control (PWM)(Timing), AW80-40LE/AW81-40LE/U440E, 2004-up, OEM (93741835) 344423
Соленоид-Электроклапан включения блокировки гидротрансформатора(переключающий), Solenoid Lock-Up (Shift), AW80-40LE/AW81-40LE/U440E, 2004-up, OEM 344425
Соленоид-Электроклапан  линейного давления, Solenoid EPC, AW80-40LE/AW81-40LE/U440E на все автомобили, кроме Chevrolet /Suzuki 2004-up 344431
Ступица под фрикционы, Clutch Hub, AW80/8140LE Direct C2 344575
Планетарный Ряд, (Planetary) AW80-40LE/AW81-40LE/U440E  2004-up 344582
Планетарный ряд в сборе с позициями: 604; 592; 582; 238; 240; 612; 229; 642; 232; 614.  PLANET KIT U440/AW80/8140LE 344583AK
Шестерня коронная, (Planetary Ring Gear) AW80-40LE/AW81-40LE/U440E (без хаба номер 604 ) 2004-up 344592
Ступица коронной шестерни, Hub AW80-40/8140LE Ring Gear (без коронной шестерни 592) 344604
Шестерня солнечная, (Sun Gear) AW80-40LE/AW81-40LE/U440E  2004-up 344612
Шестерня Солнечная, SunGear, Reaction W/ Shell U440/AW80/8140LE 344614
Гайка ступицы коронной шестерни, Nut, U440 2004-Up 344795
Поршень, Piston, AW80-40 Forward 2003-Up 344964
Ретейнер поршня, U440 C1 Balance (Retainer) (Bonded) 04-Up 344984
