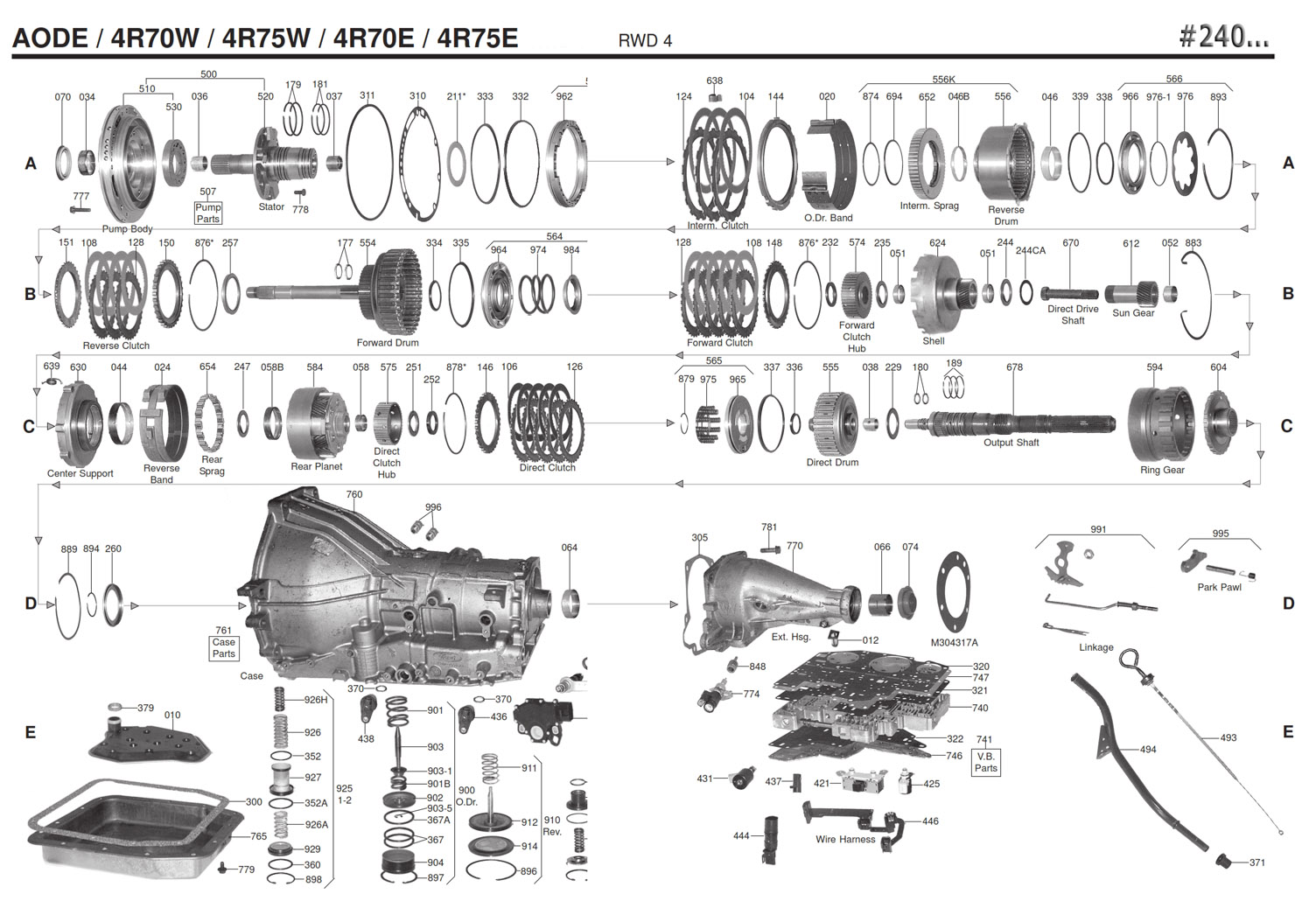

АКПП Ford AOD, AOD-E, 5R70W (Каталог деталей)

AOD-E мануал работа пакетов

AOD-E мануал Зазоры в пакетах

AOD-E мануал Шарики в гидроплите

Все АКПП

АКПП Ford / Mazda AOD-E, AODE, 4R70W, 4R75W, 4R70E, 4R75E



Краун Виктория

4-х ступенчатая АКПП AOD ставилась на знаменитую Кроун Викторию с 4.6л двигателем  с 1980 года, находилась в производстве рекордные 15 лет.  В 1993-м она была модифицирована в электронную AOD-E.

А затем без значительных изменений - в  4R70W (1995) которая устанавливалась до 2006 года.

В 2003-м, когда уже считались устаревшими даже 5-ступенчатые коробки,  вышла последняя действующая модификация этого бестселлера - 4R75W .

Это семейство - пожалуй заслуживает упоминания в книге Гиннеса по графе: "Долгожители среди АКПП".

Список автомашин, на которые устанавливался этот "любимый ребенок" Фордовских трансмиссионщиков, очень внушителен (смотри ниже).

Фильтр акпп  AOD 4WD 1980-1996

В ремонте это семейство АКПП встречается  нечасто и в основном запрашивает замены расходников. Но это связано не с тем, что коробка надежна и неприхотлива, а скорее с тем, что один раз убитая перегревом коробка нечасто восстанавливается, а скорее заменяется.

 Фильтра - различны для модификаций: 240010A - AOD /GROB (1980-1996), Фильтр акпп Ford AOD/GROB 1980-1996

240010B - AOD /-E GROB (1990-1996),

 Фильтр акпп  AOD-E 4WD, 4R70W 1994-Up

Для моделей с 1995 года фильтр еще раз был изменен под новую гидроплиту:

240010C - AOD-E, 4R70W,  4R75W, 4WD (1994-..).

Типичные проблемы-болезни у этих АКПП (от AOD-E до 4R70W): износ уплотнений и колец, что ведет к потере давления масла в пакетах сцеплений, перегрев масла от недостатка давления, загрязнение клапанов гидроплиты, износ тормозной ленты и люфт сервопоршней, износ блокировки гидротрансформатора и люфт вала насоса с износом втулок и сальников, старение резины и пластика - родственны проблемам конструктивных "братьев" АКПП AXOD-E и AX4N.

Поэтому владельцы этой АКПП вынуждены каждые 30-50 ткм менять масло и фильтр, производить ремонт гидротрансформатора, устанавливать дополнительное охлаждение АКПП и при первом же подозрении на низкое давление масла ставить АКПП в ремонт.

запчасти для ремонта этой акпп (Интернет-магазин)

Оверол КитПодобрать ремкомплекты - нажми клавишу слева.

Типичный капремонт возрастной коробки кроме смены расходников:  - Комплект прокладок и сальников \ОверолКит - №240002 . В основном в ремонте у сервисов чаще встречаются коробки серии 4R70W/4R75E/W  с 2003 года.

комплект фрикционовПри горелом масле меняют весь комплект фрикционов.

- Полный комплект фрикционов -  240003,

Лента тормозная, Overdrive AOD/AODE/4R70W 1990-Up

В обычный заказ входит фильтр и замена тормозных лент:

-OD №240020 и - Reverse №240024,

Узнать цену - нажми номер на желтом фонеПоршень, Piston AOD/E/4R70E/75E Servo ReverseC тормозной лентой Реверс вместе часто приходится менять и поршни Servo №240912 и 240914.

При запущенном ремонте гидротрансформатора, приходится вместе с сальноком делать замену втулки насоса 240034.

С ремонтом\чистокой возрастного неубиваемого гидроблока мастера иногда заказывают соленоиды EPCсоленоид ЕРС (#240431) и сдвоенные шифт-соленоиды (№240421).

Эти автоматы сделаны с большой любовью к ... нет, не столько к владельцам, сколько к мастерам-ремонтникам. Многие владельцы сами стали настоящими мастерами автоматов Форда и с удовольствием проводят время с переборкой этой коробки по выходным. Переборка этого автомата не сложнее чистки автомата Калашникова, а удовольствие - больше.

Цены на запчасти для этой АКПП и их наличие вы можете посмотреть на сайте Интернет-магазина "АТП ШОП", нажав для поиска детали номер на оранжевом фоне.

Мануал по ремонту гидроблоков 4R70 - здесь.Где ремонтировать АКПП?



Рекомендуем сервисы для ремонта АКПП Ford.

На каких авто устанавливалось это семейство АКПП:
Авто  Модель Год выпуска Страна сборки   Двигатель Модель
FORD CROWN VICTORIA 95-06 CAN 4 SP RWD V8 4.6L 4R70W
FORD CROWN VICTORIA 03-.. CAN 4 SP RWD V8 4.6L 4R75W
FORD ECONOLINE 150 95-08 USA 4 SP RWD V6 4.2L V8 4.6L 5.0L 5.4L 4R70W
FORD ECONOLINE 150 04-.. USA 4 SP RWD V8 4.6L 5.4L 4R75W
FORD ECONOLINE 250 97-03 USA 4 SP RWD V6 4.2L V8 5.4L 4R70W
FORD ECONOLINE 350 SD 03 USA 4 SP RWD V8 5.4L 4R70W
FORD ECONOLINE 350 SD 03-.. USA 4 SP RWD V8 4.6L 5.4L 4R75W
FORD EXCURSION 97-05 USA 4 SP RWD/4X4 V8 4.6L 5.4L 4R70W
FORD EXCURSION 03-06 USA 4 SP RWD/4X4 V8 4.6L 5.4L 4R75W
FORD EXPLORER 96-01 USA 4 SP RWD/4X4 V8 5.0L 4R70W
FORD F-150/F250 95-04 USA MEX CAN 4 SP RWD/4X4 V6 4.2L V8 4.6L 5.0L 5.4L 4R70W
FORD F-150 04-10 USA MEX CAN 4 SP RWD/4X4 V6 4.2L V8 4.6L 5.4L 4R75W
FORD MUSTANG 95 USA 4 SP RWD V6 3.8L V8 5.0L A0DE
FORD MUSTANG 96-03 USA 4 SP RWD V6 3.8L V8 4.6L 4R70W
FORD MUSTANG 03-04 USA 4 SP RWD V6 3.8L 3.9L V8 4.6L 4R75W
FORD THUNDERBIRD 95-97 USA 4 SP RWD V6 3.8L V8 4.6L 4R70W
LINCOLN MARK VILL 95-98   4 SP RWD V8 4.6L 4R70W
LINCOLN MARK LT 06-.. USA 4 SP RWD/4X4 V8 5.4L 4R75E
LINCOLN TOWN CAR 95-05 USA 4 SP RWD V8 4.6L 4R70W
LINCOLN TOWN CAR 03-.. CAN USA 4 SP RWD V8 4.6L 4R75W
MERCURY COUGAR 95-97   4 SP RWD V6 3.8L V8 4.6L 4R70W
MERCURY GRAND MARQUIS 95-03 CAN 4 SP R/AWD V8 4.6L 4R70W
MERCURY GRAND MARQUIS 03-.. CAN 4 SP R/AWD V8 4.6L 4R75W
MERCURY MARAUDER 03-04 CAN 4 SP RWD V8 4.6L 4R75W
MERCURY MOUNTAINEER 97-01 USA 4 SP RWD/4X4 V8 5.0L 4R70W

Примерный ассортимент запчастей для ремонта этой АКПП

Актуальную цену и наличие - можно узнать, нажав номер детали.
Полное наименование #детали
Комплект Прокладок и Сальников (Ремкомплект\ Оверол кит\ Overhaul Kit), AODE/4R70W (Без прокладки поддона) Ford 1992-1995 240002A
Комплект Прокладок и Сальников (Ремкомплект\ Оверол кит\ Overhaul Kit), AODE/4R70W Ford 1992-1995 240002A

Комплект Прокладок и Сальников (Ремкомплект\ Оверол кит\ Overhaul Kit), AOD W/Grob Ford 1980-1993

240002B
Комплект Прокладок и Сальников (Ремкомплект\ Оверол кит\ Overhaul Kit), 4R70W Ford 1996-2002 240002D
Комплект Прокладок и Сальников (Ремкомплект\ Оверол кит\ Overhaul Kit), 4R70W/4R75E/W Ford 2003-Up 240002E
Комплект Фрикционов, AODE 1992-95 240003A
Комплект фрикционных дисков, AOD W/Grob Ford 1990-1993, BORG-WARNER 240003B
Комплект Фрикционов, 4R70W/75W/AODE Ford 1998-2002 240003C
Комплект фрикционных дисков, Friction pack, 4R70W/75W 2004-Up  240003CA
Комплект Фрикционов, AOD E83-90 240003D
Комплект Стальных дисков, AOD W/Grob Ford 1990-1993 240004B
Комплект Стальных дисков, AODE Ford 1998-2002 240004C
Комплект прокладок, всех фрикционов и сталей. Master Kit. Ford AODE-W, 4R70W 1998-2002 240007C
Фильтр, Ford AOD/GROB 1980-1996 240010A
Фильтр, AOD-E 4WD, 4R70W 1994-Up 240010C
Тормозная лента, овердрайв, Band, Overdrive AOD/AODE/4R70W/75W 1990-Up 240020A
Лента тормозная, Overdrive AOD/AODE/4R70W 1990-Up 240020A
Лента тормозная, Reverse AOD/AODE/4R70W 1980-Up 240024
Лента тормозная, Reverse AOD/AODE/4R70W 1980-Up 240024
Комплект втулок, Bushing Kit, AOD/AODE/4R70W/75W 1992-up 240030A
Комплект втулок, Bushing Kit, AOD, AODE, 4R70W 1994-Up 240030B
Фрикционный Диск Ford 4R70W Intermed 1993-Up [60Tx1,68x180] 240104A
Фрикционный Диск Ford 4R70W Intermed 1993-Up [60Tx1,68x180] 240104A
Фрикционный Диск AOD/AODE Direct [42Tx1,9x118] 1980-1998 240106A
Фрикционный Диск AOD/AODE Direct [42Tx1,9x118] 1980+ 240106A
Фрикционный Диск 4R70W DIRECT [42Tx1,7x118,7] 1994+ 240106E
Фрикционный Диск AOD/AODE/4R70W/E Forward/Reverse [45Tx1,55x133] 240106
Фрикционный Диск AOD/AODE/4R70W/E Forward/Reverse [45Tx1,55x133] 240106
Фрикционный Диск AOD/AODE/4R70W/E Forward Large Overdrive Tan 1990-Up [45Tx1,55x136] 240108
Стальной диск, AOD/E/4R70/4R75 Intermediate Clutch Selective 1980+ [18Tx1,75x149] 240124
Стальной диск, сцепл. директ (для стального корпуса), Steel plate, direct 90-up (stamped steel drum) AOD/AODE/4R70W/4R75W [34Tx1.8x93] 1990-up 240126A
Стальной диск, Steel, AOD/FMX, Forward/Reverse [54Tx1,7x99х138.9], 1951-1993, Aftermarket 240126
Стальной диск, Steel plate,AOD/AODE/4R70W/75W forward 1990-Up [34Tx1,75x99] 240128A
Стальной диск, AOD GROB Hub Rev SML 89+ [32Tx1,55x99] 240128
Диск Упорный, Pressure Plate, AOD/AODE/4R70W Direct Clutch (For Stamped Steel Drum) [5,6x34T] 1989-Up 240146A
Диск опорный, Pressure Plate, AOD/AODE/4R70E/75W Forward [34Tx6,99x99.2x143] 1980-Up 240148
Диск Упорный, Pressure Plate, AOD/AOD-E/4R70W Reverse (TOP)(34(32T) x 5mm) 240150A
Диск Упорный, Pressure Plate, AOD/AOD-E/4R70W Direct (BOTTOM) 240151A
Комп. Шайб, Washer Kit, AOD, (5 PCS) 240200
Комплект подшипников, Bearing Kit АOD 80-93 240201A
Комп. подшипников, Bearing 4R70W Kit 93-03 240201
Подшипник  AOD/AODE/4R70W bearing and one race attached together  81.6х61.5х8.0мм. Шайба с двух сторон. 240280
Прокладка поддона, AOD Cork 240300A
Прокладка поддона, AODE/4R70W, Cork/Rub 1992-Up 240300
Прокладка, AAOD-E/4R70W PUMP 92-Up 240310
Резиновое кольцо насоса, O-RING  AAOD-E/4R70W PUMP 80-Up 240311
Соленоид-Электроклапан включения пакетов сцеплений (Шифт) , блок из 2-х соленойдов с гибкой проводкой, Solenoid Shift, 4R70W 1992-97 240421B
Соленоид-Электроклапан  Блокировки гидротрансформатора с чёрным разьёмом, Solenoid TCC Lock Up/PWM, AOD-E/Wr 1992-94 240425A
Соленоид-Электроклапан  Блокировки гидротрансформатора с жёсткой проводкой, Solenoid TCC Lock Up/PWM, 4R70W 1998-Up 240425B
Соленоид-Электроклапан  линейного давления, Solenoid EPC, AODE 1992-1997 240431A
Масляный щуп АКПП 4R70/4R75W 240493
Трубка масляного щупа 4R70/4R75W 240494
Барабан, Drum, AODE/4R70W/4R75W/4R70E/4R75E Forward With Shaft (Stamped Steel) 1992-up 240554C
Барабан сцепления форвард, Drum, AODE/4R70W/4R75W/4R70E/4R75E Forward w/ Solid Shaft (All) 1992-up 240554D
Барабан директ, Drum AODE/4R70W Direct (6 Clutch) (Stamped Steel) (34 T Steels) 92-up 240555
Барабан, Drum 4R70W/4R75W Reverse (4 Cl) w/o Sprag 98+ 240556G
Планетарный ряд ,  4R70W (Верхняя крышка 4,845 "OD) (СВАРНАЯ) 04-Up #240584A-AF 240584A
Ринггир,  4R75E, 4R75W (88 T w/o Holes) 04-Up 240594A
Sun Gear, 4R70E/4R75E Forward  (31 Teeth)  03-Up 240612B
Шелл не магнитный, Shell w/ Front Sun Gear (38T) Non Magnetic (4R70E/W, 4R75E/W) 2004-up, Aftermarket 240624D
Центральный суппорт на 5 выступов, Center Support (5 Outer Lugs), AODE/4R70W/4R75E/4R70E/4R75E 2004-up 240630B
Обгонная муфта, Sprag, 4R70W One Way Clutch, Ratchet Design (4R70W) Intermediate (14 Inner Splines) 240652B
Retainer AOD-E Intermediate Sprag (7 Roller Sprag) 1980-1992 240694
Волнистый диск сцепления форвард, Cushion AODE/4R70W/4R75W/4R70E/4R75E Forward Clutch (w/ Stamped Steel Drum) 1989-up 240853B
Запорное кольцо, опорного кольца корпуса сцепл. реверс, Snap Ring, AOD/AODE/4R70W/3T40/4T60E/4T65E  Holds Intermediate Sprag Retainer to Reverse Drum, OEM 240874
Стопорное кольцо центрального суппорта (186х5.7х1.4) края загнуты, Snap Ring, AOD/AODE/4R70W Holds Center Support To Case (Has 2 Hooks At Each End)  1980-02, USED 240883
Кольцо стопорное поршня серво, Snap Ring, AODE/4R70W/4R75W/4R70E/4R75E Holds Overdrive Servo In Case 1992-up, OEM 240897
Поршень, Piston, AODE/4R70W Servo Overdrive (2.680"OD) (1 Piece w/ Molded Rubber) 1992+ 240902E
Поршень обрезиненный, Piston, AODE/4R70W Overdrive Servo (Bonded Rubber W/Sleeve) (2.500"OD) 1993-98 240902EA
Поршень, Piston AOD/E/4R70E/75E Servo Reverse 76mm 2 Grooves 240912A
Поршень, Piston AOD/E/4R70E/75E Servo Reverse 90.5 x92 , 3 насечки 240912B
Поршень, Piston AOD/E Cover Reverse Servo 240914
Поршень аккумулятора, AODE/4R70W/4R75W/4R70E/4R75E 1-2 Accumulator (Bonded Rubber) 1994-Up, OEM 240927A
Крышка, Cover AODE/4R70W/4R75W/4R70E/4R75E 1-2 Accumulator (Bonded Rubber) 1994-Up 240929A
Поршень аккумулятора, AODE/4R70W/4R75W/4R70E/4R75E 2-3 Accumulator 1992-Up, OEM 240932
Поршень обрезиненный, Piston 4R70W/4R75W Intermediate Clutch(Bonded) 2004-up 240962A
Spring, AOD/AODE/4R70W/4R75W/4R70E/4R75E Reverse Clutch Return 1980-Up 240976
