АКПП Aisin Warner AW60-40LE (AF13), AW60-42LE ( AF13), AW60-41SN (AF17)



 табличка АКПП AW60-41SN AF174-х ступенчатая компактная АКПП AW60-40LE (-42LE) была разработана Aisin Warner в 1995 году для переднеприводных авто (Suzuki, Opel, Daihatsu, Fiat) с двигателем до 1.6 л. После обкатки ее на редких Судзуки Эстима с 1998 года широко устанавливалась на множество автомобилей различных производителей.

Идентифицировать эту коробку кроме таблички на АКПП, можно также по алюминиевой крышке гидроблока (слева)

крышка поддона AW60-41

У нас это семейство автоматов чаще всего встречается с AW60-41SN, (AF17) Опель Астра, реже - Корса, Тигра и Судзуки с японских островов.

По американской классификации (GM) AW60-40LE носит имя автопроизводителя - AF13. (список авто с этой акпп - ниже)

Позже (1998) когда немногочисленные детские болезни были излечены, вышла усиленная модификация - AW60-41SN, (AF17) под двигатели 1.8 л. Этот автомат и дает основную статистику в ремонте.

За два года эксплуатации на Опель Астра модификация AF17 была отработана и с 2000 года ее стали устанавливать на многочисленные ДжиЭмовские авто по всему миру, требующих мощный, компактный и надежный 4-х скоростной автомат. Немцы используют ее в паре с 1.8 литровым двигателем для Опель Зафира.

А в 2000-м по многочисленным запросам автопроизводителей на еще более легкую АКПП для "малышей" с двигателем ок 1.2 л, Айсином было разработано следующее поколение "суперлайт-АКПП" AW80-40.

AW60-41SN с 2000 года как горячие пирожки расхватывается для всех бюджетных моделей Дэу-Шевроле, Судзуки, Фиат и многие др. (смотри таблицу ниже).

Конструктивно AW60-4* "лайт"-семейство (1.3л -1.8л)  - уменьшенная копия старшего брата AW50-40.

AW60-41 очень надежны и доходят до плановой смены масла, фильтра (с металлической сеткой - №352010) и расходников без серьезных проблем. В первые годы производства встречались случаи, когда из-за ошибок агрегатирования тосол попадал в АКПП и вызывал соответствующие проблемы. Автопроизводители эту "детскую болезнь" оперативно вылечили.

Замена масла и фильтра

Фильтр, AW60-40LE/ AW60-41SN/ AF13 1993-upфильтр тонокой очистки

Масло, применявшееся при запуске в серию 1995г. - минеральное, типа Дексрон III. Для частичной замены нужно около 4 л. Полная замена около 7.2-7.5 литров для разных авто. Проверка уровня и прозрачности масла производится с помощью щупа при рабочей температуре (80°С).

Для возрастных автоматов мастера рекомендуют устанавливать внешний фильтр тонкой очистки - 100019. Магистральный магнитный фильтр помогает держать масло чистым и уменьшает износ узлов трения, бережет гидроблок и соленоиды и позволяет мониторить степень загрязнения коробки не снимая поддона. Подробнее - здесь.

разрез фильтра AW60-40масло Т4

Каждый производитель программировал работу гидроблока под свое масло. На многих машинах, выпущенных после 2000-го, уже использовали синтетическое масло, аналог "Тойота Т-IV".

А после 2005-2006 года производители авто начали переходить на синтетику типа "Тойота WS". Естественно, что настройки компьютеров и соленоидов в поздних модификациях учитывают характеристики синтетического масла и ранних версий масла, густого при низких температурах уже не любят.

масло Тойота WS

Масло хотя и считается несменяемым, после нескольких лет "жесткой" эксплуатации загрязняется фрикционной и металлической пылью и значительно влияет на работу гидроблока и отвод температуры от фрикционных накладок. Масло стоит менять не дожидаясь когда появятся болезни типа проскальзывания и толчков. Эксплуатация с нештатной работой АКПП и грязным маслом - ускоряет наступление "инвалидности". Самоизлечения болезней (как у кошек) наукой не было отмечено ни разу, хотя эта трансмиссия ходит неприлично долго без посещения "врача".

Рекомендации по экологичному вождению автоматов





Детали для переборки и капремонта.

Особенность AW60-41SN - наличие интеллектуальных функций.

Например - так называемая "электронная автонейтраль" (с дополнительным 5-м соленоидом "Он-Офф" в гидроплите) - это когда на светофоре компьютер после 2-х секунд простоя на тормозе автоматически включает проскальзывание сцепления (Forward) и блокирует гидромуфту "бублика", уменьшая нагрев масла в этой масломешалке. Летом это позволяет экономить топливо, но зато быстрее съедает фрикцион гидротрансформатора и Форварда и "забивает мозги" этой едкой пульпой.

соленоид, Solenoid, AW60-40LE/41SN (Lock-Up (TCC)) Duty ControlКроме того в AF17 - соленоид LockUp 352425 - уже не электроклапан, как в AW60-40 (слева) , а электрорегулятор PWM (на фото гидроблока слева) и управляет принудительной блокировкой гидротрансформатора более интеллектуально и незаметно, с "проскальзыванием". Что тоже улучшает экономичность и разгонные характеристики, но неуклонно приближает время капремонта гидроблока и АКПП.

Кроме того введены еще другие интеллектуальные опции, работающие за водителя. В общем АКПП AF17 стала похожа на умную жену, которая предугадывает все желания мужа, что часто приводит к соблазну - испытать на прочность такую "уступчивую жену".

сальник насоса U140-U240

Первым обычно вырабатывает свой ресурс фрикцион гидротрансформатора, о чем свидетельствуют протечки сальника гидротрансформатора-насоса 340070.

Узнать цену - нажми номер на желтом фоне

Из пакетов в первую очередь горят фрикционы пакета Forward. При каждом ремонте обязательно ремонтируют гидротрансформатор и чистят гидроблок с соленоидами. Профилактическую чистку соленоидов умельцы делают сами различными хитрыми методами, что очень полезно для всех возрастных авто и отодвигает старость и немощность.

Типичные ремонтные места АКПП

запчасти для ремонта этой акпп (Интернет-магазин)

ремкомплект прокладок и сальниковПодобрать ремкомплекты - нажми клавишу слева.



комплект фрикционов AW60-40LE (AW60-41SN)

При капремонте заказывают обычно фильтр и Ремкомплект прокладок и сальников, в 90% случаев -  неоригинальный комплект АТОК:№352002 .

И Полный комплект фрикционов  -№352003.

Узнать цену - нажми номер на желтом фонеВ остальной половине случаев главной проблемой являются два сгоревших пакета сцепления: - Форвард и пакет 3-4 (фрикционы -  352108 и стальные диски пакетов Форвард 352128) и пакета 3-4 - №352120,  остальные фрикционы обычно выглядят как новые и имеют приличный запас. А проблема проявлялась при максимальном крутящем моменте. С этим расходниками часто сгорают и упорные диски.

Если АКПП долго эксплуатировалась с горелыми стальными дисками, пережигая масло и наполняя масло клеевым слоем с сгоревших фрикционных накладок, то профессионалы меняют все фрикционы, пропитавшиеся таким горелым маслом. А также - тормозную ленту и фильтр.

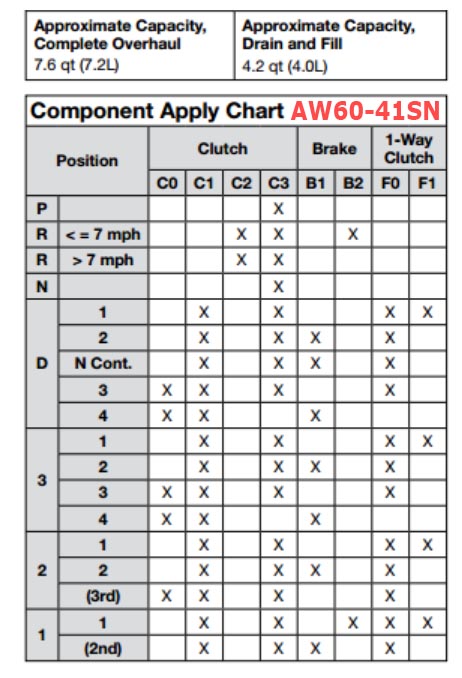

Существует две системы классификации пакетов: немецкая (С1 - С3, В1...) - по типу работы пакета "Сцепление (С#\К#)-Торможение (B-brake)" и американская (Форвард, 3-4...) - по функциональности. Таблица для AW60-40 - справа

Фрикционный Диск AW60-40LE Forward/3-4 [51Tx1,7x142] (642-607A)пакеты сцеплений

В случае сгорания фрикционов в этих двух пакетах рекомендуется проверить износ суппорта крышки - 759 и внутренней поверхности барабана Форвард 352554. справа.

Смену уплотнительных колец #181 (входят в Ремкомплект прокладок) здесь производят при каждой переборке автоматов.

задний барабан с крышкой AW60-40
Узнать цену - нажми номер на желтом фоне

Традиционно для Айсиновских коробок Ремкомплекты "Оверол Кит" выбирают чаще всего  неоригинал - АТОК №352002.

комплект прокладок гидроблокаРемкомплекты Транстек заказывают реже из-за завышенной цены. Комплектация всех наборов примерно равнозначная.

Отдельно иногда для переборки гидроблока без демонтажа автомата заказывают комплект прокладок гидроблока - 352320.

ремкомплект АКПП AW60-40LE/41SN/AF13

Одновременно с комплектом фрикционов заказывается и Тормозная лента - №352022.

После того как горелое масло пропитало фриционные накладки, они могут работать с заметными толчками или с проскальзываниями.

Лента тормозная, AW60-40LE/ AW60-41SN/ AF13 1993-up

Узнать цену - нажми номер на желтом фонеПочти в каждый капремонт возрастной коробки заказывают и меняют комплект из 4-х пластиковых шайб опорных подшипников - №352200A.

Пластиковые "вошеры" - типичный расходник, который после многолетней работы в среде перегретого масла рекомендовано менять. Пластик имеюе свойство рассыпаться от перегревов и старости и попадать в самые больные места.

Входят в состав Ремокомплектов прокладок и сальников.

Набор шайб (опорных подшипников скольжения), AW60-40LE

Из электрики можно отметить типичные проблемы гидроблоков - №352740. Гидравлические клапанные плиты приходится перебирать и чистить при каждом капремонте возрастной АКПП с заменой прокладок.(подробнее об болезнях гидроблоков).

Каждый год Айсин активно производила апгрейд клапанной гидроплиты. (слева)

Гидроблок для последних модификаций семейства - главный источник всех ранних болезней. Но не из-за того, что он стал хуже, а из-за того, что новые настройки компьютера стали позволять водителям выжимать из коробки все больше, фрикционы работают все жестче, в погоне за конкурентами ДСГ. Масло загрязняется быстрее. Из-за грязи и износа каналов и золотников они залипают, образуются перетоки между каналами, что приводит к букету проблем: 1- пониженному давлению в линии, 2- отсутствию блокировки ГДТ, проскальзывание фрикциона итд. 3 - сгоревшие пакеты сцепления С2, 3-4 , торможения В1... итд. 4 - толчки при переключении 2, 3-4 скоростей итд.

Гидроблоки AW60-40/41SN успешно ремонтируются. Узнать цену и заказать ремонт, нажмите -352740-RP

гидроблок AW 60-40LE

Узнать цену - нажми номер на желтом фонеМожно добавить еще и замену соленоидов шифт (переключения скоростей) № 352421A. Иногда меняют соленоид блокировки гидротрансформатора - 352425.

Все это - типичный максимальный набор расходников для планового капитального ремонта этой очень надежной коробки. Если вовремя отремонтировать гидротрансформатор, не дожидаясь износа втулок и шестерен всухую, то этот автомат пройдет еще не одну сотню тысяч.

соленоид шифт Электроклапан, Solenoid, AW60-40LE/41SN Shiftсоленоид, Solenoid, AW60-40LE/41SN (Lock-Up (TCC)) Duty Control
Датчик входных оборотов, Sensor, AW60-40LE Turbine Shaft input

 От времени и перегрева часто выходит ресурс у датчиков-сенсоров входных и выходных оборотов: - №352436А и 352438А.

После совсем больших пробегов у водителей, которые любят выжимать максимум из своей машины первым слабым звеном "железа" становится - Планетарный Ряд, №352584.

Датчик выходных оборотов, Sensor, 60-40LE Output Speed output

Узнать цену - нажми номер на желтом фоне

набор для ремонта VBДля ремонта гидроблока Соннакс выпустил ZIP-набор. (#352741AK). Все известные проблемы последних гидроблоков AW60-40/41SN хорошо описаны на страничке Соннакс.

Гидроблок служит довольно долго, но агрессивные разгоны и езда с изношенными фрикционами муфт может приблизить срок его замены. Окончательный диагноз для гидроблоков после 2006 года можно установить только при демонтаже и плановой чистке. А чистить его приходится уже после 150-200 ткм пробега. К сожалению, владельцы Опелей обычно не сильно берегут трансмиссию.

Если чувствуется запах горелого масла, то чаще всего дело именно в пакете Forward и 3-4. Но стоит, конечно, и помнить о роли съеденного фрикциона блокировки гидротрансформатора. Он во второй половине жизни начинает особенно вредить и гидроблоку и самой акпп.

А вообще, семейство АКПП AW60-40LE считается таким же неприхотливым, как и большинство 4-х ступок Aisin и после проверки и замены всех изношенных слабых звеньев ходят еще долго.

Стоимость и наличие необходимых Вам позиций можно проверить в интернет-магазине, нажав номер на оранжевом фоне.

Где ремонтировать АКПП?


Рекомендуем сервисы для ремонта АКПП Айсин:



На каких авто устанавливалось это семейство АКПП:

Авто  Модель Год выпуска Страна сборки   Двигатель Модель Альтернативное имя
OPEL/ GM ASTRA 00-09 BEL DEU IND POL UKR UK 4 SP FWD L4 1.4L 1.6L AF13 AW60-40LE
OPEL/ GM ASTRA 00-10 BEL DEU POL RUS ZAF UKR UK 4 SP FWD L4 1.8L AF17 AW60-41SN
OPEL/ GM CORSA 00-09 DEU PRT ESP UKR 4 SP FWD L4 1.4L AF13 AW60-40LE
OPEL/ GM TIGRA 00 ESP 4 SP FWD L4 1.4L AF13 AW60-40LE
OPEL/ GM ZAFIRA 00-05 DEU 4 SP FWD L4 1.8L AF17 AW60-41SN
SATURN ASTRA 08-09 BEL 4 SP FWD L4 1.8L AF17 AW60-41SN
SUZUKI AERIO 02-07 IDN JPN 4 SP F/AWD L4 1.5L  AF13 AW60-40LE
SUZUKI AERIO 01-07 JPN 4 SP FWD L4 1.6L 1.8L AF17 AW60-41SN
SUZUKI APV 04-.. IDN  4 SP FWD L4 1.5L 1.6L AF13 AW60-40LE
SUZUKI CULTUS 00-03 JPN 4 SP FWD L4 1.5L 1.8L AF13 AW60-40LE
SUZUKI ESTEEM 95-02 PHL 4 SP FWD L4 1.6L AF13 AW60-40LE
SUZUKI LIANA 05-.. CHN PAK 4 SP FWD L4 1.6L 1.8L AF17
SUZUKI SWIFT 05-.. CHN 4 SP FWD L4 1.3L 1.5L AF13
SUZUKI SX4 06-.. CHN JPN 4 SP FWD L4 1.5L 1.6L 1.8L AF13
BUICK EXCELLE 06-09 TWN 4 SP FWD L4 1.6L 60-41SN
BUICK SAIL 03-05 CHN 4 SP FWD L4 1.6L 60-41SN
CADILLAC B301 10-.. CHN 4 SP FWD L4 1.3L 1.5L 60-40LE
CADILLAC BENBEN 06-.. CHN 4 SP FWD L4 1.3L 60-40LE
CHEVROLET /GAM AVEO 05-08 MEX 4 SP FWD L4 1.4L 1.6L 60-41SN
CHEVROLET /GAM AVEO 07-.. EGY MEX 4 SP FWD L4 1.5L 1.6L 60-40LE
CHEVROLET /GAM CASSIA 00-02 PHL 4 SP FWD L4 1.6L 60-41SN
CHEVROLET /GAM CRUZE 01-05 JPN 4 SP FWD L4 1.5L 60-40LE
CHEVROLET /GAM CRUZE 10-.. VNM 4 SP FWD L4 1.6L 60-41SN
CHEVROLET /GAM LOVE 06-.. CHN 4 SP FWD L4 1.2L 1.4L 1.6L 60-41SN
CHEVROLET /GAM MONZA 00-03 MEX 4 SP FWD L4 1.6L  60-40LE
CHEVROLET /GAM OPTRA 03-.. THA 4 SP FWD L4 1.6L  60-40LE
CHEVROLET /GAM SAIL 05-07 CHN 4 SP FWD L4 1.6L  60-41SN
CHEVROLET /GAM ZAFIRA 00-05 THA 4 SP FWD L4 1.8L 60-41SN
DAEWOO/ CHEVROLET  NUBIRA 00-05 EGY POL RUS UKR 4 SP FWD L4 1.6L 60-40LE
DAIHATSU CHARADE 00-02 MYA PHL 4 SP F/AWD L3 1.0L 60-40LE
FIAT 500/500 CABRIO 11 MEX 4 SP FWD L4 1.4L 60-40LE
FIAT BRAVA 00-02 ITA TUR 4 SP FWD L4 1.6L 60-40LE
FIAT BRAVO 00-01 ITA 4 SP FWD L4 1.6L 60-40LE
FIAT SEDICI 09-10 CHN 4 SP FWD L4 1.6L 60-40LE
LANDWIND B102 HB/B103 NB 11 CHN 4 SP FWD L4 1.3L 60-40LE
PONTIAC G3 08-10 MEX 4 SP FWD L4 1.6L 60-40LE



Примерный ассортимент запчастей для ремонта этой АКПП

Актуальную цену и наличие - можно узнать, нажав номер детали.

Полное наименование # детали
Комплект Прокладок и Сальников (Ремкомплект\ Оверол кит\ Overhaul Kit), AW60-40LE/41SN/AF13/AF17 с 4-мя платиковыми шайбами (WASHERS) FWD 1995-up 352002
Комплект Фрикционов, AW60-40LE/42LE/AF13 FWD 1995-up 352003A
Комплект Фрикционов, AW60-41SN (AF17)  1998-up 352003B
Комплект Стальных дисков, AW60-40LE/AF13 FWD 1995-Up 352004A
Комплект Стальных дисков, AW60-41SN (AF17)  1998-Up 352004B
Комплект прокладок и сальников (Alto/Presicion), всех фрикционов и сталей. Master Kit. AW60-41SN/AF13 FWD Opel 1998-up 352007A
Комплект прокладок и сальников (Alto/Presicion), всех фрикционов и сталей. Master Kit. AW60-40/42SN 1998-up 352007B
Фильтр, AW60-40LE/41SN/AF13 1993-up 352010
Лента тормозная, AW60-40LE/41SN/AF13 1993-up 352022
Втулка крышки насоса (Pump Body), AW60-40/41 (заказывать по 330034) 352034
Сальник, AW60-42LE/AW60-41SN (AF17)  Axle LH/RH, (57,3х33,5х13,5) 1993-up 352076A
Сальник полуоси правый, AW60-41/42LE Axle (Right) (Exc. Esteem) (58,3х33,5х13,5) 98-Up 352076
Фрикционный Диск, AW60-40/42LE/41SN Forward Clutch/3-4 (С1/С0) [51Tx1,7x142] 1993-up 352108
Фрикционный Диск AW60-40/42LE Reverse Clutch(C2)  (44Tx126x1.8) 1995-up 352110A
Фрикционный Диск AW60-41SN (AF17)  Reverse Clutch(C2)  (44Tx1.8x133.3] 1998-up 352110B
Фрикционный Диск AW60-40/42LE/41SN Coast 1995-Up [44Tx1,7x126] 352112
Стальной диск, AW60-40/42LE/41SN Low / Reverse [36T x 1,80 x 118.87] 1995-On 352120A
Стальной диск, (Forward Clutch) AW60-40LE/41SN/AF13 [20Tx1,6x119] 1993-up 352128A
Стальной диск, (Forward Clutch) AW60-40LE/41SN/AF13 [20Tx1,8x119] 1993-up 352128
Стальной диск, AW60-41SN (AF17)  Reverse Clutch [15Tx1.8x104,1x133,3] 352130B
Стальной диск, AW60-40/42LE/41SN Coast 1995-Up [16Tx1,8x104] 352132
Стальной диск, AW60-40LE Low / Reverse [15T x 1,80 x 143,76] 1995-On 352134A
Диск Упорный, (3-4 Clutch) AW60-40LE/41SN/AF13 [36Tx3,6x119] 1993-up 352140A
Диск Упорный, (3-4 Clutch) AW60-40LE/41SN/AF13 [36Tx3,9x119] 1993-up 352140B
Диск Упорный, (Forward Clutch) AW60-40LE/41SN/AF13 C1 [20Tx3,6x119] 1993-up 352148
Диск Упорный, Pressure Plate, AW60-40/42LE/41SN Coast 3.25mm 1995-Up [16Tx3,25x104] 352152A
Диск Упорный, Pressure Plate, AW60-40/42LE/41SN Coast 1995-Up [16Tx3,6x104] 352152C
Диск Упорный, Pressure Plate, AW60-40/42LE/41SN Coast 1995-Up [16Tx4x104] 352152D
Набор шайб (опорных подшипников скольжения), AW60-40/42LE/41SN (4шт) 1993-up 352200A
Подшипник, Bearing AW60-40/42LE/41SN W/Races Stator To Reverse Clutch Hub Input Shaft 352228
Подшипник, Bearing, AW60-40/42LE/41SN W/Races Forward Clutch Drum To Rear Cover (1.231"OD) (.639"ID) (.140" Thick) #352232-UD 352232
Кольцо Подшипника, Race, AW60-40/42LE/41SN Sun Gear To Rear Ring Gear Hub 352248
Подшипник AW60-40/42LE/41SN Roller, Pinion Shaft To Bell Housing 352276A
Комплект прокладок плиты управления(гидроблока), GSK AW60-41SN valve body KIT (10шт)  99-up  Transtec 352320K
Соленоид-Электроклапан включения пакетов сцеплений (Шифт), Solenoid Shift, AW60-40LE/41SN/42LE 352421A
Соленоид-Электроклапан нейтрали или выключения скоростей после полной остановки автомобиля, Solenoid T/M DUTY, AW60-41SN (AF17) 352423A
Соленоид-Электроклапан  блокировки гидротрансформатора, Solenoid TCC/Converter Lock-Up, AW60-40/42LE коричневый разъем на 1 контакт  (не цилиндрической формы, на AW60-41 не подходит) 352425A
Соленоид Давления(регулятор давления) (EPC), Solenoid, AW60-40SN/42LE/41SN, EPC(SLT) 1998-Up, Aftermarket 352431A
Датчик выходных оборотов, Sensor, AW60-40/42LE/41SN Output Speed output (Reads Off The Pinion Nut) (Grey) 352436A
Датчик входных оборотов, Sensor, AW60-40/42LE/41SN Turbine Shaft input (Reads Off The Forward Drum) (Black) 352438A
Жгут проводов, WRH 60-41SN Разьём - ПРЯМОУГОЛЬНЫЙ, Контактов - 13, Разьёмов - 8 и датчик температуры. USED 352446A
Барабан сцепления форвард, Drum, AW60-40/41/42LE Forward Clutch (под 2 диска) (стальной диск на 20 зубьев), USED 352554
Планетарный Ряд, 60-40/41 (Uses A 26 Teeth / 35 Teeth SunGear) 352584
Дифференциал в сборе с шестернёй, Differential Assembly AW60-41SN (Opel Astra) FWD (8 болтов, 85 зуб, 4 насечкb) 2001-up 352715A
Дифференциал в сборе с шестернёй, Differential Assembly AW60-40LE ( 82 зуб, 2 насечки) USED 352715B
Shaft AW60-40LE, OUTPUT TRANSFER (730+712) (54Tx23T) USED 352730KA
Плита управления АКПП (Гидроблок), Valve Body (0733027), AW60-41SN (AF17)  (Opel Astra H/Corsa D), OEM 352740
Ремонтный комплект плиты управления, Zip Kit AW60-41SN (AF17)  (Sonnax AW60-41SN-ZIP) 352741AK
Snap Ring AW60-40/42LE/41SN Holds Forward Clutch Pressure Plate In Drum 352876A
Поршень, Piston AW60-40/42LE/41SN Forward Drum (11.76mm Tall) 352964A
