АКПП ZF 4HP14 (Peugeot) (Каталог деталей)

Все АКПП

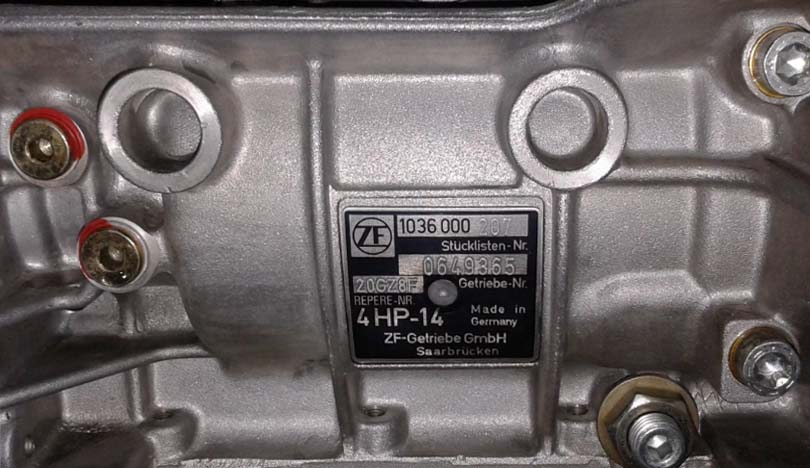

АКПП ZF 4HP14 (Peugeot)

4-х ступенчатая АКПП ZF 4HP14 работает с 1983 года на малолитражных авто Peugeot и Citroën , позже ее использовали для своих "народных" автомобилей и Daewoo. Успешно она эксплуатировалась и на Вольво с Саабами с двигателями до 2-х литров. Любят эту надежную и неприхотливую коробку подразделения GM - Chevrolet в Латинской Америке, для Daewoo Leganza, Nubira и Lanos-Chevrolet украинской сборки, где 4HP14  устанавливают до сих пор.

Основные улучшения АКПП 4HP14 были проведены сначала в 1986, а затем в 1989 году. И с тех пор она серьезно не изменилась.

Особенности "неубиваемой" АКПП 4HP14:

Коробка долгие годы требует только смены масла (типа Dexron III или можно перейти на Dexron VI при полной замене масла) и раз в 100 ткм - фильтра. Гидротрансформаторы ходят легко без ремонта до 200 ткм.

Ремонт гидротрансформатора пердупреждает попадание клеевого слоя в масло при полном износе фрикциона блокировки - 171001.

Статистика по ремонту "железа" коробки недостаточна, чтобы можно было вывести какие-то закономерности, так как и трансмиссия живет очень долго и автомобиль к моменту недешевого капремонта АКПП часто уже слишком стар.

Самые популярные комплектующие типичного заказа для капремонта ZF 4HP14 :

запчасти для ремонта этой акпп (Интернет-магазин)

Подобрать ремкомплекты - нажми клавишу слева.


Фильтр плоский, 4HP14/18FL Daewoo, Chrysler 1986-Up

- фильтр (171010

Оверол

- Ремкомплект прокладок и сальников (Оверол Кит) №171002, чаще всего заказывают оптимальный по комплектации Оверол Пресижн.

или полный ремкомплект "Мастеркит" - 171007.

Лента тормозная, (2-4 OD Band) 4HP14 1986-Up

- с тормозной лентой (№ 171020),

- втулкой насоса 171034 (и турбинного вала 171049) и фрикционами.

В большинстве случаев меняют фрикционы пакета Форвард 171108 со стальными дисками 172128.

Комплект Фрикционов, 4HP14 Peugeot/Daewoo 1989-Up

Фрикционный Диск + Стальной диск, (Forward Clutch) 4HP14

- В случаях, если капремонт делают не для продажи, а для себя, заказывают комплект всех фрикционов - №171003, которые оказываются изношены почти полностью и пропитаны смолами от клеевого слоя съеденных фрикционов (блокировки муфты бублика, форварда и др.)

Реже берут комплект стальных дисков (171004), так как фрикционы чаще изнашиваются, чем сгорают.

Узнать цену - нажми номер на желтом фоне

Втулка крышки насоса, (13 mm). ZF3HP22/4HP14/4HP22

Первыми от вибраций и перегрева изношенного "до мяса" гидротрансформатора горят сальник (178070) и втулка насоса 171034, дальше - втулка турбины вала.

В совсем редких случаях: - меняют подшипник (171235K),

- Редко при длительной работе с изношенной блокировкой гидротрансформатора меняют Суппорт насоса - в статоре насоса протачивает кольцо (171520).

В остальном коробка - простая, малопроблемная и после чистки гидроблока и переборки с ремонтом гидротрансформатора - на редкость живучая.

Мануал для ремонта гидроблока АКПП ZF 4HP14 можно посмотреть здесь.

Где ремонтировать АКПП?





Примерный ассортимент запчастей для ремонта этой АКПП.

Актуальную цену и наличие - можно узнать, нажав номер детали.

Полное наименование Код
Комплект Прокладок и Сальников (Ремкомплект\ Оверол кит\ Overhaul Kit), 4HP14 Peugeot/Daewoo 1989-Up 171002
Комплект Фрикционов, 4HP14 Peugeot/Daewoo 1989-Up 171003
Комплект Стальных дисков, 4HP14 Peugeot 405 1989-Up 171004
Комплект прокладок, всех фрикционов и сталей. Master Kit. 4HP14 171007
Фильтр плоский, 4HP14/18FL Daewoo, Chrysler 1986-Up 171010
Лента тормозная, (2-4 Band) 4HP14 1986-Up 171020
Лента тормозная, Overdrive 4HP14 171020P
Комплект из 2-х бронзовых втулок, Bushing Kit, ZF4HP14 1986-Up 171030
Втулка крышки насоса, высота 13 мм. [43,1x13x40,2] ZF3HP22/4HP14/4HP22 171034
Втулка статора насоса передняя 4HP14 (Front) (Eagle, Dodge, Saab) USED 171036
Втулка барабана Intermediate (Direct, High/ Rev), [31,15x29,15x12,7] 4HP14 Передняя 171046
Втулка турбинного вала, [29.1x11,8x26.1] 4HP18/4HP14 171049
Сальник (манжета) насоса, Данную деталь заказывайте по позиции 178070,4HP14/4HP16/4HP22/4HP24/5HP18/5HP24/5HP30 (52X40X7) OEM 171070
Сальник (манжета) приводного вала главной пары, (OEM) 4L30E/4HP14/4HP22/ZF4H24 171075
Фрикционный Диск 4HP14 Input/E/(3-4) Pack Hi-Energy Graphitic (HEG) 1986-Up [36Tx1,55x98] 171100
Фрикционный Диск [30Tx1,55x135], Friction plate, 5HP19 G/F, 4HP14 A/C/D, 5HP18 D/F Clutch, Alto 171108
Фрикционный Диск 4HP14, B Direct [30Tx1,95x135] 171110
Стальной диск, 4HP14 Input, E (3-4) Pack86+ [30Tx1,8x76] 171120
Стальной диск, 4HP14 INPUT/E(3-4) [30Tx1,8x76] 171120P
Стальной диск, 4HP14 A,B,C [24Tx1,8x120] 171124P
Стальной диск, 4HP14 (пакет) A,B,C , 5HP18 D (Задний), 5HP19 G (Центральный суппорт) 1986-Up [24Tx1,8x120] 171128
Стальной диск, 4HP18 Forward Clutch Waved (A Pack) [24Tx1,0x135] 171129E
Стальной диск, 4HP14 Low/Reverse (D) [24Tx1,2x120] 171134
Стальной диск, 4HP14 Low/Reverse (D) [24Tx1,2x120] 171134P
Стальной диск, 4HP18 Low/Reverse Clutch (D Pack) [24Tx1,0x140] 171135E
Диск Упорный, Pressure Plate, 4HP14 (E Pack) [30Tx3,5x76] (P14-223A) 171140P
Диск Упорный, Pressure Plate, 4HP14 (С Pack) [24Tx4,5x120] (P14-415A) 171144P
Диск Упорный, Pressure Plate, 4HP14 A,B,D [24Tx4,5x120] (P14-281,383,366) 171150P
Подшипник промежуточного вала 4HP18/5HP18/4HP14 171214K
Bearing 4HP18 3-4 Drum To 3-4 Hub assembly (213-215) 171214
Подшипник, Bearing, 4HP14 Set, 2nd From Pump 171217K
Bearing 4HP18 3-4 Hub To Forward Hub assembly (216-218) 171217
Race, ZF4HP18 Reverse Drum To Forward Drum 171229S
Race ZF4HP14 Reverse Drum To Forward Drum USED 171229
Washer, ZF4HP18 Forward Drum To 3-4 Drum (Black Plastic) 171232E
Подшипник, Bearing, 4HP14 Set, 3rd From Pump 171235K
Bearing 4HP18 Forward Clutch Hub To Bowl assembly (234-236) 171235
Подшипник, Bearing, 4HP14 Set, Planet 171251K
Подшипник конический, выходного вала и дифференциала, Cone Bearing, Zf4HP14 Output Shaft & Differential Houisng(38x17), OEM 171254
Race, ZF4HP18 Rear Hub To Case 171260S
Retaining Ring, ZF4HP18 Rear Sprag In Race To Lock Nut 171264S
Прокладка поддона, 4HP14 Fibre 86-Up 171300
Прокладка поддона, 4HP14 171300R
Прокладка Задней Крышки, Gasket, 4HP14 Rear Cover 171304
Прокладка, 4HP14 Bell Housing To Case 171318
Масляный насос в сборе, Pump Assy 4HP14 171500
Valve, ZF4HP14/4HP18 Cooler Relief (In Pump) Пружина, корпус и клапан (Номера в коментарии) 171507K
Крышка Масл. Насоса С Шестернями, Oil Pump Cover, 4HP14 W/Gears 171510
Суппорт Насоса, Stator Pump, 4HP14 Daewoo OEM 171520
Барабан, Drum, 4HP14 3-4 Clutch With Input Shaft assembly (177-560) 171550K
Барабан, Drum, 4HP14 A Forward. 171554
Барабан, Drum, ZF4HP14 Forward Clutch 171554P
Барабан, Drum 4HP14 Forward (A) Clutch Used 171554
Барабан, Drum 4HP14 Reverse Assembly (556-566) 171556
Ступица под фрикционы, Clutch Hub, ZF4HP14 With Shaft 3-4 Clutch 171570A
Ступица под фрикционы, Clutch Hub, ZF4HP18 With Shaft 3-4 Clutch 171570
Ступица под фрикционы, Clutch Hub, ZF4HP18 With Shaft Forward Clutch asstmbly (050,574) 171574
Планетарный Ряд в сборе, ZF4HP14 assembly (614-889) 171583AK
Планетарный Ряд в сборе, ZF4HP14 assembly (614-889) (without 250-252) 171583A
Планетарный Ряд, 4HP14 (P14-27A) 171584P
Шестерня Коронная, RingGear, 4HP14 (82T) Planet (P14-30A) 171594
Шестерня Солнечная, SunGear, 4HP14 29T (P14-28A) 171614P
Корпус сцепления, Shell, ZF4HP18 Sun Shell 171624
Корпус сцепления, Shell, ZF4HP18 Rear (Aluminum) 171626
Сепаратор Обгонной Муфты, Sprag, ZF4HP18 Intermediate assembly (572-662) (daewoo) 171652E
Сепаратор Обгонной Муфты, Sprag, ZF4HP14 Intermediate Assembly (572-662) (Daewoo) 171652А
Кольцо Обгонной Муфты Внутреннее, 4HP14 Rear Sprag PEUGOUT OEM 171664P
Обгонная муфта, Sprag 4HP14 Low (W/Outer Race) (654+665) 171665AK
Обгонная муфта, Outer Race, ZF4HP14 Rear Sprag (30T) assembly (664-665) 171665K
Turbine Shaft, 4HP18 assembly (049-380) 171673
Output Shaft 4HP14, With Hub с подшипником (P14-81A+3037A) 171678
Governor, 4HP18 With Support assembly (736-189) 171680
Шестерня, Gear, ZF4HP18 Drive Transfer (46 Teeth) assembly (279,710) 171710
Шестерня, Gear, ZF4HP18 Driven Transfer (53 Teeth) assembly (281,712) 171712S
Дифференциал в сборе с валом, Differential ZF4HP14 Assembly, with Pinion Shaft, 1989-up, USED 171715K
Cover 4HP14 Differential DAEWOO 171724D
Pinion, ZF4HP18 (17 Teeth) assembly (730,273) 171730
Cam Assembly, 4HP18 Throttle 171749E
Case 4HP14 DAEWOO 171760
PAN 4HP18/4HP18FLA Audi 171765
Болт, Nut, ZF4HP18 Pinion 171796E
Slotted Nut, ZF4HP18 Rear Sprag Race 171797S
Шестерня Спидометра, Gear Speedometer, 4HP14 Drivn 171848
Стопорное кольцо, Snap Ring, ZF4HP18 Holds 3-4 Pressure Plate In Drum #171861E-UD 171861E
Стопорное кольцо, Snap Ring, ZF4HP18 Holds Forward Clutch Pressure Plate In Drum #171876E-UD 171876E
Стопорное кольцо, Snap Ring, ZF4HP18 Holds Forward Clutch Retainer In Drum #171877E-UD 171877E
Стопорное кольцо, Snap Ring, ZF4HP18 Holds Turbine Shaft In Forward Drum #171881E-UD 171881E
Стопорное кольцо, Snap Ring, ZF4HP18 Holds Low/Reverse Clutch In Case #171885E-UD 171885E
Snap Ring 4HP14 Holds Ring Gear To Output Shaft (P14-133A) 171889
Кольцо Запорное, Snap Ring, A,B,D (2.6 mm) 4HP14/5HP18/19 171892A
Кольцо Запорное, Snap Ring, A/G.F (2.4 mm) 4HP14/5HP18/19 171892B
Кольцо Запорное, Snap Ring, A/G.F (2.8 mm) 4HP14/5HP18/19 171892C
Кольцо Запорное, Snap Ring, A/G.F (3.4 mm) 4HP14/5HP18/19 171892D
Стопорное кольцо, Snap Ring, ZF4HP18 Holds Reverse Pressure Plate In Drum #171892E-UD 171892E
Nut 4HP18 Band Adjustment Nut (Coarse Threads) Assy (919 922) 171922
Поршень, Piston, ZF4HP18 Forward Clutch 171964E
Поршень, Piston 4HP14 Reverse Clutch 171966
Пружина Тарельчатая, Spring Belleville, 4HP14 Clutch E 171970
Тарельчатая пружина, Spring, 4HP18 3-4 Clutch Diaphragm 171970E
Тарельчатая пружина, Spring, 4HP18 Forward Clutch Return 171974E
Retainer 4HP18 Overdrive & Direct Drum Spring 171981
Retainer, 4HP18 Forward Clutch Piston (Aluminum) assembly (335,984) 171984E
Держатель Пружины, Retainer, (Washer), Spring G 4HP14 Reverse Clutch Return Spring Kit 2шт 171986K



На каких авто установлена 4HP14 (Peugeot)

Эта 4-ступенчатая АКПП (ZF 4HP14 (Peugeot)) устанавливается на следующих автомобилях:

Марка

Модель

Год выпуска

Вид привода

Литраж

CHEVROLET

AVEO

2004-2010

передний

1.6L







CHEVROLET

VIVA

2011

передний

1.6L







CITROEN

XANTIA

1993-1998

передний

1.9L

2.0L





CITROEN

XSARA

1996-1999

передний

1.6L

1.8L

2.0L



CITROEN

ZX

1991-1997

передний

1.6L

1.8L

2.0L



DAEWOO

LANOS

2000-2011

передний

1.3L

1.4L

1.5L

1.6L

DAEWOO

LANOS II

2000-2011

передний

1.3L

1.4L

1.5L

1.6L

DAEWOO

LEGANZA

1996-1998

передний

1.8L

2.0L





DAEWOO

NUBIRA

1996-1997

передний

1.5L

1.8L





FIAT

PALIO

2004-2007

передний

1.5L







FIAT

SIENA

2004-2007

передний

1.5L







PEUGEOT

205

1983-1995

передний

1.1L

1.4L

1.6L

1.8LD

PEUGEOT

305

1985-1991

передний

1.3L

1.5L

1.9LD



PEUGEOT

306

1993-2001

передний

1.8L

2.0L





PEUGEOT

309

1987-1996

передний

1.9L







PEUGEOT

405

1987-1999

передний

1.6L

1.8L

1.9L



ROVER

216

1985-1991

передний









ROVER

820

1987-1998

передний









SAAB

9000S

1987-1998

передний

2.0L







VOLVO

440

1987-1996

передний

2.3L







VOLVO

460

1987-1995

передний

2.3L







VOLVO

480

1987-1996

передний

2.3L
