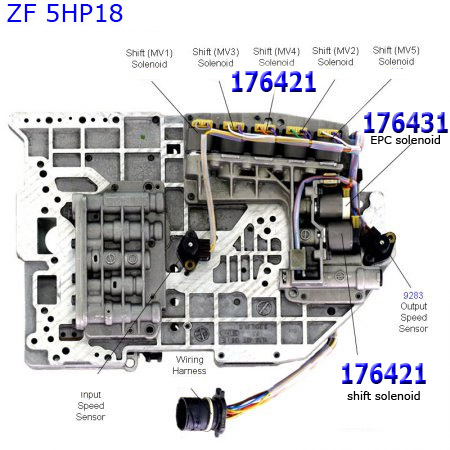

Раскладка соленоидов гидроблока АКПП ZF 5HP18

Мануал соленоиды АКПП ZF 5HP18

Мануал соленоиды АКПП ZF 5HP18

Все АКПП

АКПП ZF 5HP18

?  - Типичные ремонтные места АКПП
?  - На каких авто устанавливались эти АКПП
?  - Нужна диагностика или ремонт АКПП
?  - Как узнать цену или заказать детали?
? - Хочу заменить АКПП
? - Список запчастей

plate_5HP185-ступенчатая АКПП ZF 5HP18 родственна 4-х скоростным 4НР14 и 4HP22 и устанавливалась с 1991 по 1999 года с 2-3л двигателями заднеприводных БМВ 3-й, 5-й и 7-й серии.

Младшая сестра знаменитой ZF 5HP19, для чуть менее мощных двигателей (310 Нм, по сравнению с 325 Нм у 5HP19)

Добротно сконструированная неубиваемая коробка с большим запасом по "железу", которая послужила прототипом бестселлера ZF 5HP19

запчасти для ремонта этой акпп (Интернет-магазин)

Подобрать ремкомплекты - нажми клавишу слева.

Типичные ремонтные места АКПП ZF 5HP19

Коробка выдерживает работу с грязным маслом, работу с недостатком масла, работу с холодным маслом, и если следить за качеством масла и вовремя менять металло-пластиковый фильтр с фетровой мембраной №176010, то эта коробка легко прослужит весь свой срок службы.

dexron IIIК типу масла неприхотлива. Хорошо работает на маслах типа Дексрон III.

Период замены масла - 80-120 ткм. В зависимости от агрессивности вождения. С возрастом или, лучше сказать, с увеличением зазоров в изношенных узлах масло с фильтром загрязняются быстрее и рекомендуется менять их чаще, чуть ли не каждый год - два. А качество\прозрачность масла стоит проверять в каждый приезд авто в сервис.

Слишком быстрое загрязнение масла - маркер изношенности прокладок и вызванного этим риска масляного голодания на фрикционах.

 фильтр 5HP18

Узнать цену - нажми номер на желтом фонеДля типичного капремонта с переборкой изношенных прокладок и колец чаще всего заказывают Ремкомплект ОверолКит от АТОК:

- Оверол Кит /Ремкомплект прокладок и сальников - №176002

 Ремкомплект\ Оверол кит\ Overhaul Kit), 5HP18 без поршней, задний привод

При переборке авто прошедших 250-300 ткм меняют весь Комплект фрикционов - №176003

Замена фрикционов вместе с кольцами и уплотнениями восстанавливает давление в пакетах практически до первоначального. При штатном давлении масла фрикционы работают с большим запасом и мастера заказывают только неоригинальные фрикционы.

 Комплект Фрикционов, 5HP18 задний привод

Поршень Обрезиненный, 5HP18, 5th Drum F  Характерное  "тонкое" место АКПП 5HP18 :

Пакет сцепления F - первый выходит из строя от недостатка масла и там в первую очередь горят фрикционы.

Проблемой считают конструктивно слабое место - втулку барабана F с уплотнителем, из-под которых в первую очередь уходит масло и от масляного голодания ее проворачивает.

Если продолжать ездить с этой проблемой, то кроме фрикционов горит и сам Барабан сцепления  F #176551 с поршнем 176961 (слева)Это проблемное место позже исправили, заменив втулку на подшипник.

барабан F zf 5HP18

сальник насоса втулка FЧасто мастера вместе с сальником насоса (178070) меняют втулку барабана F (с уплотнителем) на cоннаксовскую [60,2мм x54,6x10] Sonnax - №176038Kсправа.

Втулка Барабан (Корзина сцепления)а Overdrive, 5HP18 Барабан (Корзина сцепления)а F с уплотнением [60,2x54,6x10] Sonnax
Узнать цену - нажми номер на желтом фоне

Пружина БельвиляС ними же меняются и

- Пружина Бельвиля в пакете G.  (#176978).

пакет сцепления G ZF5HP18
Узнать цену - нажми номер на желтом фоне

По той же причине меняется и:

- Поршень Обрезиненный центрального суппорта, G (176968)
 Поршень Обрезиненный центрального суппорта, 5HP18, сцепление "G"

Еще одно типичное место старения возрастного "железа" при длительной эксплуатации с изношенным ГДТ и втулкой насоса   - маслонасос.

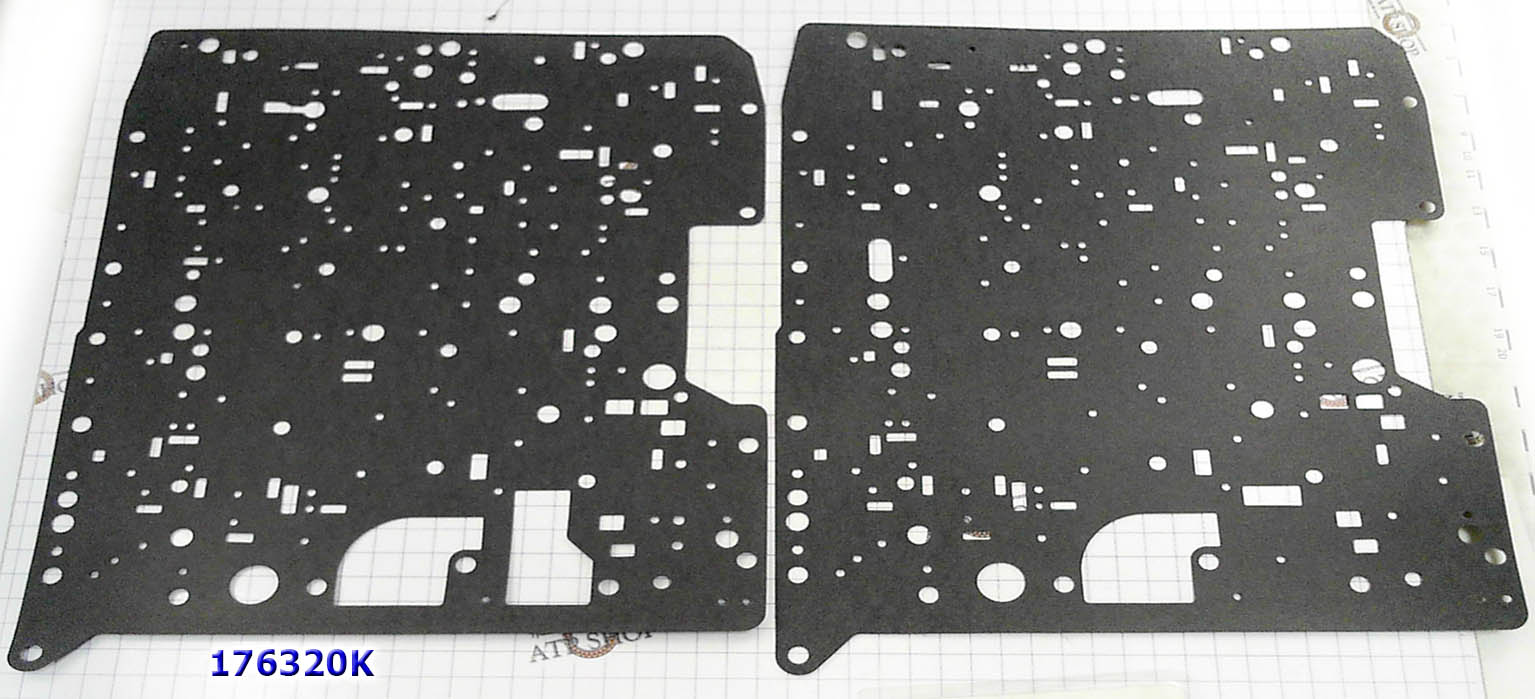

прокладки гидоблока

В замену идут: - крышка (176510) или - статор (176520) насоса.

Для легкого капемонта - переборки гидроблока часто заказывают комплект прокладок гидоблока - 176320.

Суппорт Насоса, Stator Pump, 5HP18 (Exc. 320i)

комплект соленоидов 5НР18

Гидроблок - долгоживущий и ремонтопригодный, при ремонте заказывают прокладку гидроблока (177320), если экономят на Ремкомплекте.

Из электрики единственным местом замены и ремонта является Соленоид Давления (EPC), 177431,  Solenoid, (0501-311-843) /Черный.

Соленоиды-шифтовики (OEM# 0501 315 752 - 176421) одинаковы с 4HP18 и живут долго. Вырабатываются первыми соленоиды EPC 176431 и чуть позже - соленоид блокировки ГДТ.

В остальном ресурс важных узлов этой коробки сравним с ресурсом всего автомобиля.

Стоимость и наличие необходимых Вам позиций можно проверить в интернет-магазине, набив в поле для поиска детали номер на оранжевом фоне.



На каких авто устанавливалось это семейство АКПП:

Авто

Модель

Год выпуска

Страна сборки



Двигатель

BMW

3 SERIES

00

DEU

5 SP RWD

L6 2.5L 2.8L

BMW

5 SERIES

93-95

DEU

5 SP RWD

V8 3.0L

BMW

7 SERIES

00

DEU THA

5 SP RWD

L6 2.8L

BMW

M3

95-98

DEU

5 SP RWD

L6 3.0/3.2L



Примерный ассортимент запчастей для ремонта этой АКПП.

Точную цену и наличие - можно узнать нажав номер детали.

Полное наименование

Код детали

Комплект Прокладок и Сальников (Ремкомплект\ Оверол кит\ Overhaul Kit), 5HP18 без поршней, задний привод, 5 скоростей 1991-Up

176002

Комплект Прокладок и Сальников (Ремкомплект\ Оверол кит\ Overhaul Kit), 5HP18 без поршней, задний привод, 5 скоростей 1991-Up

176002

Комплект Прокладок и Сальников (Ремкомплект\ Оверол кит\ Overhaul Kit), 5HP18, 1991-1999 (OEM)

176002-EM

Комплект Прокладок и Сальников (Ремкомплект\ Оверол кит\ Overhaul Kit), 5HP18, 1991-1999

176002-PR

Комплект Прокладок и Сальников (Ремкомплект\ Оверол кит\ Overhaul Kit), 5HP18, 1991-1999 (TRANSTEC)

176002-TK

Комплект Фрикционов, 5HP18 задний привод, 5 скоростей 1991-Up

176003

Комплект Фрикционов, 5HP18 5-SPD RWD 1991-Up

176003-BW

Комплект Фрикционов, 5HP18 задний привод, 5 скоростей 1991-Up

176003

Комплект Стальных дисков, 5HP18

176004-AL

Комплект прокладок, всех фрикционов и сталей. Master Kit. 5HP18

176007-AL

Комплект прокладок, всех фрикционов и сталей. Master Kit. 5HP18, (BW+Precision)

176007-PW

Фильтр, 5HP18

176010

Фильтр, 5HP18 (OEM) W/Bolts

176010-EM

Лента тормозная, Overdrive 4HP18/5HP18 1991-Up (New) (50mm)

176020A-AL

Лента тормозная, Overdrive 4HP18/5HP18 1991-Up (50mm) OEM

176020A-EM

Лента тормозная, Overdrive 4HP18/5HP18 1986-Up (New) 40 mm

176020-AL

Лента тормозная, Overdrive 4HP18/5HP18 1986-Up (New) 40 mm OEM

176020-EM

Втулка барабана Overdrive, ZF5HP18/19(Bushing type) Барабана F с уплотнением [60,2x54,6x10]

176038K-SX

Втулка барабана Overdrive, 5HP18 Барабана F [60,2x54,6x10]

176038-SX

Сальник (манжета) насоса, Данную деталь заказывайте по позиции 178070,4HP14/4HP16/4HP22/4HP24/5HP18/5HP24/5HP30 (52X40X7) OEM

176070-EM

Сальник (манжета) штока выбора передач [18x10x5], Данную деталь заказывайте по позиции 181072, ZF5HP18/ 6HP19/ 6HP21/ 6HP26/ 6HP28/ 6HP32 1993-Up

176072-EM

Сальник (манжета) хвостовика, Extension Housing, 5HP18 BMW (68x52x8) 5HP18/19

176074-EM

Фрикционный Диск Барабана, E 4HP18/5HP18/5HP19 [36Tx1,6x108]

176100-AL

Фрикционный Диск Барабана, E 4HP18/5HP18/5HP19 [36Tx1,6x108]

176100-BW

Фрикционный Диск Барабана, E 4HP18/5HP18/5HP19 [36Tx1,6x108]

176100-EM

Фрикционный Диск 4HP14/5HP18/19, A,C,D/ D,F/F [30Tx1,55x135]

176102-AL

Фрикционный Диск 4HP14/5HP18/19, A,C,D/ D,F/F [30Tx1,55x135]

176102-EM

Фрикционный Диск A (Forward)/D (Front) 4HP18/5HP18/19 [30Tx1,6x147]

176108-BW

Фрикционный Диск B (Reverse)/B (Direct-Reverse) 4HP18/5HP18 [30Tx2x147]

176110-AL

Фрикционный Диск C (Intermediate/Overrun) Clutch, 4HP18/22/24/5HP18 [48Tx1,6x143]

176112-BW

Стальной диск, Барабана, E 3-4, 4HP18/5HP18/5HP19 [30Tx1,8x78]

176120

Стальной диск, Барабана, F(5th) 5HP18/19 [24Tx3x120]

176122

Стальной диск, Барабана, F(5th) 5HP18/19 [24Tx3x120]

176122-EM

Стальной диск пружинный, Steel Plate waved, Clutch F,G, 5HP18/19

176123-EM

Стальной диск, C-Intermediate 4HP22/24/5HP18 [12Tx3x119]

176124

Стальной диск, C-Intermediate 4HP22/24/5HP18 [12Tx2,1x119]

176124A

Стальной диск, A(Forward), B (Direct), D(Front) 4HP18/5HP18/5HP19 [24Tx1,8x120]

176128

Стальной диск, A (Forward) (Waved) 4HP18/5HP18 [24Tx1x132]

176129W

Стальной диск Барабана, D (Задний) 4HP14/5HP18/19 [24Tx1,8x120]

176136

Стальной диск, 5HP18/19, "G" Clutch

176136-EM

Диск Упорный (Pressure Plate) Барабана E, 5HP18/19 [36Tx3,5x108]

176140-EM

Диск Упорный, Pressure Plate, Clutch F, 5HP18/19 [30Tx4,5]

176143-EM

Диск Упорный, Pressure Plate, Clutch C, 5HP18/19 [24Tx4,5x76]

176144A-EM

Диск Упорный, Pressure Plate, Clutch C, 5HP18/19 [24Tx3x76]

176144-EM

Диск Упорный (Pressure Plate) Барабана, A,D 5HP18/19 [24Tx4,5x132]

176148-EM

Диск Упорный (Pressure Plate) Барабана, G 5HP18/5HP19 [24Tx4,5x120]

176156-EM

Кольцо тефлоновое, RING 5HP18/19 teflon shaft "4th Clutch"

176177A-EM

Кольцо Уплотнительное (Sealing Ring) (Тефлоновое) на торце для барабана F под втулку (малое) 5HP18/19 (55x51,4x2,4)

176185

Кольцо Уплотнительное (Sealing Ring) (Тефлоновое)  для барабана F под подшипник (большое) 5HP18/19 (58x53,4x2,4)

176185A

Кольцо Уплотнительное, Sealing Ring, 5HP18/19 Overrun Clutch

176185B-EM

Подшипник промежуточного вала 4HP18/4HP14/5HP18/5HP19

176214AK-EM

Подшипник, Bearing, 5HP18 Direct Drum to Forward Drum

176217A-EM

Подшипник, Bearing 5HP18 W/Race Drum B (5H1 762)

176218K-EM

Шайба, Washer, 5HP18/19, Drum F Clutch 3-Tabs

176260

Прокладка поддона, 5HP18

176300-C

Прокладка, 5HP18 Valve Body BMW 2.0-2.5L

176320A-EM

Прокладка, 5HP18 Valve Body BMW 3.0L

176320B-EM

Кольцо Уплотнительное, Sealing Ring, 5HP18/19 Drum F

176328-EM

Кольцо резиновое поршня "Е", Sealing Ring, 5HP18/19 piston "4th Clutch"

176330-EM

Кольцо резиновое поршня "Е", Sealing Ring, 5HP18/19 piston "4th Clutch", большое

176331-EM

Кольцо резиновое, Sealing Ring, 5HP18/19 "D" Clutch

176336-EM

Кольцо уплотнительное, Sealing ring, 5HP18/19 shaft "E"

176380A-EM

Датчик-селектор положения передач, Switch, 5HP18 Position MLPS BMW (крепится на 3 болта)

176410-EM

Соленоид-Электроклапан включения пакетов сцеплений (Шифт) , Solenoid Shift, 4HP24/5HP18 (Номер на детали: 0501-313-372 или 0750-132-105)

176421A-EM

Соленоид-Электроклапан  линейного давления Чёрный, Solenoid EPC, 5HP18/24/30 (Номер на детали: 0501-311-843)

176431-EM

Датчик оборотов входного вала, 5HP18/19/24A

176436-EM

Крышка сапуна, 4HP20/5HP18/19/24/30

176483-EM

Крышка Масл. Насоса С Шестернями, Oil Pump Cover, W/Gears, 5HP18

176510-EM

Суппорт Насоса восстановленный на обмен, Stator Pump, 5HP18, (5H1-43A), Rebuild

176520A-RP

Статор насоса на 4 фрикциона 5HP18 Pump  93+ (5H1-43A)

176520B-RB

Барабан, Drum, 5HP18 Clutch F W/Bushing

176551-EM

Барабан, Drum 5HP18 F Clutch W/BSH (1056-277-047)

176551-RB

Барабан, Drum, 5HP18 Clutch A

176554-EM

Барабан, Drum, D(6) & G(4) BMW 25, 3.0L 5HP18/19

176558-EM

Болт, Bolt, Oil Support (M6X18) 4HP14/18/5HP18

176777-EM

Болт, Bolt, Oil Pump (M6X50) 5HP18/24A

176778-EM

Кольцо Стопорное, Snap Ring, 5HP18/19 "E" Clutch, [1.4mm]

176861A-EM

Кольцо Стопорное, Snap Ring, 5HP18/19 "E" Clutch, [1.6mm]

176861B-EM

Кольцо Стопорное барабана 5 передачи F, Snap Ring, 5HP18 "F" Clutch, [73x68x1.5mm]

176862-EM

Кольцо Стопорное, Snap Ring. A/G.F (2.4 mm) 4HP18/5HP18/19

176864A-EM

Кольцо Стопорное, Snap Ring. A/G.F (2.8 mm) 4HP14/5HP18/19

176864B-EM

Кольцо Стопорное, Snap Ring. A/G.F (3.4 mm) 4HP14/5HP18/19

176864C-EM

Кольцо Стопорное, Snap Ring, 5HP18 Drum "F" Clutch(2 полукольца барабана 5-й передачи)

176864-EM

Кольцо Стопорное, Snap Ring, A.B.D (2.0 mm) 4HP18/5HP18/19

176885A-EM

Кольцо Стопорное, Snap Ring, A,B,D (2.6 mm) 4HP18/5HP18/19

176885B-EM

Кольцо Стопорное, Snap Ring, A.B.D (2.8 mm) 4HP18/5HP18/19

176885C-EM

Кольцо Стопорное, Snap Ring, A,B,D (4.2 mm) 4HP18/5HP18/19

176885D-EM

Кольцо Стопорное, Snap Ring, A.B.D (2.4 mm) 4HP18/5HP18/19

176885E-EM

Кольцо Стопорное, Snap Ring, A.B.D (3.6 mm) 4HP18/5HP18/19

176885F-EM

Кольцо Стопорное поршня сервопривода, Snap Ring, 5HP18 Piston servo, OEM

176889-EM

Поршень Обрезиненный, 5HP18, 5th Drum F (OEM)

176961-EM

Поршень, Piston, D, 4HP18/5HP18/19

176967-EM

Поршень Обрезиненный центрального суппорта, 5HP18, сцепление "G"

176968-EM

Пружина Тарельчатая, Spring Belleville, 5HP18, Diaph Overdrive E

176970-EM

Пружина Тарельчатая, Spring Belleville, 5HP18, Clutch F

176971-EM

Пружина Тарельчатая, Spring Belleville, 5HP18, Diaph Forward A

176974-EM

Пружина Бельвиля Тарельчатая, 5HP18, сцепление "G"

176978-EM

Кольцо Стопорное, Snap Ring, Half-Ring, 5HP18, Drum "F" (2 PCS.)

176981-EM

Шайба, Washer, "G" Clutch Retainer (Steel) 5HP18/5HP19

176987

Держатель Пружины, Retainer, (Washer), Spring G 176988-EM
