АКПП Ford / Mazda FNR5 (FS5A-EL, 5F27E)



Фильтр АКПП FNR5 заборник 35 мм 2006-up

5-ступенчатая FNR5 (FS5A-EL - Мазда, 5F27E - Форд) - разработана в 2004-м на основе заслуженной 4-х ступенчатой АКПП  4F27E, к которой добавлено несколько узлов, изменены гидроблок и настройки Блока управления для лучших характеристик разгона, экономии топлива и увеличения плавности переключения передач.

Устанавливается с 2005-го года на переднеприводных Маздах 6 (3-8) и Фордах "Фьюжн" с двигателем от 2.0 до 2.5 литра.

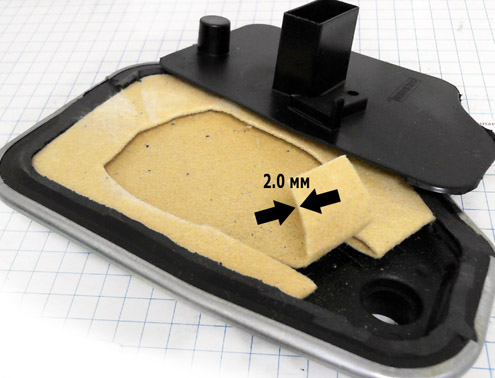

фильтр акпп 4f27e, 5f27E в разрезе.Большую часть заказов по обслуживанию  FS5A-EL/5F27E составляет продажа масляных фильтров для замены масла (слева - 247010Е). Фильтр имеет двойную фетровую 2-мм мембрану.

Фильтр одноразовый, тонкой очистки и на Маздах после 100 ткм пробега рекомендуется менять его при каждой замене масла. Масло - специальное  XT-9-QMM5, под которое тонко настроены VFS соленоиды гидроблока. Рекомендации по смене масла - здесь. Меняется путем частичной замены за 2 раза. Качество и уровень малса проверяется по щупу. Рекомендуется после пробегов в 100 ткм (при агрессивной эксплуатации — раньше) менять масло со снятием поддона и осмотром твердых отложений. При быстром старении масла рекомендуется переборка коробки с заменой расходников, чтобы не ускорить старение соленоидов гидроблока.

Ремкомплект FNR5

запчасти для ремонта этой акпп (Интернет-магазин)

Подобрать ремкомплекты - нажми клавишу слева.

При капремонте обычный заказ: - Оверол Кит (Комплект прокладок и сальников) - № 247002C. Чаще заказывают ремкомплекты Транстек.

Узнать цену - нажми номер на желтом фоне

Комплекты фрикционов -№247003C и реже в заказ входит комплект стальных дисков - № 247004.

В таком случае предпочитают брать Мастеркит — 247007C.

К ним добавляют запчасти для лечения одной из болезней, из-за которых машина пришла в ремонт, (обычно перегрев) комплект обрезиненных поршней — 247008C.

Типичные болезни FNR5

Типичное слабое место семейства АКПП 4F27E-FNR5 - Связка: Барабан Реверс 247556 + Задняя крышка №247759.

Мастера утверждают, что металл этой крышки на Маздах мягче, чем у Форда, но... (читать дальше на странице  4F27E).

Узнать цену - нажми номер на желтом фонеЭто приводит к сгоранию фрикционов 247100A пакета O.D.

Наружное тефлоновое кольцо клинит и стирает поверхность барабана и суппорта. Чаще всего у водителей, часто балующихся форсированными разгонами, перегружающими через дифференциал - шестерню 710 (схема) Перегрузка этого узла ведет к перекосу вала и посадки Барабана Реверс - 556 на суппорте крышки 759. Разбивает подшипник 247260.

Если эти вибрации воздействовали на суппорт достаточно долго, то истирается и второе кольцо, которое держит давление в пакете Реверс. Тогда от недостатка давления заменяются и фрикционы Reverse - № 247110. Поэтому кольца этой крышки (при агрессивном "маздовском" вождении) стоит проверять и менять каждые 100-120 ткм.

Почти всегда водители доводят процесс сгорания сцепления Овердрайв до замены стальных дисков 247120. (подробнее - "как сгорают фрикционы"). На следующем этапе износа, если продолжать эксплуатировать коробку с изношенными кольцами  (ниже)

Крышка FNR5 восстановленная

барабан реверс и задняя крышка FN4A-ELфрикцион ОД 4f27e -FNR5

Узнать цену - нажми номер на желтом фоне

На Маздах повторяется другая типичная болезнь семейства 4F27E - изнашивается посадочное место сервопривода ленты Овердрайв (слева). Вызывается вибрациями при работе выработанной тормозной ленты барабана

Восстанавливается установкой ремонтной втулки.  Заказ ремонта посадочного места - нажми номер детали: 247069R-RP.

серво Овердрайв  АКПП FNR5 (FS5A-EL)

Барабан, Drum 4F27E Direct/Overdrive с поршнями 99+ (F27-61A)В целом эта проблема связана вибрациями при работе неравномерно изношенной тормозной ленты - (№ 247020) и в запущенных случаях - самого барабана Реверс №247556.

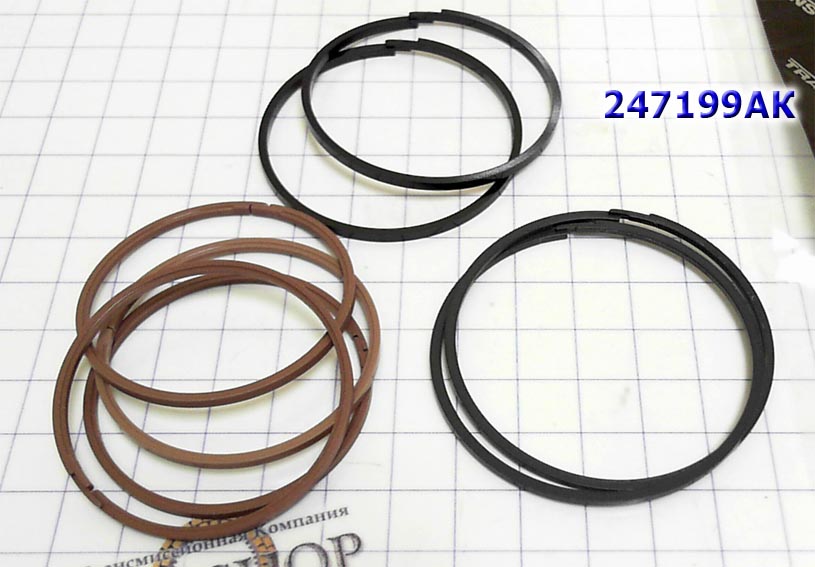

Комплект Колец тефлон, Sealing Ring Kit, акпп 4F27EВ этой же цепи неисправностей стоят разные мелкие проблемы вроде износа тефлоновых колец между этим барабаном и суппортом крышки, которые меняются в каждый капремонт независимо от того, были ли проблемы в этом узле или нет. Комплект колец - №247199.

тормозная лента 4F27E, 5F27E, FNR5

Соленоиды VFS отличаются адаптивностью. То есть, компьютер открывает их в начале жизни на малое сечение. По мере износа железа, колец, резины давления масла может не хватать и соленоиды увеличивают открытие клапана, до тех пор когда насос уже работает на пределе и гонит весь поток масла через соленоиды, компенсируя протечки масла через изношенные уплотнения. Такая работа с изношенными расходниками и грязным маслом быстро убивает в первую очередь соленоид линейного (главного) давления - №247431Узнать цену - нажми номер на желтом фоне

Соленоид принудительной блокировки муфты ГДТ начиная с 3-й скорости может включать режим проскальзывания фрикциона блокировки, что приводит к ускоренному загрязнению масла. И у агрессивных водителей  уже после 100 ткм может потребоваться чистка и восстановление работы золотников и соленоидов, а иногда и замена соленоида-электрорегулятора линейного давления (ЕРС-А) 247431. Он одинаков у 4F27E и FNR5.

Если горят фрикционы Овердрайва 247100 (или 247110 - Реверс), то причина может быть в изношенном тефлоновом кольце между барабаном Реверс и крышкой.

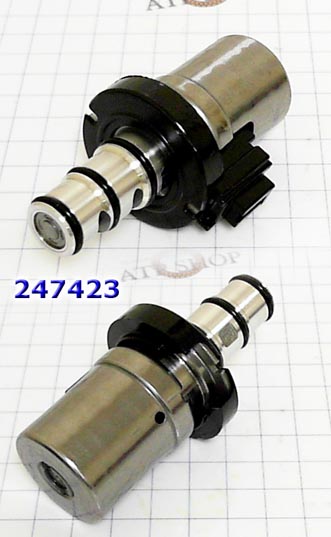

Часто заказывают для замены соленоиды-клапана шифт А, В - 247421. И соленоиды-электроклапана - 247423.

Гидроблоки для Мазды и Форда отличаются. Гидроблок Мазды имеет два соленоида главного давления EPC (А и В). Обычная проблема всех современных АКПП - грязное масло, забивающее гидроблок, что приводит по цепочке к недостатку масла в пакетах и сгоранию фрикционов, которые здесь могут прожить с остальными расходниками и соленоидами до 200 ткм и дальше, если вовремя менять масло и фильтр и не баловаться слишком часто форсированными разгонами.  Гидроблок требует регламентной чистки и замены расходников.

Соленоид 247431, 4F27E /FN4AEL /FNR5соленоид 4F27E

соленоиды шифт А,В 4F27E и  FNR5

4. Еще один узел, иногда встречающийся в ремонте - типичный для 4-х ступенчатой 4F27E, Барабан OverDrive #247550. С поршнем 247960 и фрикционами.

Узнать цену - нажми номер на желтом фоне

Эту проблему связывают не столько с демократичными настройками Мазд, позволяющими перегружать этот узел двигателем в 2.5 литра, но и нештатной работой соленоидов и гидроблока, изношенных и забитых грязью раньше срока. Это в свою очередь связано с износом колец и уплотнений, что заставляет соленоиды работать на полное сечение.

Фрикционы для этого пакета - односторонние,  собраны в Комплект фрикционов - №247100.

Барабан 247550

сальник насоса5. Традиционно гидротрансформатор Мазд относительно рано требует ремонта - замены изношенного фрикциона блокировки одновременно с чисткой гидроблока и заменой соленоида давления - 247001. Маркером необходимости ремонта гидротрансформатора можно считать отсутствие блокировки, необычно быстро загрязняющееся масло и - протечки через сальник возле "бублика".

Эксплуатация с изношенным бубликом приводит на первом этапе износа к вибрациям на валу маслонасоса и проворачиванию втулки насоса - №247034. Страдает и сальник насоса - 247070

Часто в заказах встречается весь комплект втулок — 247030A.

 втулка насоса

Стоимость и наличие необходимых Вам позиций можно проверить в интернет-магазине,  нажав для поиска детали номер на оранжевом фоне.

 На каких авто устанавливалось это семейство АКПП:
Авто  Модель Год выпуска Страна сборки   Двигатель Модель Альтернативное имя
FAW BESTURN B70 06-.. CHN 5 SP FWD L4 2.0L 2.2L 2.3L FS5A-EL
FORD FUSION 06-08 MEX 5 SP F/AWD L4 2.3L FNR5 FS5A-EL
MAZDA 3 10-.. CHN TWN 5 SP FWD L4 1.6L 2.0L FS5A-EL FNR5
MAZDA 5 11 CHN 5 SP FWD L4 1.8L 2.0L FS5A-EL FNR5
MAZDA 6 06-.. CHN USA VNM 5 SP FWD L4 2.0L 2.3L 2.5L FS5A-EL FNR5
MAZDA 8 09-.. CHN 5 SP FWD L4 2.3L FS5A-EL FNR5
MAZDA ATENZA/5HB/WAGON 05-.. JPN 5 SP F/AWD L4 2.0L 2.3L 2.5L FS5A-EL FNR5
MAZDA AXELA/WAGON 05-.. JPN 5 SP F/AWD L4 2.0L 2.3L 2.5L FS5A-EL FNR5
MAZDA BIANTE 08-.. JPN 5 SP FWD/4X4 L4 2.0L 2.3L FS5A-EL FNR5
MAZDA MPV(VAN) 08-10 JPN 5 SP F/AWD L4 2.3L FS5A-EL FNR5
MAZDA PREMACY 07-.. JPN 5 SP FWD L4 2.0L 2.3L FS5A-EL FNR5
MERCURY MILAN 05-08 MEX 5 SP F/AWD L4 2.3L FNR5

Примерный ассортимент запчастей для ремонта этой АКПП.

Актуальную цену и наличие - можно узнать, нажав номер детали.

Полное наименование Код, узнать наличие\цену
Дефектовка и ремонт гидротрансформатора АКПП 4F27E/FN4AEL/FNR5/FS5A-EL (перед отправкой обязательно слить масло и закрыть кляпом горлышко) 247001
Комплект Прокладок и Сальников без поршней FNR5/ FS5A-EL Ford Fusion, Mazda 6, 2005-2012 (Ремкомплект\ Оверол кит\ Overhaul Kit) 247002C
Комплект фрикционных дисков, FNR5, FS5A-EL Ford/Mazda, (5 Speed) (фрикционы Direct односторонние) 247003C
Комплект фрикционных дисков, 4F27E 2000-Up/Mazda FN4A-EL 1999-up (все диски двухстронние), Friction Module 247003
Комплект стальных дисков, FNR5/ FS5A-EL Ford/ Mazda, (5 Speed) 247004C
Комплект Стальных дисков, Ford 4F27E 2000-Up/ Mazda FN4AEL 1999-2002 247004
Мастеркит FNR5/FS5A-EL Mazda  (Комплект прокладок и сальников, всех фрикционов и сталей) Master Kit,  состоит из комплектов 247002C-TK + 247003C-DX + 247004C 247007C
Kомплект обрезиненных поршней, (9 штук), FNR5 (Мазда) 2006-UP 247008C
Фильтр, 4F27E/FN4AEL Ford заборник 17mm  1999-up 247010
Лента тормозная 2-й и 4-й скорости, шириной 35мм, на барабан 148мм, 4F27E/FN4AEL/FNR5, (O.Dr. Band), FORD, MAZDA, HONGQI, 1999-up 247020
Втулка крышки насоса, биметалл, 4F27E/FNR5/FS5A-EL [43,2x11,8x40] Pump Body 1999-up 247034
Ремонт ВАШЕГО корпуса FNR5/4F27E, установка направляющей втулки поршня сервопривода. 247069R
Инструмент для замены втулок FNR5/4F27E сервопоршня (С ДВУМЯ ВТУЛКАМИ В КОМПЛЕКТЕ) (втулки 247069-TG) 1999-Up 247069T
Втулка для ремонта корпуса поршня серво FNR5/4F27E, наружный диаметр 12,70мм (Требует специальный инструмент, или услуги 247069R-RP) OMEGA MACHINE 247069
Сальник/манжета насоса, 4F27E/ FN4AEL/ FNR5 [60мм х 40мм х 5.8 мм] (входит в состав ремкомплекта прокладок и сальников) Seal oil pump 1999-up 247070
Фрикционный Диск, Friction plate, FNR5/FS5A-EL Reduction Direct [32Tx1.8x115x93] 2005-Up, 247102
Фрикционный Диск, (Reverse Clutch) 4F27E/FN4AEL/FNR5 [32Tx1,6x140] 1999-up 247110
Фрикционный Диск 4F27E Low/Rev HEG 1999-Up [42Tx1,6x154] 247114
Фрикционный Диск Friction plate, Reduction Brake  [32Tx1.8x115x97,2] 2005-Up 247118
Стальной диск, директ(3-4) 4F27E/FN4AEL/FNR5  [32Tx3,45x94] 1999-up 247120
Стальной диск, Steel plate, 4F27E/FNR5/FS5A-EL Forward/Reduction Direct [32Tx1,6x94x121] 247128
Стальной диск, (Reverse Clutch) 4F27E/FN4AEL/FNR5 [36Tx1,6x128] 1999-up 247130
Кольцо пружинное [140x129.8x1.9мм], Cushion, 4F27E/FNR5 Reverse Clutch Return, 2007-Up 247131C
Стальной диск, 4F27E Low/Rev 1999-Up [12Tx1,6x143] 247134
Диск опорный форвард/директ (ступенчатый), Pressure Plate, Ford/Mazda 4F27E [32Tx3,0х5.9x94] forward, direct clutch 1999-Up 247140
Диск Опорный, Pressure Plate, Ford/Mazda 4F27E Reverse 1999-Up [36Tx5,8x128] 247151
Шайба, Washer, 4F27E Stator To Forward Drum (.075" Thick) (1.860"OD) (Plastic) 1999-Up 247211
Подшипник упорный роликовый, с обоймой, размеры (2,5мм x 27мм x 40мм), 4F27E/FNR5 Bearing W/Race Overdrive Drum To Rear Cover (1 Prong) 1999-Up 247260
Шайба подшипника задней крышки, толщиной 2.3мм, 4F27E Race Overdrive Drum To Rear Cover 1999-Up 247261C
Внутренняя обойма подшипника, FRN5 (размер: 41х31х23мм) 247274
Подшипник ведущей шестерни дифференциала, FNR5 [60.1х41.1х2.0мм] 247275
Шайба подшипника овердрайв FNR5 размер [58.8х41.1х2.18мм] 247276
Прокладка поддона, 4F27E/FN4AEL/FNR5 пробка (входит в состав ремкомплекта прокладок и сальников) (входят в ремкомплект ...002) 1999-up 247300
Соленоид-Электроклапан включения пакетов сцеплений (Шифт), Solenoid Shift On/Off (A, B), фишка зеленого цвета, 4F27E/ Ford,  1999-up 247421
Соленоид-Электроклапан переключения пакетов скоростей, Solenoid Shift SSF, фишка черного цвета, 5F27E/FNR5, Ford, Mazda, 2006-up 247422
Соленоид-Регулятор включения пакетов сцеплений Шифт и PCB, Solenoid Shift PWM SSC, SSD, SSE & PCB, фишка черного цвета, 4F27E/FN4AEL/FNR5, Ford, Mazda, 1999-up 247423
Соленоид-Электроклапан линейного давления, Solenoid EPC (PCS), фишка черного цвета, 4F27E/FN4AEL/FNR5, Ford, Mazda, 1999-up 247431
Датчик выходных оборотов 2-х контактный, 4F27E/FN4AEL/FNR5 Output (Ford) 1999-up 247436
Барабан сцепления Direct/Overdrive Clutch Drum, 4F27E/FN4AEL/FNR5 (Ford) (Mazda) 1999-up 247550
Барабан сцепления Реверс, Reverse Clutch Drum, 4F27E/FN4AEL/FNR5 на 2 фрикциона (Ford/Mazda) 1999-up 247556
Retainer, FNR5 Reduction Sprag 5-я передача (2.515”OD)(With 3 Legs) 2005-Up 247694C
Крышка корпуса АКПП задняя универсальная, заводское восстановление посадочного места барабана реверс (замена "гриба") Rear Cover, 4F27E/FN4AEL востановленная Ford/Mazda 1999-up (ТОЛЬКО НА 4-Х СТУПЕНЧА 247759
Кольцо стопорное (Snap Ring) [26.7x2.7x1.2мм] поршня Forward, 4F27E holds FWD piston 247877
Поршень сервопривода(тормозной ленты), 4F27E/FN4AEL/FNR5 Piston Overdrive Servo (Bonded) 1999-up, (Наружный диаметр: 64мм, высота: 56мм) 247905
Поршень обрезиненный сцепления овердрайв, 4F27E/FN4AEL/FNR5 Piston Overdrive Clutch (Bonded), (Размер: 113.5мм х 52.5мм х 23.8мм) 1999-up 247960
Поршень обрезиненный сцепления форвард, 4F27E/FN4AEL/FNR5 Piston Forward Clutch (Bonded), (Размер: 113.9мм х 51.5мм х 15.3мм) 1999-up 247964
Поршень обрезиненный сцепления лоу/реверс, 4F27E/FN4AEL/FNR5 Piston Low/Reverse Clutch (Bonded), (Размер: 50.5мм х 90.5мм х 28мм) 1999-up 247967
Ретейнер поршня сцепления директ (обрезиненный), FNR5/FS5A-EL Retainer Direct Clutch (Bonded), (Размер: 93.7мм х 44.2мм х 22мм) 2005-up 247985
